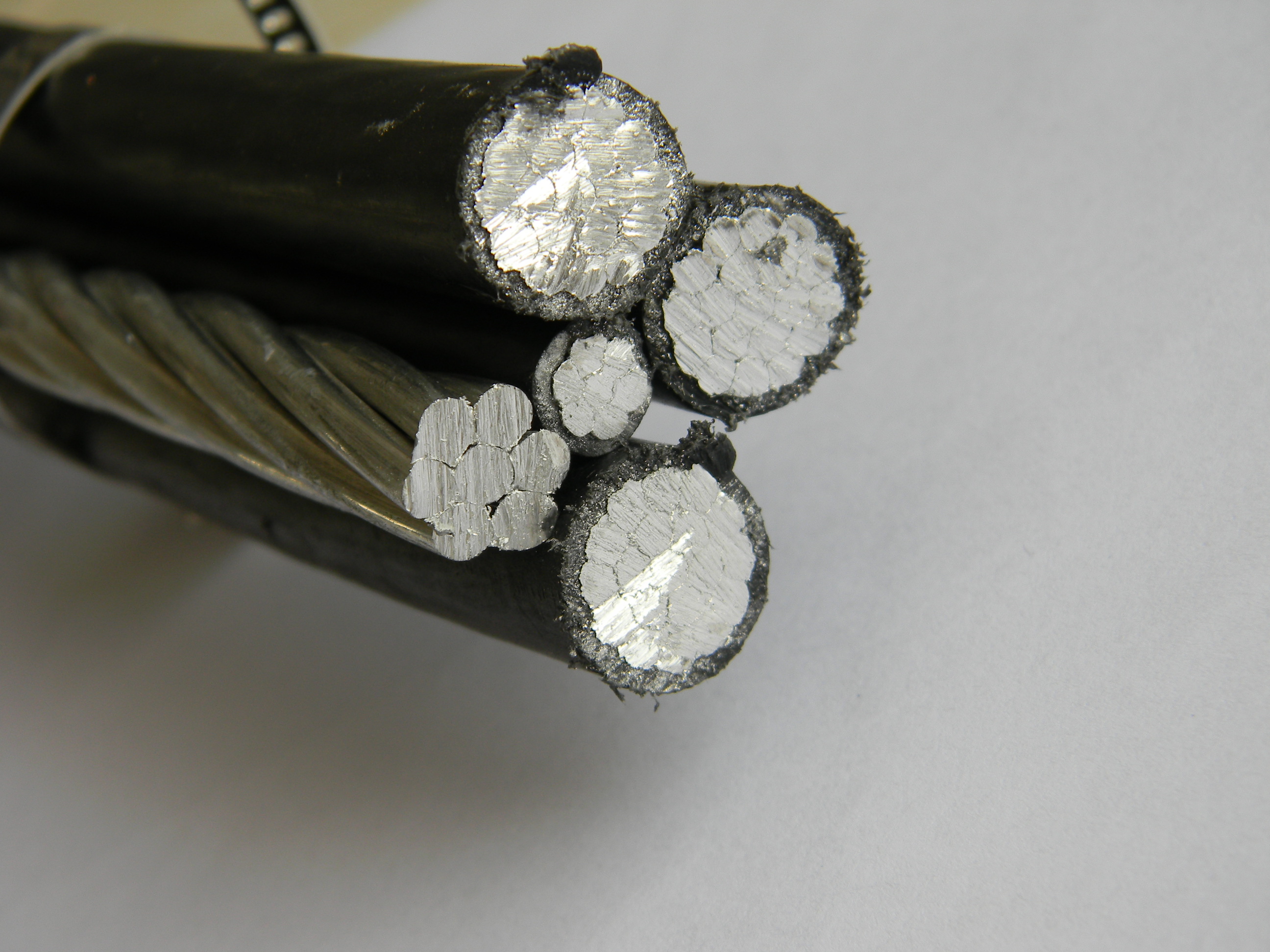

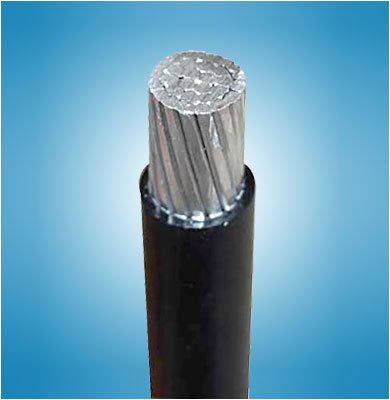

Câble aérien de 0,6 / 1kV (ABC)
Conçu pour une distribution de puissance aérienne fiable dans des environnements difficiles, notre câble aérien (ABC) est conforme aux normes AS / NZS 3560.1, garantissant la durabilité, la sécurité et les performances exceptionnelles dans les climats australiens et néo-zélandais. Idéal pour les réseaux d'énergie ruraux et urbains, ce câble combine l'isolation résistante aux UV, la conception résistante à la corrosion et une installation facile pour réduire les coûts de maintenance et améliorer la fiabilité des grilles.

Quantité:
État de disponibilité:





enquête Ajouter au panier

Description du produit

Caractéristiques clés

Conformité : entièrement conforme à l'AS / NZS 3560.1 et testé pour répondre à la CEI 60502-1 pour la fiabilité internationale.
Résistance aux intempéries : l'isolation XLPE stabilisée UV résiste à des températures extrêmes (-40 ° C à + 90 ° C) et une exposition prolongée au soleil.
Résistance mécanique : les conducteurs d'alliage en aluminium (AAAC) fournissent une résistance à la traction élevée, résistant à affaisser et à des dommages physiques.
Sécurité : Un fil de messager neutre intégré garantit la conformité à la mise à la terre et réduit la complexité d'installation.
Protection de la corrosion : le revêtement anti-oxydation sur les conducteurs empêche la dégradation dans les zones côtières ou à humidité élevée.

Applications

Distribution de puissance aérienne dans les zones rurales, suburbaines et industrielles.
Projets d'énergie renouvelable (fermes solaires, éoliennes).
Alimentation temporaire pour les chantiers de construction.

Tableau de spécifications techniques

Taille du conducteur de paramètre	SPECification
Standard	AS / NZS 3560.1, CEI 60502-1
Tension nominale	0,6 / 1kV
Conducteur	Alliage d'aluminium (AAAC) / aluminium (AAC)
Matériel d'isolation	Polyéthylène réticulé résistant aux UV (XLPE)
Matériau de veste	HDPE noir (polyéthylène haute densité)
Configuration de base	3/4/5 CORES + FIL MESSAGNER NEUTRE INTÉGRÉ (FACPATION)
Plage de température	-40 ° C à + 90 ° C
Rayon de flexion minimum	10 × diamètre de câble
Résistance à la traction	≥120 MPa (AAAC) / ≥60 MPa (AAC)
Performance d'incendie	Ignifuge (CEI 60332-1)

Tailles disponibles

du modèle	(mm²)	Épaisseur d'isolation (mm)	Diamètre global (mm)	Env. Poids (kg / km)
ABC-3 × 16 + NM16	16	1.4	22.5	320
ABC-4 × 25 + NM25	25	1.6	28.0	480
ABC-5 × 50 + NM50	50	2.0	35.5	820

Câble aérien de 0,6 / 1 kV ( ABC ) ( Australie / Nouvelle- Zélande S Tandard)

Zone nominale	Nombre / dia.	Épaisseur d'isolation
mm²	MM	MM
2/4 * 16	7 / 1,72	1.3
2/3/4 * 25	7/2,20	1.3
2/3/4 * 35	7 / 2,58	1.3
2/3/4 * 50	7/3,00	1.5
4 * 70	19/2,1	4.5
1/4 * 95	19/2,58	1.7
4 * 120	19/2,9	1.7

Pourquoi choisir notre câble ABC?

Qualité certifiée : testé indépendamment par SGS et InterTek pour la conformité AS / NZS 3560.1.
Longue durée de vie : 30 ans et plus d'opération fiable dans les régions côtières, désertiques et alpines.
Installation facile : les faisceaux pré-assemblés réduisent le temps de travail de 40% par rapport au câblage traditionnel.
Durabilité : les matériaux recyclables s'alignent avec les initiatives d'énergie propre de l'Australie.

Code: ABC 0,6 / 1kV.

Normes: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).

Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.

Messager neutre: conducteurs en aluminium.

Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.

Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.

Dimensions des conducteurs de phase

Coupe transversale	Conductor Diamètre		Épaisseur de l'isolation		Diamètre du noyau		Capacité de charge actuelle	Rupture Charger
(mm²)	min.	tolérance	Nom.	min.	min.	Max.	(UN*)	(kN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(kN)
16	4.4	± 0,05	1.4		7.1	7.3	70
25	5.9	± 0,02	1.4		8.3	9.1	95
35	6.9	± 0,02	1.6		9.7	10.5	115
50	8.1	± 0,25	1.6		10.8	11.8	140
70	9.7	± 0,25	1.8		12.8	13.8	180
120	12.8	± 0,30	2.0		16.2	17.4	250

* Défini pour une température ambiante de 25 ℃ et max .

Coupe transversale	Diamètre du conducteur		Épaisseur de l'isolation		Diamètre du noyau		Capacité de charge actuelle	Charge de rupture
(mm²)	min.	tolérance	Nom.	min.	min.	Max.	(UN*)	(kN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(kN)
25	5.9	± 0,02			5.5	6.3		7.4
35	6.9	± 0,02			6.5	7.3		10.3
50	8.1	± 0,25			7.6	8.6		14.2
70	9.7	± 0,25			9.2	10.2		20.6
95	11.4	± 0,30			10.8	12.0		27.9

Dimensions du paquet de câbles

Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²)	Diamètre du faisceau Env. (mm)
1 × 16 + 25	15
3 × 16 + 25	22
4 × 16 + 25	22
3 × 25 + 35	26
4 × 25 + 35	26
3 × 35 + 50	30
3 × 50 + 70	35
3 × 70 + 95	41
3 × 120 + 95	47

LV-ABC Lignes avec messager neutre isolé

Code: ABC 0,6 / 1kV.

Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)

Construction: Conducteurs en aluminium avec isolation XLPE.

Application: Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.

Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.

Dimensions des conducteurs de phase

Coupe transversale	Conductor Diamètre		Épaisseur Isolation		Diamètre de noyau		Capacité de charge actuelle	Charge de rupture
(mm²)	min.	Max.	Nom.	min.	min.	Max.	(UN*)	(kN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(kN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.

Dimensions des conducteurs de messager neutres

Coupe transversale	Conductor Diamètre		Épaisseur Isolation		Diamètre du noyau		Capacité de charge actuelle	Rupture Charger
(mm²)	min.	tolérance	Nom.	min.	min.	Max.	(UN*)	(kN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(kN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Défini pour une température ambiante de 30 ℃ et max.

Dimensions du paquet de câbles

Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²)	Diamètre du faisceau Env. (mm)
3 × 25 + 54,6	30.0
3 × 35 + k × 16 + 54,6	33.0
3 × 50 + k × 16 + 54,6	36.0
3 × 70 + k × 16 + 54,6	37.5
3 × 70 + k × 25 + 54,6	40.0
3 × 70 + k × 16 + 70	41.0
3 × 95 + K × 16 + 70	44.0
3 × 120 + k × 16 + 70	46.0
3 × 120 + k × 16 + 95	47.0
3 × 150 + k × 16 + 70	48.0
3 × 150 + k × 16 + 95	49.0

* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).

sur:

En vertu d'un:

Conducteurs aériens groupés (ABC) Câble d'alimentation gainé PVC à basse tension XLPE 0,6-1kV Câble d'alimentation de gaine en aluminium ondulé à haute tension Treaste de surtension de 36KV Câble basse tension

*code de vérification

1	Taille du conducteur	mm²	70	95	185
2	Diamètre sur conducteur.Nominal	MM	9.3-10.2	11.6	16.4
3	Épaisseur de diélectrique.Nominal	MM	3.4	3.4	3.4
3	Minimum à un point	MM	2.96	2.96	2.96
4	Diamètre sur l'isolation. nominal	MM	16.1-17.0	21.3	25.9
5	Diamètre sur l'écran de base semi-conducteur . nominal	MM	18.1-19	23.3	27.9
6	Épaisseur de ruban de cuivre.Nominal	MM	0.15	1.15	2.15
7	Épaisseur de gaine.	MM	1.8	1.8	1.8
7	Minimum à un point	MM	1.43	1.43	1.51
8	Taille caténaire	mm²	50	50	70
9	Diamètre global du bundle.Nominal	MM	55.7	67.8	79.2
10	Masse nominale	kg / m	2.64	3.25	4.65

1	Taille caténaire	mm²	50	70
2	Nombre de fils		7	7
3	Taille du fil (diamètre)	MM	3.0	3.6
4	Résistance à la traction minimale de chaque fil	KN	9.26	13.13
5	Allongement à la pause. minimum	%	3.5	4.0
6	Épaisseur de revêtement protecteur
	Nominal	MM	1.2	1.2
	Minimum à un point	MM	0.96	1.96
7	Impusehsandvoag E1.250S		21KV / 5min	21KV / 5min

1	Taille du conducteur	mm²	70	95	185
2	Diamètre sur conducteur.Nominal	MM	9.3-10.2	11.6	16.4
3	Épaisseur de diélectrique.Nominal	MM	3.4	3.4	3.4
3	Minimum à un point	MM	2.96	2.96	2.96
4	Diamètre sur l'isolation. nominal	MM	16.1-17.0	21.3	25.9
5	Diamètre sur l'écran de base semi-conducteur . nominal	MM	18.1-19	23.3	27.9
6	Épaisseur de ruban de cuivre.Nominal	MM	0.15	1.15	2.15
7	Épaisseur de gaine.	MM	1.8	1.8	1.8
7	Minimum à un point	MM	1.43	1.43	1.51
8	Taille caténaire	mm²	50	50	70
9	Diamètre global du bundle.Nominal	MM	55.7	67.8	79.2
10	Masse nominale	kg / m	2.64	3.25	4.65

1	Taille caténaire	mm²	50	70
2	Nombre de fils		7	7
3	Taille du fil (diamètre)	MM	3.0	3.6
4	Résistance à la traction minimale de chaque fil	KN	9.26	13.13
5	Allongement à la pause. minimum	%	3.5	4.0
6	Épaisseur de revêtement protecteur
	Nominal	MM	1.2	1.2
	Minimum à un point	MM	0.96	1.96
7	Impusehsandvoag E1.250S		21KV / 5min	21KV / 5min
