Fermer
Choisissez votre site
Global
Médias sociaux
| Quantité: | |
|---|---|
Composé xlpe de la méthode monosil pour le fil aérien et le câble jusqu'à 10kV

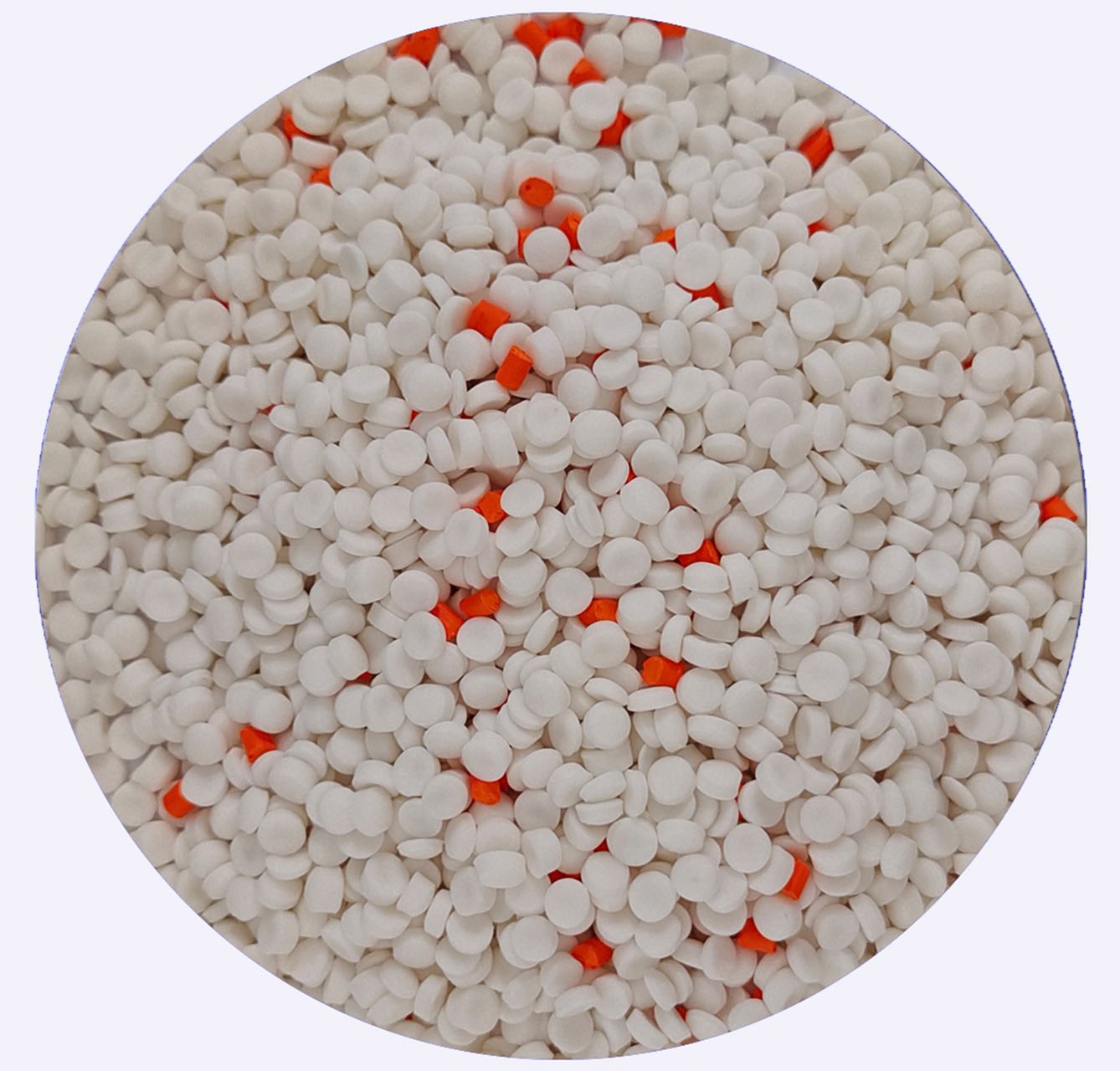

Ce matériau est une sorte de composé d'isolation en polyéthylène réticulé à l'eau tiède. Il est traité en utilisant une résine en polyéthylène de haute qualité, un agent de couplage de silane, un initiateur, un agent antioxydant, un catalyseur et d'autres additifs. Il a une excellente performance d'extrusion, un indice physique et chimique stable; Vitesse d'extrudage rapide et surface lisse.
Application: 10 kV et moins d'isolation du câble aérien; La température de travail maximale est de 90 ° C.
Propriété
Article | Unité | Standard vaue | |||
Résistance à la traction | MPA | IEC 60811-1-1 | ≥ 13,5 | 18.5 | |
Allongement à la pause | % | ≥ 350 | 465 | ||
Impact Performance de l'embrimance @ -76c | Numéro d'échec | Morceau | ASTM D746 | ≤15 / 30 | 0/30 |
Après le vieillissement @ 135c, 168h | Variation de la résistance à la traction | % | IEC 60811-1-2 | ± 20 | +7 |
Variation de l'allongement brisant | % | ± 20 | +1 | ||
Prolongation à chaud à 200 C , 0 .2 MPa , 15min | Allongement sous la charge | % | IEC 60811-2-1 | ≤80 | 50 |
% | ≤5 | 0 | |||
Facteur de dissipation diélectrique @ 20c, 50Hz | － | IEC 60250 | ≤0,001 | 0.0003 | |
Constante diélectrique relative @ 20c, 50Hz | － | ≤ 2,35 | 2.25 | ||
Force diélectrique @ 20c | Mv / m | IEC 60243-1 | ≥ 25 | 37 | |
Résistivité de volume @ 20c | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Résistance aux fissures du stress environnemental F50 | heure | IEC 811-4-1 | ≥ 1000 | Passer | |
Résistance au vieillissement du climat artificiel (après 42 jours) | Variation de la résistance à la traction | % | GB / T 14049 | ± 30 | - 19 |
Variation de l'allongement brisant | % | ± 30 | -25 | ||
Résistance au vieillissement du climat artificiel (après 21 jours) | Variation de la résistance à la traction | % | ± 15 | -9 | |
Variation de l'allongement brisant | % | ± 15 | - 11 | ||
Traitement
Recommander pour l'extrudeuse spécifique au polyéthylène. Le rapport de tirage est de 18: 1 à 25: 1 et d'autres équipements doivent être ajustés en fonction des circonstances.
Zone | Section de frais | Section de compression | Section d'homogénéisation | Section modèle |
Plage de températures C | 160-180 | 180-200 | 200-220 | 220-230 |
- La température au-dessus est uniquement pour référence.
Conditions de référence de référence
Pour la couche d'isolation par câble générale (1 mm d'épaisseur) peut être réticulé après baignement dans 90 ° C au-dessus de l'eau chaude pendant 4 heures. Si l'épaisseur de l'isolation est plus grande, il devrait être approprié d'étendre le temps du bain. Prolongé de 1 mm / 4h ou prolongez le temps en fonction de la chaleur spécifique pour les données étendues.
Stockage
Garder à température ambiante; L'environnement de stockage doit être propre, sec et ventilé; Meilleure utilisation dans les six mois à compter de la date de production ; , veuillez utiliser en 16 quelques heures après l' ouverture du sac.
Emballage de produits
25 kg dans des sacs laminés en aluminium résistant à l'humidité avec des sacs en papier composites à l'extérieur; Bottom palettisé.
Composé xlpe de la méthode monosil pour le fil aérien et le câble jusqu'à 10kV
Ce matériau est une sorte de composé d'isolation en polyéthylène réticulé à l'eau tiède. Il est traité en utilisant une résine en polyéthylène de haute qualité, un agent de couplage de silane, un initiateur, un agent antioxydant, un catalyseur et d'autres additifs. Il a une excellente performance d'extrusion, un indice physique et chimique stable; Vitesse d'extrudage rapide et surface lisse.
Application: 10 kV et moins d'isolation du câble aérien; La température de travail maximale est de 90 ° C.
Propriété
Article | Unité | Standard vaue | |||
Résistance à la traction | MPA | IEC 60811-1-1 | ≥ 13,5 | 18.5 | |
Allongement à la pause | % | ≥ 350 | 465 | ||
Impact Performance de l'embrimance @ -76c | Numéro d'échec | Morceau | ASTM D746 | ≤15 / 30 | 0/30 |
Après le vieillissement @ 135c, 168h | Variation de la résistance à la traction | % | IEC 60811-1-2 | ± 20 | +7 |
Variation de l'allongement brisant | % | ± 20 | +1 | ||
Prolongation à chaud à 200 C , 0 .2 MPa , 15min | Allongement sous la charge | % | IEC 60811-2-1 | ≤80 | 50 |
% | ≤5 | 0 | |||
Facteur de dissipation diélectrique @ 20c, 50Hz | － | IEC 60250 | ≤0,001 | 0.0003 | |
Constante diélectrique relative @ 20c, 50Hz | － | ≤ 2,35 | 2.25 | ||
Force diélectrique @ 20c | Mv / m | IEC 60243-1 | ≥ 25 | 37 | |
Résistivité de volume @ 20c | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Résistance aux fissures du stress environnemental F50 | heure | IEC 811-4-1 | ≥ 1000 | Passer | |
Résistance au vieillissement du climat artificiel (après 42 jours) | Variation de la résistance à la traction | % | GB / T 14049 | ± 30 | - 19 |
Variation de l'allongement brisant | % | ± 30 | -25 | ||
Résistance au vieillissement du climat artificiel (après 21 jours) | Variation de la résistance à la traction | % | ± 15 | -9 | |
Variation de l'allongement brisant | % | ± 15 | - 11 | ||
Traitement
Recommander pour l'extrudeuse spécifique au polyéthylène. Le rapport de tirage est de 18: 1 à 25: 1 et d'autres équipements doivent être ajustés en fonction des circonstances.
Zone | Section de frais | Section de compression | Section d'homogénéisation | Section modèle |
Plage de températures C | 160-180 | 180-200 | 200-220 | 220-230 |
- La température au-dessus est uniquement pour référence.
Conditions de référence de référence
Pour la couche d'isolation par câble générale (1 mm d'épaisseur) peut être réticulé après baignement dans 90 ° C au-dessus de l'eau chaude pendant 4 heures. Si l'épaisseur de l'isolation est plus grande, il devrait être approprié d'étendre le temps du bain. Prolongé de 1 mm / 4h ou prolongez le temps en fonction de la chaleur spécifique pour les données étendues.
Stockage
Garder à température ambiante; L'environnement de stockage doit être propre, sec et ventilé; Meilleure utilisation dans les six mois à compter de la date de production ; , veuillez utiliser en 16 quelques heures après l' ouverture du sac.
Emballage de produits
25 kg dans des sacs laminés en aluminium résistant à l'humidité avec des sacs en papier composites à l'extérieur; Bottom palettisé.
