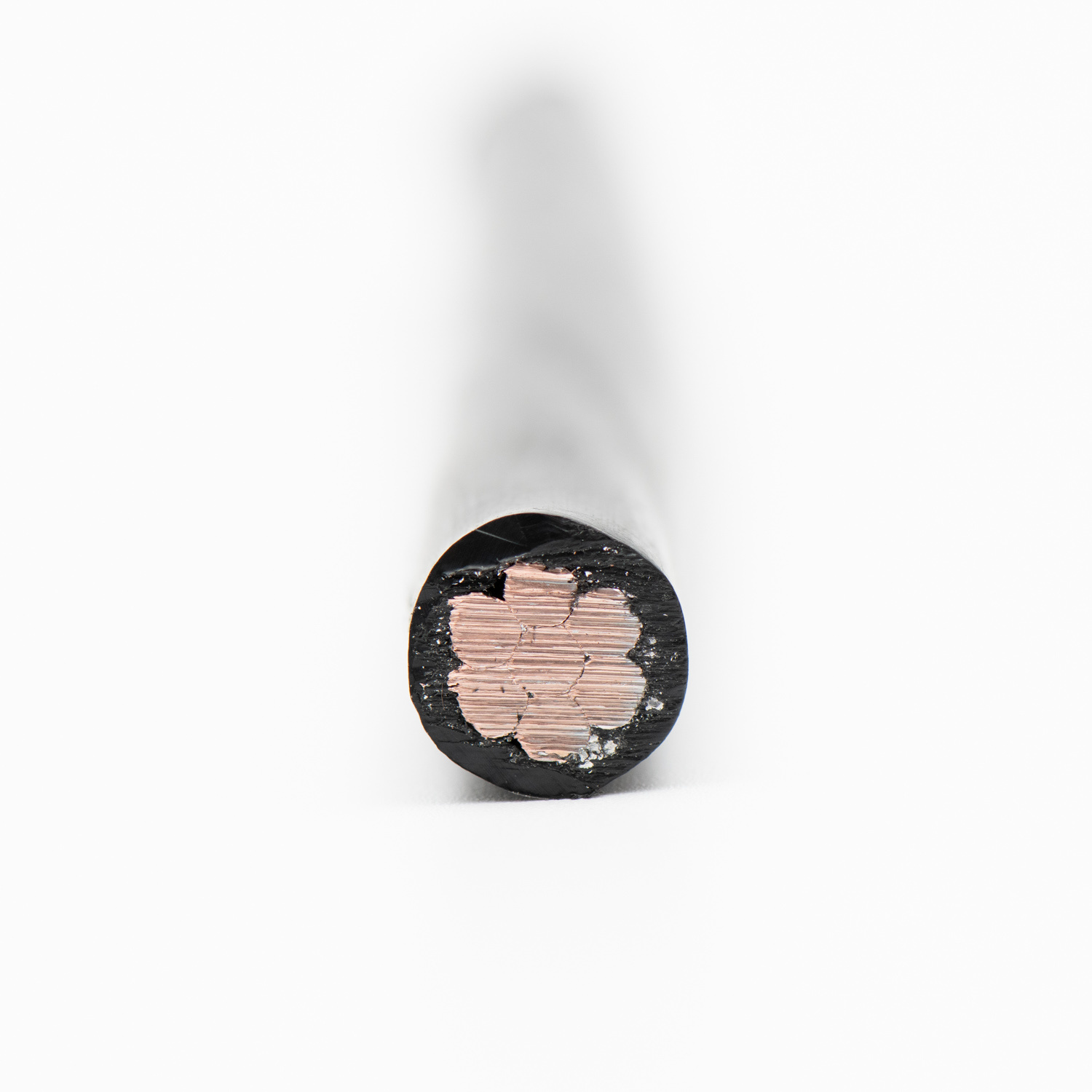

P RODUCT D ESCRIPTION
Norme | de valeur | du paramètre |
---|---|---|
Tension nominale | 0,6 / 1kV | CENELEC HD 626 |
Conducteur | H68 AL (phase / rue), alliage Al (neutre) | ASTM B231 |
Isolation | XLPE / PE (90 ° C max) | IEC 60502 |
Configurations de groupe | Duplex (2x16 + 1x16), triplex (3x25 + 1x25) | Personnalisable |
Plage de section transversale | 10–400 mm² | HD 626 |
Température de fonctionnement. | -40 ° C à + 90 ° C | En 50618 |
Avantages structurels:
Fonctionnement intégré: combine les conducteurs de phase / neutre / de rue avec un fil de messager en alliage en aluminium, éliminant des structures de support séparées
Résistance à la corrosion: couche d'oxyde naturel + isolation XLPE résiste aux UV, aux pluies acides et au spray salin (validé pour les zones côtières)
Durabilité mécanique: l'échouage concentrique (par exemple, 7 cœurs pour ≤50 mm², 19 cœurs pour 50–150 mm²) assure la flexibilité et la résilience à chargement
Attribut | HD 626 ABC | Câbles traditionnels |
---|---|---|
Vitesse d'installation | 30% plus rapide (faisceau pré-assemblé) | Plus lent (câblage séparé) |
Charge de tour | Réduction de 40% (conception légère) | Coût structurel plus élevé |
Durée de vie | Plus de 25 ans (résistant à la corrosion) | 15 à 20 ans (noyau en acier) |
Conformité à la sécurité | CENELEC HD 626 / IEC 60502 | Normes variables |
Scénario | avantage | technique |
---|---|---|
Complexes de construction | Distribution d'énergie intégrée à la façade | Intégration esthétique + affaissement réduit |
Quartiers historiques | Lignes aériennes de rue étroites | Conception compacte (Ø≤20 mm) |
Stations côtières | Exposition aux airs de sel | Résistance à la corrosion de 25 ans |
Microgers renouvelables | Éclairage architectural à énergie solaire | Isolation XLPE résistant aux UV |
Normes: CENELEC HD 626 S1, IEC 60502, GB / T 1179 (Chine)
Certifications: ISO 9001, CE, ROHS, CNCA-CP-0001 (China obligatoire).
Précision de fabrication: ± 0,1 mm Tolérance au diamètre du conducteur.
Applications
- Électrification rurale: idéal pour les zones éloignées avec des infrastructures limitées.
- Distribution urbaine: lignes aériennes dans des zones densément peuplées.
- Zones forestières: résistant aux incendies et respectueuses de l'environnement.
- Complexes industriels: alimentation fiable dans des environnements sévères.
- Énergie renouvelable: relie les parcs solaires / éoliens aux grilles.
Caractéristiques
Inscripteur: résiste aux UV, à la pluie, à la neige et à la pollution.
-Assure: risque réduit de court-circuit et contact accidentel.
-Le maintenance: affaissement minimal et corrosion.
- Économie d'espace: la conception compacte réduit les exigences de l'emprise.
-Astance facile: léger et pré-emballé pour un déploiement rapide.
Normes
- CEI 60502 (câbles d'alimentation jusqu'à 30 kV)
- CEI 61089 (conducteurs de lay concentrique circulaire)
- ASTM B232 (conducteurs en aluminium, courbure concentrique)
- BS 7870 (câbles isolés polymères LV et MV)
- AS / NZS 3560 (normes australiennes / néo-zélandaises pour ABC)

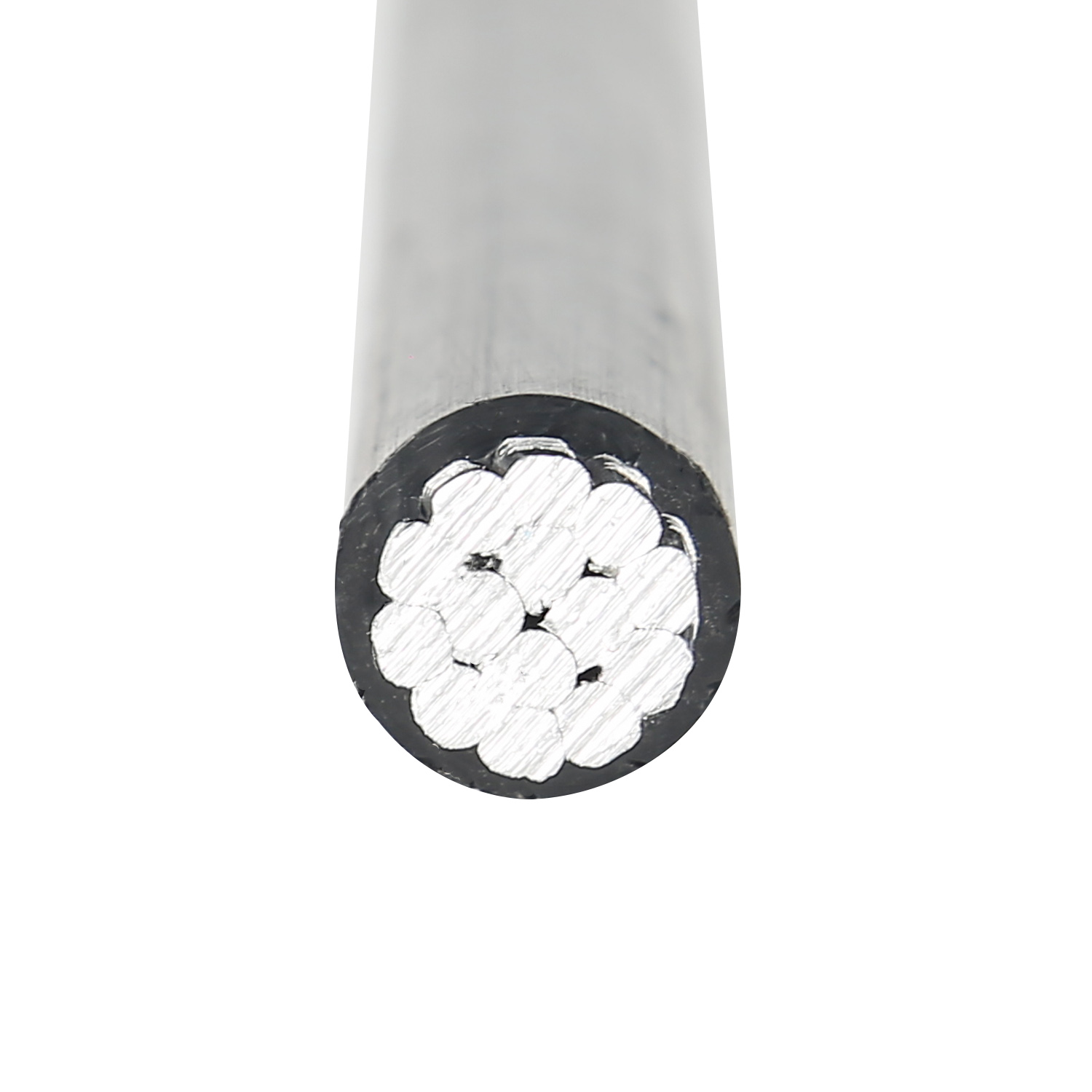

Construction
1. Conducteurs: Aluminium de haute pureté ou alliage d'aluminium (AAAC) pour les fils de phase et neutre.
2. Isolation: polyéthylène réticulé (XLPE) ou polyéthylène à haute densité (HDPE) pour la résistance aux UV et à l'humidité.
3. Messager Fire: Core d'alliage en acier ou en aluminium en option pour le support mécanique.
4. Bundling: les conducteurs de phase et neutres sont tordus ou liés avec des bandes durables résistantes aux UV.
Paramètres clés
- Tension Évaluation: 0,6 / 1 kV (LV) ou 11 kV / 33 kV (MV)
- Tailles des conducteurs: 16 mm² à 240 mm² (aluminium)
- Plage de température: -40 ° C à + 90 ° C (opérationnel)
- Capacité actuelle: jusqu'à 600 A, selon la configuration.
Données techniques
Propriété | Valeur |
Épaisseur d'isolation | 1,5 mm - 3,5 mm (XLPE / HDPE) |
Résistance à la traction | 1000–1500 n / mm² (fil de messagerie) |
Résistance | 1,12 Ω / km (pour 50 mm² al) |
Poids | 150–600 kg / km (varie selon la taille) |
P RODUCT D ESCRIPTION
Norme | de valeur | du paramètre |
---|---|---|
Tension nominale | 0,6 / 1kV | CENELEC HD 626 |
Conducteur | H68 AL (phase / rue), alliage Al (neutre) | ASTM B231 |
Isolation | XLPE / PE (90 ° C max) | IEC 60502 |
Configurations de groupe | Duplex (2x16 + 1x16), triplex (3x25 + 1x25) | Personnalisable |
Plage de section transversale | 10–400 mm² | HD 626 |
Température de fonctionnement. | -40 ° C à + 90 ° C | En 50618 |
Avantages structurels:
Fonctionnement intégré: combine les conducteurs de phase / neutre / de rue avec un fil de messager en alliage en aluminium, éliminant des structures de support séparées
Résistance à la corrosion: couche d'oxyde naturel + isolation XLPE résiste aux UV, aux pluies acides et au spray salin (validé pour les zones côtières)
Durabilité mécanique: l'échouage concentrique (par exemple, 7 cœurs pour ≤50 mm², 19 cœurs pour 50–150 mm²) assure la flexibilité et la résilience à chargement
Attribut | HD 626 ABC | Câbles traditionnels |
---|---|---|
Vitesse d'installation | 30% plus rapide (faisceau pré-assemblé) | Plus lent (câblage séparé) |
Charge de tour | Réduction de 40% (conception légère) | Coût structurel plus élevé |
Durée de vie | Plus de 25 ans (résistant à la corrosion) | 15 à 20 ans (noyau en acier) |
Conformité à la sécurité | CENELEC HD 626 / IEC 60502 | Normes variables |
Scénario | avantage | technique |
---|---|---|
Complexes de construction | Distribution d'énergie intégrée à la façade | Intégration esthétique + affaissement réduit |
Quartiers historiques | Lignes aériennes de rue étroites | Conception compacte (Ø≤20 mm) |
Stations côtières | Exposition aux airs de sel | Résistance à la corrosion de 25 ans |
Microgers renouvelables | Éclairage architectural à énergie solaire | Isolation XLPE résistant aux UV |
Normes: CENELEC HD 626 S1, IEC 60502, GB / T 1179 (Chine)
Certifications: ISO 9001, CE, ROHS, CNCA-CP-0001 (China obligatoire).
Précision de fabrication: ± 0,1 mm Tolérance au diamètre du conducteur.
Applications
- Électrification rurale: idéal pour les zones éloignées avec des infrastructures limitées.
- Distribution urbaine: lignes aériennes dans des zones densément peuplées.
- Zones forestières: résistant aux incendies et respectueuses de l'environnement.
- Complexes industriels: alimentation fiable dans des environnements sévères.
- Énergie renouvelable: relie les parcs solaires / éoliens aux grilles.
Caractéristiques
Inscripteur: résiste aux UV, à la pluie, à la neige et à la pollution.
-Assure: risque réduit de court-circuit et contact accidentel.
-Le maintenance: affaissement minimal et corrosion.
- Économie d'espace: la conception compacte réduit les exigences de l'emprise.
-Astance facile: léger et pré-emballé pour un déploiement rapide.
Normes
- CEI 60502 (câbles d'alimentation jusqu'à 30 kV)
- CEI 61089 (conducteurs de lay concentrique circulaire)
- ASTM B232 (conducteurs en aluminium, courbure concentrique)
- BS 7870 (câbles isolés polymères LV et MV)
- AS / NZS 3560 (normes australiennes / néo-zélandaises pour ABC)
Construction
1. Conducteurs: Aluminium de haute pureté ou alliage d'aluminium (AAAC) pour les fils de phase et neutre.
2. Isolation: polyéthylène réticulé (XLPE) ou polyéthylène à haute densité (HDPE) pour la résistance aux UV et à l'humidité.
3. Messager Fire: Core d'alliage en acier ou en aluminium en option pour le support mécanique.
4. Bundling: les conducteurs de phase et neutres sont tordus ou liés avec des bandes durables résistantes aux UV.
Paramètres clés
- Tension Évaluation: 0,6 / 1 kV (LV) ou 11 kV / 33 kV (MV)
- Tailles des conducteurs: 16 mm² à 240 mm² (aluminium)
- Plage de température: -40 ° C à + 90 ° C (opérationnel)
- Capacité actuelle: jusqu'à 600 A, selon la configuration.
Données techniques
Propriété | Valeur |
Épaisseur d'isolation | 1,5 mm - 3,5 mm (XLPE / HDPE) |
Résistance à la traction | 1000–1500 n / mm² (fil de messagerie) |
Résistance | 1,12 Ω / km (pour 50 mm² al) |
Poids | 150–600 kg / km (varie selon la taille) |

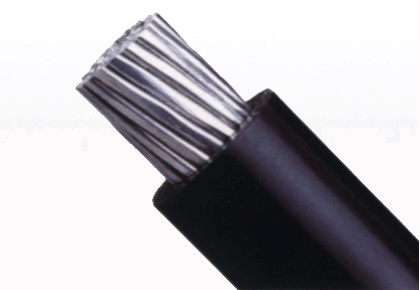

Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre: conducteurs en aluminium.
Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Défini pour une température ambiante de 25 ℃ et max .
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |

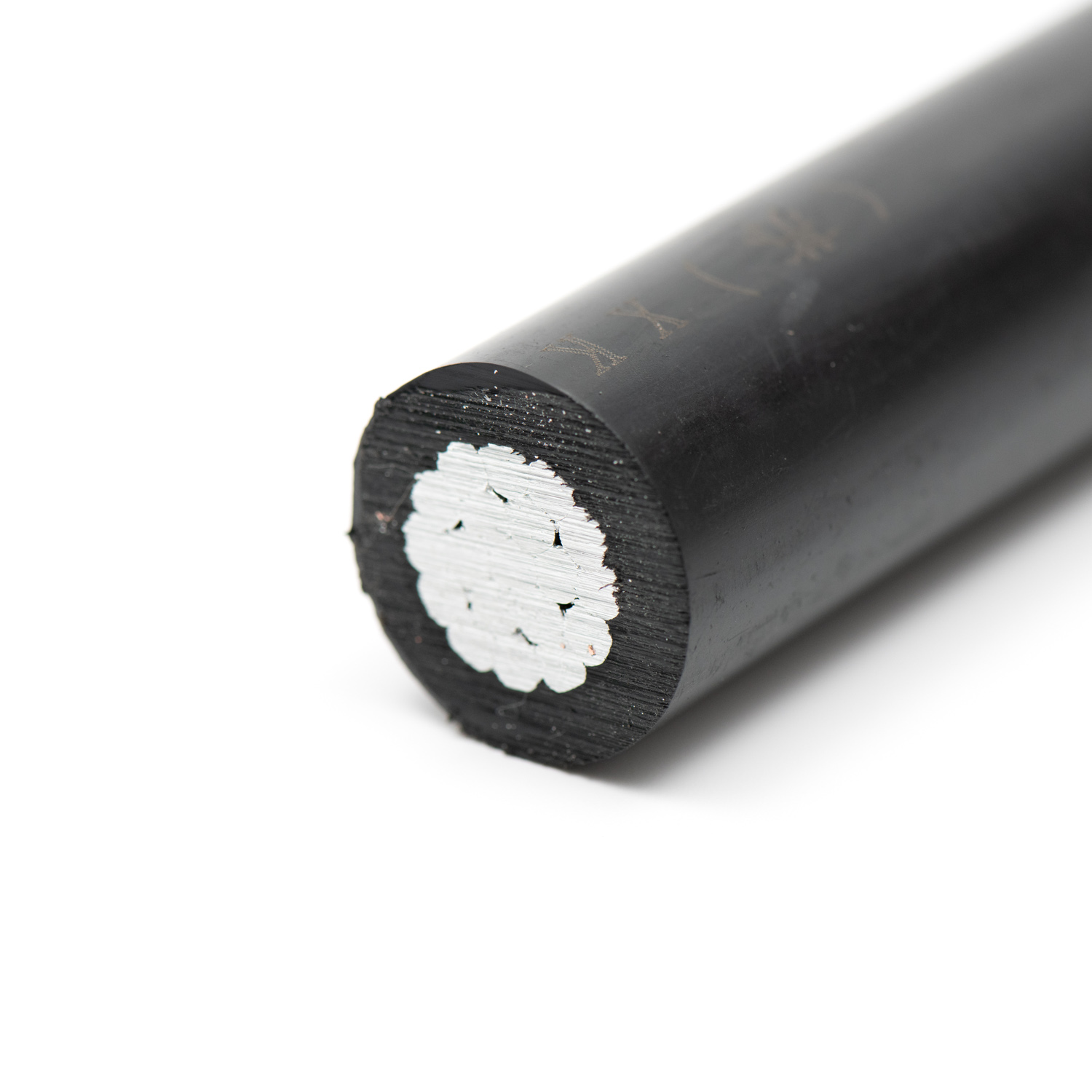

LV-ABC Lignes avec messager neutre isolé
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)
Construction: Conducteurs en aluminium avec isolation XLPE.
Application: Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre de noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | Max. | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.
Dimensions des conducteurs de messager neutres
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Défini pour une température ambiante de 30 ℃ et max.
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
3 × 25 + 54,6 | 30.0 |
3 × 35 + k × 16 + 54,6 | 33.0 |
3 × 50 + k × 16 + 54,6 | 36.0 |
3 × 70 + k × 16 + 54,6 | 37.5 |
3 × 70 + k × 25 + 54,6 | 40.0 |
3 × 70 + k × 16 + 70 | 41.0 |
3 × 95 + K × 16 + 70 | 44.0 |
3 × 120 + k × 16 + 70 | 46.0 |
3 × 120 + k × 16 + 95 | 47.0 |
3 × 150 + k × 16 + 70 | 48.0 |
3 × 150 + k × 16 + 95 | 49.0 |
* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).
Lignes MV-ABC avec messager neutre isolé
Code: ABC 11KV.
Normes: sans 1713.
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre : un conducteur en acier galvanisé échoué avec isolation XLPE.
Application: les conducteurs aériens groupés doivent être appropriés
Opération à l'extérieur dans les zones tropicales à des altitudes allant jusqu'à 2200 m au-dessus de la mer
niveau, humidité allant jusqu'à 90%, température ambiante moyenne de + 30 ℃ avec
un minimum de - 1 ℃ et un maximum de + 4 ℃ en lumière directe du soleil, lourd
conditions salines le long de la côte et des niveaux isocénéniques de 180
orages jours par an.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Caractéristiques du conducteur de phase
1 | Taille du conducteur | mm² | 70 | 95 | 185 |
2 | Diamètre sur conducteur.Nominal | MM | 9.3-10.2 | 11.6 | 16.4 |
3 | Épaisseur de diélectrique.Nominal | MM | 3.4 | 3.4 | 3.4 |
Minimum à un point | MM | 2.96 | 2.96 | 2.96 | |
4 | Diamètre sur l'isolation. nominal | MM | 16.1-17.0 | 21.3 | 25.9 |
5 | Diamètre sur l'écran de base semi-conducteur . nominal | MM | 18.1-19 | 23.3 | 27.9 |
6 | Épaisseur de ruban de cuivre.Nominal | MM | 0.15 | 1.15 | 2.15 |
7 | Épaisseur de gaine. | MM | 1.8 | 1.8 | 1.8 |
Minimum à un point | MM | 1.43 | 1.43 | 1.51 | |
8 | Taille caténaire | mm² | 50 | 50 | 70 |
9 | Diamètre global du bundle.Nominal | MM | 55.7 | 67.8 | 79.2 |
10 | Masse nominale | kg / m | 2.64 | 3.25 | 4.65 |
Soutenir les caractéristiques caténaires
1 | Taille caténaire | mm² | 50 | 70 |
2 | Nombre de fils | 7 | 7 | |
3 | Taille du fil (diamètre) | MM | 3.0 | 3.6 |
4 | Résistance à la traction minimale de chaque fil | KN | 9.26 | 13.13 |
5 | Allongement à la pause. minimum | % | 3.5 | 4.0 |
6 | Épaisseur de revêtement protecteur | |||
Nominal | MM | 1.2 | 1.2 | |
Minimum à un point | MM | 0.96 | 1.96 | |
7 | Impusehsandvoag E1.250S | 21KV / 5min | 21KV / 5min |
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre: conducteurs en aluminium.
Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Défini pour une température ambiante de 25 ℃ et max .
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |
LV-ABC Lignes avec messager neutre isolé
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)
Construction: Conducteurs en aluminium avec isolation XLPE.
Application: Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre de noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | Max. | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.
Dimensions des conducteurs de messager neutres
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Défini pour une température ambiante de 30 ℃ et max.
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
3 × 25 + 54,6 | 30.0 |
3 × 35 + k × 16 + 54,6 | 33.0 |
3 × 50 + k × 16 + 54,6 | 36.0 |
3 × 70 + k × 16 + 54,6 | 37.5 |
3 × 70 + k × 25 + 54,6 | 40.0 |
3 × 70 + k × 16 + 70 | 41.0 |
3 × 95 + K × 16 + 70 | 44.0 |
3 × 120 + k × 16 + 70 | 46.0 |
3 × 120 + k × 16 + 95 | 47.0 |
3 × 150 + k × 16 + 70 | 48.0 |
3 × 150 + k × 16 + 95 | 49.0 |
* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).
Lignes MV-ABC avec messager neutre isolé
Code: ABC 11KV.
Normes: sans 1713.
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre : un conducteur en acier galvanisé échoué avec isolation XLPE.
Application: les conducteurs aériens groupés doivent être appropriés
Opération à l'extérieur dans les zones tropicales à des altitudes allant jusqu'à 2200 m au-dessus de la mer
niveau, humidité allant jusqu'à 90%, température ambiante moyenne de + 30 ℃ avec
un minimum de - 1 ℃ et un maximum de + 4 ℃ en lumière directe du soleil, lourd
conditions salines le long de la côte et des niveaux isocénéniques de 180
orages jours par an.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Caractéristiques du conducteur de phase
1 | Taille du conducteur | mm² | 70 | 95 | 185 |
2 | Diamètre sur conducteur.Nominal | MM | 9.3-10.2 | 11.6 | 16.4 |
3 | Épaisseur de diélectrique.Nominal | MM | 3.4 | 3.4 | 3.4 |
Minimum à un point | MM | 2.96 | 2.96 | 2.96 | |
4 | Diamètre sur l'isolation. nominal | MM | 16.1-17.0 | 21.3 | 25.9 |
5 | Diamètre sur l'écran de base semi-conducteur . nominal | MM | 18.1-19 | 23.3 | 27.9 |
6 | Épaisseur de ruban de cuivre.Nominal | MM | 0.15 | 1.15 | 2.15 |
7 | Épaisseur de gaine. | MM | 1.8 | 1.8 | 1.8 |
Minimum à un point | MM | 1.43 | 1.43 | 1.51 | |
8 | Taille caténaire | mm² | 50 | 50 | 70 |
9 | Diamètre global du bundle.Nominal | MM | 55.7 | 67.8 | 79.2 |
10 | Masse nominale | kg / m | 2.64 | 3.25 | 4.65 |
Soutenir les caractéristiques caténaires
1 | Taille caténaire | mm² | 50 | 70 |
2 | Nombre de fils | 7 | 7 | |
3 | Taille du fil (diamètre) | MM | 3.0 | 3.6 |
4 | Résistance à la traction minimale de chaque fil | KN | 9.26 | 13.13 |
5 | Allongement à la pause. minimum | % | 3.5 | 4.0 |
6 | Épaisseur de revêtement protecteur | |||
Nominal | MM | 1.2 | 1.2 | |
Minimum à un point | MM | 0.96 | 1.96 | |
7 | Impusehsandvoag E1.250S | 21KV / 5min | 21KV / 5min |
