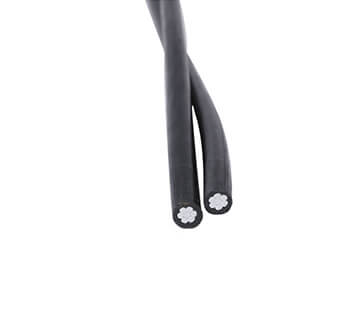

Le câble aérien (ABC) conforme aux normes IEC et britanniques est une solution révolutionnaire de distribution de puissance aérienne conçue pour une transmission d'électricité sûre et efficace dans des zones densément peuplées. Ce système de câbles se compose de plusieurs conducteurs isolés liés à une liaison extérieure durable, créant un ensemble compact et résistant aux intempéries qui minimise le risque de contact accidentel et de courtes circuits. Les conducteurs sont généralement en aluminium ou en cuivre de haute pureté, selon les exigences d'application spécifiques, et sont isolés avec du polyéthylène réticulé (XLPE) ou du polyéthylène (PE) pour des propriétés électriques et mécaniques supérieures.
Réunissant à la fois la CEI 60228 (conducteurs) et la norme britannique BS 7870 (câbles groupés aériens), cette solution assure la compatibilité avec les réseaux électriques mondiaux tout en adhérant à des critères de sécurité et de performance stricts. La conception groupée réduit le besoin d'isolation supplémentaire entre les phases, permettant un espacement des conducteurs plus étroite et des installations économes en espace, en particulier en milieu urbain où les lignes aériennes doivent coexister avec les bâtiments, les arbres et d'autres infrastructures.
Sécurité améliorée : les conducteurs entièrement isolés éliminent le risque de contact direct avec les fils vivants, réduisant la probabilité d'accidents électriques pour les piétons, les travailleurs et la faune. Le regroupement minimise également les défauts de phase à phase provoqués par des facteurs externes tels que les branches d'arbres ou les débris.
Optimisation de l'espace : La structure groupée compacte permet des exigences de l'emprise plus étroites, ce qui le rend idéal pour les zones urbaines avec un espace limité. Il peut être installé à des hauteurs inférieures que les systèmes traditionnels de conducteur ouvert, améliorant la compatibilité esthétique avec les paysages urbains.
Force mécanique élevée : le matériau de liaison est conçu pour résister aux vents forts, à la neige lourde et aux charges de glace, assurant une intégrité structurelle dans des conditions météorologiques extrêmes. Les conducteurs isolés résistent à l'abrasion et à la corrosion chimique, prolongeant la durée de vie du câble.
Conformité aux normes : certifiée selon la CEI et les normes britanniques, le système ABC garantit l'interopérabilité avec les infrastructures existantes et répond à des tests rigoureux pour la conductivité électrique, la résistance à l'isolation et le retard de flamme.
Faible entretien : la conception entièrement fermée réduit le besoin d'inspections et de réparations fréquentes, car l'isolation protège les conducteurs contre les dommages environnementaux. Il en résulte des coûts de cycle de vie plus bas par rapport aux lignes aériennes traditionnelles.
Zones résidentielles : Distribue en toute sécurité l'énergie dans les quartiers, minimisant le risque d'accidents de la chute des branches ou des contacts avec les bâtiments.
Zones industrielles : fournit une puissance fiable pour les usines et les machines lourdes, même dans des environnements avec des niveaux élevés de poussière, d'humidité ou de vapeurs chimiques.
Régions côtières : L'isolation et les matériaux de liaison résistants à la corrosion le rendent adapté aux zones à forte teneur en sel dans l'air, empêchant la dégradation du conducteur.
Zones montagneuses / retenues sur les terrains : La conception groupée réduit l'impact des vents forts et des terrains inégaux, assurant une transmission de puissance stable dans des paysages accidentés.
Systèmes de chemin de fer et de transit : alimenter les lignes aériennes pour les trains et les tramways, offrant une solution sûre et économe en espace pour les couloirs de transport en commun.
Q: Le système ABC peut-il être utilisé pour les applications à basse et haute tension?
R: Oui, il est disponible dans des classes de tension allant de 1KV à 36KV, adaptées aux réseaux de distribution dans divers paramètres.
Q: Comment le regroupement affecte-t-il les performances thermiques du câble?
R: La conception comprend des considérations de gestion thermique et les matériaux d'isolation ont une résistance à la chaleur élevée pour assurer un fonctionnement sûr dans les limites de courant nominales.
Q: le matériau de liaison est-il résistant aux UV?
R: Oui, la liaison est faite à partir de polymères stabilisés UV qui empêchent la dégradation d'une exposition prolongée au soleil, assurant une intégrité structurelle à long terme.
Q: Le système ABC nécessite-t-il un équipement d'installation spécial?
R: Des outils d'installation de ligne aérienne standard peuvent être utilisés, bien que la formation sur les techniques de regroupement soit recommandée pour assurer un bon espacement des conducteurs et une tension.
| Spécification | des composants |
|---|---|
| Conducteurs de phase | Aluminium Alliage Core + PE / XLPE Isolation |
| Messager neutre | AAAC ou brin en acier galvanisé (facultatif) |
| Conception de paquet | Variants autonome ou neutre |
| Cœurs facultatifs | Noyaux auxiliaires pour les systèmes d'éclairage / de contrôle |
Zone nominale | Nombre / dia. | Épaisseur d'isolation |
mm² | MM | MM |
1 * 16 + 16 | 7/1,70 | 1.30 |
2 * 16 + 16 | 7/1,70 | 1.30 |
3 * 16 + 16 | 7/1,70 | 1.30 |
4 * 16 | 7/1,70 | 1.30 |
1 * 25 + 25 | 7 / 2.10 | 1.30 |
2 * 25 + 25 | 7 / 2.10 | 1.30 |
3 * 25 + 25 | 7 / 2.10 | 1.30 |
4 * 25 | 7 / 2.10 | 1.30 |
1 * 35 + 35 | 7/2,50 | 1.30 |
Zone nominale | Nombre / dia. | Épaisseur d'isolation |
mm² | MM | MM |
2 * 35 + 35 | 7/2,50 | 1.30 |
3 * 35 + 35 | 7/2,50 | 1.30 |
4 * 35 | 7/2,50 | 1.30 |
1 * 50 + 50 | 7 / 3.0 | 1.50 |
3 * 50 + 50 | 7 / 3.0 | 1.50 |
1 * 70 + 70 | 19/2,10 | 1.50 |
3 * 70 + 70 | 19/2,10 | 1.50 |
3 * 95 + 95 | 19/2,50 | 1.60 |
