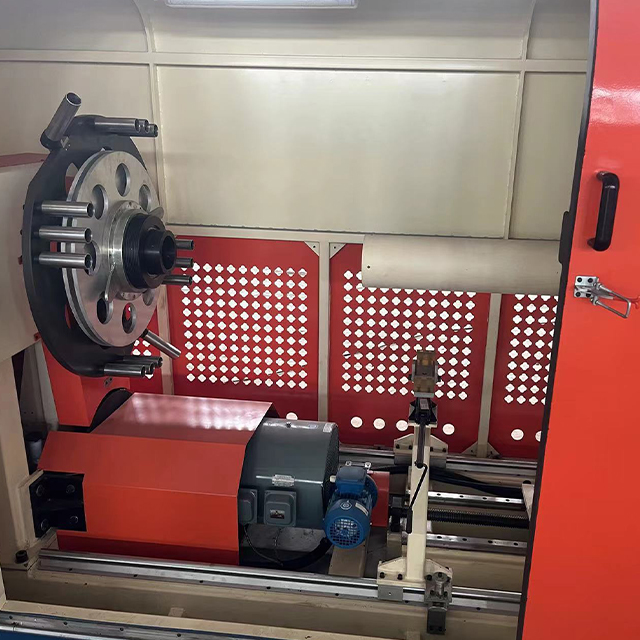

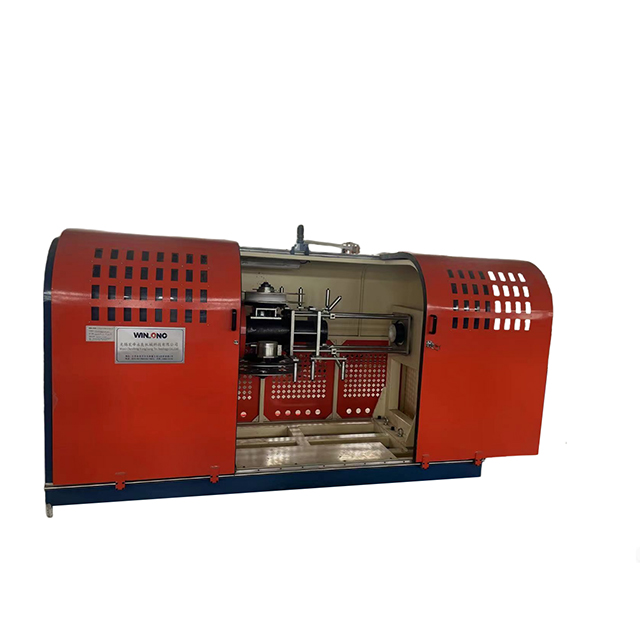

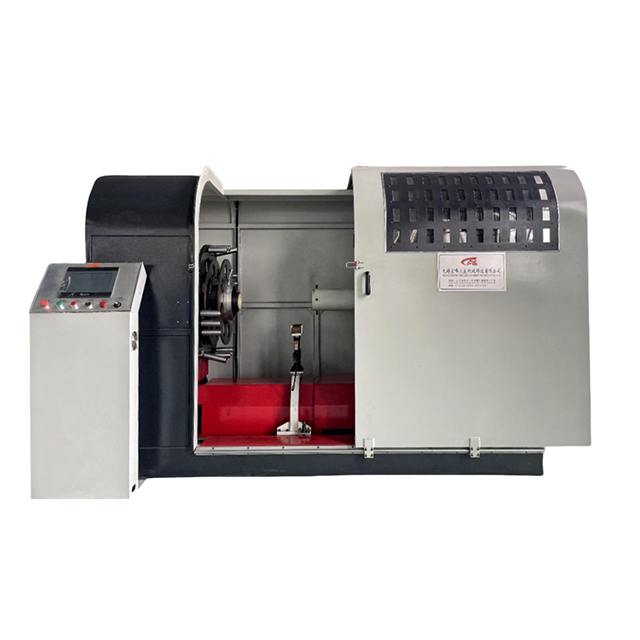

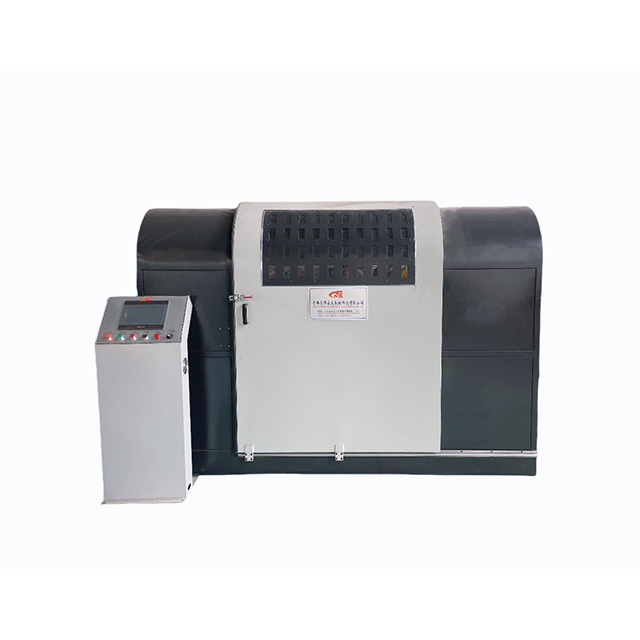

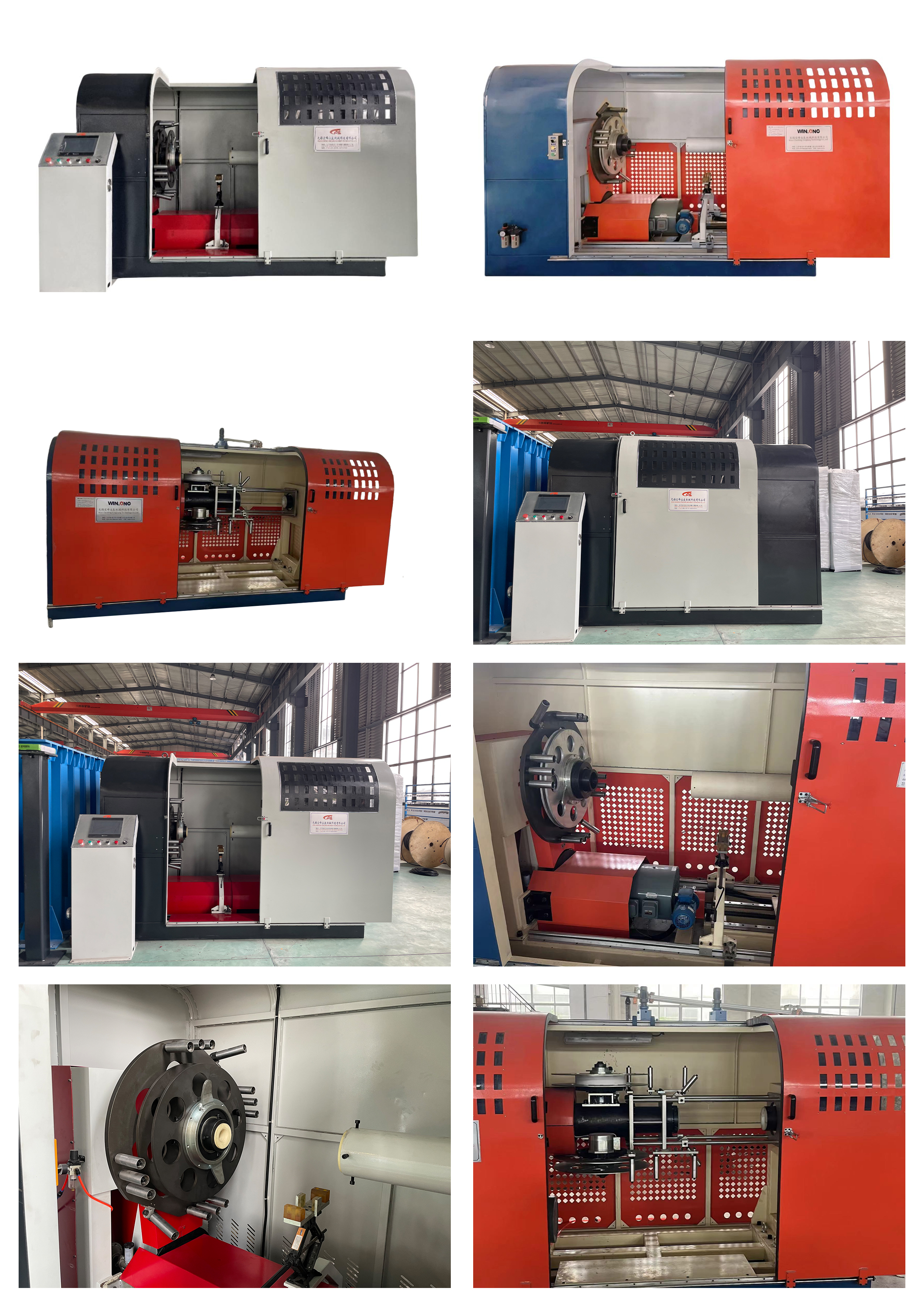

1000 tr / min Machine de blindage de ruban de cuivre de précision pour câbles

Machine de protection de bande de cuivre de précision de 1000 tr/min

Aperçu du produit

La machine de blindage de ruban de cuivre de précision de 1 000 tr/min apparaît comme une solution transformatrice pour les fabricants de câbles qui donnent la priorité à la protection EMI haute fréquence dans leurs produits. Cet équipement de pointe automatise l'application de ruban de cuivre (disponible dans des épaisseurs de 0,05 mm à 0,12 mm) sur les surfaces des câbles avec une précision au micron, atteignant une précision de chevauchement de ±0,1 mm sur toute la longueur du câble.

Contrairement aux méthodes de blindage manuelles qui souffrent d'une couverture incohérente, cette machine garantit une continuité de blindage à 100 % – une exigence essentielle pour maintenir l'intégrité du signal dans les câbles de transmission à haut débit, notamment :

• Câbles Ethernet (Cat6a, Cat7, Cat8)

• Câbles coaxiaux (RF, satellite, diffusion)

• Câbles USB et HDMI

• Câbles de bus de terrain industriels (Profibus, DeviceNet, bus CAN)

• Câbles pour imagerie médicale (IRM, CT, échographie)

Sa construction robuste et ses systèmes de contrôle avancés le rendent adapté à la fois :

• Production de câbles spécialisés en petits lots (prototypage, conceptions personnalisées)

• Opérations de fabrication de masse à grande échelle (production continue à grand volume)

Caractéristiques clés

Fonctionnement à grande vitesse

• Fonctionne à une vitesse maximale de 1 000 tr/min avec une stabilité de vitesse de ± 1 % maintenue par un système de servomoteur de précision

• Augmente le débit de production de 40 % par rapport aux machines de blindage conventionnelles

• Réduit les coûts de main-d'œuvre jusqu'à 60 % grâce à l'automatisation

• Permet un fonctionnement continu 24h/24 et 7j/7 avec une intervention minimale de l'opérateur

Contrôle de chevauchement réglable

• Intègre un mécanisme numérique de réglage du chevauchement qui maintient un chevauchement de 5 à 15 % (sélectionnable par l'utilisateur par incréments de 1 %).

• Optimise l'efficacité du bouclier – essentiel pour répondre aux normes de conformité EMI/RFI telles que :

• CISPR 22 (Équipements informatiques)

• FCC Partie 15 (Radiateurs involontaires)

• CEI 61000-6 (Compatibilité électromagnétique)

• MIL-STD-461 (Équipement militaire)

Flexibilité matérielle

• Convient aux rubans de cuivre jusqu'à 40 mm de largeur

• Prend en charge des matériaux de blindage alternatifs :

• Ruban d'aluminium

• Ruban de cuivre étamé

• Rubans composites en aluminium cuivré

• Ruban de cuivre argenté (pour applications haute fréquence)

• Bobines de matériau à changement rapide qui réduisent le temps d'installation à moins de 15 minutes

Composants non magnétiques

• Utilise des rouleaux en alliage non ferreux et des mécanismes de guidage en acier inoxydable pour éliminer les interférences magnétiques

• Idéal pour blinder les câbles sensibles tels que :

• Dérivations IRM (imagerie par résonance magnétique)

• Câbles pour instruments aérospatiaux

• Lignes de transmission de données haute fréquence

• Interconnexions informatiques quantiques

• Câbles pour capteurs médicaux sensibles

Caractéristiques techniques supplémentaires

Spécifications techniques

Comparaison : machine de blindage de précision et blindage manuel

Applications

Télécommunications

Fournit un blindage EMI critique pour :

• Câbles à fibre optique (variantes blindées et blindées)

• Câbles d'alimentation des stations de base 5G

• Câbles de base du centre de données (Cat6a, Cat7, Cat8, fibre)

• Lignes de transmission coaxiales (RF, satellite, diffusion)

• Câbles d'interconnexion de tour de télécommunication

Ces applications garantissent l'intégrité du signal dans les réseaux à large bande passante où même des interférences mineures peuvent provoquer :

• Perte et retransmission de données

• Dégradation du taux d'erreur sur les bits (BER)

• Latence et gigue du réseau

• Échecs de conformité (FCC, CISPR, CE)

Équipement médical

Protège le câblage de précision des dispositifs médicaux, notamment :

• Fils de cathéter (diagnostic et interventionnel)

• Câbles de surveillance des patients (ECG, EEG, SpO2)

• Câbles d'imagerie diagnostique (IRM, CT, radiographie, échographie)

• Systèmes de navigation chirurgicale

• Câbles de programmation pour dispositifs implantables

Empêche les interférences électromagnétiques d’affecter les mesures sensibles et garantit la sécurité des patients dans les environnements de soins intensifs.

Aérospatial

Fabrique des câbles blindés légers et hautes performances pour :

• Systèmes avioniques (commandes de vol, navigation, communication)

• Réseaux de divertissement en vol (IFE)

• Systèmes de contrôle des avions (fly-by-wire, actionnement)

• Systèmes de radar et de guerre électronique

• Liaisons de communication par satellite

Dans les applications aérospatiales, la réduction du poids et la fiabilité sont primordiales : cette machine produit un blindage léger qui répond aux normes MIL-SPEC et RTCA/DO-160.

Applications supplémentaires

FAQ (élargie)

Q: Peut-il gérer les bandes de cuivre minces sans déchirer?

R : Oui. Caractéristiques de la machine :

• Rouleaux en silicone antistatiques offrant une traction douce et antidérapante

• Guides en céramique usinés avec précision avec des surfaces polies pour éviter l'abrasion

• Système de tension servocommandé qui maintient une tension constante même à 1 000 tr/min

• Profils d'accélération/décélération progressifs pour éviter les contraintes soudaines sur les matériaux minces

Ces caractéristiques empêchent la déchirure, le froissement ou l'étirement, même lors du traitement d'un ruban de cuivre ultra fin de 0,05 mm à des vitesses élevées.

Q: Quel est le diamètre maximal du câble qu'il peut protéger?

R : La machine accepte des câbles dont le diamètre extérieur (OD) est compris entre 0,5 mm et 100 mm, ce qui la rend adaptée pour :

• Fils médicaux de petit calibre (aussi petit que 0,5 mm de diamètre extérieur)

• Câbles de communication standard (5 mm – 15 mm OD)

• Câbles d'alimentation de grand diamètre (jusqu'à 100 mm de diamètre extérieur) utilisés dans les applications industrielles

Des configurations personnalisées pour les câbles > 100 mm OD sont disponibles sur demande.

Q: S'intégre-t-il aux lignes de production existantes?

R : Oui. La machine offre une compatibilité plug-and-play avec la plupart des machines d'extrusion, de toronnage et de gainage via des interfaces industrielles standard :

• PROFINET (Siemens, Beckhoff, etc.)

• Ethernet/IP (Rockwell, Allen‑Bradley)

• Modbus TCP (standard ouvert)

• E/S numériques (24 V CC, contacts de relais)

Il peut être intégré comme :

• Unité autonome (entrée/sortie manuelle)

• Unité en ligne (synchronisée avec les équipements amont/aval)

• Ligne de fabrication de câbles entièrement automatisée (avec manipulation robotisée des bobines)

Q : Quel est le retour sur investissement (ROI) typique ?

R : Basé sur des volumes de production typiques :

• Économies de main d'œuvre : 2 à 3 opérateurs remplacés → 60 000 $ – 90 000 $/an

• Économies de matériaux : réduction des déchets (amélioration de 5 à 8 %) → 20 000 $ – 40 000 $/an

• Débit accru : 40 % plus rapide → revenus supplémentaires

• Période de retour sur investissement typique : 6 à 12 mois

Q : Quel entretien est requis ?

R : Les exigences de maintenance sont minimes :

• Quotidiennement : inspection visuelle, nettoyage des rouleaux

• Hebdomadaire : vérifiez l'étalonnage de la tension, vérifiez la précision du chevauchement

• Mensuel : lubrifier les roulements, inspecter les guides en céramique

• Annuellement : Service complet par un technicien d'usine

Q : Peut-il protéger les câbles de section non ronde ?

R : La machine est optimisée pour les câbles ronds. Pour les câbles plats, rubans ou irréguliers, veuillez consulter notre équipe d'ingénierie pour les options de personnalisation.

Conformité et certifications

Emballage et expédition

Modes d'expédition :

• Fret maritime – standard (conteneur 20' ou 40')

• Fret aérien – disponible pour les commandes urgentes

• Fret terrestre – livraison régionale

Documentation incluse :

• Liste de colisage

• Facture commerciale

• Manuel d'installation

• Schémas électriques

• Rapport de test (acceptation en usine)

Informations de commande

Possibilités :

• Unité d'épissage automatique des bandes

• Caméra de surveillance de chevauchement en temps réel

• Logiciel d'enregistrement des données de production

• Modem de diagnostic à distance
