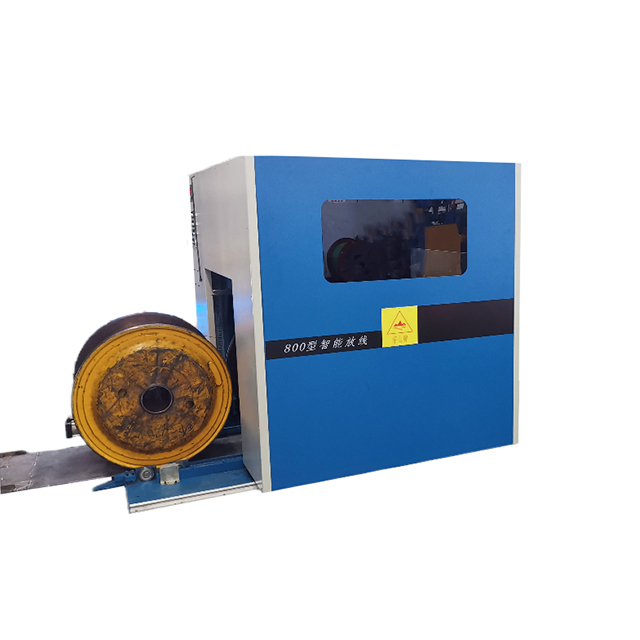

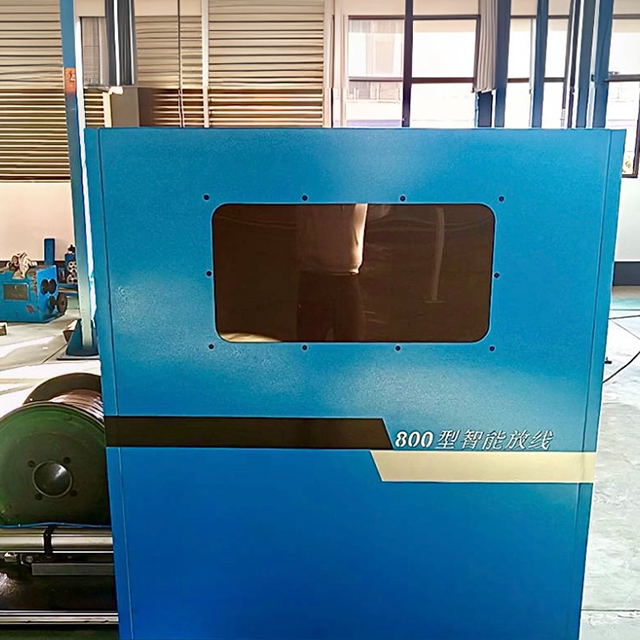

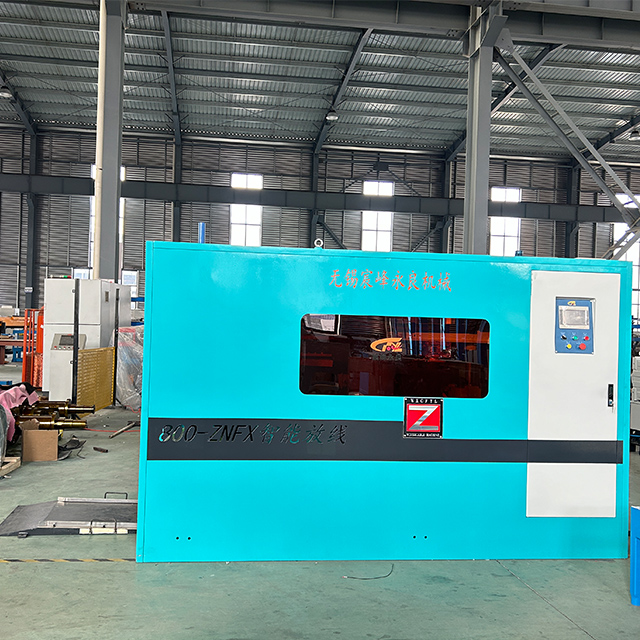

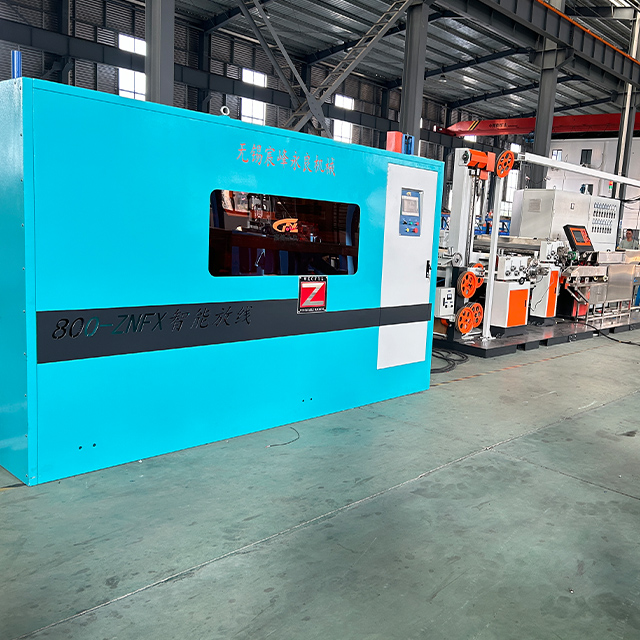

Le Système de paiement / prise de reprise PT-2000 de 1000 m / min / min / min représente le summum de la technologie de manutention des câbles, conçu pour une intégration transparente dans les lignes d'extrusion, d'échouage et de refus à grande vitesse.
| Quantité: | |
|---|---|
Ce système avancé de réception et de déroulement des câbles à double moteur utilise la synchronisation à deux moteurs pour maintenir un contrôle précis de la tension tout au long du processus de fabrication du câble. Il élimine les problèmes de production courants tels que :
Étirement du fil
Torsion
Rupture
Ces problèmes entraînent des gaspillages de matériaux et des retards de production.
Avec une vitesse de fonctionnement maximale de 1 000 mètres par minute, le système réduit considérablement les temps de cycle de production tout en garantissant une qualité de câble constante sur tous les cycles de production.
Vitesse de fonctionnement de 1000 m/min
Rampes d'accélération/décélération : 0,5 – 5 m/s² (programmable)
Réduit le temps de production de 30 % par rapport aux systèmes à moteur unique
Deux servomoteurs AC de 7,5 kW – un dédié au remboursement, un à la réception
Retour de couple en temps réel – maintient la précision de la tension à ±0,5 %
Plage de diamètres de câble : 0,5 mm – 50 mm OD
Système de contrôle basé sur PLC avec algorithmes avancés
Suit en permanence le diamètre de la bobine, ajuste la vitesse du moteur et prédit le changement de bobine.
Réduit l’intervention de l’opérateur de 80 %
Châssis en acier soudé (épaisseur 10 mm)
Rouleaux de guidage usinés avec précision
Prend en charge des poids de bobine jusqu'à 5 000 kg
Supports antivibratoires – minimisent l’usure de l’équipement
| Valeur | du paramètre |
|---|---|
| Vitesse maximale | 1000 m/min |
| Précision de la tension | ± 0,5% |
| Plage de diamètre de câble | 0,5 à 50 mm de diamètre extérieur |
| Capacité de poids de la bobine | Jusqu'à 5 000 kg |
| Plage de tension | 5N – 500N (réglable en 10 étapes) |
| Diamètre extérieur minimum de la bobine | 300 millimètres |
| ID de bobine minimum | 100 millimètres |
| Cas d'utilisation | du secteur |
|---|---|
| Câbles Télécom | Câbles à fibres optiques – câblage, tests, emballage |
| Production d'électricité | Centrales nucléaires, hydroélectriques, thermiques – câbles électriques robustes |
| Construction | Fils d'acier à haute résistance – béton précontraint, câbles de pont, systèmes de suspension |
| Avantage | Avantage |
|---|---|
| 1000 m/min | Fonctionnement à grande vitesse |
| Précision de tension de ±0,5 % | Qualité constante |
| Production 30 % plus rapide | Temps de cycle réduits |
| 80 % d’intervention de l’opérateur en moins | Surveillance intelligente |
| Capacité de bobine de 5 000 kg | Applications lourdes |
| Plage de tension 5N – 500N | Câbles rigides et flexibles |
Q : Peut-il gérer des câbles rigides et flexibles ?
R : Oui. Les réglages de tension réglables en 10 étapes (5N – 500N) conviennent :
Câbles rigides (câbles d'alimentation renforcés en acier) – freins pneumatiques en option pour une force de maintien plus élevée
Câbles flexibles (câbles de données multiconducteurs)
Q : Quelle est la taille minimale de la bobine ?
R : 300 mm de diamètre extérieur et 100 mm de diamètre intérieur – adaptés au prototypage, à la production en petits lots et aux commandes personnalisées.
Q : Comment le système est-il protégé contre les fluctuations de tension ?
R : Comprend :
Dispositifs de protection contre les surtensions (SPD) – évalués à 20 kA
Inductances de ligne – stabilisent la tension d'entrée
UPS – capacité de sauvegarde de 15 minutes
Q : Quels diamètres de câble peut-il gérer ?
R : De 0,5 mm à 50 mm de diamètre extérieur.
Q : Quelle est la précision du contrôle de tension ?
R : Précision de ±0,5 % via un retour de couple en temps réel.
Q : Dans quelle mesure cela réduit-il le temps de production ?
R : 30 % plus rapide que les systèmes à moteur unique.
✅ Vitesse maximale de 1000 m/min
✅ Précision de tension de ±0,5 %
✅ Réduction de 30% du temps de production
✅ 80 % d'intervention de l'opérateur en moins
✅ Gère les câbles de 0,5 à 50 mm de diamètre extérieur
✅ Prend en charge des bobines jusqu'à 5 000 kg
✅ Tension réglable 5N – 500N
✅ Surveillance intelligente basée sur PLC
