132KV SIG TIS

Description du produit

Introduction sur les accessoires de câbles pour 48/66 ~ 290/500kV
48/66K V ~ 290 / 500K V  Les accessoires de câbles à haute tension peuvent être classés comme  terminaison  extérieure de la bague en porcelaine ,  terminaison extérieure  de buisson de buisson en composite ,  , Type de  conduite  entièrement  préfabriquée Sillicone  Soft ,  Typed /  Insulant Filation Assemblé à la  phase complète, à une seule  phase de et type triphasé pour -silocon  le joint de branche isolant  entièrement  sec , la boîte de mise à la terre et la boîte de protection de la mise à la terre, la boîte interconnectée et le protecteur de la gaine, la société TC .

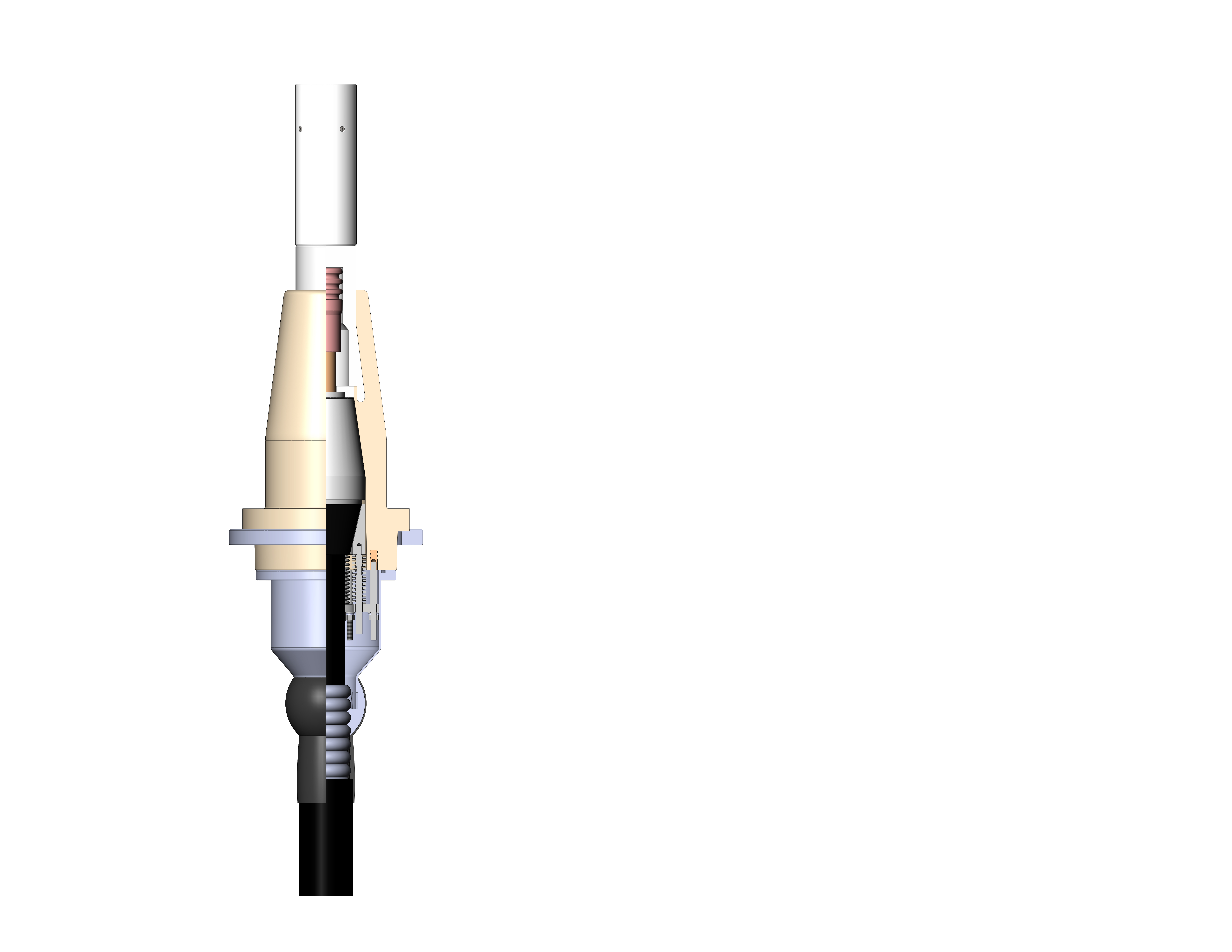

4e-yjzggc  p lug  d ry  type  gis  t ermination

La  société produise  deux  principales  terminaison 4e-yjzggc  de type sèche,  terminaison sèche 4e-yjzggd pour la  terminaison  sèche à la fiche du gis de la gis de la gis largement. et connexions de câble. Ils sont composés de puissance extérieure, de coulée époxy, de cône de contrainte préfabriqué, de conique et de tube de queue. Le corps principal du caoutchouc de silicone doux préfabriqué utilise le moulage en caoutchouc de caoutchouc de silicone liquide importé, la structure sèche sèche, qui présente une stabilité à long terme de la puissance durable et de l' unité uniforme des champs électriques . L'époxy utilise la moulure de coulée à vide à la résine époxy, la structure de séchage serrée du toit en cône. Il n'est pas nécessaire de remplir le gaz ou le pétrole isolant, assurez-vous efficacement le fonctionnement sûr à long terme du produit. Notre produit utilise une structure d'étanchéité multiple qui peut empêcher efficacement la fuite d'immersion d'eau. Tous les joints utilisent un matériau en caoutchouc NBR ou en silicium importé. Tous les matériaux bruts de fixation sont en acier inoxydable avec de bonnes performances d'étanchéité étanche.
Nos produits répondent aux normes de l'IEC60859 (1999), IEC62271-209 (2007) conformément aux équipements électriques SIG. Il y a une petite différence entre  les deux normes, si les utilisateurs ne nécessitent pas par écrit, généralement basé sur la norme de l'IEC62271-209.

1    .    ​    ​    ​    ​    ​    ​



Taille mm	48/66KV	64/110KV	80/138KV	127 / 220KV
L  Type court	310	470	470	620
Un  type court	900	1020	1020	1260
L  Type long	583	757	757	960
Un  type long	1200	1310	1310	1600

Caractéristiques de la structure principale:
Structure avancée: Structure de type sèche du bouchon entièrement scellé, peut d'abord envoyer une coulée époxy et un bouchage à l'usine de l'équipement SIG et la pré-installer dans  l'équipement SIG.
Installation facile: La longueur de la structure enfichable du câble est inférieure  à 300 mm, de type sec avec sans huile et sans gaz, réduisant considérablement le travail.

Remarque: Selon les exigences de CEI 62271-209 et GB / T 22381-2008, les dimensions d'installation de la terminaison SIG peuvent être divisées en type court et type long (le haut de la carte de croquis est un type long).

1-500K V  C ABSE  A CCESSORIES  E LECTRICAL  PERFORMANCE PRAMETER  1 ~ 500K
V Câble Accessor  Is Paramètres communs et Test de test d'usine Les accordance with IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017,
niveaux de tension fournis par notre entreprise incluent 1k V , 10K V , 35K V , 48 / 66K V , 56 / 78K V , 64 /  110K  GB/Z18890,  GB/T22078,  GB/T12706,  GB311,  GB772, BS EN 50181, IEEE386,  DL508,  DL509,  Normes JB / T8144, et passez le test d'usine rigoureux, le test de type et le test pré- identification  (220k V  et supérieur).
Nom du test et code

Classifications et code de test :

Non.	Nom de test	Code
1	Test de routine	R
2	Test d'échantillonnage	S
3	Test de type	T
4	Test -de pré -identification	P
5	Test supplémentaire	A

Test de routine pour chacun des cônes de contrainte, la bague époxy SIG et le corps principal préfabriqué conjoint de 66 kV et des accessoires de câble au-dessus:

Article	66KV	110KV	220KV
Décharge partielle	72kV , décharge partielle pas plus que les articles réalisés auparavant	96KV , décharge partielle pas plus que les articles réalisés auparavant	190KV ,  Décharge partielle pas plus que les articles réalisés auparavant
Fréquence de puissance Tension résistée	120kV / 30min  (corps principal conjoint  60min , pas de flashover sans panne)	160kV / 30min  (corps principal conjoint  60min , pas de flashover sans ventilation)	318kV / 30min  (corps principal conjoint  60min , pas de flashover sans ventilation)
Test de joint	0,25 ± 0,01 MPA / 1H  pour les raccords d'étanchéité, la bague en porcelaine, la bague composite, pas de fuite
	0,6 ~ 0,7 MPA / 1H  pour la bague époxy, pas de fuite
Test d'  apparence	Aucun dommage, pas de fissuration et d'autres défauts qui affectent la qualité et l'apparence

Les accessoires de câbles de type sèche à terminaison SIG (Gas Isulatear à gaz de 132 kV sont conçus pour fournir des terminaisons sûres et efficaces pour les connexions de câbles à haute tension dans les applications SIG. Ces accessoires offrent une technologie d'isolation et d'étanchéité avancée pour garantir la fiabilité et la longévité des systèmes à haute tension, ce qui les rend idéales pour les sous-stations, les applications industrielles et les réseaux de distribution d'énergie.

Caractéristiques clés

1. Note haute tension

• Spécialement conçu pour des applications de 132 kV, offrant des performances optimales pour les terminaisons à haute tension.

• Convient aux câbles moyens et à haute tension, assurant des connexions sûres et efficaces.

2. Design enfichable

• La conception innovante enfichable simplifie l'installation et la maintenance, permettant une connexion et une déconnexion faciles des câbles sans avoir besoin d'outils spécialisés.

• Réduit le temps d'installation et les temps d'arrêt opérationnels, assurant une restauration de services rapide et fiable.

3. Isolation de type sec

• Utilise la technologie d'isolation de type sec, éliminant le besoin d'isolation liquide, ce qui réduit le risque de fuites et de contamination.

• Assure une isolation électrique supérieure et améliore la sécurité du point de terminaison.

4. Compatibilité de l'appareillage de l'isolation du gaz

• Compatible avec les systèmes SIG, offrant une solution compacte et efficace pour les terminaisons de câbles à haute tension dans des espaces confinés.

• Conçu pour s'intégrer de manière transparente aux panneaux SIG, contribuant à la sécurité et à la fiabilité globales du système.

5. Durabilité et protection de l'environnement

• Résistant aux conditions météorologiques extrêmes, à l'exposition aux UV et aux fluctuations de la température.

• Protège les câbles des facteurs environnementaux, assurant des performances durables et une maintenance minimale.

Applications

1. Superports d'appareils de commutation isolés en gaz (SIG)
   idéaux pour les terminaisons de câbles dans les sous-stations SIG où l'espace est limité, et les systèmes à haute tension sont en service. La conception de type sec enfichable offre une solution sûre et efficace pour connecter les câbles aux panneaux SIG.

2. Les réseaux de distribution d'énergie
   garantissent des terminaisons de câbles fiables pour les systèmes de distribution d'énergie, le maintien de performances à haute tension et la minimisation des temps d'arrêt dans les opérations du réseau.

3. Projets d'énergie renouvelable
   utilisés dans les installations solaires, éoliennes et hydroélectriques pour maintenir des connexions de câbles sécurisées dans des environnements à haute tension, contribuant à l'efficacité énergétique et à la fiabilité du système.

4. Des systèmes d'alimentation industrielle
   adaptés aux applications industrielles qui nécessitent des terminaisons de câbles à haute tension robustes et sécurisées, garantissant un flux de puissance et une sécurité ininterrompus dans les installations de fabrication et de traitement.

Avantages des accessoires de câbles de type sec enfichables SIG 132KV

1. Installation rapide et facile

• La conception enfichable simplifie le processus d'installation et de maintenance, réduisant considérablement le temps requis pour la configuration et la minimisation des perturbations opérationnelles.

2. Normes de sécurité élevées

• La technologie d'isolation de type sec réduit le risque de fuites et de contamination, tout en fournissant une isolation électrique supérieure pour éviter les défauts et les échecs.

3. Fiabilité à long terme

• Conçu pour résister à des conditions environnementales extrêmes, garantissant une longue durée de vie et des besoins de maintenance réduits.

• Résistant à la corrosion, à l'humidité et aux changements de température, ce qui les rend idéaux pour les installations extérieures.

4. Compact et économe en espace

• La conception compacte est optimisée pour une utilisation dans les applications SIG, où l'espace est à une prime, sans compromettre les performances ou la sécurité.

Pourquoi choisir les accessoires de câbles de type sec enfichables SIG 132KV?
Les accessoires de câbles de type sèche enfichables SIG de 132 kV fournissent une solution avancée, fiable et rentable pour les terminaisons de câbles à haute tension. Avec leur installation facile, leurs normes de sécurité élevées et leur durabilité exceptionnelle, ces accessoires sont idéaux pour garantir des performances à long terme dans les systèmes d'infrastructure électrique critiques.

Contactez-nous dès aujourd'hui pour plus d'informations ou pour personnaliser la solution idéale pour vos besoins de terminaison de câble!
