26 / 35KV Kit de terminaison intérieure à trois cœurs

5 0 Commentaires

Quantité:




enquête Ajouter au panier

Description du produit

Description du produit

4E-NRS , 4E-WRS , 4E-JRS ACCESSOIRES DU CABLE RÉCLABLE CHAUX

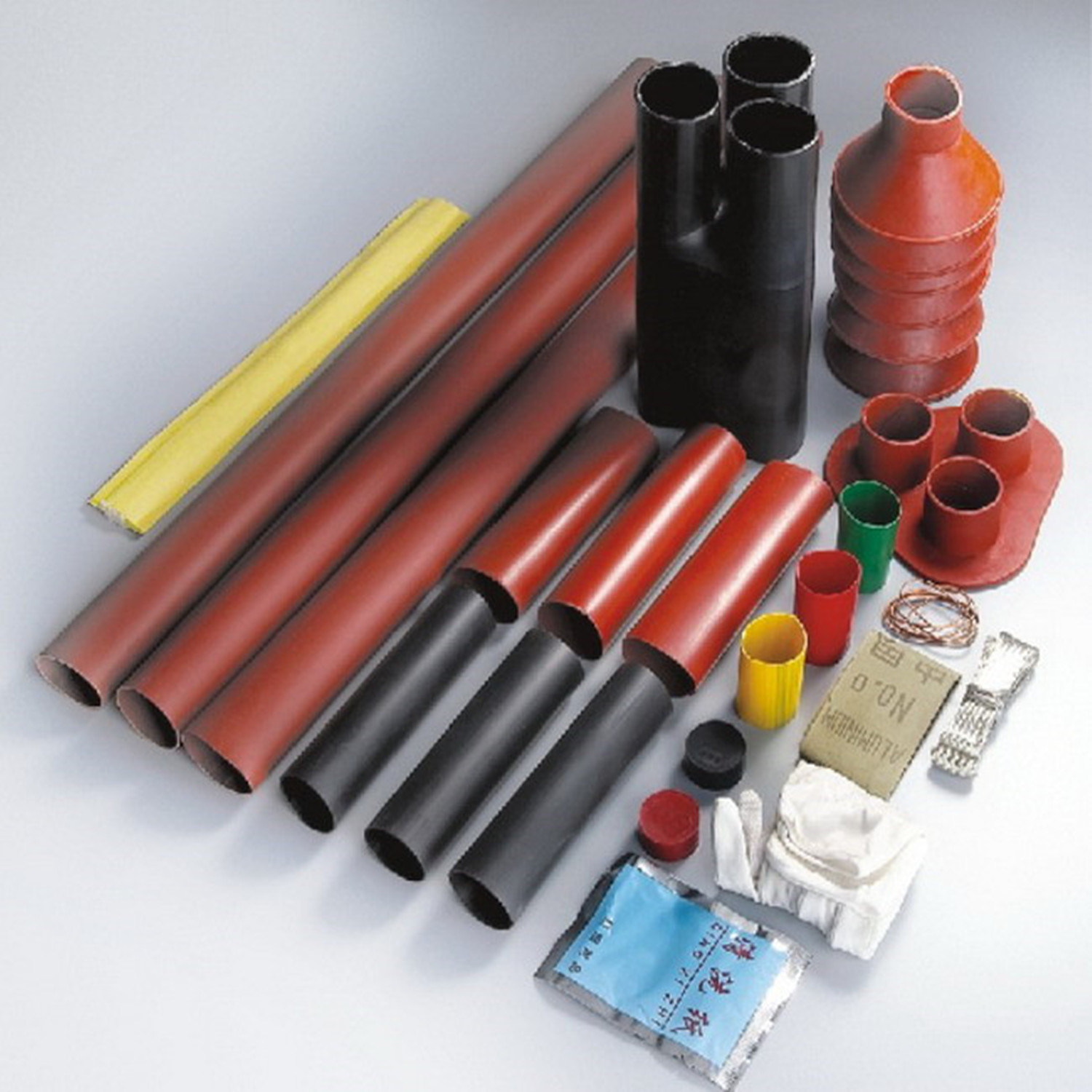

4E-NRS, 4E-WRS, 4E-JRS Les accessoires de câble rétractable sont appliqués à 35 kV et en dessous du câble en caoutchouc. Les accessoires de câbles thermiques rétracables utilisent des polymères d'importation multiphasés, ce sont les produits de mise à jour des accessoires de câbles de type enveloppés. Avec une installation pratique, continuez une pression radiale appropriée sur le corps du câble, la caractéristique de l'interface est bonne. Le tube de contrôle de contrainte de type paramètre pour améliorer la distribution du champ électrique, qui peut résoudre efficacement la section du bouclier extérieur du câble dans le problème de concentration de contrainte électrique. Les propriétés électriques sont améliorées à partir des accessoires de câbles de type enveloppés pour assurer la sécurité et le fonctionnement fiable. Les principaux composants sont tubulaires, incluant essentiellement un tube de contrainte, un tube d'isolation, un tube à trois doigts, un manchon de protection du tube scellé

,
etc.
Matières de premières matières premières rétrécies: le tube de contrainte est le type de paramètre, le champ électrique bien distribué au lieu de coupe du câble isolant. Le tube isolant a un effet d'isolation, le manchon de protection a un effet de protection. La chaleur du produit rétractable est assez stable, peut rétrécir à la taille d'origine en état de chauffage, la déformation résiduelle est petite. Tous les produits traitent la formation dans l'usine. Il n'est pas nécessaire d'utiliser le feu, pas de formation spéciale, l'installation est simple et rapide.
Il a une résistance à la saleté, au vieillissement et à une bonne étanche, avec des performances supérieures à la chaleur froide.
La surface est lisse et belle.

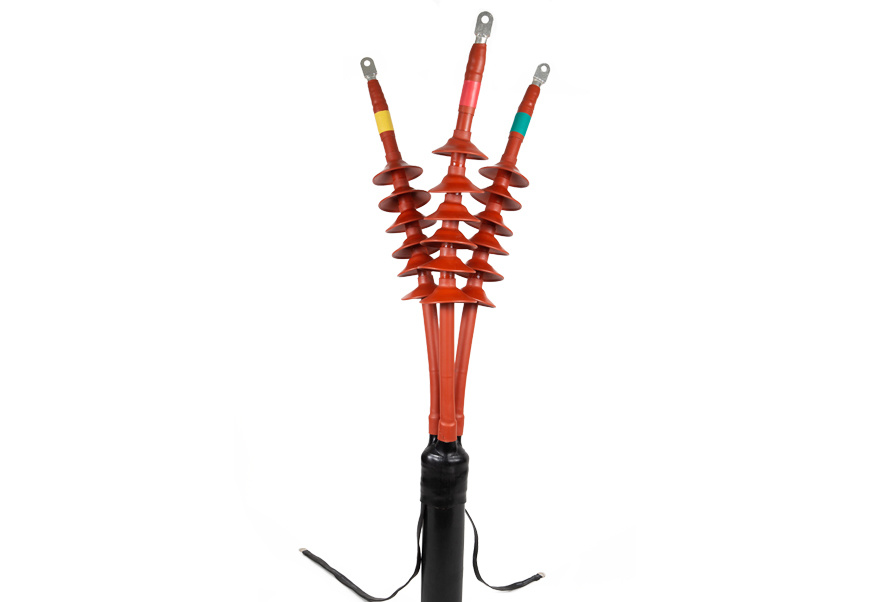

Terminaison extérieure rétractable ré-

Accessoires de câbles à basse tension 1kV THACKABLE JOINT CHATEUR DE CHATEUR CABLE JOINT DE CABLE

Lug 2. Câble Core 3. Faire fondre Adhésif 4. Tube d'étanchéité 5. Couper d'isolation de câble 6. Tube thermique 7. Jupe de pluie à un seul trou 8. Tube de contrainte 9. Cable semi-conductrice 10. Couche d'écran de cuivre en cuivre 11. CONILITION TROIS TO

Numéro de section de tension	1	2	3	4
8.7 / 15	25-50	70-120	150-240	300-400
12/20,26 / 35	50-95	120-185	240-400	500-630

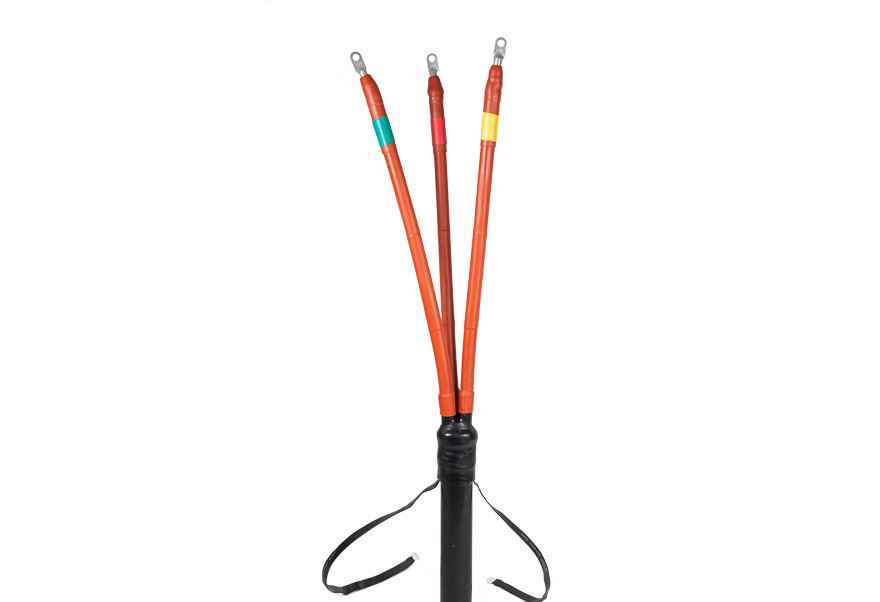

terminaison thermique à terminaison intérieure

Accessoires de câble à basse tension 1kV rétractable rétractable le

Lug 2. Câble Core 3. Faire fondre Adhésif 4. Tube d'étanchéité 5. Couper d'isolation de câble 6. Tube thermique 7. Jupe de pluie à un seul trou 8. Tube de contrainte 9. Cable semi-conductrice 10. Couche d'écran de cuivre en cuivre 11. CONILITION TROIS TO

Numéro de section de tension	1	2	3	4
8.7 / 15	25-50	70-120	150-240	300-400
12/20,26 / 35	50-95	120-185	240-400	500-630

thermique rétractable rétractable

1. Ruban semi conducteur 2. Adhésif d'étanchéité étanche 3. Tube semi-conducteur 4. Isolation du câble 5. Tube de connexion 6. Ruban semi conducteur 7. Couche semi-conductrice 8. Tube d'isolation externe 9. Tube d'isolation interne 10. Tube de contrainte 11. Ruban d'écran de cuivre

Numéro de section de tension	1	2	3	4
8.7 / 15	25-50	70-120	150-240	300-400
12/20,26 / 35	50-95	120-185	240-400	500-630

rétractable thermique intérieure, terminaison extérieure et paramètres de performance électrique joint

Article	Exigence
Article	8.7 / 15 (17,5)	12/20 (24)	26/35 (40,5)
Test de tension de fréquence de puissance de 5 minutes	39kV, pas de flashover, pas de panne	54kV, pas de flashover, pas de panne	117kV, pas de flashover, pas de panne
Test de décharge partielle	Capacité de décharge de 15 kV ≤10pc	Capacité de décharge de 20 kV ≤ 10pc	Capacité de décharge de 45 kV ≤ 10pc
Test d'impulsion de la foudre	95kV	125kv	200 kV
Test d'impulsion de la foudre	10 fois de positif et de négatif, pas de flashover, pas de panne
Test de cycle de charge de tension constante dans l'air	22KV	30kV	65KV
Test de cycle de charge de tension constante dans l'air	Le conducteur est chauffé à 95-100ºC, chaque cycle est de 8h, chauffant 5h et refroidissement 3H pendant 60 cycles.
Test de décharge partielle à haute température	Capacité de décharge de 15 kV ≤10pc	Capacité de décharge de 20 kV ≤ 10pc	Capacité de décharge de 45 kV ≤ 10pc
Test de tension de tension AC de 15min	22KV, pas de flashover, pas de ventilation	30kV, pas de flashover, pas de ventilation	65kV, pas de flashover, pas de panne
Test de tension CC négative	52kV, pas de flashover, pas de panne	64KV, pas de flashover, pas de panne	156kV, pas de flashover, pas de panne
Test de tension de fréquence de puissance 4H	35kV, pas de flashover, pas de panne	48kV, pas de flashover, pas de panne	104kV, pas de flashover, pas de panne
Test de pulvérisation saline de terminaison extérieure 1000h	11kV, pas de flashover, pas de ventilation	15kV, pas de flashover, pas de ventilation	32,5 kV, pas de flashover, pas de ventilation
Test d'humidité de terminaison intérieure 300h	11kV, pas de flashover, pas de ventilation	15kV, pas de flashover, pas de ventilation	32,5 kV, pas de flashover, pas de ventilation
