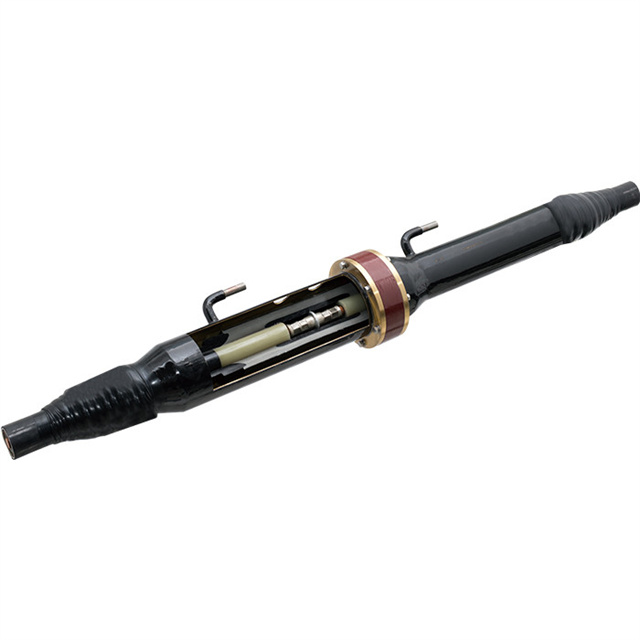

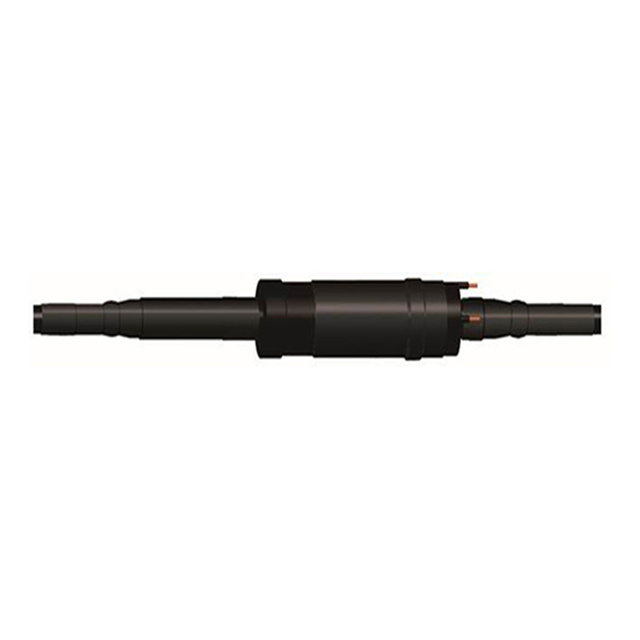

Le joint de câble d'alimentation isolant de type 64/110kV entièrement fabriqué est une solution pré-ingénierie conçue pour une connexion fiable et efficace des câbles d'alimentation à haute tension dans les systèmes souterrains et aériens. Cette articulation élimine le traitement d'isolation sur place en incorporant des composants d'isolation moulants en usine, garantissant une qualité et des performances cohérentes. Construite avec une isolation en caoutchouc EPDM de haute pureté ou en caoutchouc de silicium, l'articulation offre une excellente isolation électrique, une résistance mécanique et une résistance à la contrainte environnementale.
L'articulation dispose d'un design modulaire avec des couches d'isolation pré-stressées et des cônes de contrôle des contraintes pour distribuer uniformément les champs électriques, empêcher les décharges partielles et améliorer la fiabilité à long terme. La gaine externe est fabriquée à partir de polyéthylène ou de polyuréthane stabilisé UV, offrant une protection contre l'humidité, les produits chimiques et l'abrasion mécanique. Les tests d'usine comprennent des tests de décharge partielle, de tension et de tests de cyclisme thermique pour garantir la conformité aux normes IEC 61442 et EN 50673.
Conception préfabriquée en usine : réduit le temps d'installation sur place de 50% par rapport aux joints traditionnels construits à la main, sans avoir besoin d'outils spécialisés ou d'environnements de salle blanche.
Performances électriques élevées : la technologie de contrôle des contraintes assure une distribution uniforme du champ électrique, avec des niveaux de décharge partielle inférieurs à 10 pc à la tension nominale.
Résilience environnementale : Le joint étanche et étanche à gaz empêche la pénétration d'humidité, ce qui le rend adapté aux installations submergées, aux zones humides et aux zones de table à eau haute.
Durabilité mécanique : résiste aux forces de traction axiales jusqu'à 50 kN et à la compression radiale à partir du sol ou de l'encasement du béton, assurant la stabilité dans les zones sismiques ou à fort trafic.
Large gamme de températures : fonctionne de manière fiable de -40 ° C à + 90 ° C, pour accueillir une expansion thermique des câbles et des conditions climatiques extrêmes.

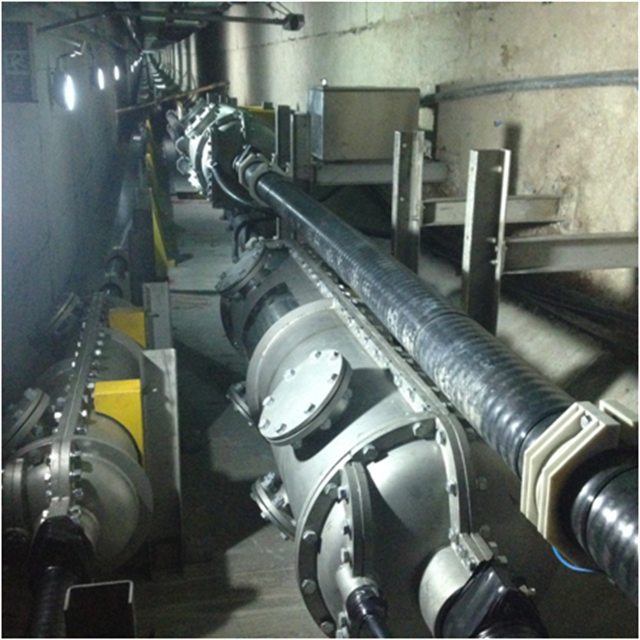

Systèmes de câbles sous-marins : relie les câbles d'alimentation sous-marin dans les parcs éoliens offshore et les réseaux intercontinentaux, avec des conceptions étanches répondant aux normes marines.
Grilles souterraines urbaines : utilisées dans les zones urbaines bondées pour connecter des câbles souterrains de 64 kV et 110kV, minimisant les exigences de l'espace et la complexité de l'installation.
Distribution de l'énergie industrielle : relie les câbles à haute tension dans les usines pétrochimiques, les aciéries et les installations de fabrication à grande échelle, assurant un flux de puissance ininterrompu.
Intégration d'énergie renouvelable : rejoint les câbles dans les fermes solaires et les parcs éoliens, les vibrations mécaniques durables et les fluctuations de tension provenant de sources renouvelables.
Transitions aériennes à sous-sol : fournit un point de connexion sécurisé lors de la transition des lignes aériennes aux câbles souterrains dans les entrées de sous-station.
Q: La joint peut-elle être installée dans des applications d'enterrement directes?
R: Oui, la gaine externe est conçue pour l'enfouissement direct, avec une résistance aux produits chimiques du sol et à la corrosion microbienne.
Q: Quel est le diamètre maximal du câble que le joint peut s'adapter?
R: Il est disponible en tailles pour les sections transversales de câbles allant de 240 mm² à 1200 mm², avec des tailles personnalisées disponibles pour des exigences spéciales.
Q: Comment le joint est-il scellé contre la pénétration d'eau?
R: Plusieurs couches de joints toriques en caoutchouc et des joints adhésifs créent une barrière hermétique, testée pour résister à la pression d'eau jusqu'à 10 bar pour des applications submergées.
Q: L'articulation nécessite-t-elle une mise à la terre?
R: Oui, une bande de mise à la terre est intégrée dans la conception pour une décharge sûre des courants induits, conforme aux normes de mise à la terre de la CEI.
Q: Quelle est la durée de vie attendue de l'articulation?
R: Dans des conditions de fonctionnement normales, il a une durée de vie de 30 à 40 ans, correspondant à la durée de vie des câbles de puissance haute tension.

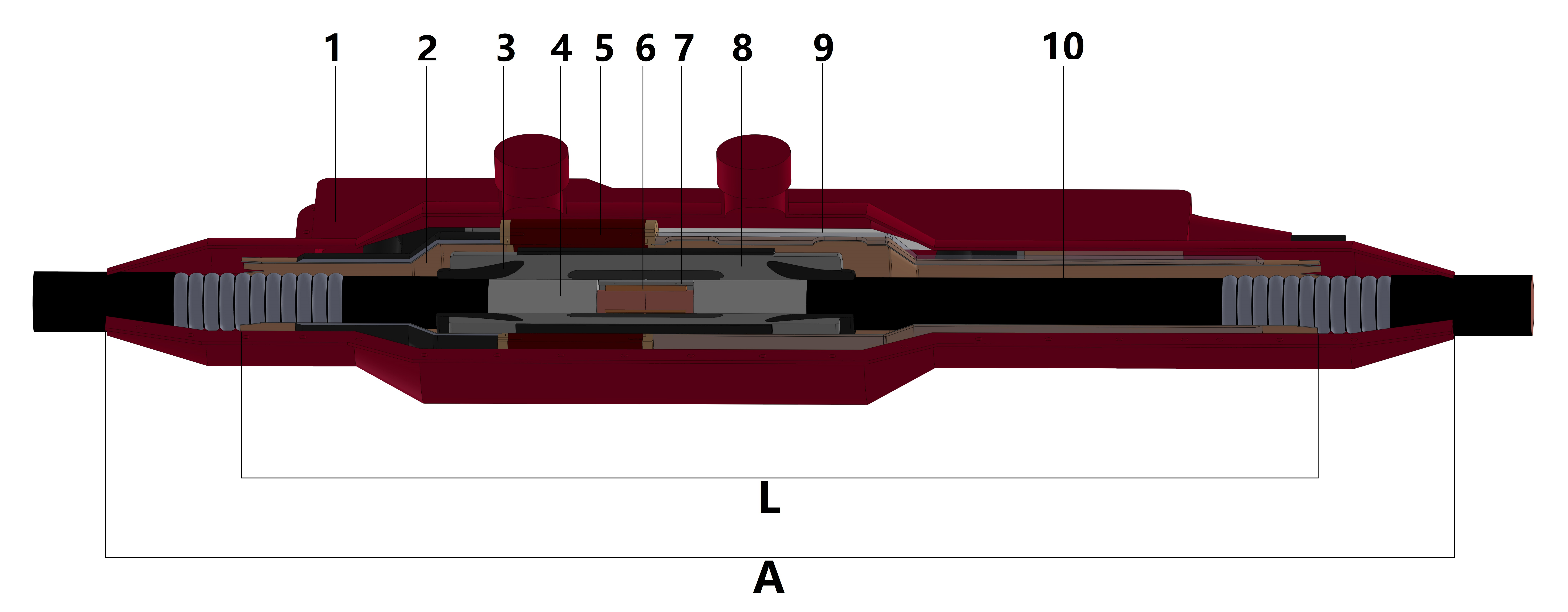

Taille mm | 48/66KV | 64/110KV | 80/138KV | 127 / 220KV |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
Description | du paramètre |
---|---|
Tension nominale (u₀ / u / um) | - U₀ : Tension de fréquence de puissance nominale entre le conducteur et la Terre (KV) - U : Tension du système nominal (KV) - UM : Tension maximale du système (KV) |
Lightning Impulse Restanding Tension (LIWV) | Tension de pointe Le joint peut résister aux coups de foudre (par exemple, 95 kV, 170 kV, 250 kV) |
Fréquence de puissance Tension résistée | Capacité de tension AC (par exemple, 22 kV pendant 5 minutes) |
Niveau de décharge partielle | Devrait être minime (par exemple, <10 pc à 1,5u₀) |
Évaluation actuelle (a) | Capacité de transport en courant continu (dépend de la taille et du matériau du conducteur) |
Courant de court-circuit (Ka, 1s ou 3S) | Courant de défaut maximum que le joint peut gérer sans dommage |
Article | Exigence de test | Type de test | Type de produits | ||||||
48/66 | 64/110 | 127/220 | Bague en porcelaine | Bus composite | Résiliation SIG | Joint droit à travers / isolant | Terminaison de type sec doux | ||
Raccords d'étanchéité, bague en porcelaine, bague composite | 0,25 ± 0,01 MPA / 1H, pas de fuite | R | ✔ | ✔ | ✔ | — | — | ||
Bague époxy | 0,6 ~ 0,7 MPA / 1H, pas de fuite | ||||||||
Test de décharge partielle du corps préfabriqué | 72KV | 96KV | 190KV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Décharge partielle en arrière-plan | |||||||||
Test de tension de la fréquence de puissance corporelle préfabriquée | 120KV | 160KV | 318KV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30min, pas de flashover pas de ventilation | |||||||||
Test de décharge partielle à température ambiante | 72KV | 96KV | 190KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Décharge partielle en arrière-plan | |||||||||
Test de tension de cyclisme thermique | 96KV | 128KV | 254KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 cycles, pas de flashover sans ventilation | |||||||||
Décharge partielle à haute température | 72KV | 96KV | 190KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Décharge partielle en arrière-plan | |||||||||
Test de tension de l'impulsion d'éclairage et le test de tension de puissance ultérieure | 450KV | 550KV | 1050KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 fois, pas de flashover pas de ventilation | |||||||||
120KV | 160KV | 318KV | |||||||
15min, pas de flashover pas de ventilation | |||||||||
Test de tension d'immersion sur la gaine de protection externe de l'articulation entièrement entièrement | 60/75kV Impact les deux extrémités, 30/37,5 kV Impact une extrémité vers le sol | 60/95kvimpact les deux extrémités, 30/47,5 kV Impact une extrémité au sol | T | — | — | — | ✔ | — | |
Test d'étanchéité après avoir installé des accessoires | 0,25 ± 0,01 MPA / 1H, pas de fuite | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test de tension de fréquence de terminaison extérieure sous pluie | 140kv | 185KV | 460kv | T | ✔ | ✔ | — | — | ✔ |
1 min, pas de flashover sans panne | |||||||||
Test de tension post-isolant | 20kV / 1 min, pas de flashover sans panne | T | ✔ | ✔ | — | — | — | ||
Test d'interférence radio de terminaison en plein air | 61KV | 81KV | 140kv | A | ✔ | ✔ | — | — | ✔ |
Interférence radio 1 MHz, tension≤450 μV | Interférence radio 1 MHz, tension≤500 μV | ||||||||
Test d'échantillon d'accessoires | Détecter le système d'accessoires, aucun effet d'erreurs significatif en fonctionnement | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test de tension CC | / | 20kV / 1 min entre le conducteur intérieur et l'écran métallique de joint, pas de panne | T | — | — | — | ✔ | — | |
Conducteur de connexion Polaire (tube) Soudage de soudage Test de performance | Après le sertissage, la résistance totale n'est pas 1,2 fois plus que la même longueur et la même zone de section transversale du conducteur | T | ✔ | ✔ | ✔ | ✔ | ✔ |
