| Quantité: | |
|---|---|
|
| |

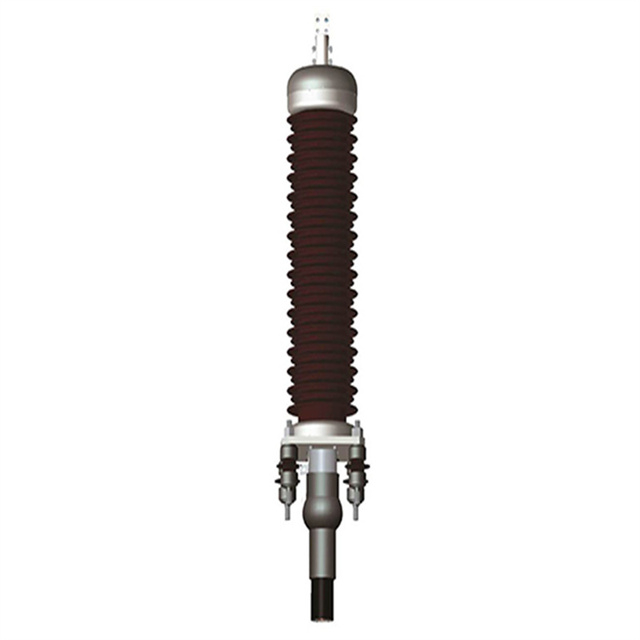

La terminaison de câble d'alimentation extérieure de type porcelaine de porcelaine 76/132 kV est une solution robuste et haute tension conçue pour terminer les câbles d'alimentation dans les sous-stations extérieures et les systèmes de transmission aérienne. En combinant un isolant en porcelaine avec un ajustement métallique conçu par précision, cette terminaison offre une excellente isolation électrique, une résistance mécanique et une résistance à des environnements extérieurs durs. La bague en porcelaine est vitrée pour améliorer l'hydrophobicité et empêcher le flash de pollution, tandis que la connexion du conducteur intérieur comporte une compression ou des joints boulonnés pour une conductivité à faible résistance.
En axé pour fonctionner à 76 kV et 132 kV, la terminaison intègre des électrodes de contrôle des contraintes pour gérer les gradients de champ électrique à l'interface d'isolation par câble, réduisant le risque de décharges partielles. Le boîtier en porcelaine est conçu avec plusieurs hangars pour augmenter la distance de frappe, ce qui le rend adapté aux zones polluées avec des niveaux élevés de poussière, de sel ou de retombées industrielles. La base métallique est galvanisée à chaud pour résister à la corrosion, assurant une fiabilité à long terme dans les zones côtières ou industrielles.
Performance d'isolation supérieure : La bague en porcelaine offre une résistance diélectrique élevée et une résistance aux chocs thermiques, avec une tension de flashover 20% plus élevée que les alternatives composites dans des environnements propres.
Résistance à la pollution : la surface glacée et le profil de la remise minimisent l'accumulation de contaminants, avec 可选防污闪涂层 (revêtements anti-pollution facultatifs) disponibles pour les classes de pollution sévères (IV-V).
Robustesse mécanique : résiste aux vitesses du vent allant jusqu'à 300 km / h et à des charges de glace d'épaisseur de 50 mm, ce qui le rend adapté à des conditions météorologiques extrêmes.
Installation facile : les interfaces de bride standardisées sont conformes aux IEC 60137 et ANSI C57.19, permettant une intégration rapide avec l'appareillage de commutation, les transformateurs et les barres.
Bas d'entretien : la surface inerte de la porcelaine nécessite un nettoyage minimal - lavage généralement de la pression tous les 5 à 7 ans dans les zones polluées.
Sondures extérieures : termine des câbles à haute tension connectés à des disjoncteurs, des transformateurs et des entretiens de foudre dans les grilles régionales et nationales.
Counal Power Plications : L'acier galvanisé et la porcelaine glacée résistante à la corrosion assure une longévité dans les environnements marins chargés de sel.
Sondures industrielles : utilisées dans les usines d'acier, les raffineries et les installations chimiques, résistant aux vapeurs chimiques et à la poussière conductrice à travers des revêtements spécialisés.
Grides à haute altitude : fonctionne de manière fiable à des altitudes jusqu'à 4000 mètres, avec une augmentation de la distance de effrayage compensant la densité de l'air réduite.
Projets de rénovation : Modifiez l'infrastructure de sous-station ancienne, en remplacement des terminaisons dégradées par des solutions de porcelaine sans entretien.
Q: Quelle est la différence entre les terminaisons normales et lourdes de la classe de pollution?
R: Les terminaisons de classe de pollution lourdes ont des hangars plus hauts et une distance de fuite accrue (par exemple, 3100 mm pour 132 kV), adaptée aux zones avec conductivité> 100 μs / cm.
Q: La bague en porcelaine peut-elle résister aux impacts physiques?
R: Bien que la porcelaine soit fragile, la terminaison est conçue avec une bride absorbant les chocs pour minimiser les dommages causés par les vibrations ou les impacts mineurs.
Q: La terminaison est-elle compatible avec les câbles remplis d'huile et isolés XLPE?
R: Oui, il prend en charge divers types de câbles avec des interfaces d'isolation adaptables et des mécanismes d'étanchéité.
Q: Comment la contrainte électrique est-elle gérée au point de terminaison du câble?
R: Un cône de stress gradué en matière semi-conductive égalise le champ électrique, empêchant la concentration au niveau de la coupure du bouclier d'isolation.
Q: Quel est le couple recommandé pour les connexions du conducteur?
R: Les valeurs de couple dépendent de la taille du câble (par exemple, 100-200 nm pour les câbles de 500 mm²), détaillé dans le manuel d'installation pour assurer des connexions à faible résistance.

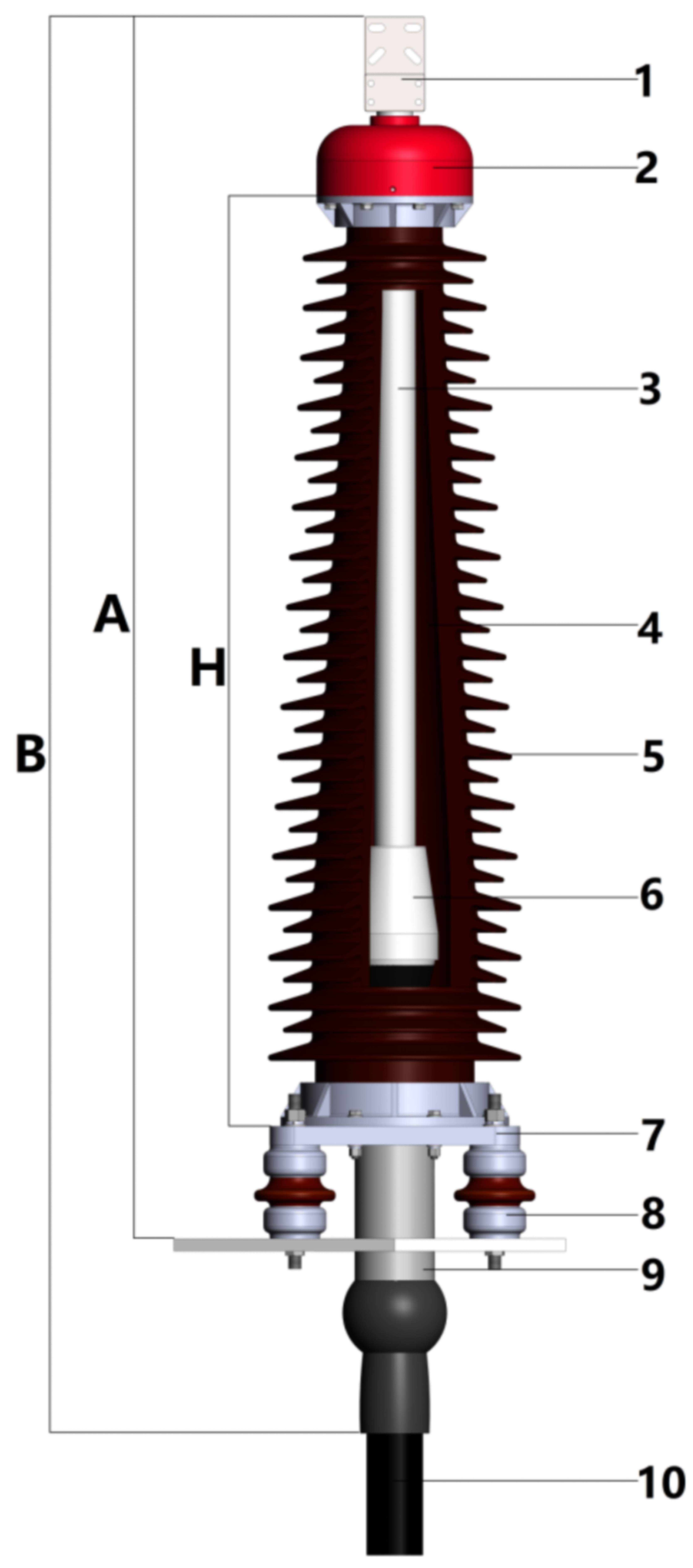

1. Pince de sortie 2. Bouclier de classement 3. Isolation du noyau 4. Polyisobutylène 5. Boulotage de porcelaine 6. Cône de contrainte 7. Plaque fixe 8. Prise en charge de l'isolateur 9. Pipe de queue 10. Câble
S ize mm | 48/66KV | 64/110KV | 80/138KV | 127 / 220KV |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | Φ22 | Φ22 | Φ22 | Φ32 |
Distance de fuite | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| Description | du paramètre |
|---|---|
| Tension nominale (UR) | Tension du système (par exemple, 11 kV, 33 kV, 132 kV) |
| Lightnning Impulse Restand Tension (BIL) | Tension de pointe La bague peut résister (par exemple, 95 kV pour les systèmes de 11 kV, 550 kV pour 132 kV) |
| Fréquence de puissance Tension résiduelle (1 min AC) | Tension de test AC de courte durée (par exemple, 28 kV pour 11 kV, 230 kV pour 132 kV) |
| Niveau de décharge partielle | MP maximum autorisé (généralement <10 pc pour les bagues HV) |
| Distance de fuite | Distance de surface minimale pour éviter le flash (dépend du niveau de pollution) |
| Perte diélectrique (tan Δ) | Mesure de la qualité de l'isolation (devrait être faible, par exemple, <0,5%) |
Article | Exigence de test | Type de test | Type de produits | ||||||
48/66 | 64/110 | 127/220 | Bague en porcelaine | Bus composite | Résiliation SIG | Joint droit à travers / isolant | Terminaison de type sec doux | ||
Raccords d'étanchéité, bague en porcelaine, bague composite | 0,25 ± 0,01 MPA / 1H, pas de fuite | R | ✔ | ✔ | ✔ | — | — | ||
Bague époxy | 0,6 ~ 0,7 MPA / 1H, pas de fuite | ||||||||
Test de décharge partielle du corps préfabriqué | 72KV | 96KV | 190KV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Décharge partielle en arrière-plan | |||||||||
Test de tension de la fréquence de puissance corporelle préfabriquée | 120KV | 160KV | 318KV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30min, pas de flashover pas de ventilation | |||||||||
Test de décharge partielle à température ambiante | 72KV | 96KV | 190KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Décharge partielle en arrière-plan | |||||||||
Test de tension de cyclisme thermique | 96KV | 128KV | 254KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 cycles, pas de flashover sans ventilation | |||||||||
Décharge partielle à haute température | 72KV | 96KV | 190KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Décharge partielle en arrière-plan | |||||||||
Test de tension de l'impulsion d'éclairage et le test de tension de puissance ultérieure | 450KV | 550KV | 1050KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 fois, pas de flashover pas de ventilation | |||||||||
120KV | 160KV | 318KV | |||||||
15min, pas de flashover pas de ventilation | |||||||||
Test de tension d'immersion sur la gaine de protection externe de l'articulation entièrement entièrement | 60/75kV Impact les deux extrémités, 30/37,5 kV Impact une extrémité vers le sol | 60/95kvimpact les deux extrémités, 30/47,5 kV Impact une extrémité au sol | T | — | — | — | ✔ | — | |
Test d'étanchéité après avoir installé des accessoires | 0,25 ± 0,01 MPA / 1H, pas de fuite | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test de tension de fréquence de terminaison extérieure sous pluie | 140kv | 185KV | 460kv | T | ✔ | ✔ | — | — | ✔ |
1 min, pas de flashover sans panne | |||||||||
Test de tension post-isolant | 20kV / 1 min, pas de flashover sans panne | T | ✔ | ✔ | — | — | — | ||
Test d'interférence radio de terminaison en plein air | 61KV | 81KV | 140kv | A | ✔ | ✔ | — | — | ✔ |
Interférence radio 1 MHz, tension≤450 μV | Interférence radio 1 MHz, tension≤500 μV | ||||||||
Test d'échantillon d'accessoires | Détecter le système d'accessoires, aucun effet d'erreurs significatif en fonctionnement | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test de tension CC | / | 20kV / 1 min entre le conducteur intérieur et l'écran métallique de joint, pas de panne | T | — | — | — | ✔ | — | |
Conducteur de connexion Polaire (tube) Soudage de soudage Test de performance | Après le sertissage, la résistance totale n'est pas 1,2 fois plus que la même longueur et la même zone de section transversale du conducteur | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
