Les accessoires pour câbles rétractables à froid 6-35 kV sont des solutions hautes performances pour les terminaisons et les joints des câbles d'alimentation moyenne tension. La série comprend :

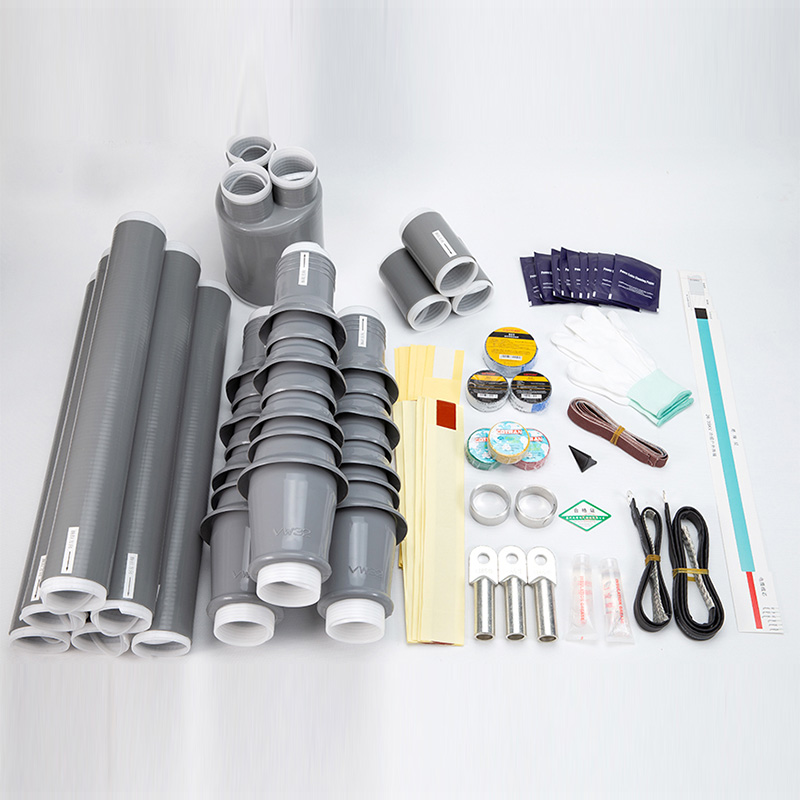

Terminaison intérieure rétractable à froid 4E NLS

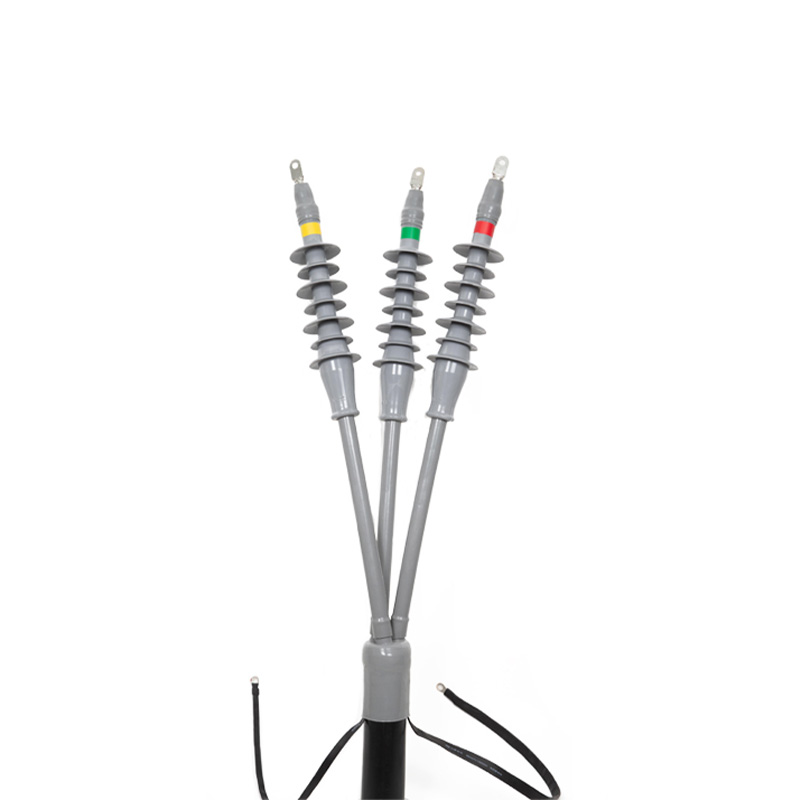

Terminaison extérieure rétractable à froid 4E WLS

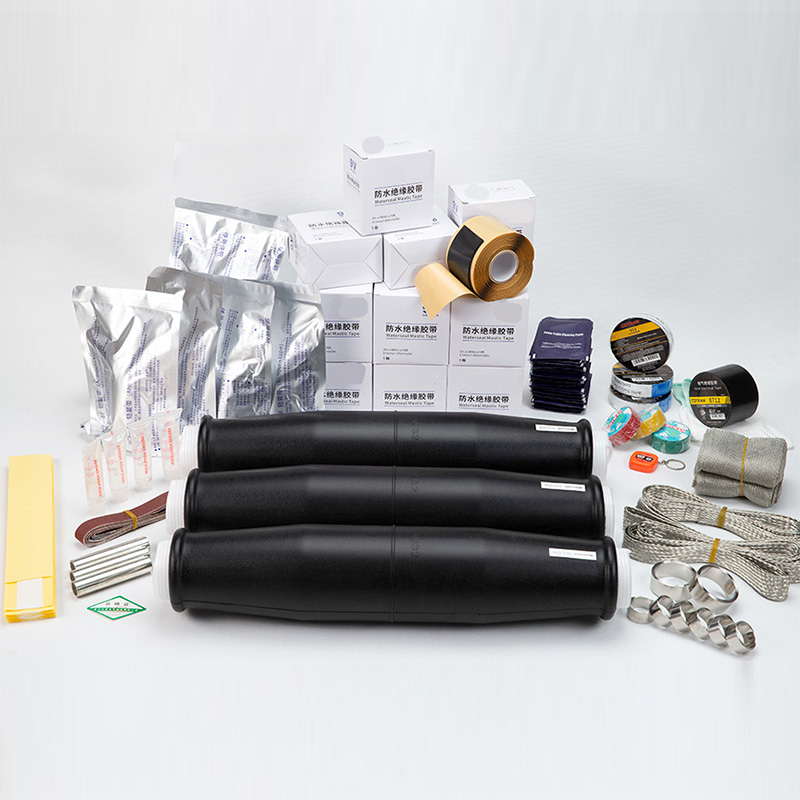

Joint intermédiaire rétractable à froid 4E JLS
Ces accessoires sont principalement composés de :
Corps préfabriqué (cône de contrainte intégré + corps isolant)
Terminaisons (intérieures ou extérieures) ou tube de raccordement (pour joint central)
Doigt multiconducteur rétractable à froid (pour câbles multiconducteurs)
Tubes isolants rétractables à froid et tubes colorimétriques
Le corps préfabriqué est fabriqué par moulage par injection de caoutchouc de silicone liquide, offrant une stabilité à long terme, une distribution uniforme du champ électrique et une pression radiale constante sur le corps du câble.
D'excellentes caractéristiques d'interface empêchent la rupture des lignes de fuite respiratoires pendant le fonctionnement du câble. Les terminaisons et les tubes de connexion sont conçus pour répondre aux exigences en matière de matériaux d'âme du câble et aux spécifications des utilisateurs, garantissant ainsi une protection d'isolation fiable et des performances d'étanchéité.
| Description | des fonctionnalités |
|---|---|
| Excellente matière première | Corps préfabriqué en caoutchouc de silicone liquide de haute qualité – excellente isolation, allongement, résistance à la rupture et faible déformation résiduelle après expansion |
| Structure rétractable à froid | Fabriqué à l'aide d'un équipement d'expansion avancé et de tubes de support, garantissant l'intégrité du produit sans dommage pendant l'expansion |
| Installation facile | Aucune formation particulière n'est requise ; faible coût de main d'œuvre grâce à une installation simple et sans outil |
| Valeur | du paramètre |
|---|---|
| Tension nominale | 6kV – 35kV |
| Fréquence de puissance Tension résistée | Selon CEI 60502 (en fonction de la classe de tension) |
| Tension de tenue aux impulsions de foudre | Selon CEI 60502 |
| Niveau de décharge partielle | ≤ 10 pC à 1,73 U₀ |
| Courant nominal | Jusqu'à 630 A / 800 A / 1 250 A (selon la taille du câble) |
| Courant de court-circuit (1 seconde) | Jusqu'à 31,5 kA |
| Température de fonctionnement | -40 ° C à + 90 ° C |
| Type de produit | Modèle | Application |
|---|---|---|
| Terminaison intérieure rétractable à froid | 4E NLS | Pour appareillage de commutation, transformateurs et panneaux intérieurs |
| Terminaison extérieure rétractable à froid | 4E WLS | Pour les lignes aériennes extérieures, les sous-stations et les installations exposées |
| Joint intermédiaire rétractable à froid | 4E JLS | Pour la connexion directe de câbles XLPE ou PILC |
| Application | sectorielle |
|---|---|
| Réseaux de distribution d'énergie | Distribution primaire et secondaire 6kV – 35kV |
| Sous-stations | Terminaisons de transformateurs et d'appareillages de commutation |
| Installations industrielles | Usines, mines, installations pétrochimiques |
| Énergie renouvelable | Parcs solaires, connexions éoliennes |
| Infrastructure | Tunnels, aéroports, voies ferrées |
| Description | des avantages |
|---|---|
| Silicone liquide de haute qualité | Propriétés électriques et mécaniques supérieures |
| Technologie de rétraction à froid | Aucune chaleur requise – installation plus sûre et plus rapide |
| Champ électrique uniforme | Le cône de contrainte intégré garantit un fonctionnement sans PD |
| Étanche et scellé | Protection fiable contre la pénétration de l'humidité |
| Longue durée de vie | Plus de 30 ans dans des conditions normales de fonctionnement |
| Compatibilité étendue des câbles | Convient aux câbles XLPE, EPR et PILC ; conducteurs en cuivre ou en aluminium |
Tension nominale uo / u (um) kv | 6/10 (12,5) | 8.7 / 15 (17,5) | 26/35 (40,5) | Railway Uo = 27,5 | Résultat du test | |||
Test de tension de fréquence de 5 minutes | Pas de flashover, sans panne sous 4.5uo | Pas de flashover, sans panne | ||||||
Tension de fréquence de 1 min sous test de pluie | Pas de flashover, sans panne sous 4UO | Pas de flashover, sans panne | ||||||
Décharge partielle à test de température ambiante | Volume de décharge sous 1,73UO ≤10pc | ≤1,6pc | ||||||
Cycle de chargement de tension constante dans le test d'air | 2,5uo chauffé et conducteur à une température à 95-100 ° C trois fois, pas de flashover, sans panne | Pas de flashover, sans panne | ||||||
Décharge partielle à un test à haute température | Conducteur de câble chauffé à 95-100C, volume de décharge sous 1,73UO ≤10pc | ≤1,6pc | ||||||
Décharge partielle à test de température ambiante | Volume de décharge sous 1,73UO ≤10pc | ≤1,6pc | ||||||
Tension d'impulsion à un test à haute température | 75 kV | 95 kV | 200 kV | 250 kV | Pas de flashover, sans panne | |||
Conducteur de câble chauffé à 95-100 ° C, à la fois une polarité positive et négative 10 fois, pas de flashover, sans panne | ||||||||
Test de cycle de chargement de tension constante | 2,5uo chauffé et conducteur à une température à 95-100 ° C soixante fois, pas de flashover, sans panne | Pas de flashover, sans panne | ||||||
Décharge partielle à un test à haute température | Conducteur de câble chauffé à 95-100 ° C ,, Volume de décharge sous 1,73UO ≤10pc | ≤1,6pc | ||||||
Décharge partielle à test de température ambiante | Volume de décharge sous 1,73UO ≤10pc | ≤1,6pc | ||||||
Test de tension d'impulsion | 75 kV | 95 kV | 200 kV | 250 kV | Pas de flashover, sans panne | |||
Polarité positive et négative 10 fois, pas de flashover, sans panne | ||||||||
Test de tension de fréquence de 15 minutes | Pas de flashover, sans panne sous 2,5uo | Pas de flashover, sans panne | ||||||
Test de pulvérisation saline de terminaison extérieure | 1,25 UO, 1000h, pas de flashover, sans panne, pas de corrosion électrique significative et de dommages mécaniques | Pas de flashover, sans panne | ||||||
Test humide de terminaison intérieure | 1,25 UO, 300h, pas de flashover, sans panne, pas de corrosion électrique significative et de dommages mécaniques | Pas de flashover, sans panne | ||||||

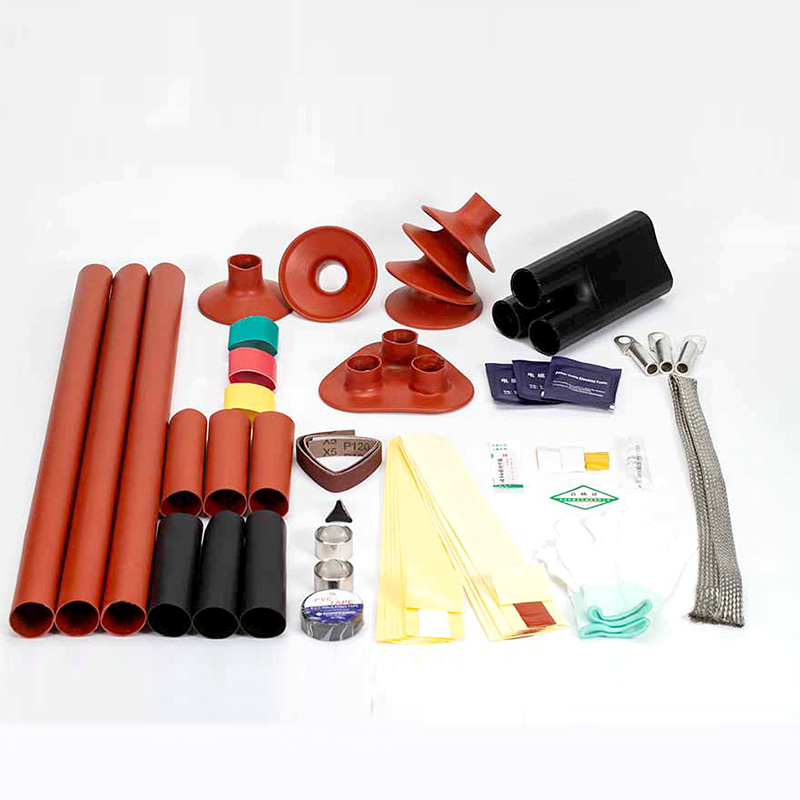

Accessoires de câbles 6-35KV thermiques :
4E-NRS, 4E-WRS, 4E-JRS Les accessoires de câbles de série rétractable sont appliqués à 35 kV et en dessous du câble en caoutchouc. Les accessoires de câbles thermiques utilisent le polymère d'importation multiphasé, ce sont les produits de mise à jour des accessoires de câbles de type enveloppés. Avec une installation pratique, continuez une pression radiale appropriée sur le corps du câble, la caractéristique de l'interface est bonne. Le tube de contrôle de contrainte de type paramètre pour améliorer la distribution du champ électrique, qui peut résoudre efficacement la section du bouclier extérieur du câble dans le problème de concentration de contrainte électrique. Les propriétés électriques sont améliorées à partir des accessoires de câbles de type enveloppés pour assurer la sécurité et le fonctionnement fiable. Les composants principaux sont tubulaires, comprenant essentiellement le tube de contrôle de contrainte, le tube d'isolation, le tube à trois doigts, le manchon de protection du tube scellé, etc.
Performances principales et caractéristiques de la structure ：
Performances techniques: Respectez BS EN 50181, IEC60502, GB / T12706 Exigences.
Matières premières thermiques: le tube de contrainte est le type de paramètre, le champ électrique bien distribué au lieu de coupe du câble isolant. Le tube isolant a un effet d'insilation, le manchon de protection a un effet de protection. Le rétrécissement thermique du produit est assez stable, peut se rétrécir à la taille d'origine en état de chauffage, la déformation résiduelle est petite. Tous les produits traitent la formation dans l'usine. Il n'est pas nécessaire d'utiliser le feu, pas de formation spéciale, l'installation est simple et rapide.
Il a une résistance à la saleté, au vieillissement et à une bonne étanche, avec des performances supérieures à la chaleur froide.
La surface est lisse et belle.
Non | Nom | Modèle | Tension | Section transversale du câble | Tension | Section transversale du câble |
1 | Terminaison intérieure rétractable | 4E-NRS-8.7 / 15-1 | 6/10 8.7 / 10 8.7 / 15 | 25 ～ 70 mm² | 8.7 / 15 | 25 ～ 50 mm² |
4E-NRS-8.7 / 15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4E-NRS-8.7 / 15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4E-NRS-8.7 / 15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||
2 | Terminaison extérieure de rétrécissement thermique | 4E-WRS-8.7 / 15-1 | 25 ～ 70 mm² | 25 ～ 50 mm² | ||
4E-WRS-8.7 / 15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4E-WRS-8.7 / 15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4E-WRS-8.7 / 15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||

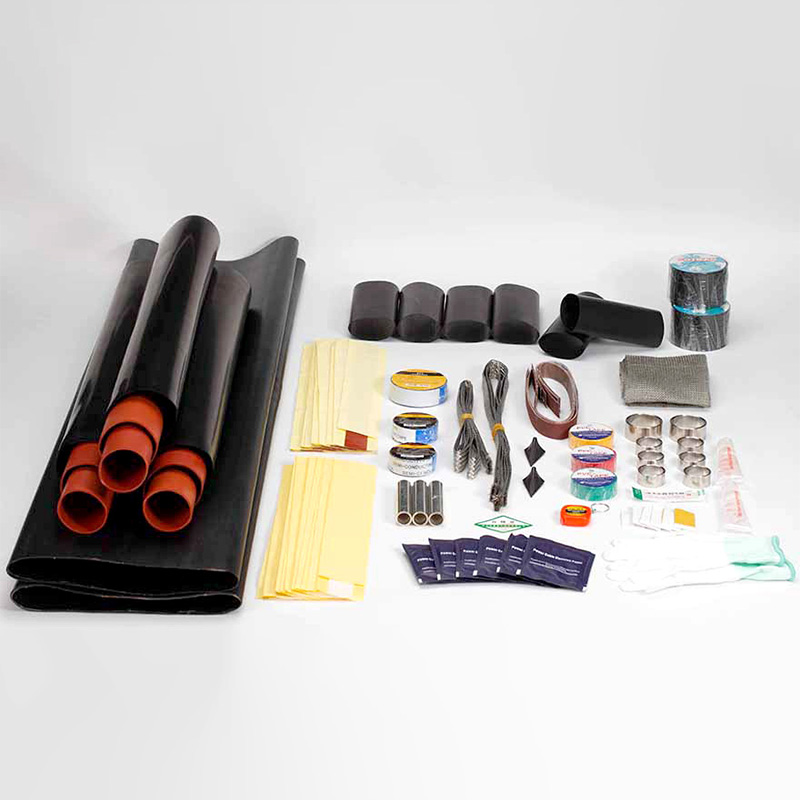

3 | Joix du milieu du rétrécissement thermique | 4E-JRS-8.7 / 15-1 | 25 ～ 70 mm² | 25 ～ 50 mm² | ||
4E-JRS-8.7 / 15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4E-JRS-8.7 / 15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4E-JRS-8.7 / 15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||
4 | Terminaison intérieure rétractable | 4E-NRS-26 / 35-1 | 18/30 21/35 26/35 | 50 ～ 150 mm² | 26/35 | 50 ～ 120 mm² |
4E-NRS-26 / 35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-NRS-26 / 35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-NRS-26 / 35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
5 | Terminaison extérieure de rétrécissement thermique | 4E-WRS-26 / 35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4E-WRS-26 / 35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-WRS-26 / 35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-WRS-26 / 35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
6 | Joix du milieu du rétrécissement thermique | 4E-JRS-26 / 35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4E-JRS-26 / 35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-JRS-26 / 35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-JRS-26 / 35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² |
Scénarios d'application
Système d'alimentation à moyenne tension: applicable aux systèmes de transmission et de distribution d'alimentation avec des niveaux de tension de 6-35kV.
Construction des infrastructures urbaines: particulièrement adapté à la pose de câbles souterraines pour assurer la stabilité de l'alimentation urbaine.
Avantages du produit
Processus d'installation simple: en utilisant la technologie de rétractation à froid, aucune formation spéciale n'est requise et l'installation est rapide et pratique.
Stabilité à long terme: le produit a d'excellentes performances électriques et une capacité anti-âge, et peut fonctionner de manière stable, même dans des environnements à haute température à long terme et à une humidité élevée.
FAQ
Q: À quels niveaux de tension des câbles les produits sont-ils adaptés?
R: Nos accessoires de câbles de rétrécissement à froid à la tension moyenne conviennent aux systèmes de câbles avec des niveaux de tension de 6 à 35 kV, couvrant une variété de bornes et de joints intermédiaires pour répondre à différentes exigences d'application.
Q: Comment installer des accessoires de câbles rétractables à froid?
R: Ce produit est très simple dans la conception et utilise une technologie de rétrécissement à froid, donc aucune formation spéciale n'est requise. Suivez simplement le manuel d'installation fourni.
