Accessoires de câbles basse tension:

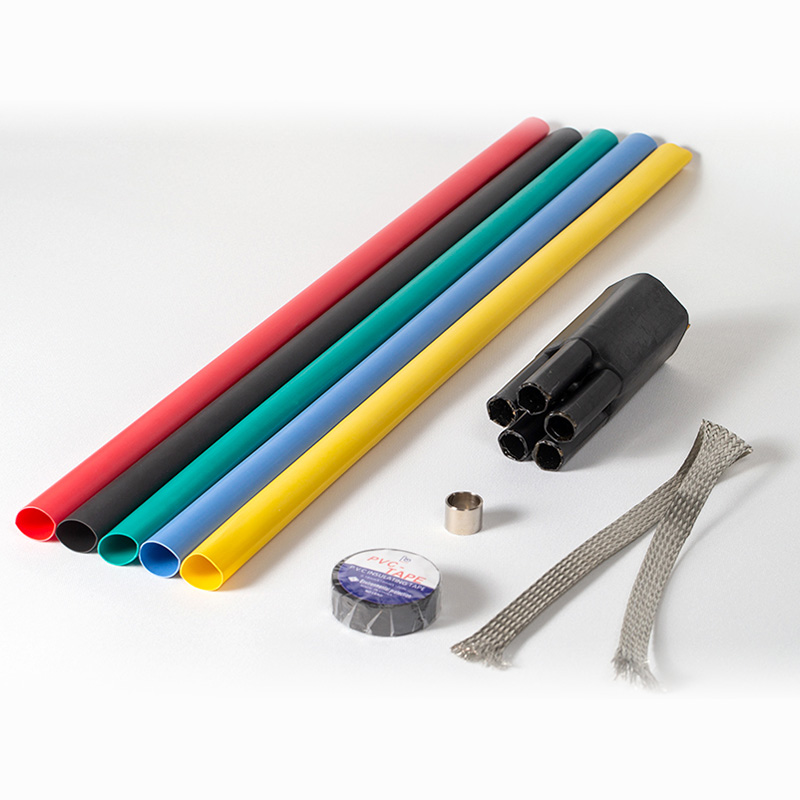

1kV h mange s hrinkable c capable a ccessories :
Les accessoires de câbles rétractables 1KV sont largement utilisés dans le traitement de la terminaison des câbles 1 kV et la connexion moyenne, les produits sont divisés en deux noyaux, trois noyaux, quatre noyaux et cinq noyaux.
Spécifications techniques
Article | Exigences | Tester le contenu | Résultat |
Test de tension de fréquence de puissance de 1 min | 4kV pas de flashover, pas de panne | 4kV 1min Pas de flashover, pas de panne | Passer |
Test du cycle de charge (3 cycles) | Chauffage 5H, refroidissement 3H, température du conducteur est de 75 ℃ lors du chauffage. | Chauffage 5H, refroidissement 3H, température du conducteur est de 75 ℃ lors du chauffage. | Comme le même résultat de test suivant |
Test de tension de la fréquence de puissance 4H | 2,4 kV pas de flashover, pas de ventilation | 2,4 kV 4h pas de flashover, pas de panne | Passer |
Spécifications du produit
| Modèle | Zone de section transversale |
Terminaison de chaleur à câble mono-noyau de 1kV | Sty-1/1 × -0 | 4-6 |
Sty-1/1 × 0 | 10-16 | |
Sty-1/1 × 1 | 25-50 | |
Sty-1/1 × 2 | 70-120 | |
Sty-1/1 × 3 | 150-240 | |
Sty-1/1 × 4 | 300-400 | |
Terminure thermique de 1 kV du câble à deux noyau | Sty-1/2 × -0 | 4-6 |
Sty-1/2 × 0 | 10-16 | |
Sty-1/2 × 1 | 25-50 | |
Sty-1/2 × 2 | 70-120 | |
Sty-1/2 × 3 | 150-240 | |
Sty-1/2 × 4 | 300-400 | |
Terminure thermique de 1 kV de câble à trois noyau | Sty-1/3 × -0 | 4-6 |
Sty-1/3 × 0 | 10-16 | |
Sty-1/3 × 1 | 25-50 | |
Sty-1/3 × 2 | 70-120 | |
Sty-1/3 × 3 | 150-240 | |
Sty-1/3 × 4 | 300-400 | |
1kV à quatre noyaux terminaison thermiquement rétractable | Sty-1/4 × -0 | 4-6 |
Sty-1/4 × 0 | 10-16 | |
Sty-1/4 × 1 | 25-50 | |
Sty-1/4 × 2 | 70-120 | |
Sty-1/4 × 3 | 150-240 | |
Sty-1/4 × 4 | 300-400 | |
1kV à cinq noyaux terminaison thermiquement rétrospective | Sty-1/5 × -0 | 4-6 |
Sty-1/5 × 0 | 10-16 | |
Sty-1/5 × 1 | 25-50 | |
Sty-1/5 × 2 | 70-120 | |
Sty-1/5 × 3 | 150-240 | |
Sty-1/5 × 4 | 300-400 | |
Câble à noyau unique 1kV | Sjy-1/1 × -0 | 4-6 |
Sjy-1/1 × 0 | 10-16 | |
SJY-1/1 × 1 | 25-50 | |
SJY-1/1 × 2 | 70-120 | |
SJY-1/1 × 3 | 150-240 | |
SJY-1/1 × 4 | 300-400 | |
1kV Joix du milieu de la chaleur du câble à deux carottes rétractable | SJY-1/2 × -0 | 4-6 |
Sjy-1/2 × 0 | 10-16 | |
Sjy-1/2 × 1 | 25-50 | |
SJY-1/2 × 2 | 70-120 | |
SJY-1/2 × 3 | 150-240 | |
SJY-1/2 × 4 | 300-400 | |
1kV à trois carottes du câble thermique rétractable joint central | SJY-1/3 × -0 | 4-6 |
SJY-1/3 × 0 | 10-16 | |
SJY-1/3 × 1 | 25-50 | |
SJY-1/3 × 2 | 70-120 | |
SJY-1/3 × 3 | 150-240 | |
SJY-1/3 × 4 | 300-400 | |
1kV à quatre noyaux Câble Thermable Joints moyens rétrospectifs | SJY-1/4 × -0 | 4-6 |
Sjy-1/4 × 0 | 10-16 | |
Sjy-1/4 × 1 | 25-50 | |
SJY-1/4 × 2 | 70-120 | |
SJY-1/4 × 3 | 150-240 | |
SJY-1/4 × 4 | 300-400 | |
1kV Five Core Cable Tiche rétractable Joix du milieu | SJY-1/5 × -0 | 4-6 |
Sjy-1/5 × 0 | 10-16 | |
SJY-1/5 × 1 | 25-50 | |
SJY-1/5 × 2 | 70-120 | |
SJY-1/5 × 3 | 150-240 | |
SJY-1/5 × 4 | 300-400 |

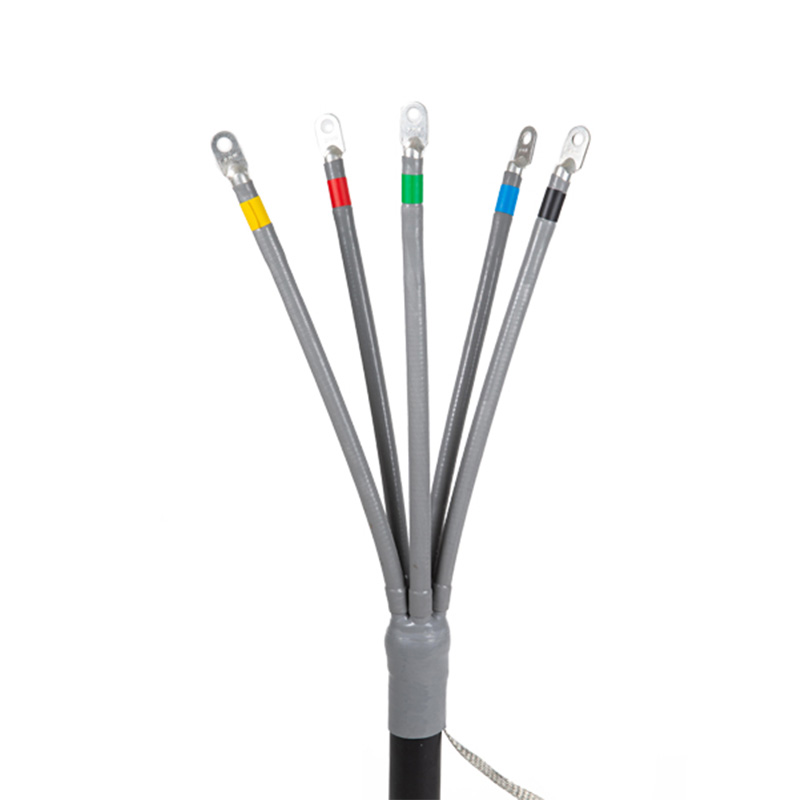

Accessoires de câble rétrosisable à froid 1kV :
1 、 Fiches techniques de matières premières
Non. | Article | Unité | Indice | Méthode d'essai |
1 | Trenile srength | MPA | ≥ 5,5 | GB / T 528-2009 |
2 | Allongement à la pause | % | ≥480 | GB / T 528-2009 |
3 | Dureté (rivage a) | 40 ± 2 | GB / T 531.1-2009 | |
4 | Force de déchirure | N / mm | ≥35 | GB / T 529-2008 |
5 | Résistance à la tension | Kv / mm | ≥20 | GB / T 1695-2005 |
6 | Resistivité électrique de volume | Ω • cm | ≥1015 | GB / T 1692-2008 |
7 | Coefficient diélectrique | 2,8 ~ 3,5 | GB / T 1693-2007 | |
8 | Tangente de perte diélectrique | ≤0,01 | GB / T 1693-2007 | |
9 | Résistance au suivi | ≥1A3,5 | GB / T 6533-2003 |
2 、 Normes de fabrication: CEI 60502 (équivalent à GB / T 12706).
Accessoires de câble rétractable à froid 1kV principaux données techniques
Non. | Article | Exigences | Exigences techniques |
1 | 8kV ， 5 minutes | 8kV / 5min | |
2 | Test de tension | 7.2kV ， 4H | 7.2kV ， 4H |
3 、 Condition d'environnement
3.1 Lieu d'installation: intérieur ou extérieur.
3.2 Hauteur d'altitude: ≤1000m
3.3 Niveau de pollution: IV
3,4 Max. COUVERTURE DE GLACE: 10 mm
3.5 Température de l'environnement: -40 ℃～ + 45 ℃
3,6 Max. Vitesse du vent: pas plus de 35 m / s (égal à la pression du vent: 700pa)
3,7 Treatrice Niveau: 7
4 、 Données techniques principales
4.1 Tension Rusineuse: 0,6 / 1kV
4.2 Conducteur Température:
Répondre aux mêmes exigences de température que les câbles qui correspondaient aux accessoires.
4.3 Le niveau d'isolation des accessoires de câble ne doit pas être inférieur à celui des câbles d'ajustement.
4.4 Les accessoires de câble doivent inclure tous les raccords pertinents et les matériaux de consommation qui ont besoin pendant l'installation.
4.5 Tous les accessoires rétractables à froid doivent passer les tests et inspections d'usine avant sa livraison. La surface des produits doit être lisse, pas de points noirs visibles, de fosses ou de fissures en raison de mauvais matériaux ou d'une mauvaise technologie de fabrication. La dimension de construction doit répondre aux exigences du dessin.
5 、
5.1 Breakout de raccords
5.2 tubes insulants (longueur d'origine: 450 mm)
5.3 bandes PVC
5.4 Adhésif de remplissage
5.5 Câbs (Selon les exigences de commande spécifiques au client)
