Accessoires de câbles haute tension:

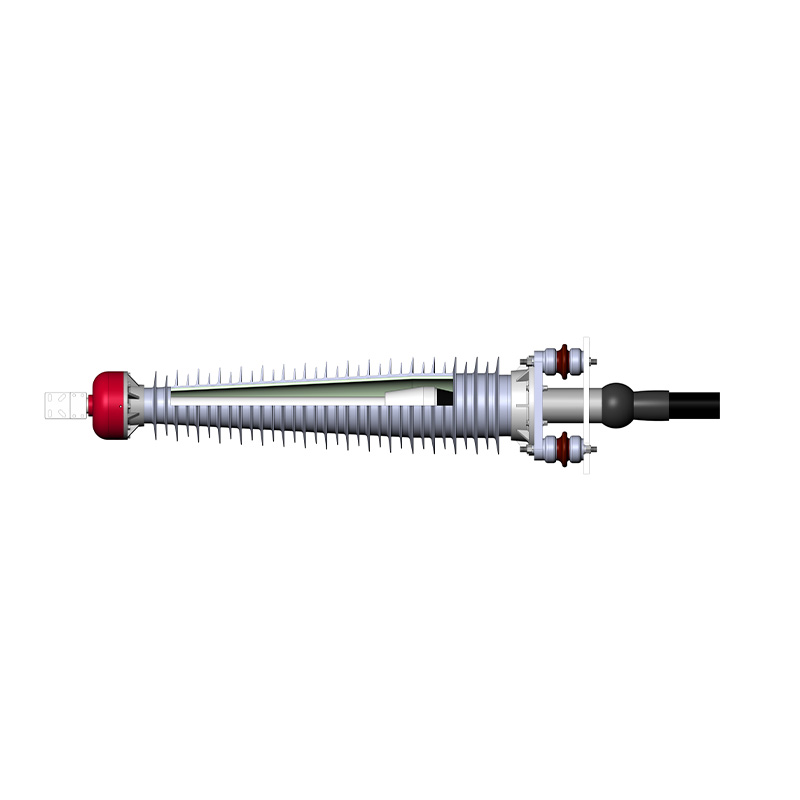

Suise composite 66KV-500KV terminaison extérieure:
Notre entreprise produit deux séries principales de terminaison en plein air de la bague composite, 4E-YJZWCF3 et 4E-YJZWCF4, qui sont largement utilisées pour les lignes aériennes de haute tension extérieures et les connexions de câbles avec le grade antifoullant de grade III et le grade IV. Ils sont composés de terminaison, de cône de contrainte, de bague de coulée composite et de tube de queue. Nous utilisons le moulage par injection de caoutchouc de silicone liquide importé pour fabriquer un cône de contrainte, qui a une stabilité à long terme de la puissance de maintien durable et de la capacité uniforme du champ électrique. La bague de coulée composite utilise une structure de jupe avec des tubes d'isolation en fibre de verre époxy à haute résistance recouverts de caoutchouc de silicone. La bague de coulée composite est remplie d'huile isolante avec d'excellentes propriétés d'isolation électrique, et la dissolution ou la pentration mutuelle est aussi faible que 1/1000 entre le cône de contrainte silastique pour assurer le fonctionnement sûr à long terme du produit. Notre produit utilise une structure d'étanchéité multiple qui peut effectivement empêcher la fuite d'immersion d'eau et d'huile d'isolation. Tous les joints utilisent un matériau en caoutchouc NBR ou en silicium importé. Tous les matériaux bruts de fixation sont en acier inoxydable avec de bonnes performances d'étanchéité étanche.
La terminaison en plein air de la bague composite présente non seulement tous les avantages de la bague en porcelaine, mais a également les performances supérieures suivantes:
MÉCANIQUE: La résistance mécanique de la couche intérieure est la fibre de verre époxy qui est meilleure que la bague en porcelaine, avec de meilleures performances mécaniques.
Preuve d'explosion: la couche de jupe silastique couvrant l'extérieur est douce, évite efficacement ou réduit considérablement les dommages après une explosion causée par un équipement personnel ou adjacent, avec une meilleure sécurité que la bague en porcelaine dans les zones densément peuplées.
Transport: Le poids de la bague de coulée composite est inférieur à 1/5 de la bague en porcelaine. L'excellente résistance mécanique intérieure et la couche externe douce est une résistance davantage à la compression à l'effondrement, réduisant efficacement le coût du transport et de l'installation.
Résistance aux intempéries: la couche extérieure en caoutchouc de silicium a une excellente résistance aux intempéries, une capacité d'auto-nettoyage des taches, des UV et une résistance au vieillissement. L'IEC60815 montre clairement que la distance de fluage de la bague en porcelaine n'est que de 17 mm / kV, légèrement supérieure au niveau d'anti-I, tandis que la distance de fluage silastic est jusqu'à 25 mm / kV, atteint le niveau d'anti-III.
Nettoyage libre: Le caoutchouc en silicone a une excellente répulsion en eau avec une bonne capacité d'auto-nettoyage, le nettoyage de base de la panne de courant gratuit (le taux de nettoyage de la panne de la porcelaine est généralement une fois par an), réduit considérablement les coûts d'entretien.
Le niveau de tension de la section de support du câble est le suivant:
48 / 66KV ～ 56 / 77KV 150 ~ 1400 mm² ；
64 / 110kV ～ 76/138KV 240 ~ 1600 mm² ；
127 / 220KV ～ 290 / 500KV 400 ~ 3000 mm² ；
66KV-500KV Porcelaine Buisse d'extérieur: terminaison extérieure:
Notre entreprise produit deux séries principales de terminaison extérieure de la bague en porcelaine, 4E-YJZWC3 et 4E-YJZWC4, qui sont largement utilisées pour les lignes aériennes à haute tension en plein air et les connexions de câbles avec le grade antifouling de grade III, et le grade IV. Ils sont composés de terminaison, de cône de contrainte, de bague en porcelaine et de tube de queue. Nous utilisons le moulage par injection de caoutchouc de silicone liquide importé pour fabriquer un cône de contrainte, qui a une stabilité à long terme de la puissance de maintien durable et de la capacité uniforme du champ électrique. La bague en porcelaine utilise une porcelaine électrique inorganique à haute résistance avec des performances stables. La bague en porcelaine utilise la structure de la jupe, l'ensemble est conique avec un bon flash anti-monnaie, une résistance aux intempéries, des marques anti-fuite, une capacité anti-érosion et un répulsif en eau. La porcelaine est remplie d'huile isolante avec d'excellentes propriétés d'isolation électrique, et la dissolution ou la pentration mutuelle est aussi faible que 1/1000 entre le cône de contrainte silasastique pour assurer le fonctionnement sûr à long terme du produit. Notre produit utilise une structure d'étanchéité multiple qui peut effectivement empêcher la fuite d'immersion d'eau et d'huile d'isolation. Tous les joints utilisent un matériau en caoutchouc NBR ou en silicium importé. Tous les matériaux bruts de fixation sont en acier inoxydable avec de bonnes performances d'étanchéité étanche.
La bague en porcelaine a une histoire de fonctionnement sûre à long terme plus de cent ans dans l'industrie de l'énergie, ce qui est le meilleur exemple d'une utilisation mature.
Le niveau de tension de la section de support du câble est le suivant:
48 / 66KV ～ 56 / 77KV 150 ~ 1400 mm² ；
64 / 110kV ～ 76/138KV 240 ~ 1600 mm² ；
127 / 220KV ～ 290 / 500KV 400 ~ 3000 mm² ；

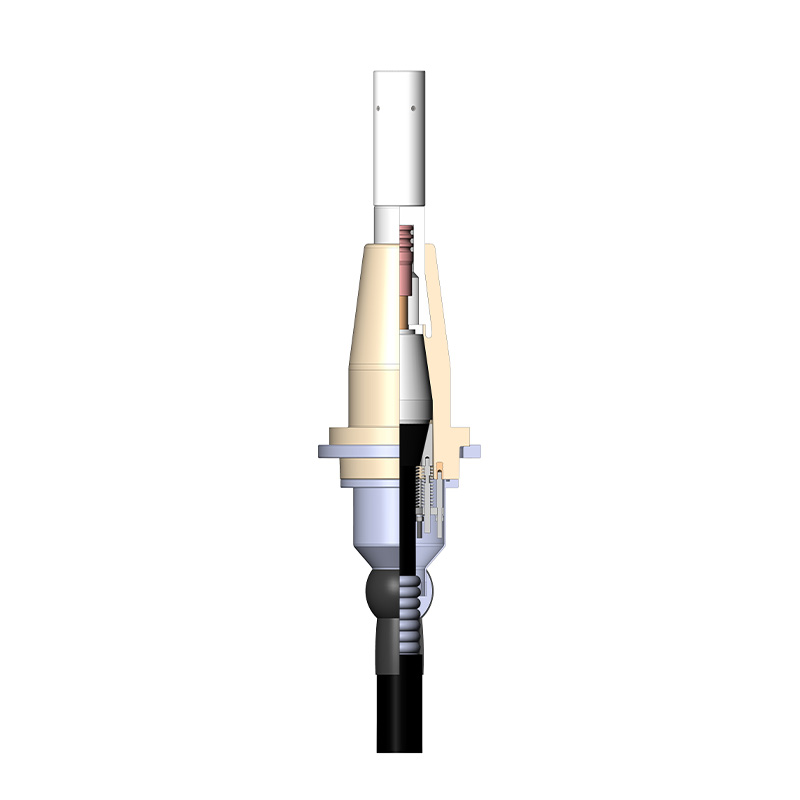

66KV-500KV TYPE PLUGMABLE TIM TISSE:
Notre entreprise produit deux terminaisons SEC SEC GIS 4E-YJZGGC, 4E-YJZGGCD FINITION SEC SEC GIS et 4E-YJZGGCC Long Plug Dry SEC GIS, largement utilisé pour l'équipement électrique SIG et les connexions de câbles. Ils sont composés de puissance extérieure, de coulée époxy, de cône de contrainte préfabriqué, de conique et de tube de queue. Le corps principal du caoutchouc de silicone doux préfabriqué est l'utilisation de la moulure en caoutchouc de caoutchouc de silicone liquide importé, la structure sèche à long terme, qui a une stabilité à long terme de la puissance de maintien durable et de la capacité uniforme du champ électrique. L'époxy utilise la moulure de coulée à vide à la résine époxy, la structure de séchage serrée du toit en cône. Il n'est pas nécessaire de remplir le gaz ou le pétrole isolant, assurez-vous efficacement le fonctionnement sûr à long terme du produit. Notre produit utilise une structure d'étanchéité multiple qui peut empêcher efficacement la fuite d'immersion d'eau. Tous les joints utilisent un matériau en caoutchouc NBR ou en silicium importé. Tous les matériaux bruts de fixation sont en acier inoxydable avec de bonnes performances d'étanchéité étanche.
Nos produits répondent aux normes de l'IEC60859 (1999), IEC62271-209 (2007) conformément aux équipements électriques SIG. Il y a une petite différence entre les deux normes, si les utilisateurs ne nécessitent pas par écrit, généralement sur la base de la norme de l'IEC62271-209.
Le niveau de tension de la section de support du câble est le suivant:
48 / 66KV ～ 56 / 77KV 150 ~ 1400 mm² ；
64 / 110kV ～ 76/138KV 240 ~ 1600 mm² ；
127 / 220KV ～ 290 / 500KV 400 ~ 3000 mm²
Caractéristiques de la structure principale:
Structure avancée: Structure de type sèche du bouchon entièrement scellé, peut d'abord envoyer une coulée époxy et un branchement à l'usine d'équipement SIG et la préinstaller dans l'équipement SIG.
Installation facile: La longueur de la structure enfichable du câble est inférieure à 300 mm, de type sec avec sans huile et sans gaz, réduisant considérablement le travail.

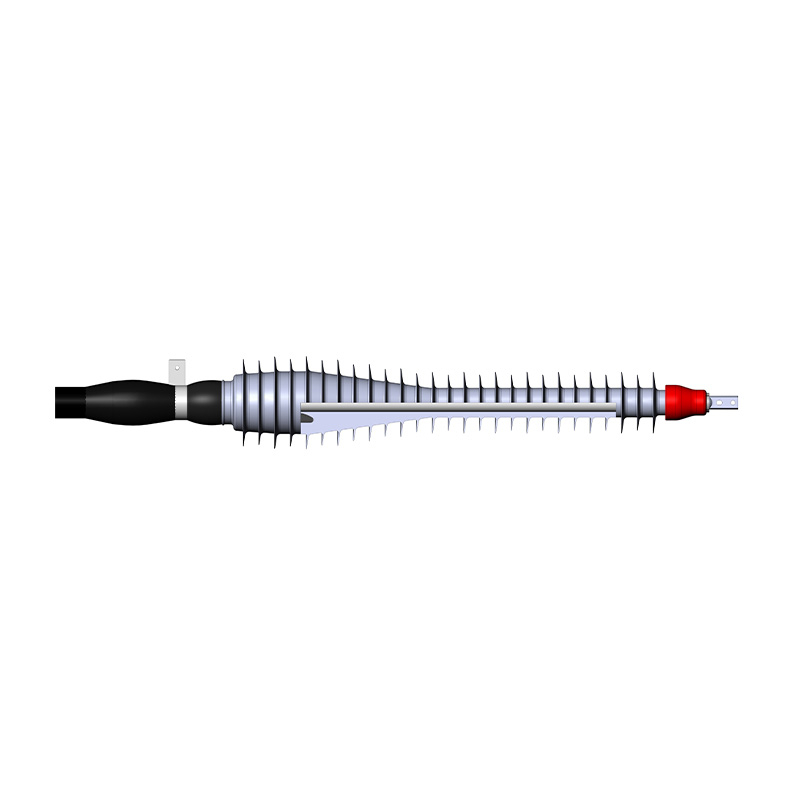

66KV-138KV Type à sec doux terminaison extérieure:
Notre entreprise produise 4E-Yjzwrg deux principales terminaisons extérieures sèches en douceur 4E-YJZWRG3 et 4E-YJZWRG4, qui sont largement utilisées pour les lignes aériennes de haute tension extérieures et les connexions de câbles avec le grade anti-8 de grade III et le grade IV. Ils sont composés de terminaison, du corps principal de tous les caoutchouc de silicone doux préfabriqué （Cone de contrainte inclus） et tube de queue. Le corps principal du caoutchouc de silicone doux préfabriqué est l'utilisation de la moulure en caoutchouc de caoutchouc de silicone liquide importé, la structure sèche à long terme, qui a une stabilité à long terme de la puissance de maintien durable et de la capacité uniforme du champ électrique. La forme globale de la coulée est la structure conique de la ligne d'écoulement avec un bon flash antifouling, une résistance aux intempéries, des marques anti-fuite, une capacité anti-érosion et une capacité de répulsif en eau. Il n'est pas nécessaire de remplir le gaz ou le pétrole isolant, assurez-vous efficacement le fonctionnement sûr à long terme du produit. Notre produit utilise une structure d'étanchéité multiple qui peut effectivement empêcher la fuite d'immersion d'eau et d'huile d'isolation. Tous les joints utilisent un matériau en caoutchouc NBR ou en silicium importé. Tous les matériaux bruts de fixation sont en acier inoxydable avec de bonnes performances d'étanchéité étanche.
Cependant, en raison de l'absence de rigidité suffisante, ne doit pas être installé dans les zones éoliennes.
Le niveau de tension de la section de support du câble est le suivant:
48 / 66KV ～ 56 / 77KV 150 ~ 1400 mm² ；
64 / 110kV ～ 76/138KV 240 ~ 1600 mm² ；
La terminaison extérieure sèche douce a non seulement tous les avantages de la terminaison extérieure sèche rigide, mais a également les performances supérieures suivantes:
Plus de poids plus léger, le poids entier du corps principal de tous les caoutchouc en silicone doux préfabriqué est inférieur à 30 kg.
Installation facile, en raison du poids plus léger, il peut être installé sur le sol, puis soulevé en place. Il n'est pas nécessaire de construire une plate-forme d'installation aérienne, réduisant considérablement le travail.
Les produits conviennent particulièrement à l'installation intérieure, le meilleur choix pour la terminaison intérieure.

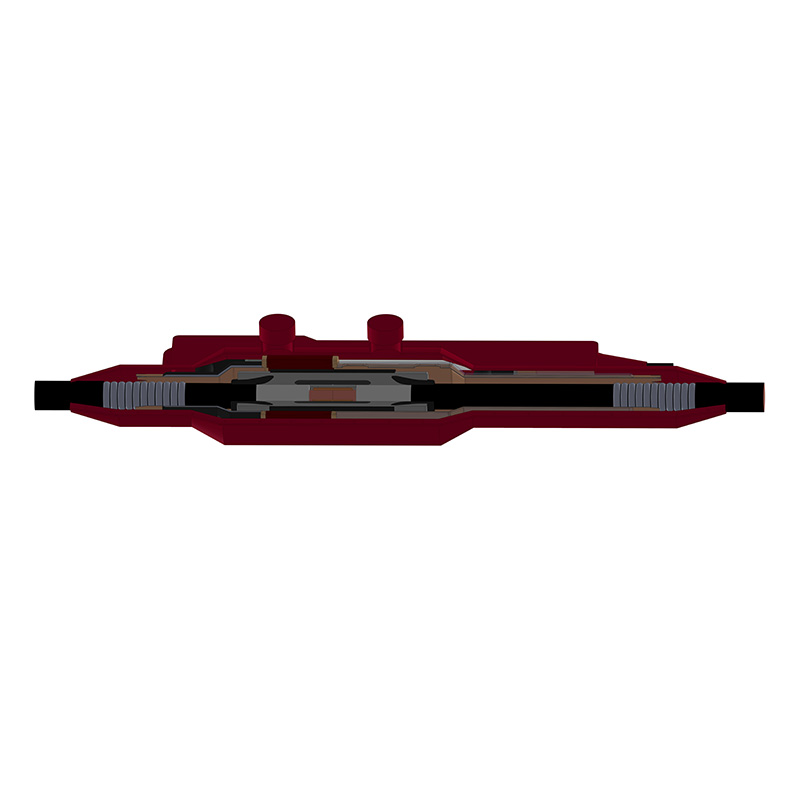

66KV-500KV entièrement préfabriqué en caoutchouc en silicone isolée directement à travers / isolant joint:
Notre entreprise produit deux principaux 4e-yjjti, yjjji tous en caoutchouc de silicone préfabriqué isolés directement à travers / articulations isolées, 4e-yjjti et 4e-yjji, appliqués à la connexion entre la section identique ou la section similaire du câble. Ils sont composés d'un corps isolant préfabriqué (cône de contrainte inclus), d'une coquille de protection métallique et d'une coquille de protection externe en fibre de verre. Le corps principal du caoutchouc de silicone doux préfabriqué est l'utilisation de la moulure en caoutchouc de caoutchouc de silicone liquide importé, la structure sèche à long terme, qui a une stabilité à long terme de la puissance de maintien durable et de la capacité uniforme du champ électrique. Le cycle de coquille de protection métallique est composé de deux longueurs différentes de tube de queue métallique et de tubercule isolant, rempli de scellant isolant à l'intérieur et recouverte d'une isolation d'étanchéité.
Caractéristiques de la structure principale:
Structure compacte: Les pièces en caoutchouc silicone utilisent tous les isolants en caoutchouc préfabriqué avec une structure compacte de petite taille, les joints directement et isolants partagent la même préforme.
Installation facile: en utilisant une double installation avancée, une machine à se développer, un autre rétrécissement dans le câble de connexion, une efficacité d'installation considérablement améliorée, réduisant la main-d'œuvre.
Pour un environnement de travail différent et l'exigence spécifiée des utilisateurs, la coque de protection métallique et la coque extérieure en fibre de verre sont facultatives. Sans dommages à l'eau, dommages mécaniques ou corrosion, la coquille de protection des métaux externes et la fibre de verre libre sont meilleures pour la dissipation cardiaque du produit pour assurer une longue durée de vie.
Le niveau de tension de la section de support du câble est le suivant:
48 / 66KV ～ 56 / 77KV 150 ~ 1400 mm² ；
64 / 110kV ～ 76/138KV 240 ~ 1600 mm² ；
127 / 220KV ～ 290 / 500KV 400 ~ 3000 mm²
Boîte de mise à la terre:
Boîte de mise à la terre 4E-JDX, 4E-JDBX Boîte de protection de la mise à la terre :
Ce produit est appliqué à la coque de protection de métal à câble à puissance unique haute tension se connecte directement à la terre.
Caractéristiques de la structure principale:
La coque est composée en acier inoxydable 304 à haute résistance, avec une peinture d'isolation interne.
Le conducteur est plaqué du Siliver, réduisant la résistance de contact.
En utilisant des boulons en acier inoxydable pour fixer la terminaison de la plaque conductrice ou du protecteur de coquille, du couvercle et du corps de la boîte, il n'est pas nécessaire de réparer ou de maintenir.
Rapide et facile à remplacer le protecteur de coque.
Appliqué au câble de mise à la terre monocore.
La boîte de protection monophasée avec le compteur peut être personnalisée selon les exigences de l'utilisateur.
4Boîte interconnectée E-JCHX :
Ce produit est appliqué à des connecteurs de protection de protection métallique à haute tension à haute tension. Selon la transposition croisée, l'impact sur la surtension sur la coquille métallique et les deux côtés du joint d'isolation et la neutralisation de la tension induite par la coquille métallique, le courant annulaire sur la coquille de protecteur du câble métallique est réduit ou éliminé, réduisant ainsi la perte de puissance, améliorant la capacité de transmission, empêchez la dégradation de la coque du protecteur de câble pour assurer l'opération de sécurité.
Caractéristiques de la structure principale:
La coque est composée en acier inoxydable 304 à haute résistance, avec une peinture d'isolation interne.
Le conducteur est plaqué du Siliver, réduisant la résistance de contact.
En utilisant des boulons en acier inoxydable pour fixer la terminaison de la plaque conductrice ou du protecteur de coquille, du couvercle et du corps de la boîte, il n'est pas nécessaire de réparer ou de maintenir.
Rapide et facile à remplacer le protecteur de coque.
Appliqué au câble coaxial.
Les accessoires de câbles extérieurs rétrécis à haute tension sont conçus pour fournir une isolation, un scellage et une protection fiables pour les câbles à haute tension. Ces accessoires utilisent une technologie de rétractation à froid avancée, ce qui élimine le besoin de chaleur ou d'outils spécialisés pendant l'installation, assurant une facilité d'utilisation et des performances améliorées dans diverses applications extérieures.
Caractéristiques clés
Technologie de rétrécissement à froid
Tubes en caoutchouc en silicone pré-expansé ou en EPDM qui se contractent automatiquement pour s'adapter solidement sur les câbles.
Simplifie l'installation et minimise les risques d'application incorrecte.
Performance à haute tension
Fournit une excellente isolation pour des tensions allant jusqu'à 69 kV ou plus.
Testé pour la robustesse électrique et mécanique dans des conditions extrêmes.
Construction durable
Résistant aux UV, à l'ozone et aux conditions météorologiques dures.
Résiste aux variations de température élevées et à la contrainte mécanique.
Application polyvalente
Convient aux installations extérieures, y compris des sous-stations, des réseaux de distribution d'énergie et des projets d'énergie renouvelable.
Compatible avec diverses tailles et types de câbles.
Applications
Les systèmes de transmission de puissance
assure une isolation et un scellement fiables pour des connexions à haute tension dans les réseaux électriques.
Projets d'énergie renouvelable
idéaux pour les installations d'énergie éolienne et solaire nécessitant des connexions de câbles extérieures robustes.
L'utilisation industrielle et commerciale
protège les câbles à haute tension dans les environnements industriels exigeants.
Les réseaux de télécommunications
offrent un scellage et une protection supérieurs aux câbles de fibre optique extérieurs exposés à une haute tension.
Avantages des accessoires de rétractation à froid haute tension
Installation rapide et facile
Pas besoin de chaleur ou d'outils spécialisés.
Réduit le temps d'installation et les coûts de main-d'œuvre.
Sécurité améliorée
Élimine les dangers associés aux méthodes de blindé thermique.
Offre des performances fiables même dans des environnements difficiles.
Protection durable
Excellente résistance à l'humidité, à la corrosion et au stress environnemental.
Prolonge la durée de vie du câble et réduit les besoins de maintenance.
Pourquoi choisir les accessoires de câble rétractable à froid haute tension?
Les accessoires de câbles extérieurs réduits à haute tension rétracables offrent une solution moderne pour l'isolation et la protection des câbles. Leur conception innovante garantit une fiabilité, une efficacité et une adaptabilité maximales, ce qui en fait un excellent choix pour un large éventail d'applications en plein air.
Pour plus d'informations ou des solutions personnalisées, contactez notre équipe d'experts!
