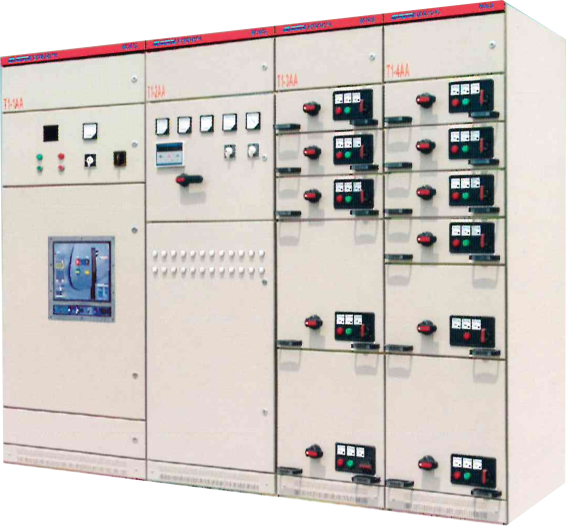

Appareillage de sevable de basse tension MNS
L'appareillage de commutation débrochable basse tension MNS est une solution de distribution d'énergie moderne, modulaire et très flexible conçue pour les systèmes électriques basse tension. Sa conception débrochable (retirable) permet de retirer ou de remplacer des unités fonctionnelles individuelles sans mettre l'ensemble du système hors tension, ce qui améliore considérablement l'efficacité de la maintenance et la continuité opérationnelle.
Cet appareillage est largement utilisé dans :
Distribution d'énergie industrielle
Bâtiments commerciaux
Projets d'infrastructures
Centrales électriques et sous-stations
| Valeur | du paramètre |
|---|---|
| Tension d'isolation nominale | 660 V |
| Tension de fonctionnement nominale | 380 V/660 V |
| Jeu de barres principal – Max. courant de fonctionnement (IP00) | 5500 A |
| Jeu de barres principal – Max. courant de fonctionnement (IP30) | 4700 A |
| Jeu de barres principal – Courant admissible de courte durée (valeur efficace) | 100 kA |
| Jeu de barres principal – Courant de crête de courte durée (valeur max.) | 250 kA |
| Jeu de barres vertical (jeu de barres de distribution d’énergie) – Max. courant de fonctionnement | 1000 A |
| Jeu de barres vertical – Courant de pointe de courte durée | 90 kA / 130 kA |
| Diplôme de protection | IP30, IP40, IP54 |
L'appareillage MNS répond aux normes CEI 529 et DIN 40050.
| Description | du degré de protection |
|---|---|
| Ip30 | Protection contre les objets solides > 2,5 mm (par exemple outils, fils) |
| IP40 | Protection contre les objets solides > 1,0 mm (par exemple, outils fins, petits fils) |
| IP54 | Protégé contre la poussière + protection contre les projections d'eau de toutes directions |
Remarque : Pour l'indice IP54, veuillez consulter le fabricant lors de la commande.
L'appareillage de commutation de type fixe basse tension GGD est un ensemble complet d'équipements de commutation, développé et largement utilisé en Chine.
| Description | standard |
|---|---|
| CEI 60439-1 | Ensembles d'appareillage de commutation et de contrôle basse tension |
| GB 7251.1 | Équipement de commutation complet et contrôleur basse tension |
La série GGD offre une conception fixe (non retirable), adaptée aux applications où le coût réduit et la simplicité sont privilégiés par rapport à la capacité de retrait modulaire.
| Avantage | des fonctionnalités |
|---|---|
| Conception amovible | Les unités individuelles peuvent être retirées/remplacées sans arrêt du système |
| Haute tenue aux courts-circuits | 100 kA (eff.) / 250 kA (crête) – convient aux systèmes à haut niveau de défaut |
| Courant de fonctionnement élevé | Jeu de barres principal jusqu'à 5 500 A (IP00) / 4 700 A (IP30) |
| Indices de protection flexibles | IP30, IP40, IP54 – adaptables à divers environnements |
| Construction modulaire | Configuration, extension et maintenance faciles |
| Conforme aux normes CEI et GB | CEI 60439-1, GB 7251.1 |
| Adéquation | du domaine d’application |
|---|---|
| Installations industrielles | Capacité de courant élevée, tenue élevée aux défauts |
| Bâtiments commerciaux | Distribution d'énergie fiable, maintenance facile |
| Centrales électriques et sous-stations | Conception dessinable pour les infrastructures critiques |
| Projets d'infrastructures | Aéroports, chemins de fer, centres de données |
| Systèmes d'énergie renouvelable | Parcs solaires, centrales éoliennes |
| Caractéristique | MNS Retirable | GGD Fixe |
|---|---|---|
| Conception | Tirable (unités amovibles) | Fixe (non amovible) |
| Entretien | Remplacement de l'unité sans arrêt du système | Nécessite l'arrêt du système |
| Flexibilité | Haut – modulaire et extensible | Modéré |
| Tenue aux défauts | 100 kA / 250 kA | Inférieur (typique) |
| Indice de protection | IP30–IP54 | IP30–IP40 (typique) |
| Coût | Plus haut | Inférieur |
| Idéal pour | Systèmes critiques, haute fiabilité | Applications plus simples et sensibles aux coûts |
✅ Tension nominale d'isolation : 660 V
✅ Tension de fonctionnement nominale : 380 V / 660 V
✅ Courant du jeu de barres principal : jusqu'à 5 500 A (IP00) / 4 700 A (IP30)
✅ Tenue de courte durée : 100 kA (eff.) / 250 kA (crête)
✅ Courant du jeu de barres vertical : jusqu'à 1000 A
✅ Indices de protection : IP30, IP40, IP54
✅ Conception amovible – maintenance sans coupure de courant
✅ Conforme aux normes CEI 60439-1 et GB 7251.1
✅ Modulaire et extensible – s’adapte aux besoins changeants
Q : Quelle est la différence entre les appareillages MNS et GGD ?
R : Le MNS est amovible – des unités individuelles peuvent être retirées sans arrêt du système. GGD est corrigé – nécessite l’arrêt du système pour la maintenance. MNS offre une plus grande résistance aux pannes et une plus grande flexibilité.
Q : Quelle est la tension nominale d’isolation ?
R : 660 V.
Q : Quel est le courant de fonctionnement maximum pour le jeu de barres principal ?
A : 5 500 A à IP00, 4 700 A à IP30.
Q : Quelle est la valeur nominale du courant de tenue de courte durée ?
A : 100 kA (valeur efficace) et 250 kA (valeur crête).
Q : Quels indices de protection sont disponibles ?
R : IP30, IP40 et IP54 (consulter l'usine pour IP54).
Q : À quelles normes l’appareillage MNS est-il conforme ?
R : CEI 60439-1 et GB 7251.1.
Q : Quel est le courant nominal du jeu de barres vertical ?
A : Courant de fonctionnement maximum de 1 000 A, avec un courant de crête de courte durée de 90 kA ou 130 kA.
Q : Puis-je obtenir une protection IP54 ?
R : Oui, mais veuillez consulter le fabricant lors de la commande, car IP54 nécessite une construction spéciale.
| Détails | de l'article |
|---|---|
| Conditionnement | Caisses en bois robustes ou emballages de qualité export |
| Méthodes d'expédition | Fret maritime / Fret aérien / Fret terrestre |
| Documentation | Liste de colisage, facture commerciale, certificat de qualité, rapports de tests (sur demande) |
