Appareillage d'extérieur

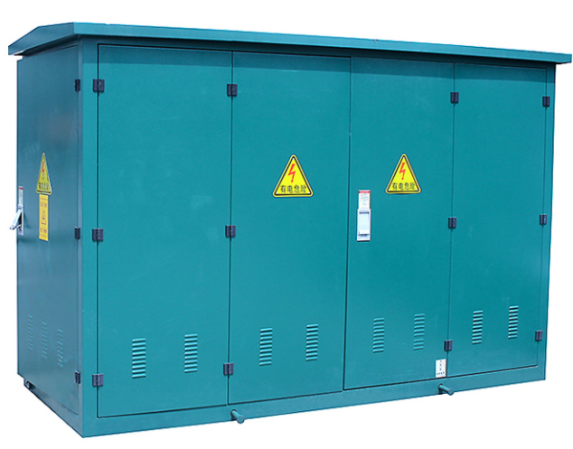

La cage annulaire standardisée à fusion primaire et secondaire série XGW-12 (Switching Institute) est une unité principale en anneau extérieure (RMU) avancée isolée au gaz SF6, développée et fabriquée indépendamment par notre société.
Ce produit est spécifiquement conçu à partir de :
Les caractéristiques uniques des réseaux de distribution d’électricité dans diverses régions de Chine
Exigences pratiques des projets de transformation des câbles des réseaux de distribution urbains
La série XGW-12 intègre des équipements primaires et secondaires dans une solution de commutation standardisée, modulaire et hautement compacte.
| Description | des fonctionnalités |
|---|---|
| Modularité | Configuration facile et extension future |
| Évolutivité | S'adapte aux demandes croissantes du réseau |
| Hautes performances d'isolation | Fonctionnement fiable dans des conditions difficiles |
| Etanchéité complète au gaz | SF6 scellé pour un fonctionnement sans entretien |
| Sécurité opérationnelle | Verrouillages et protections de sécurité intégrés |
| Conception sans entretien | Réduit les coûts du cycle de vie |
Mesure de température sans fil
Appareils de surveillance en ligne
Ceux-ci améliorent le fonctionnement intelligent et la fiabilité du réseau.
Grâce à sa construction robuste et à sa conception entièrement isolante, la série XGW-12 fonctionne de manière fiable même dans des conditions environnementales difficiles, notamment :
✅ Humidité élevée
✅ Températures extrêmes
✅ Zones polluées (industrielles, côtières, désertiques)
La série XGW-12 est un choix idéal pour une large gamme d'applications de distribution d'énergie urbaines et industrielles :
| Description | du domaine d'application |
|---|---|
| Parcs industriels | Distribution d'énergie fiable pour les usines et les installations |
| Communautés résidentielles | Fonctionnement sûr et sans entretien pour les complexes résidentiels |
| Rues et boulevards de la ville | Conception compacte pour les infrastructures urbaines |
| Aéroports et pôles de transport | Haute fiabilité pour les installations critiques |
| Bâtiments commerciaux et publics | Configuration flexible pour différents types de charges |
| Centres d’affaires et zones urbaines à forte densité | Surveillance intelligente pour l'automatisation du réseau |
✅ Excellente adaptabilité aux conditions du réseau local
✅ Capacités de surveillance intelligentes
✅ Fonctionnement sans entretien
✅ Améliore considérablement la sécurité, la stabilité et le niveau d'automatisation des réseaux de distribution moyenne tension
| Paramètre | Valeur | Unité |
|---|---|---|
| Tension nominale | 12 | kv |
| Courant nominal | 630 | A |
| Fréquence de puissance Tension résistée | 48 | kv |
| Tension de tenue aux chocs de foudre (crête) | 85 | kv |
| Courant de rupture nominal | 630 | A |
| Courant assigné de commutation en court-circuit (crête) | 50 | ka |
| Courant à court de temps de courte durée | 20 | ka / s |
| Courant de trait de pic nominal | 50 | ka |
| Degré de protection (boîtier) | IP44W | – |
| Degré de protection (compartiment interne) | IP2XC | – |
| Niveau de bruit | 45 | db |
✅ Isolation au gaz SF6 – compacte, fiable, sans entretien
✅ Fusion primaire et secondaire – surveillance intelligente intégrée
✅ Tension nominale : 12 kV
✅ Courant nominal : 630 A
✅ Haute tension de tenue : 48 kV (fréquence industrielle) / 85 kV (impulsion)
✅ Capacité de court-circuit élevée : 50 kA en crête
✅ Indice de protection : IP44W (boîtier) / IP2XC (interne)
✅ Faible bruit : 45 dB
✅ Mesure de température sans fil et surveillance en ligne en option
✅ Conçu pour les environnements difficiles – humidité élevée, températures extrêmes, zones polluées
| Caractéristique | RMU traditionnelle | série XGW-12 |
|---|---|---|
| Isolation | étanche au gaz SF6 | Air ou gaz moins efficace |
| Intégration primaire/secondaire | Oui (fusion) | Séparé |
| Entretien | Sans entretien | Entretien régulier requis |
| Indice de protection | IP44W/IP2XC | Inférieur (généralement IP3X) |
| Surveillance intelligente | En option (température sans fil + en ligne) | Limité ou aucun |
| Adaptabilité environnementale | Excellent (conditions difficiles) | Modéré |
| Niveau de bruit | 45 dB (faible) | Plus haut |
Q : Qu'est-ce qu'une RMU ?
R : Une RMU (Ring Main Unit) est un appareillage compact et étanche utilisé pour la distribution d'énergie moyenne tension dans les réseaux en anneau. Il combine des interrupteurs-sectionneurs, des fusibles et une protection de circuit dans une seule unité.
Q : Qu'est-ce que la « fusion primaire et secondaire » ?
R : Cela signifie que les équipements primaires (interrupteurs, jeux de barres, disjoncteurs) et secondaires (relais de protection, surveillance, contrôle) sont intégrés dans un système standardisé et intelligent pour une meilleure automatisation et fiabilité.
Q : Quels sont la tension et le courant nominal ?
R : 12 kV et 630 A.
Q : Quel est l’indice de protection ?
R : Boîtier : IP44W (étanche à la poussière, protégé des projections d'eau de toutes directions, résistant aux intempéries). Compartiment interne : IP2XC (protection contre les objets solides >12,5 mm).
Q : L'unité ne nécessite-t-elle aucun entretien ?
R : Oui. La conception scellée au gaz SF6 élimine le besoin d’entretien régulier, réduisant ainsi les coûts du cycle de vie.
Q : Peut-il être utilisé dans des environnements difficiles ?
R : Oui. Il est conçu pour les fortes humidités, les températures extrêmes et les zones polluées (industrielles, côtières, désertiques).
Q : Quelles fonctionnalités intelligentes en option sont disponibles ?
R : Dispositifs de mesure de température sans fil et de surveillance en ligne pour une automatisation améliorée du réseau.
Q : Quel est le niveau de bruit ?
A : 45 dB – très faible, adapté aux zones résidentielles et commerciales.
Q : À quelles applications est-il adapté ?
R : Parcs industriels, communautés résidentielles, rues de villes, aéroports, bâtiments commerciaux et zones urbaines à haute densité.
| Détails | de l'article |
|---|---|
| Conditionnement | Caisses en bois robustes avec emballage intérieur protecteur |
| Méthodes d'expédition | Fret maritime / Fret aérien / Fret terrestre |
| Documentation | Liste de colisage, facture commerciale, certificat de qualité, rapports de tests (sur demande) |
