Intérieur : IP54 ou IP55 est généralement suffisant pour les zones abritées telles que les locaux techniques, les couloirs et les sous-sols.
Extérieur : sélectionnez IP65 ou IP66 pour une exposition directe à la pluie, à la poussière et à l'eau du tuyau. Pour les zones côtières ou industrielles, choisissez des matériaux et du matériel résistants à la corrosion.
Lumière directe du soleil : les boîtiers non métalliques ou les revêtements résistants aux UV réduisent la décoloration et la dégradation de la surface.
Plage de température : confirmez la plage de température de fonctionnement, en particulier pour les installations extérieures dans des climats chauds ou froids.
Tension du système : Confirmez les exigences en monophasé de 230 V ou en triphasé de 400/690 V. Le boîtier doit avoir une tension d'isolation et des dégagements adéquats.
Courant nominal : faites correspondre le boîtier aux valeurs nominales du disjoncteur principal, du jeu de barres et des bornes, telles que 100 A, 200 A, 400 A ou aux valeurs spécifiques au projet.
Tenue aux courts-circuits : Pour une utilisation utilitaire et industrielle, vérifiez la résistance aux courts-circuits des composants installés et des barrières internes.
| Matériau | Utilisation typique | Avantages | Considérations |
|---|---|---|---|
| Acier laminé à froid | Intérieur, extérieur abrité | Résistance mécanique, faible coût | Nécessite un revêtement en poudre ou une galvanisation pour la protection contre la corrosion |
| Acier inoxydable | Côtier, industriel, extérieur | Résistance à la corrosion, résistance aux chocs | Coût plus élevé, plus lourd |
| Aluminium | Installations extérieures légères | Léger, résistant à la corrosion | Résistance mécanique inférieure à celle de l'acier |
| PC/ABS | Intérieur, résidentiel, commercial | Isolation, résistance aux UV, légèreté | Résistance aux chocs inférieure à des températures extrêmes |
| SMC/FRP | Extérieur, industriel, utilitaire | Résistance à la corrosion, isolation, haute résistance | Coût plus élevé, exigences de montage spécifiques |
IP54 : protégé contre la poussière et résistant aux éclaboussures. Convient pour une utilisation intérieure et extérieure abritée.
IP65 : étanche à la poussière et protégé contre les jets d'eau. Convient à la plupart des installations extérieures.
IP66 : étanche à la poussière et protégé contre les jets d'eau puissants. Convient aux zones extérieures exposées et aux zones lavables.
Indice IK : pour les zones publiques ou industrielles, sélectionnez un indice de résistance aux chocs tel que IK08 ou IK10.
Espace interne : Prévoyez suffisamment d'espace pour les compteurs, les disjoncteurs, les bornes, le câblage et le rayon de courbure des câbles.
Type de montage : mural, sur poteau, au sol ou encastré. Confirmez la méthode d'installation avant de commander.
Espacement des trous de montage : Vérifiez l'espacement des supports et les dimensions des trous contre le mur ou la structure du poteau.
Entrée de câble : sélectionnez une entrée supérieure, inférieure, latérale ou arrière avec des presse-étoupes et un joint d'étanchéité appropriés.
Fenêtre transparente : fenêtre en PC ou acrylique pour la lecture des compteurs sans ouvrir la porte.
Type de porte : Porte simple ou double porte. Confirmez le côté de la charnière et le sens d’ouverture.
Verrouillage : serrure à clé, cadenas ou serrure plombable pour les installations utilitaires et publiques.
Étanchéité : le matériau du joint et la conception en compression déterminent la protection contre la pénétration d'eau et de poussière.
Ventilation passive : utilisez des évents à labyrinthe ou à membrane si une dissipation thermique est requise tout en maintenant la protection IP.
Refroidissement actif : pour les composants haute densité, envisagez des ventilateurs filtrés ou des climatiseurs avec un indice IP approprié.
Contrôle de la condensation : Utiliser des membranes respirantes ou des radiateurs dans des environnements humides et à température variable.
Indice de protection : CEI 60529.
Assemblages basse tension : CEI 61439-1 et CEI 61439-2, le cas échéant.
Boîtiers de compteurs : exigences des services publics locaux et série GB/T 7251.
Documentation : demandez des dessins dimensionnels, des certificats de matériaux, des rapports de test IP et des instructions d'installation.
| Paramètre | Unité | Plage typique / Option |
|---|---|---|

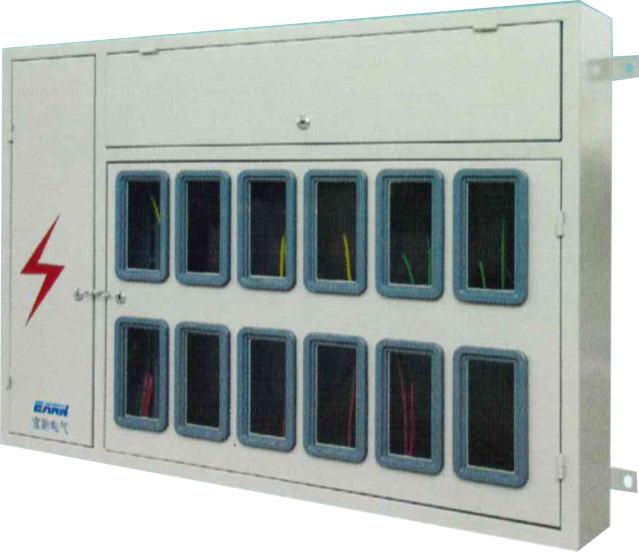

| Taper | — | Coffret de compteur électrique étanche extérieur/intérieur |
| Matériel | — | Acier laminé à froid, acier inoxydable, aluminium, PC/ABS, SMC/FRP |
| Traitement de surface | — | Revêtement en poudre, galvanisation, peinture, revêtement résistant aux UV |
| Degré de protection | — | IP54, IP55, IP65, IP66 |
| Résistance aux chocs | — | IK07, IK08, IK10 |
| Tension d'isolation nominale | V | 230/400/690 |
| Courant nominal | A | 63, 100, 200, 400, 630, personnalisé |
| Fréquence | HZ | 50/60 |
| Installation | — | Mural, sur poteau, sur pied, encastré |
| Type de porte | — | Porte simple, porte double, avec ou sans fenêtre transparente |
| Matériau de la fenêtre | — | PC, acrylique, verre trempé |
| Verrouillage | — | Serrure à clé, cadenas, serrure plombable |
| Entrée de câble | — | Haut, bas, côté, arrière ; presse-étoupe ou entrée défonçable |
| Joint | — | Polyuréthane, silicone, EPDM |
| Ventilation | — | Évent labyrinthe, évent à membrane, ventilateur filtré, en option |
| Température de fonctionnement | °C | -25 à +55, personnalisé |
| Couleur | — | RAL 7035, RAL 7032, blanc, gris, sur mesure |
| Dimensions | MM | Personnalisé en fonction de la disposition des compteurs et des disjoncteurs |
| Espacement des trous de montage | MM | Selon le dessin ou les exigences du projet |
| Normes | — | CEI 60529, CEI 61439-1/2, GB/T 7251 |
| Emballage | — | Carton, caisse en bois, palette |
Remarque : Les spécifications sont personnalisables. Confirmez les dimensions finales, le matériau et le degré de protection par rapport aux dessins du projet avant de commander.
Comptage d'électricité résidentiel et commercial
Salles de distribution d’énergie industrielle et de contrôle
Points de comptage extérieurs utilitaires
Stations de comptage d'énergie solaire et renouvelable
Alimentation électrique temporaire et chantiers
Comptage des infrastructures publiques et de l’éclairage public
Installations côtières, poussiéreuses et très humides
