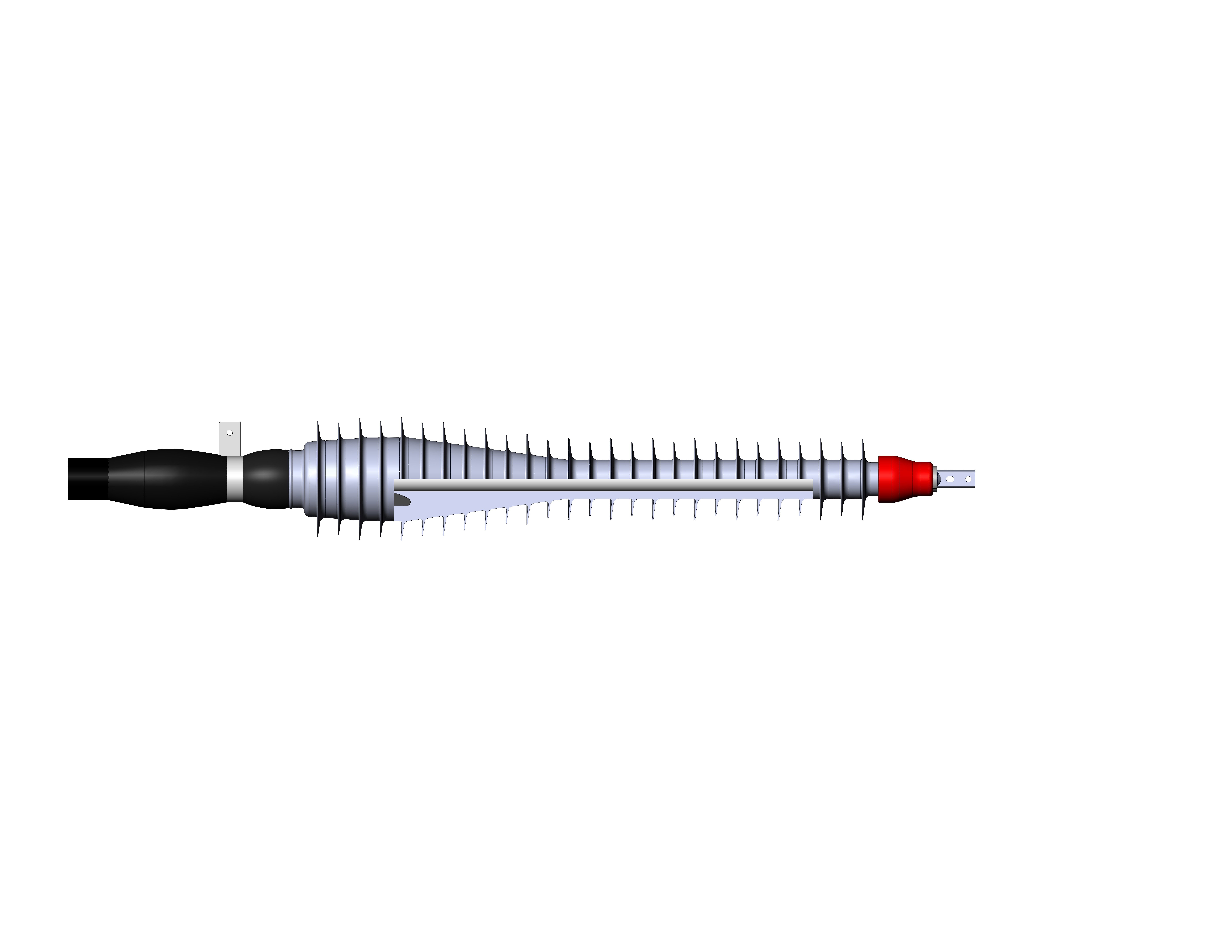

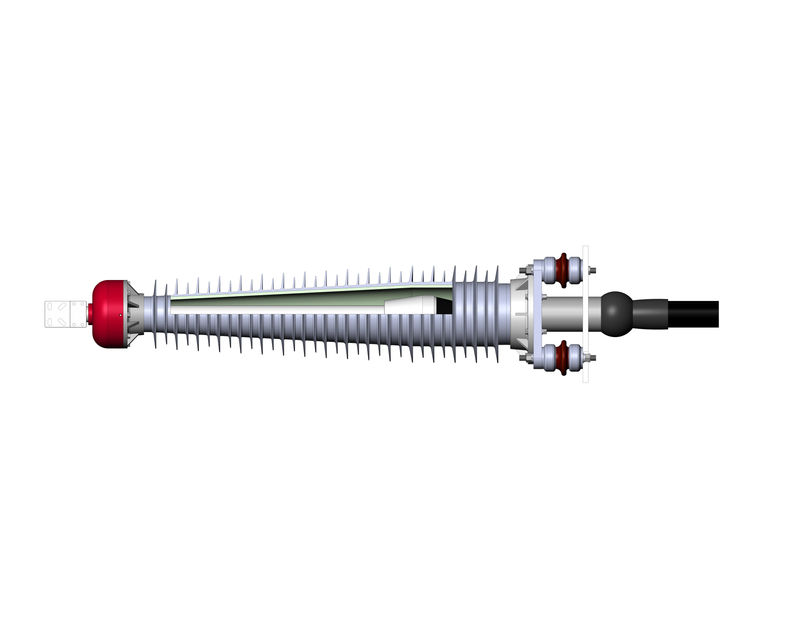

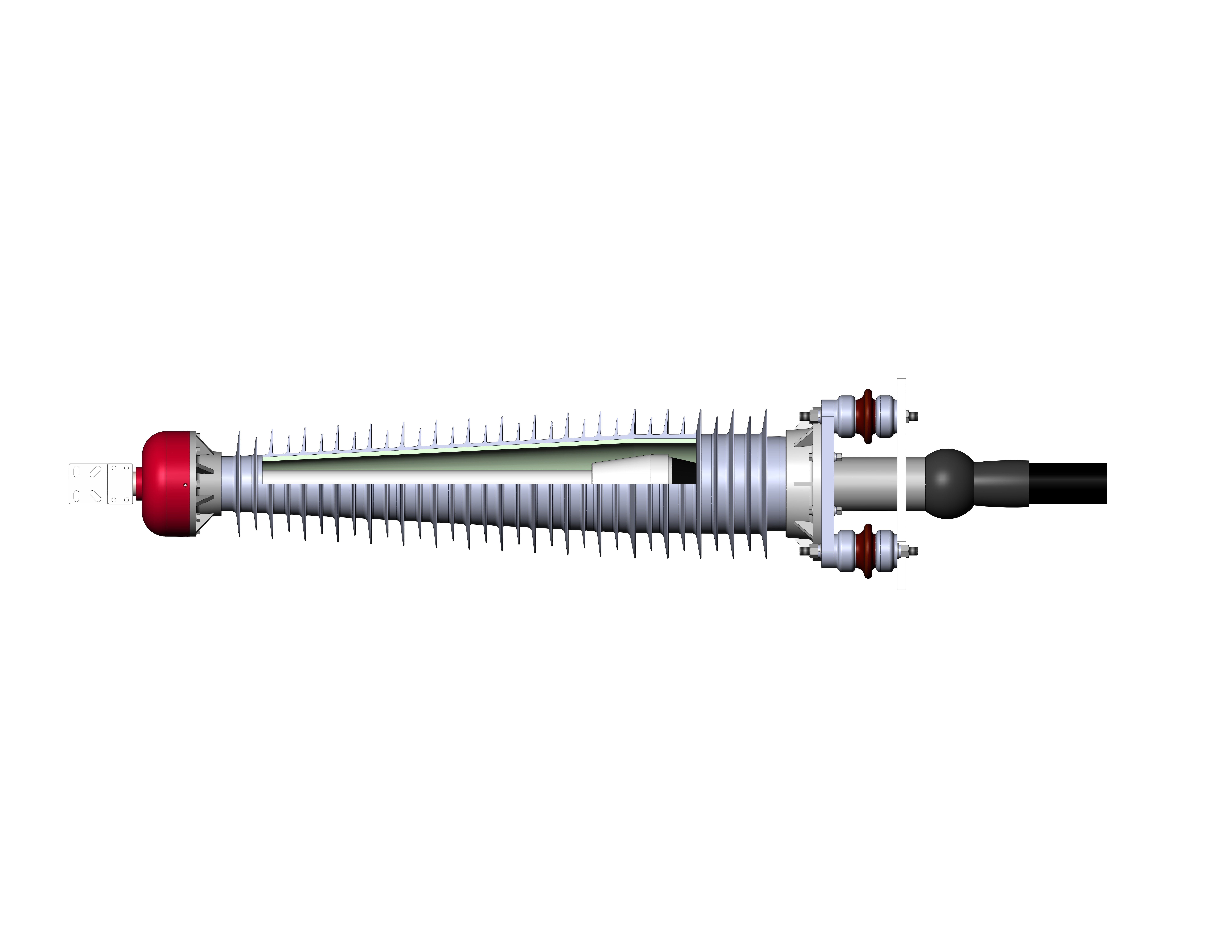

Bouchage composite 132kV

Introduction sur les accessoires de câbles pour 48/66 ~ 290/500KV
48/66KV ~ 290/500kV Les accessoires de câbles de haute tension peuvent être classés comme terminaison extérieure de bague en porcelaine, terminaison extérieure de buisson composite, section extérieure, section silochy type monophasé et type triphasé pour le joint de branche isolant entièrement sec, la boîte de mise à la terre et la boîte de protection de la mise à la terre, la boîte interconnectée et le protecteur de la gaine

,
etc. Niveau anti-pollution de III et IV. Ils sont composés de terminaison, de cône de contrainte, de bague de coulée composite et de tube de queue. Nous utilisons le moulage par injection de caoutchouc de silicone liquide importé pour fabriquer un cône de contrainte, qui a une stabilité à long terme de la puissance de maintien durable et de la capacité uniforme du champ électrique. La bague de coulée composite utilise une structure de jupe avec des tubes d'isolation en fibre de verre époxy à haute résistance recouverts de caoutchouc de silicone. La bague de coulée composite est remplie d'huile isolante avec d'excellentes propriétés d'isolation électrique, et la dissolution ou la pénétration mutuelle est aussi faible que 1/1000 entre le cône de contrainte de silicium pour assurer le fonctionnement sûr à long terme du produit. Notre produit utilise une structure d'étanchéité multiple qui peut effectivement empêcher la fuite d'immersion d'eau et d'huile d'isolation. Tous les joints utilisent un matériau en caoutchouc NBR ou en silicium importé. Tous les matériaux bruts de fixation sont en acier inoxydable avec de bonnes performances d'étanchéité étanche.




La terminaison extérieure de la bague composite présente non seulement tous les avantages de la bague en porcelaine, mais a également les performances supérieures suivantes:

mécanique: la résistance mécanique de la couche intérieure est la fibre de verre époxy qui est meilleure que la bague en porcelaine, avec de meilleures performances mécaniques.
Preuve d'explosion: couche de jupe de silicium couvrant l'extérieur est douce, éviter efficacement ou réduire considérablement les dommages après une explosion causée par un équipement personnel ou adjacent, avec une meilleure sécurité que la bague en porcelaine dans des zones densément peuplées.
Transport: Le poids de la bague de coulée composite est inférieur à 1/5 de la bague en porcelaine. L'excellente résistance mécanique intérieure et la couche externe douce est une résistance davantage à la compression à l'effondrement, réduisant efficacement le coût du transport et de l'installation.
Résistance aux intempéries: la couche extérieure en caoutchouc de silicium a une excellente résistance aux intempéries, une capacité d'auto-nettoyage des taches, des UV et une résistance au vieillissement. L'IEC60815 montre clairement que la distance de fabrication de la bague en porcelaine n'est que de 17 mm / kV, légèrement supérieure au niveau d'anti-I, tandis que la distance de ration de fuite en caoutchouc en silicium est jusqu'à 25 mm / kV, atteignant le niveau de l'anti-III.
Nettoyage libre: Le caoutchouc en silicone a une excellente répulsion en eau avec une bonne capacité d'auto-nettoyage, le nettoyage de base de la panne de courant gratuit (le taux de nettoyage de la panne de la porcelaine est généralement une fois par an), réduit considérablement les coûts d'entretien.

1-500K V C ABSE A CCESSORIES E LECTRICAL PERFORMANCE PRAMETER 1 ~ 500K
V Câble Accessor Is Paramètres communs et les niveaux de tension de spécification d'essai d'usine fournis
par notre entreprise comprennent 1kV, 10kV, 35KV, 76 / 132KV, 56 / 78KV, 64 / 110KV, 76 / 132KV, 127 / 220KV, et 290kV accordance with IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017, GB/Z18890, GB/T22078, GB/T12706, GB311, GB772, BS EN 50181, IEEE386, DL508, DL509, Normes JB / T8144, et passer par un test d'usine rigoureux, un test de type et un test de pré-identification (220kV et plus).
Nom du test et code

Classifications et code de test:
Test de routine pour chacun des cônes de contrainte, la bague époxy SIG et le corps principal préfabriqué conjoint de 66 kV et des accessoires de câble au-dessus:
