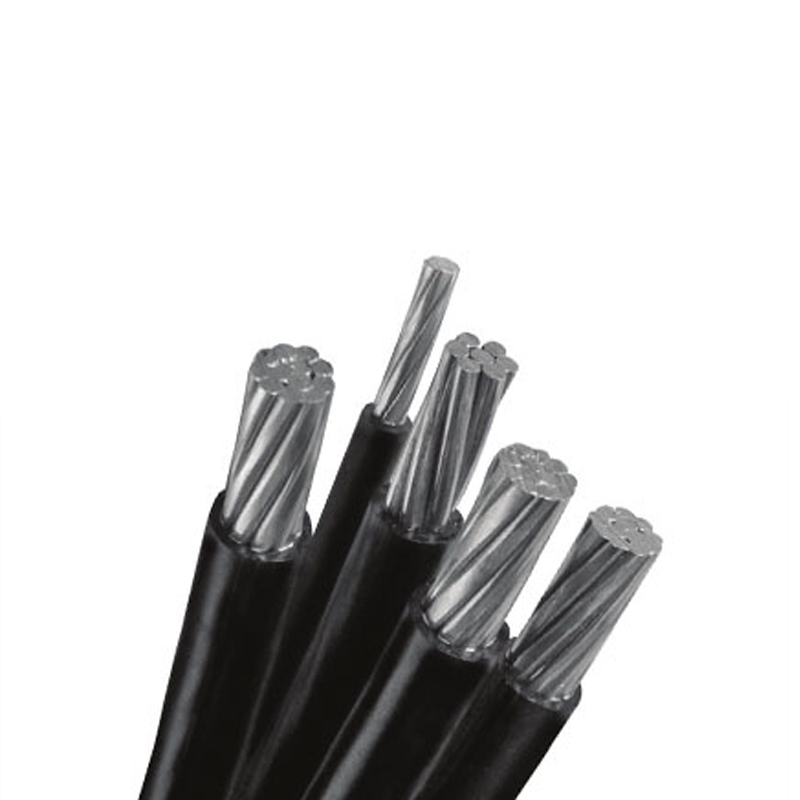

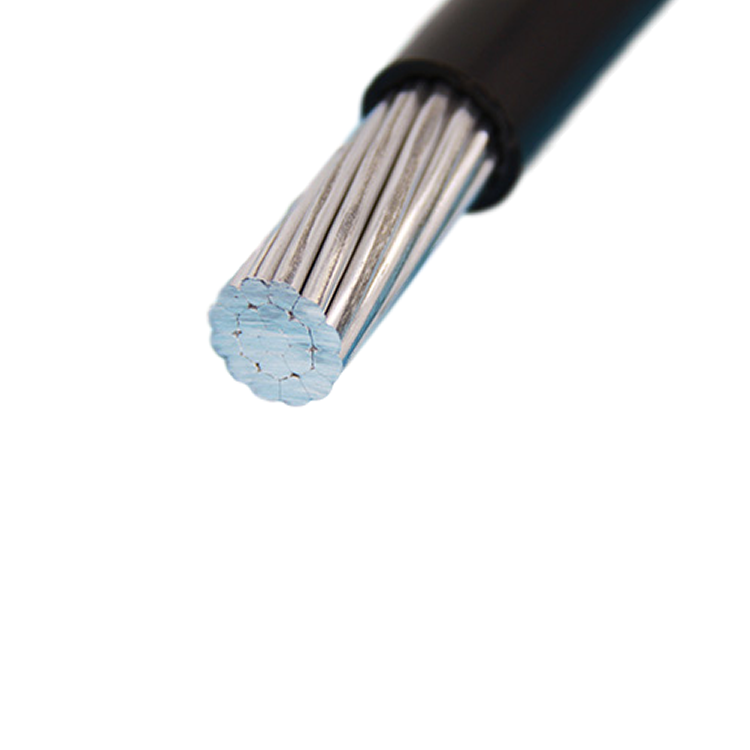

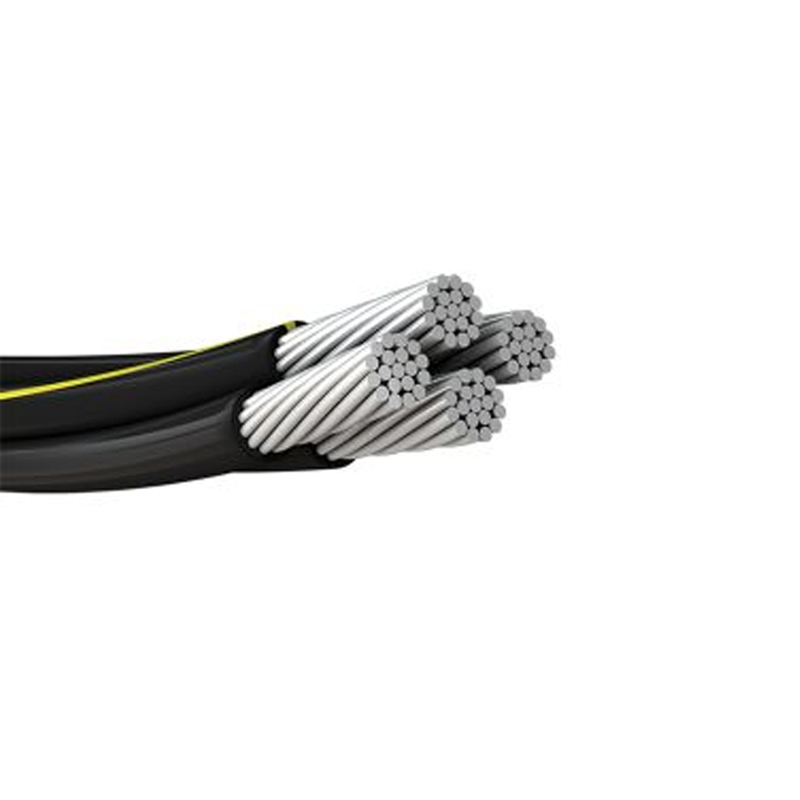

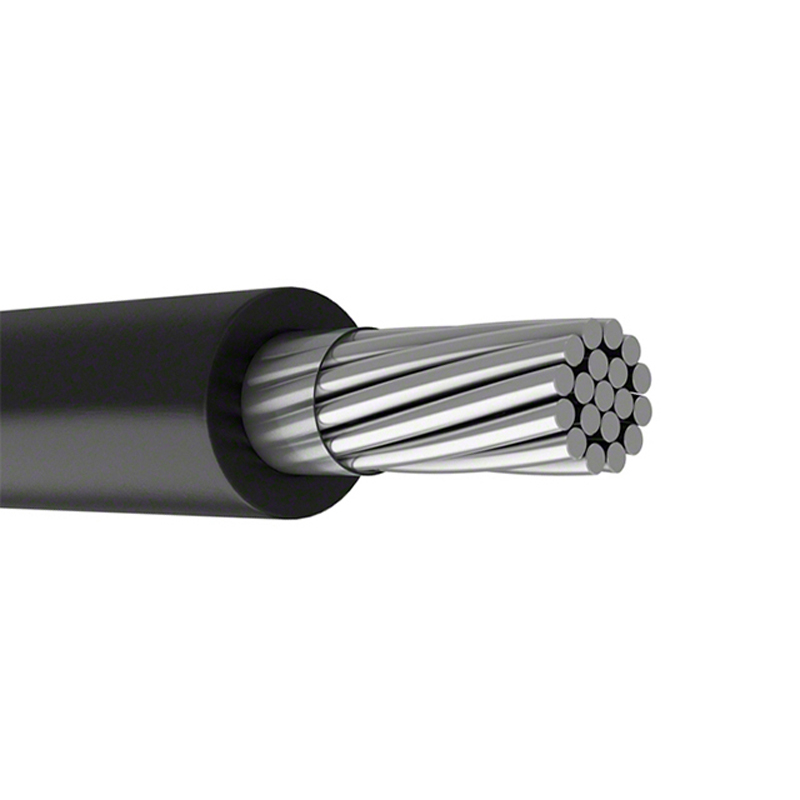

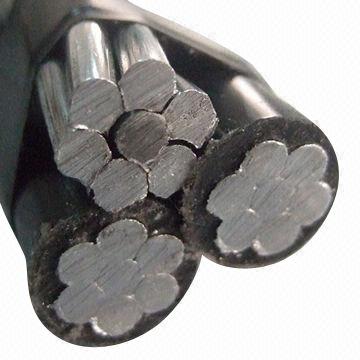

Le câble ABC de haute qualité 35 kV définit une nouvelle référence pour la fiabilité dans les applications de sous-station, combinant des performances électriques exceptionnelles avec une durabilité robuste. Conçu pour résister aux courants court-circuits de 50 ka / 1 - une caractéristique de sécurité essentielle pour les environnements de sous-station - ce câble dispose d'une insuffisance à l'épreuve des intempéries et d'une conception compacte qui réduit l'espace d'installation de 30% par rapport aux câbles de sous-station traditionnels.
Un bouclier en cuivre en conserve offre une protection EMI (interférence électromagnétique) et RFI (interférence radiofréquence), assurant un fonctionnement stable dans des environnements électriquement bruyants. Entièrement conforme aux normes IEC 60502 et IEEE 404, il est devenu le choix préféré des réseaux d'énergie urbaine, des sous-stations d'énergie renouvelable et des réseaux de distribution industriels où la fiabilité et l'efficacité spatiale sont primordiales.
Paramètre | Valeur |
Tension nominale | 35 kV |
Conducteur | Cuivre en conserve |
Résistance à l'isolation | ≥ 100 gΩ à 20 ° C |
Courant de court-circuit | 50 ka / 1 |
Matériau de gaine | Xlpe |
Construction résistante aux intempéries
L'isolation du câble est composée de polyéthylène réticulé (XLPE), un matériau réputé pour sa résistance à l'humidité, au rayonnement UV et à l'exposition chimique. Combiné avec une gaine extérieure résistante aux UV et une cote de protection IP68 , cette construction garantit que le câble reste opérationnel pendant plus de 40 ans dans les environnements de sous-mère extérieurs et souterrains, y compris les zones côtières à forte teneur en sel.
Capacité de court-circuit élevée
Le conducteur de cuivre en conserve - choisi pour son excellente conductivité et résistance à la corrosion - se réjouit avec une couche d'armure en alliage en aluminium pour résister à des contraintes thermiques et mécaniques extrêmes lors d'événements de court-circuit. Cela garantit que le câble maintient l'intégrité lors des défauts, empêchant les échecs catastrophiques et réduisant les temps d'arrêt pour les réparations.
Conception d'économie d'espace
Avec un diamètre compact de ≤60 mm , le câble simplifie le routage dans des environnements de sous-mère congestionnés où l'espace est limité. Cela réduit la complexité d'installation et les coûts de 15% , car moins de modifications à l'infrastructure existante sont nécessaires pour s'adapter au câble. La conception flexible permet également un rayon de flexion de 10 × diamètre de câble , facilitant l'installation dans des espaces serrés.
Sous-substations : Utilisé pour les connexions intérieures et extérieures dans les sous-stations de transmission et de distribution, reliant les transformateurs, les disjoncteurs et les barres avec une transmission de puissance fiable à faible perte.
Énergie renouvelable : intégrale des systèmes de collecte dans les fermes solaires et les parcs éoliens, où la résistance aux intempéries du câble et la capacité de courant élevée soutiennent l'agrégation de puissance efficace et la connexion du réseau.
Industriel : relie les machines lourdes et les panneaux de distribution dans les installations minières, fabriqués et pétrochimiques, résumant les conditions de fonctionnement sévères typiques dans les environnements industriels.
Q: Quel est le rayon de flexion?
R: Le câble est conçu avec un rayon de flexion minimum de 10 × son diamètre extérieur , qui pour un câble de 60 mm de diamètre se traduit par 600 mm. Cette flexibilité permet une installation facile dans les espaces confinés au sein des sous-stations et autour de l'équipement existant sans compromettre l'intégrité structurelle.
Q: Cela nécessite-t-il des kits de résiliation spéciaux?
R: Oui, nous vous recommandons d'utiliser nos terminaisons pré-moulées propriétaires de 35 kV pour des performances optimales. Ces terminaisons testées en usine garantissent une isolation et un blindage appropriés, réduisant le temps d'installation de 50% par rapport aux alternatives moulues sur le terrain et minimisant le risque de défaillances liées à l'installation.
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Défini pour une température ambiante de 25 ℃ et max .
Dimensions des conducteurs de messager neutres
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |
Le câble ABC de haute qualité 35 kV définit une nouvelle référence pour la fiabilité dans les applications de sous-station, combinant des performances électriques exceptionnelles avec une durabilité robuste. Conçu pour résister aux courants court-circuits de 50 ka / 1 - une caractéristique de sécurité essentielle pour les environnements de sous-station - ce câble dispose d'une insuffisance à l'épreuve des intempéries et d'une conception compacte qui réduit l'espace d'installation de 30% par rapport aux câbles de sous-station traditionnels.
Un bouclier en cuivre en conserve offre une protection EMI (interférence électromagnétique) et RFI (interférence radiofréquence), assurant un fonctionnement stable dans des environnements électriquement bruyants. Entièrement conforme aux normes IEC 60502 et IEEE 404, il est devenu le choix préféré des réseaux d'énergie urbaine, des sous-stations d'énergie renouvelable et des réseaux de distribution industriels où la fiabilité et l'efficacité spatiale sont primordiales.
Paramètre | Valeur |
Tension nominale | 35 kV |
Conducteur | Cuivre en conserve |
Résistance à l'isolation | ≥ 100 gΩ à 20 ° C |
Courant de court-circuit | 50 ka / 1 |
Matériau de gaine | Xlpe |
Construction résistante aux intempéries
L'isolation du câble est composée de polyéthylène réticulé (XLPE), un matériau réputé pour sa résistance à l'humidité, au rayonnement UV et à l'exposition chimique. Combiné avec une gaine extérieure résistante aux UV et une cote de protection IP68 , cette construction garantit que le câble reste opérationnel pendant plus de 40 ans dans les environnements de sous-mère extérieurs et souterrains, y compris les zones côtières à forte teneur en sel.
Capacité de court-circuit élevée
Le conducteur de cuivre en conserve - choisi pour son excellente conductivité et résistance à la corrosion - se réjouit avec une couche d'armure en alliage en aluminium pour résister à des contraintes thermiques et mécaniques extrêmes lors d'événements de court-circuit. Cela garantit que le câble maintient l'intégrité lors des défauts, empêchant les échecs catastrophiques et réduisant les temps d'arrêt pour les réparations.
Conception d'économie d'espace
Avec un diamètre compact de ≤60 mm , le câble simplifie le routage dans des environnements de sous-mère congestionnés où l'espace est limité. Cela réduit la complexité d'installation et les coûts de 15% , car moins de modifications à l'infrastructure existante sont nécessaires pour s'adapter au câble. La conception flexible permet également un rayon de flexion de 10 × diamètre de câble , facilitant l'installation dans des espaces serrés.
Sous-substations : Utilisé pour les connexions intérieures et extérieures dans les sous-stations de transmission et de distribution, reliant les transformateurs, les disjoncteurs et les barres avec une transmission de puissance fiable à faible perte.
Énergie renouvelable : intégrale des systèmes de collecte dans les fermes solaires et les parcs éoliens, où la résistance aux intempéries du câble et la capacité de courant élevée soutiennent l'agrégation de puissance efficace et la connexion du réseau.
Industriel : relie les machines lourdes et les panneaux de distribution dans les installations minières, fabriqués et pétrochimiques, résumant les conditions de fonctionnement sévères typiques dans les environnements industriels.
Q: Quel est le rayon de flexion?
R: Le câble est conçu avec un rayon de flexion minimum de 10 × son diamètre extérieur , qui pour un câble de 60 mm de diamètre se traduit par 600 mm. Cette flexibilité permet une installation facile dans les espaces confinés au sein des sous-stations et autour de l'équipement existant sans compromettre l'intégrité structurelle.
Q: Cela nécessite-t-il des kits de résiliation spéciaux?
R: Oui, nous vous recommandons d'utiliser nos terminaisons pré-moulées propriétaires de 35 kV pour des performances optimales. Ces terminaisons testées en usine garantissent une isolation et un blindage appropriés, réduisant le temps d'installation de 50% par rapport aux alternatives moulues sur le terrain et minimisant le risque de défaillances liées à l'installation.
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Défini pour une température ambiante de 25 ℃ et max .
Dimensions des conducteurs de messager neutres
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre: conducteurs en aluminium.
Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Défini pour une température ambiante de 25 ℃ et max .
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |
LV-ABC Lignes avec messager neutre isolé
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)
Construction: Conducteurs en aluminium avec isolation XLPE.
Application: Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre de noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | Max. | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.
Dimensions des conducteurs de messager neutres
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Défini pour une température ambiante de 30 ℃ et max.
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
3 × 25 + 54,6 | 30.0 |
3 × 35 + k × 16 + 54,6 | 33.0 |
3 × 50 + k × 16 + 54,6 | 36.0 |
3 × 70 + k × 16 + 54,6 | 37.5 |
3 × 70 + k × 25 + 54,6 | 40.0 |
3 × 70 + k × 16 + 70 | 41.0 |
3 × 95 + K × 16 + 70 | 44.0 |
3 × 120 + k × 16 + 70 | 46.0 |
3 × 120 + k × 16 + 95 | 47.0 |
3 × 150 + k × 16 + 70 | 48.0 |
3 × 150 + k × 16 + 95 | 49.0 |
* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).
Code: ABC 11KV.
Normes: sans 1713.
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre : un conducteur en acier galvanisé échoué avec isolation XLPE.
Application: les conducteurs aériens groupés doivent être appropriés
Opération à l'extérieur dans les zones tropicales à des altitudes allant jusqu'à 2200 m au-dessus de la mer
niveau, humidité allant jusqu'à 90%, température ambiante moyenne de + 30 ℃ avec
un minimum de - 1 ℃ et un maximum de + 4 ℃ en lumière directe du soleil, lourd
conditions salines le long de la côte et des niveaux isocénéniques de 180
orages jours par an.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Caractéristiques du conducteur de phase
1 | Taille du conducteur | mm² | 70 | 95 | 185 |
2 | Diamètre sur conducteur.Nominal | MM | 9.3-10.2 | 11.6 | 16.4 |
3 | Épaisseur de diélectrique.Nominal | MM | 3.4 | 3.4 | 3.4 |
Minimum à un point | MM | 2.96 | 2.96 | 2.96 | |
4 | Diamètre sur l'isolation. nominal | MM | 16.1-17.0 | 21.3 | 25.9 |
5 | Diamètre sur l'écran de base semi-conducteur . nominal | MM | 18.1-19 | 23.3 | 27.9 |
6 | Épaisseur de ruban de cuivre.Nominal | MM | 0.15 | 1.15 | 2.15 |
7 | Épaisseur de gaine. | MM | 1.8 | 1.8 | 1.8 |
Minimum à un point | MM | 1.43 | 1.43 | 1.51 | |
8 | Taille caténaire | mm² | 50 | 50 | 70 |
9 | Diamètre global du bundle.Nominal | MM | 55.7 | 67.8 | 79.2 |
10 | Masse nominale | kg / m | 2.64 | 3.25 | 4.65 |
Soutenir les caractéristiques caténaires
1 | Taille caténaire | mm² | 50 | 70 |
2 | Nombre de fils | 7 | 7 | |
3 | Taille du fil (diamètre) | MM | 3.0 | 3.6 |
4 | Résistance à la traction minimale de chaque fil | KN | 9.26 | 13.13 |
5 | Allongement à la pause. minimum | % | 3.5 | 4.0 |
6 | Épaisseur de revêtement protecteur | |||
Nominal | MM | 1.2 | 1.2 | |
Minimum à un point | MM | 0.96 | 1.96 | |
7 | Impusehsandvoag E1.250S | 21KV / 5min | 21KV / 5min |
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre: conducteurs en aluminium.
Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Défini pour une température ambiante de 25 ℃ et max .
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |
LV-ABC Lignes avec messager neutre isolé
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)
Construction: Conducteurs en aluminium avec isolation XLPE.
Application: Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre de noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | Max. | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.
Dimensions des conducteurs de messager neutres
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Défini pour une température ambiante de 30 ℃ et max.
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
3 × 25 + 54,6 | 30.0 |
3 × 35 + k × 16 + 54,6 | 33.0 |
3 × 50 + k × 16 + 54,6 | 36.0 |
3 × 70 + k × 16 + 54,6 | 37.5 |
3 × 70 + k × 25 + 54,6 | 40.0 |
3 × 70 + k × 16 + 70 | 41.0 |
3 × 95 + K × 16 + 70 | 44.0 |
3 × 120 + k × 16 + 70 | 46.0 |
3 × 120 + k × 16 + 95 | 47.0 |
3 × 150 + k × 16 + 70 | 48.0 |
3 × 150 + k × 16 + 95 | 49.0 |
* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).
Code: ABC 11KV.
Normes: sans 1713.
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre : un conducteur en acier galvanisé échoué avec isolation XLPE.
Application: les conducteurs aériens groupés doivent être appropriés
Opération à l'extérieur dans les zones tropicales à des altitudes allant jusqu'à 2200 m au-dessus de la mer
niveau, humidité allant jusqu'à 90%, température ambiante moyenne de + 30 ℃ avec
un minimum de - 1 ℃ et un maximum de + 4 ℃ en lumière directe du soleil, lourd
conditions salines le long de la côte et des niveaux isocénéniques de 180
orages jours par an.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Caractéristiques du conducteur de phase
1 | Taille du conducteur | mm² | 70 | 95 | 185 |
2 | Diamètre sur conducteur.Nominal | MM | 9.3-10.2 | 11.6 | 16.4 |
3 | Épaisseur de diélectrique.Nominal | MM | 3.4 | 3.4 | 3.4 |
Minimum à un point | MM | 2.96 | 2.96 | 2.96 | |
4 | Diamètre sur l'isolation. nominal | MM | 16.1-17.0 | 21.3 | 25.9 |
5 | Diamètre sur l'écran de base semi-conducteur . nominal | MM | 18.1-19 | 23.3 | 27.9 |
6 | Épaisseur de ruban de cuivre.Nominal | MM | 0.15 | 1.15 | 2.15 |
7 | Épaisseur de gaine. | MM | 1.8 | 1.8 | 1.8 |
Minimum à un point | MM | 1.43 | 1.43 | 1.51 | |
8 | Taille caténaire | mm² | 50 | 50 | 70 |
9 | Diamètre global du bundle.Nominal | MM | 55.7 | 67.8 | 79.2 |
10 | Masse nominale | kg / m | 2.64 | 3.25 | 4.65 |
Soutenir les caractéristiques caténaires
1 | Taille caténaire | mm² | 50 | 70 |
2 | Nombre de fils | 7 | 7 | |
3 | Taille du fil (diamètre) | MM | 3.0 | 3.6 |
4 | Résistance à la traction minimale de chaque fil | KN | 9.26 | 13.13 |
5 | Allongement à la pause. minimum | % | 3.5 | 4.0 |
6 | Épaisseur de revêtement protecteur | |||
Nominal | MM | 1.2 | 1.2 | |
Minimum à un point | MM | 0.96 | 1.96 | |
7 | Impusehsandvoag E1.250S | 21KV / 5min | 21KV / 5min |
