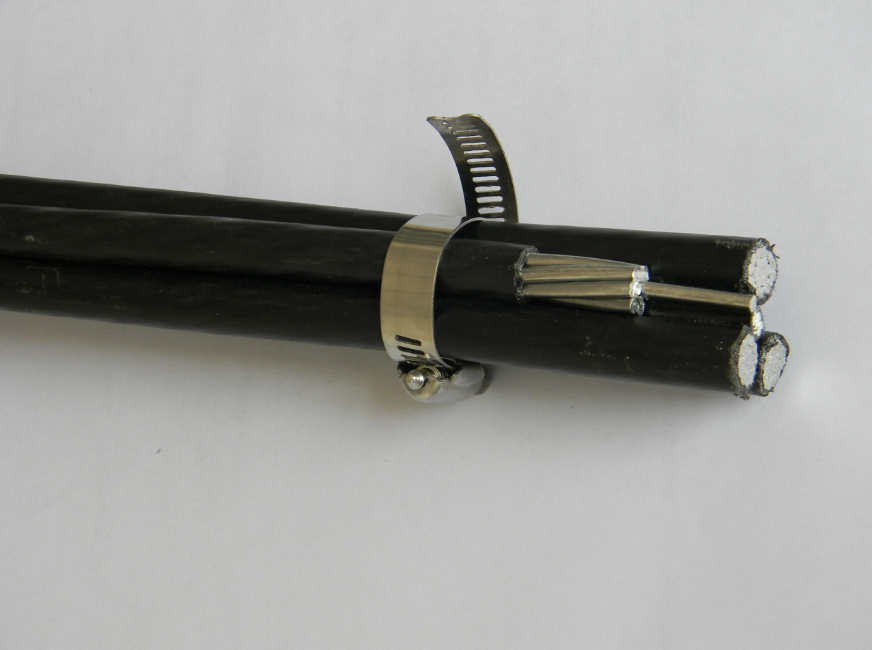

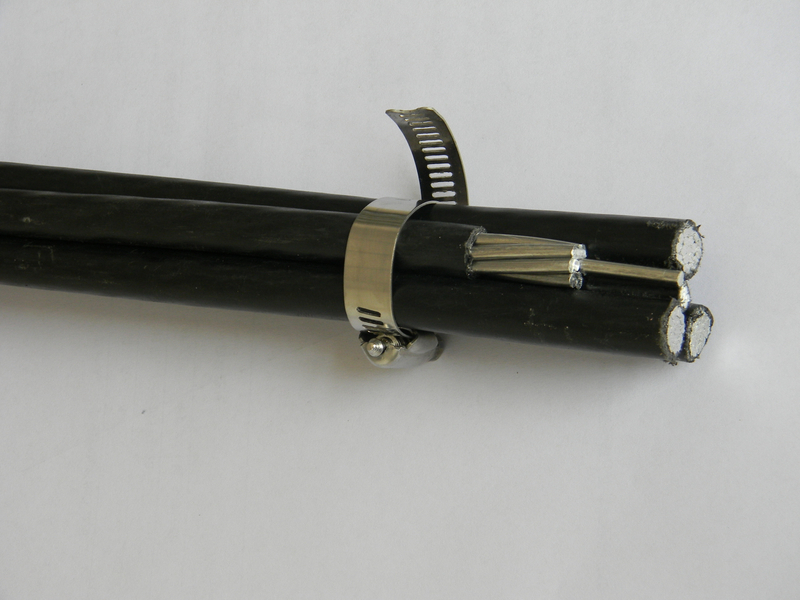

Le câble aérien groupé (ABC) 0,6/1 kV est une solution de distribution d'énergie aérienne haute performance conçue pour répondre à la norme NFC 33-209 , ainsi qu'aux références mondiales telles que BS 7870-5, GB/T 12527 et CEI 60502. Sa force principale réside dans une structure duplex conçue avec précision, combinant une isolation XLPE/PE/PVC (optimisée pour la résistance aux UV et aux intempéries extrêmes) avec une phase en aluminium (Al). conducteurs (section transversale de 16 à 150 mm²) et conducteurs messagers neutres en alliage d'aluminium (AAAC) . Cette conception offre une résistance mécanique exceptionnelle, soutenue par une charge de rupture minimale de 1,9 kN (pour les conducteurs de 16 mm²) jusqu'à 20,5 kN (pour les conducteurs messagers de 70 mm²) et une durabilité à long terme dans les environnements difficiles.
Au-delà des configurations standard, nous proposons des solutions de câbles ABC personnalisées adaptées aux besoins spécifiques du projet, notamment les sections de conducteurs, les matériaux d'isolation et les longueurs de bobines (100 à 1 000 m sur fûts en bois ou emballage sur mesure). Nos capacités OEM permettent également des ajustements de marque et techniques pour s'aligner sur les exigences des clients, rendant le câble adapté aux réseaux urbains, à l'électrification rurale, à l'éclairage public et aux réseaux aériens industriels.
| Zone du conducteur (mm²) | Nombre de fils | max. Résistance à courant continu (ω / km) | Diamètre du conducteur (mm) | min. Charge de rupture (KN) | Diamètre global (mm) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7.8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7.3 | - | 10.0–10.9 |
| 54,6 (Messager) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (messager) | 7 | 0.50 | 10.0–10.2 | 20.5 |
Câble 0,6 / 1kV aérien de (ABC) ( NFC33-209 standard)
Modèle n ° | Phase n ° /dia. | Xlpe | N ° neutre /dia. | Xlpe | EP No./dia. | Xlpe |
MM | MM | MM | ||||
3*35+54,6AAAC+16 3*70+54,6AAAC+2*16 | 7 / 2.52 12/2,72 | 1.60 1.80 | 7 / 3.15 7 / 3.15 | 1.60 1.60 | 7/1,70 7/1,70 | 1.20 1.20 |
L' isolation XLPE/PE/PVC bloque les rayons UV, l'humidité et les fluctuations de température (-1 ℃ à +40 ℃), garantissant des performances fiables dans les régions côtières (forte salinité) et tropicales (jusqu'à 2 200 m d'altitude, 90 % d'humidité).
Les conducteurs messagers neutres AAAC améliorent la résistance à la traction et à la corrosion, réduisant ainsi les coûts de maintenance et prolongeant la durée de vie du câble.
La faible résistance CC (aussi faible que 0,50 Ω/km pour les conducteurs de 70 mm²) minimise la perte d'énergie, tandis que la capacité de transport de courant élevée (jusqu'à 306 A pour les conducteurs de 150 mm², à une température ambiante de 30 ℃) permet une alimentation stable.
Le diamètre compact du faisceau (par exemple, 22 mm pour les configurations 3×16+25 mm²) simplifie l'installation et réduit la résistance au vent, idéal pour les zones urbaines denses.
Des conceptions polyvalentes ( lignes LV-ABC autoportantes , LV-ABC avec messager neutre nu, MV-ABC avec messager neutre isolé) s'adaptent à divers scénarios aériens.
Les conducteurs légers en aluminium réduisent les coûts de transport et d'installation par rapport aux alternatives en cuivre, sans compromettre les performances.
Réseaux électriques urbains : parfaits pour distribuer l'électricité dans les villes, où les contraintes d'espace et la résilience aux intempéries sont critiques (par exemple, éclairage public, complexes résidentiels).
Électrification rurale : navigue sur des terrains éloignés et difficiles pour fournir de l'électricité aux villages, en tirant parti de sa résistance à la corrosion et de sa résistance mécanique.
Zones industrielles : Gère des contraintes mécaniques élevées et des demandes de charges lourdes dans les usines, les entrepôts et les parcs industriels.
Zones tropicales et côtières : Résiste à une humidité élevée, aux embruns salés et aux orages (jusqu'à 180 jours d'orage/an), répondant aux besoins des villes côtières et des régions tropicales.
Le câble est strictement destiné à une utilisation aérienne et ne peut pas être enterré (même dans des conduits) pour préserver l'intégrité de l'isolation et les performances mécaniques.
Notre équipe fournit une assistance technique sur site et des conseils d'installation pour garantir le respect des normes du projet et des protocoles de sécurité.
En tant que fabricant basé en Chine avec des années d'expérience dans les systèmes électriques, nous sommes spécialisés dans la production de câbles ABC , la R&D et les services techniques. Tous les produits sont soumis à des tests rigoureux pour répondre à la norme NFC 33-209 et aux certifications mondiales, garantissant qualité et conformité.
Nous ne proposons pas seulement des câbles prêts à l'emploi : nos solutions personnalisées vous permettent de sélectionner la taille des conducteurs, le type d'isolation et l'emballage. Nos capacités OEM incluent également l’image de marque, les ajustements techniques et l’alignement de la documentation pour répondre aux besoins de votre entreprise.
De l'avant-vente fournissant des catalogues et des spécifications techniques au support après-vente (assistance sur site, conseils d'installation et tests post-installation), nous garantissons le bon déroulement du projet.
Portée mondiale : nous servons des clients dans le monde entier, avec des bureaux en Chine continentale (Yixing City) et à Hong Kong, permettant une communication et une logistique rapides.
Il répond à la norme NFC 33-209 (la norme européenne de base pour les câbles ABC) et aux normes internationales telles que BS 7870-5, GB/T 12527 et IEC 60502. Cela garantit la compatibilité avec les projets nécessitant des certifications européennes ou mondiales.
Oui. Nous proposons des longueurs de bobines personnalisées (100 à 1 000 m) et des options d'isolation (XLPE, PE, PVC) en fonction des besoins environnementaux et techniques de votre projet. Notre équipe confirmera la faisabilité et vous proposera un devis sur mesure.
Absolument. L' isolation XLPE/PE et les conducteurs messagers neutres AAAC résistent aux brouillards salins et à la corrosion, ce qui rend le câble idéal pour les régions côtières présentant des conditions de forte salinité.
Oui. Nous proposons une assistance technique sur site, des conseils d'installation étape par étape et des tests post-installation pour garantir que le câble est installé correctement et fonctionne de manière optimale.
