Câble ABC standard Australie Nouvelle-Zélande 0,6/1 kV

Câble aérien groupé (ABC) 0,6/1 kV – Conforme à la norme AS/NZS 3560.1

Aperçu du produit

East Energy Electrical Engineering présente le câble aérien groupé (ABC) 0,6/1 kV – une solution de distribution d'énergie aérienne haute performance conçue exclusivement pour répondre aux normes AS/NZS 3560.1 – la référence en matière de fiabilité dans les climats australiens et néo-zélandais.

Ce câble intègre un savoir-faire de fabrication avancé avec des matériaux de première qualité pour offrir une durabilité exceptionnelle, ce qui le rend idéal pour les réseaux électriques ruraux et urbains confrontés à des conditions environnementales difficiles, notamment :

• Chaleur extrême (outback australien, régions désertiques)

• Humidité élevée (côte du Queensland, nord tropical du Queensland)

• Froid alpin (Île du Sud de Nouvelle-Zélande, Montagnes enneigées)

• Zones de vent fort (zones sujettes aux cyclones, exposition côtière)

• Exposition élevée aux UV (conditions estivales australiennes et néo-zélandaises)

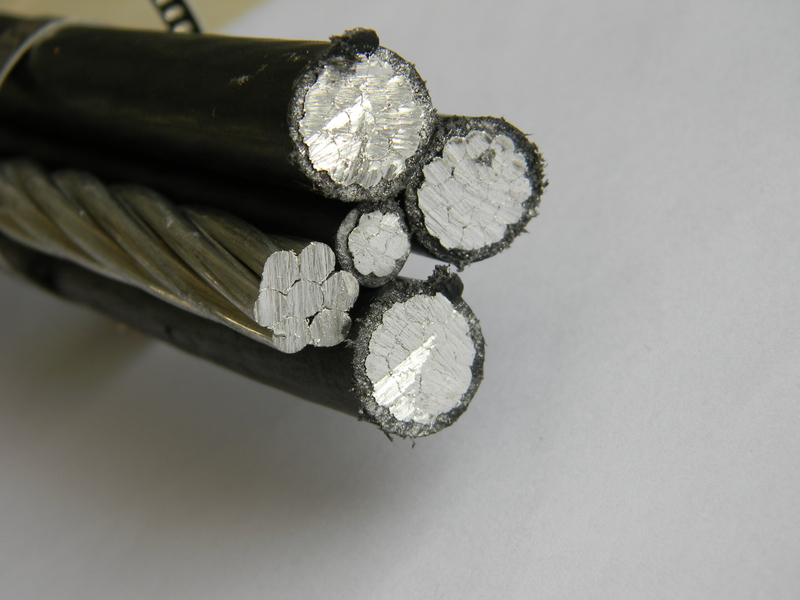

Construction du noyau

À la base, le câble comprend :

Caractéristiques de l'isolation et de la veste :

• XLPE résistant aux UV – empêche la dégradation due à une exposition prolongée au soleil

• Gaine noire en PEHD – offre une résistance à l'abrasion, une barrière contre l'humidité et une protection chimique

• Propriétés ignifuges – selon CEI 60332-1 (auto-extinguible)

Conception innovante

La conception innovante comprend :

• Fil messager neutre intégré en option – simplifiant l'installation tout en garantissant le respect des exigences strictes de mise à la terre

• Regroupement compact : plusieurs conducteurs isolés torsadés ensemble pour une efficacité spatiale

• Identification des phases par code couleur – rouge, blanc, bleu pour triphasé ; noir pour neutre (selon la norme AS/NZS)

Plage de température et performances environnementales

Ce câble ABC excelle dans les environnements extrêmement chauds, froids et très humides, des régions côtières aux zones alpines, notamment :

• Installations côtières (embruns salins, humidité élevée, vents cycloniques)

• Environnements désertiques (exposition aux UV, chaleur diurne extrême)

• Terrain montagneux (basses températures, charge de glace, vents violents)

• Réseaux urbains (installations aériennes à espace contraint)

Applications

Réseaux électriques ruraux

• Électrification agricole – fourniture d’électricité aux propriétés isolées, aux pompes d’irrigation et aux hangars de tonte

• Communautés de l'Outback – distribution d'électricité fiable dans les zones reculées et isolées

• Sites miniers – alimentation électrique aérienne temporaire et permanente

• Tours de télécommunication – alimentation électrique pour stations de base distantes

Distribution de puissance urbaine

• Lotissements résidentiels – fourniture aérienne aux nouveaux lotissements

• Zones commerciales – centres commerciaux, zones industrielles, parcs d’activités

• Éclairage public – alimentation électrique pour les systèmes d’éclairage public

• Connexions d’énergies renouvelables – connexions au réseau de parcs solaires et de parcs éoliens

Applications spéciales

• Stations côtières – construction résistante au sel pour les milieux marins

• Villages alpins – performances à basse température pour les stations de ski et les communautés de montagne

• Zones industrielles – capacité de courant élevée pour l’alimentation électrique des usines et des entrepôts

•


Avantages de l'ABC par rapport aux conducteurs aériens nus traditionnels

Conformité et certifications

Spécifications techniques

Configurations disponibles

Tailles de conducteur disponibles :

• 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm², 150 mm², 185 mm², 240 mm²

Configurations personnalisées disponibles sur demande.

Directives d'installation

Préparation

• Manipulation des câbles – évitez de les faire glisser sur des arêtes vives ; utiliser des rouleaux pour les longues tractions

• Rayon de courbure minimum – 8 × diamètre du câble (installation), 6 × diamètre du câble (fixe)

• Température – ne pas installer en dessous de –5°C sans préchauffage

Montage sur poteau

• Pinces de suspension – utilisez des pinces spécifiques ABC pour éviter d'endommager l'isolation

• Colliers de serrage – utilisez des culs-de-sac préformés ou des culs-de-sac à compression

• Espacement des poteaux – typiquement 50 à 80 mètres selon la taille du conducteur et les conditions locales de vent/glace

Jonction et terminaison

• Joints – utiliser des joints spécifiques ABC avec restauration de l’isolation

• Terminaisons – utilisez les kits de terminaison ABC (intérieur ou extérieur)

• Mise à la terre – connectez le messager neutre à la terre du poteau à intervalles réguliers (conformément à AS/NZS 3560.1)

Emballage et livraison

Modes d'expédition :

• Fret maritime – standard pour grandes quantités (conteneurs 20' ou 40')

• Fret aérien – pour les commandes urgentes ou petites

• Fret terrestre – livraison régionale

Documentation incluse :

• Liste de colisage

• Facture commerciale

• Rapports d'essais (essais de routine et de type)

• Certificat de qualité

• Manuel d'installation

•
