Câble d'alimentation de 6 kV robus

5 0 Commentaires

Quantité:
État de disponibilité:





enquête Ajouter au panier

Description du produit

Câble d'alimentation de 6 kV robus

Général

Câble d'alimentation de 6 kV robuste avec conducteur de cuivre et isolation XLPE, protégé par un armoure en fil d'acier est une solution robuste et fiable pour transmettre une puissance électrique dans des environnements exigeants.

Normes et certifications

Le câble d'alimentation de 6 kV robuste avec conducteur de cuivre, isolation XLPE et armourage en fil d'acier est généralement conforme aux normes internationales et régionales pour assurer la sécurité, la fiabilité et les performances. Voici quelques-unes des normes clés auxquelles ces câbles adhèrent souvent:

CEI (Commission internationale électrotechnique):

CEI 60502-1: câbles d'alimentation avec isolation extrudée et leurs accessoires pour les tensions nominales de 1 kV (UM = 1,2 kV) jusqu'à 30 kV (UM = 36 kV).
CEI 60228: Conducteurs de câbles isolés (spécifie les classes et exigences du conducteur).
CEI 60332: Tests de propagation de la flamme verticale pour les câbles isolés.
CEI 60754: Le test sur les gaz a évolué lors de la combustion des matériaux des câbles.

ISO (Organisation internationale pour la normalisation):

ISO 9001: Systèmes de gestion de la qualité (pour les processus de fabrication).

Paramater technique

3.6 / 6 (7.2) KV, XLPE ISOLURE Câble d'alimentation gainé en PVC non armé

Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 19)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	kg / km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1250	660	500
120	2.5	1.8	27	1 500	760	500
150	2.5	1.8	28	1 790	860	500
185	2.5	1.9	30	2 150	1 000	500
240	2.6	1.9	33	2 770	1250	500
300	2.8	2.0	35	3 400	1 500	500
400	3.0	2.1	39	4 280	1.850	500
500	3.2	2.2	43	5 400	2 280	500
630	3.2	2.4	47	6 830	2 800	500
800	3.2	2.5	51	8 570	3 400	400
1 000	3.2	2.6	56	10 590	4 110	300

Trois cœurs, Cu / xlpe / PVC ou al / xlpe / pvc (tableau 20)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	kg / km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1 190	890	500
25	2.5	2.1	38	1 560	1 080	500
35	2.5	2.2	40	1 930	1 270	500
50	2.5	2.3	43	2 370	1480	500
70	2.5	2.4	47	3110	1 820	500
95	2.5	2.5	51	4 000	2 200	500
120	2.5	2.6	54	4,820	2 550	500
150	2.5	2.7	58	5 770	2 970	500
185	2.5	2.8	61	6 960	3 460	500
240	2.6	3.0	68	8 940	4 340	400
300	2.8	3.2	73	10 980	5 190	300
400	3.0	3.5	81	13,820	6 440	250
500	3.2	3.7	90	17 390	7,910	200

3.6 / 6 (7.2) KV, câble d'alimentation gainé en PVC blindé PVC XLPE,

Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 21)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1 100	810	500
70	2.5	1.2	1.6	1.8	29	1 350	930	500
95	2.5	1.2	1.6	1.9	31	1 670	1 080	500
120	2.5	1.2	1.6	1.9	32	1 950	1 200	500
150	2.5	1.2	1.6	2.0	34	2 270	1 350	500
185	2.5	1.2	2.0	2.1	37	2 770	1 620	500
240	2.6	1.2	2.0	2.2	40	3 440	1 930	500
300	2.8	1.2	2.0	2.2	42	4120	2 210	500
400	3.0	1.3	2.5	2.4	47	5 250	2 820	500
500	3.2	1.3	2.5	2.5	51	6 450	3 340	500
630	3.2	1.4	2.5	2.6	55	7 990	3 950	400

Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 22)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	2.0	2.1	40	2 310	2 120	500
16	2.5	1.2	2.0	2.2	42	2 600	2 290	500
25	2.5	1.2	2.0	2.3	45	3 080	2 600	500
35	2.5	1.3	2.5	2.4	48	3 950	3 280	500
50	2.5	1.3	2.5	2.5	54	4 530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4 210	500
95	2.5	1.5	2.5	2.8	59	6 660	4 860	500
120	2.5	1.5	2.5	2.9	63	7,630	5 360	400
150	2.5	1.6	2.5	3.0	66	8 800	6 000	400
185	2.5	1.7	3.15	3.2	72	11 500	6 670	300
240	2.6	1.8	3.15	3.4	78	13 480	8 870	250
300	2.8	1.9	3.15	3.6	84	15,920	10 1330	200
400	3.0	2.0	4.0	3.9	94	21 300	12 590	200
500	3.2	2.1	4.0	4.1	103	25 090	15,610	200

3.6 / 6 (7.2) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé

Monocore, cu / xlpe / ata / pvcor al / xlpe / ata / pvc (tableau 23)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1 000	700	500
70	2.5	1.2	0.5	1.8	28	1 240	820	500
95	2.5	1.2	0.5	1.8	30	1 540	950	500
120	2.5	1.2	0.5	1.8	31	1 820	1 080	500
150	2.5	1.2	0.5	1.9	33	2 120	1 200	500
185	2.5	1.2	0.5	1.9	35	2 520	1 370	500
240	2.6	1.2	0.5	2.0	37	3 180	1 670	500
300	2.8	1.2	0.5	2.1	40	3 850	1 950	500
400	3.0	1.3	0.5	2.3	44	4 800	2 370	500
500	3.2	1.3	0.5	2.4	48	5 960	2 840	500
630	3.2	1.4	0.5	2.5	52	7 450	3 410	600

Trois cœurs, cu / xlpe / sta / pvcor al / xlpe / sta / pvc (tableau 24)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.2	2.0	37	1 330	1 140	500
16	2.5	1.2	0.5	2.1	40	1 580	1 580	500
25	2.5	1.2	0.5	2.2	42	2 310	1 880	500
35	2.5	1.3	0.5	2.3	45	2 760	2 090	500
50	2.5	1.3	0.5	2.4	48	3 260	2 360	500
70	2.5	1.4	0.5	2.5	52	4 100	2 810	500
95	2.5	1.5	0.5	2.7	56	5,110	3 310	500
120	2.5	1.5	0.5	2.8	60	5 010	3 750	400
150	2.5	1.6	0.5	2.9	63	7 050	4 250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10 530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6 940	300
400	3.0	2.0	0.8	3.7	89	16,620	9 240	200
500	3.2	2.1	0.8	4.0	98	20 550	11 070	200

Caractéristiques

Conducteur en cuivre:

Haute conductivité pour une transmission de puissance efficace.
Excellente résistance mécanique et durabilité.
Convient aux applications lourdes.

Isolation XLPE (polyéthylène réticulé):

Fournit d'excellentes propriétés thermiques et électriques.
Haute résistance à la chaleur, aux produits chimiques et à l'humidité.
Fonctionne efficacement à des températures plus élevées par rapport à l'isolation en PVC.

Armouring en fil d'acier:

Offre une protection mécanique supérieure contre les contraintes externes, telles que l'impact, l'écrasement et l'abrasion.
Améliore la durabilité du câble dans des environnements difficiles, y compris les paramètres souterrains ou industriels.

Tension Rating:

Conçu pour les applications de tension moyenne jusqu'à 6 kV.

Construction lourde:

Construit pour résister à des conditions extrêmes, ce qui le rend idéal pour les installations industrielles, mines et extérieures.

Conformité:

Répond aux normes internationales telles que CEI, BS ou ASTM, garantissant la sécurité et la fiabilité.

Applications

Plantes industrielles: Convient à la distribution de l'énergie dans les usines, les raffineries et les usines chimiques.
Opérations minières: idéal pour les environnements robustes avec une contrainte mécanique élevée.
Installations souterraines: protégé contre l'humidité et les dommages physiques.
Projets d'énergie renouvelable: utilisés dans les parcs éoliens et les centrales solaires pour une transmission de puissance fiable.
Projets d'infrastructure: adaptés aux réseaux électriques, aux tunnels et aux chantiers de construction.

application

Avantages

Durabilité élevée: l'armourage en fil d'acier assure des performances à long terme dans des conditions difficiles.
Transmission de puissance efficace: le conducteur de cuivre et l'isolation XLPE minimisent les pertes d'énergie.
Sécurité: l'isolation XLPE offre une excellente résistance aux courts-circuits et aux défauts électriques.
Flexibilité: peut être utilisé dans les installations fixes ou où la contrainte mécanique est une préoccupation.

Spécifications techniques

Tension Rating: 6kV (6000 volts)
Conducteur du conducteur: cuivre (classe 2 échoué)
Matériel d'isolation: XLPE (polyéthylène réticulé)
Armouring: armure en fil d'acier (SWA)
Gaine: PVC ou LSZH (basse fumée zéro halogène) pour une protection supplémentaire
Plage de températures: -20 ° C à + 90 ° C (fonctionnement)
Normes: CEI 60502, BS 5467, ou équivalent

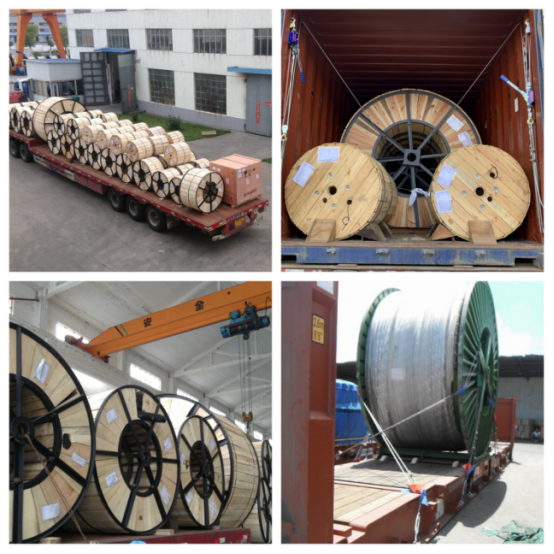

Emballage et expédition

Emballage standard: rouleaux ou bobines en bois (longueurs de 100 m à 5000 m).

- Protection: Emballage étanche à l'humidité, palettes absorbantes.

- Étiquetage: codes de tension claire, certifications et codes de lots.

- Conformité de l'expédition: CEI 60228 pour la protection mécanique pendant le transit.
