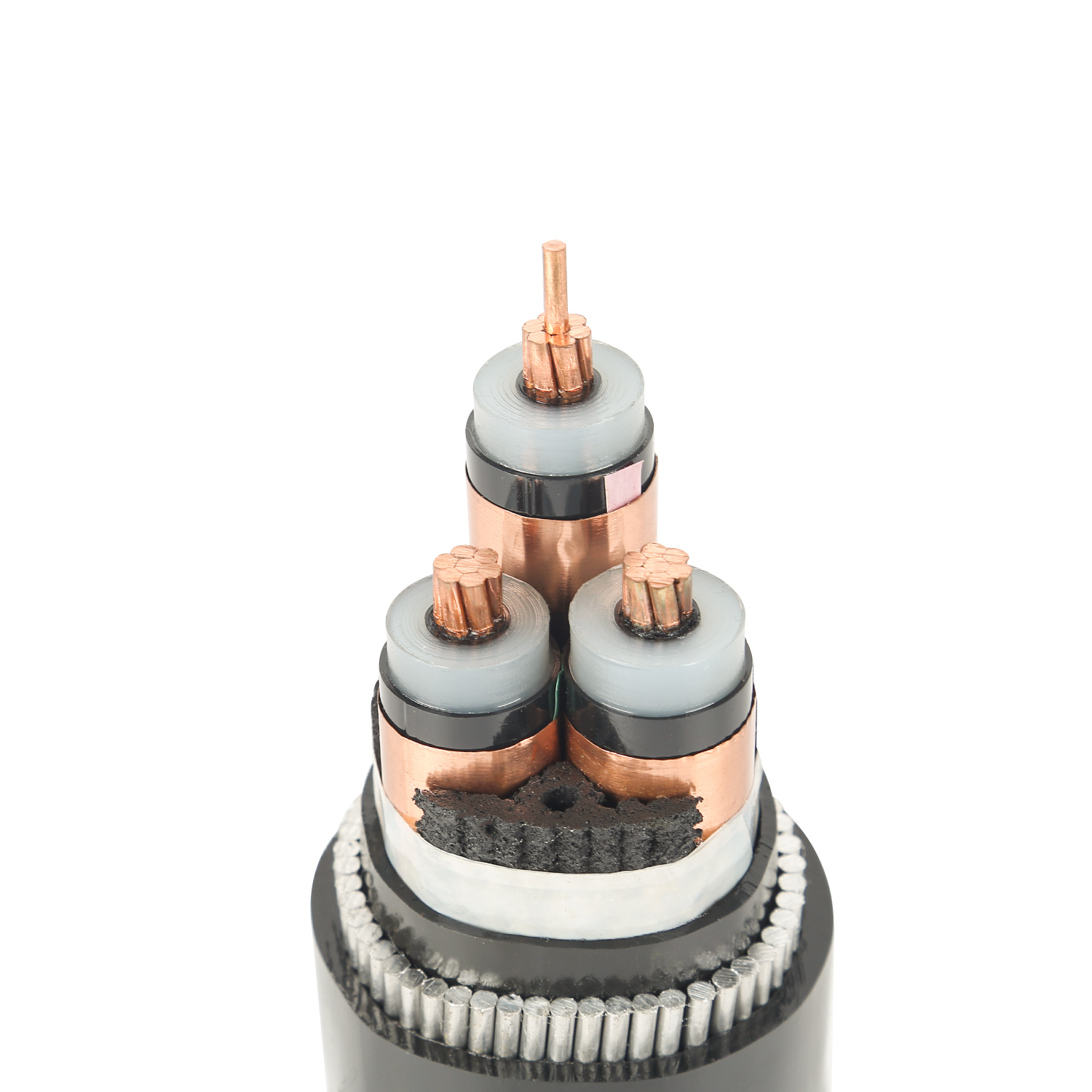

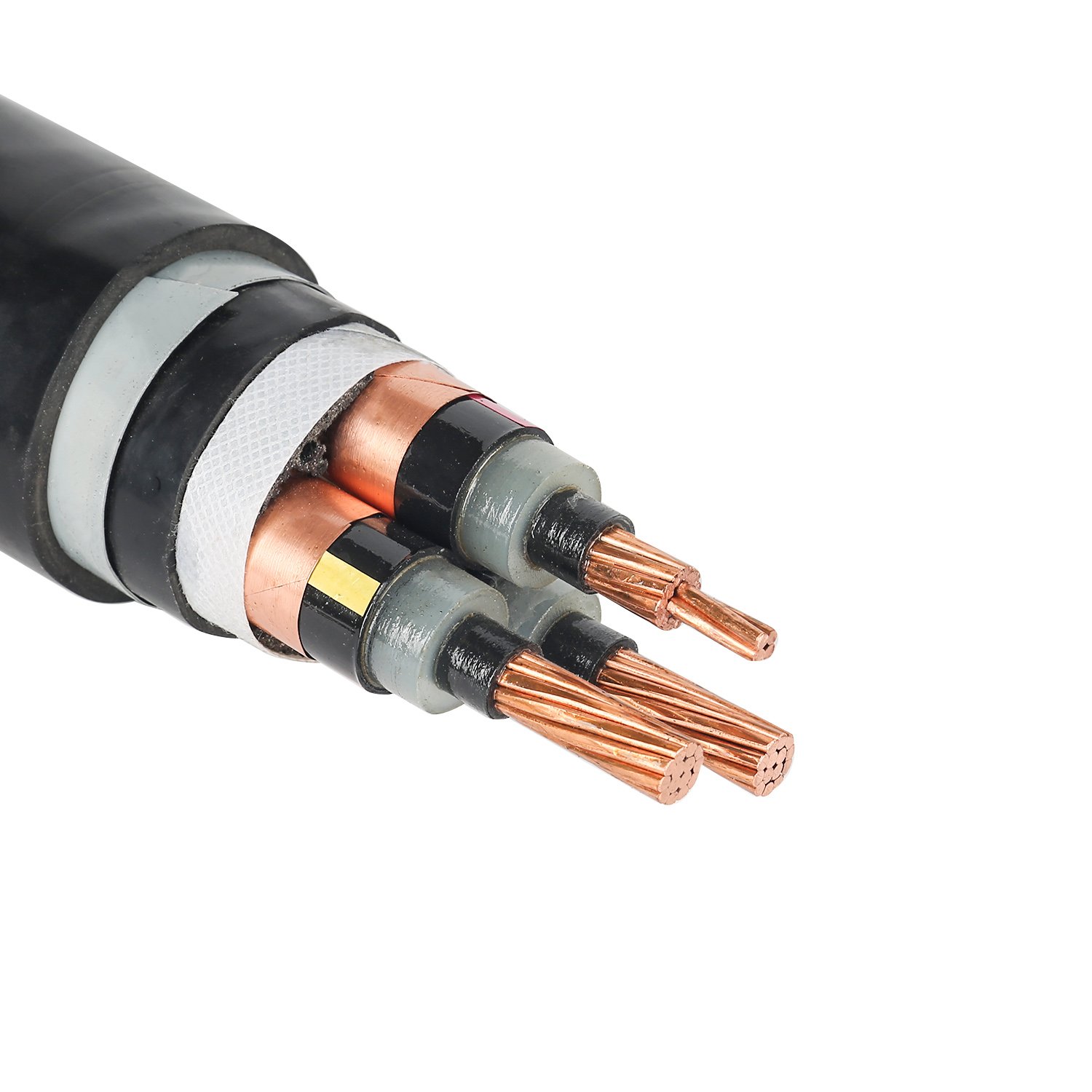

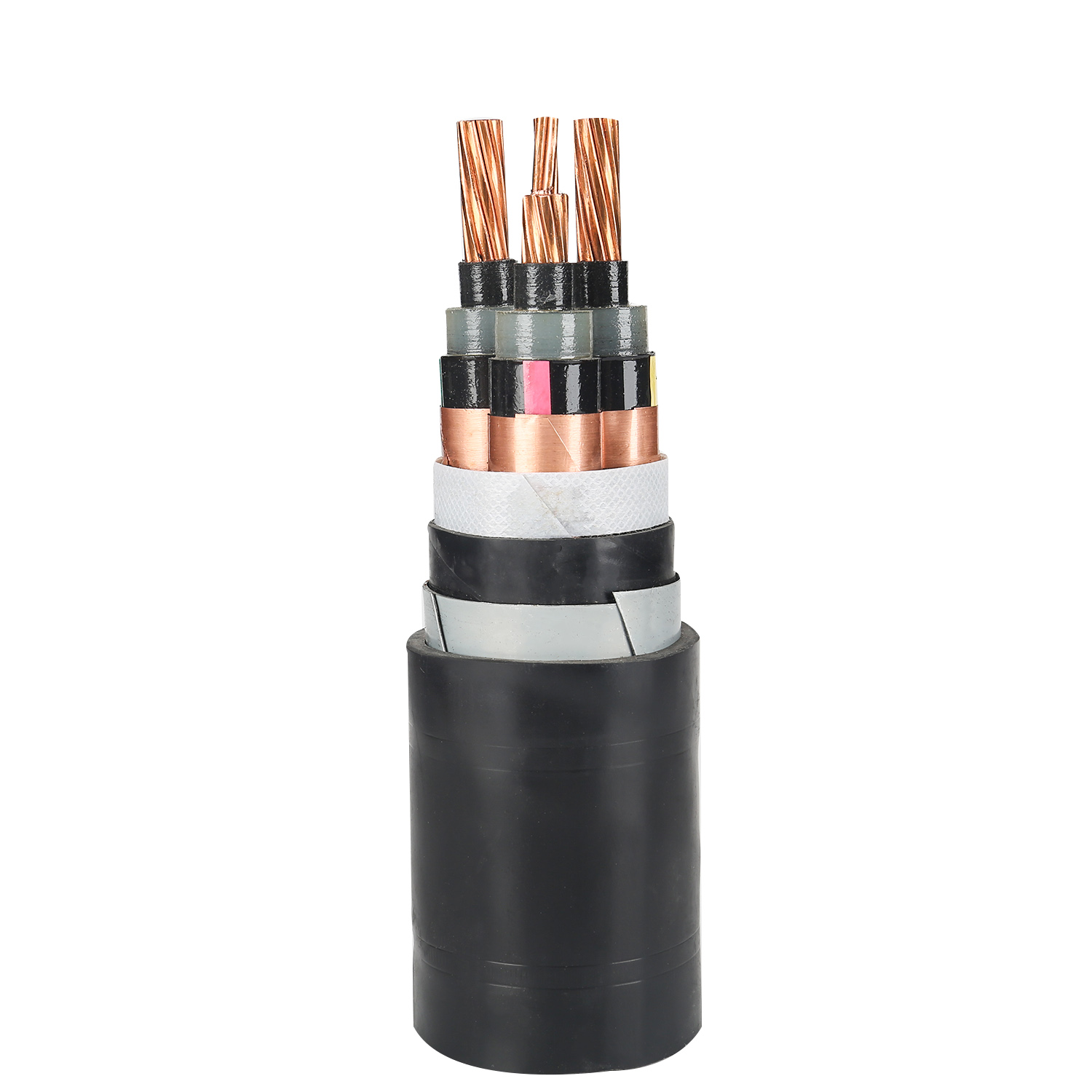

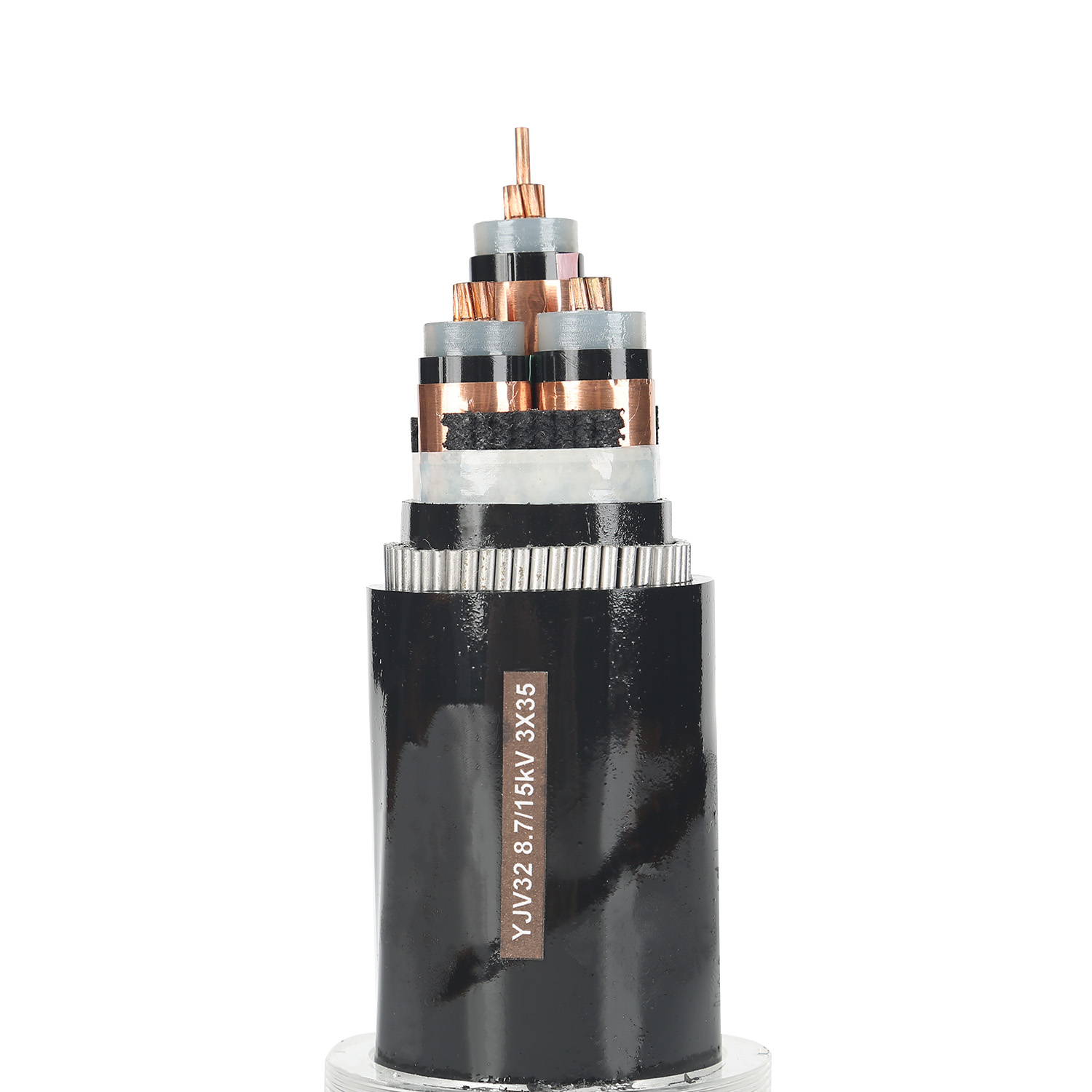

Câble d'alimentation isolé Triple Core XLPE avec armoure en fil d'acier pour les applications de tension moyenne

Câble d'alimentation isolé Triple Core XLPE avec armoure en fil d'acier pour les applications de tension moyenne

5 0 Commentaires

Ce câble d'alimentation triple conducteur isolé XLPE avec armure en fil d'acier (SWA) est conçu pour la distribution moyenne tension où la protection mécanique et la résistance à l'humidité sont essentielles. Il est fabriqué selon la norme CEI 60502-2 pour des tensions nominales de 3,6/6 kV à 26/35 kV, avec des conducteurs en cuivre ou en aluminium, une isolation XLPE, une armure en fil d'acier galvanisé et une gaine supérieure en PVC, PE ou LSZH. La construction à trois conducteurs prend en charge les circuits triphasés équilibrés dans les réseaux urbains, les installations industrielles, les tunnels, les mines et les installations directement enterrées. L'armure en fil d'acier protège contre l'écrasement, les impacts et les dommages causés par les rongeurs, permettant une installation dans des tranchées, des conduits, des puits verticaux et des zones sujettes aux mouvements du sol. Pour les acheteurs, cela réduit le besoin d’une protection mécanique supplémentaire et simplifie l’enfouissement direct.

Quantité:
État de disponibilité:





enquête Ajouter au panier

Description du produit

1. Tension nominale (U₀/U et Um)

Sélectionnez le câble en fonction de la tension du système et de la méthode de mise à la terre. U₀ est la tension assignée à fréquence industrielle entre le conducteur et l'écran/l'armure ; U est la tension nominale entre les conducteurs. La tension maximale du système Um ne doit pas dépasser la valeur spécifiée pour le câble.

Tension nominale du système	Tension nominale du câble U₀/U	Tension maximale du système Um
6kV	3,6/6 kV	7,2 kilovolts
10 kV	6/10kV	12 kV
15 kV	8,7/15kV	17,5 kilovolts
20 kV	12/20 kilovolts	24 kV
30 kilovolts	18/30 kilovolts	36 kV
35 kV	26/35kV	42 kV

Pour les systèmes sans mise à la terre ou avec mise à la terre résonnante, sélectionnez un indice U₀ plus élevé. Pour des systèmes efficacement mis à la terre, la norme U₀/U est généralement suffisante.

2. Matériau conducteur et section transversale

Cuivre : conductivité plus élevée, meilleures performances en court-circuit, adapté aux circuits critiques et à l'espace d'installation limité.
Aluminium : poids et coût réduits, adapté aux longs trajets où le poids et le budget sont des priorités.
Section transversale : Déterminer par le courant de charge, le courant de court-circuit, la chute de tension, la température ambiante, la résistivité thermique du sol et le facteur de regroupement. Plage moyenne tension à trois conducteurs typique : 25–400 mm².

3. Isolation

L'isolation XLPE permet une température de conducteur continue de 90°C et une température de court-circuit de 250°C pendant 5 secondes maximum. L'épaisseur de l'isolation est spécifiée par la norme CEI 60502-2 en fonction de la tension nominale.

4. Armure en fil d'acier

Choisissez une armure en fil d'acier galvanisé pour :

Enterrement direct sans conduit supplémentaire
Puits verticaux et parcours escarpés nécessitant une résistance à la traction
Zones avec mouvements de terrain, trafic intense ou risque de rongeurs
Travées de pont ou de tunnel où des dommages mécaniques sont possibles

Pour les environnements très corrosifs, spécifiez une couche anticorrosion supplémentaire ou une surgaine PE.

5. Matériau de la gaine

PVC : Usage général, ignifuge, économique.
PE : Meilleure résistance à l’humidité, préférable pour l’enfouissement direct et les endroits humides.
LSZH : Faible dégagement de fumée et sans halogène, pour tunnels, sous-stations intérieures et infrastructures publiques.

6. Environnement d'installation

Enfouissement direct : utiliser SWA avec une gaine en PE ou PVC ; Tenez compte de la résistivité thermique du sol et de la profondeur d’enfouissement.
Conduits et tranchées : SWA offre une protection supplémentaire lors du tirage et contre les dommages ultérieurs.
Arbres verticaux : l'armure en fil d'acier supporte le poids du câble ; calculer la tension de traction et l'espacement des supports.
Tunnels et parcours intérieurs : une surgaine LSZH peut être nécessaire pour la sécurité incendie.
Pont ou longues travées : vérifiez la tension de traction, l'espacement des supports et le rayon de courbure.

7. Rayon de courbure et longueur du tambour

Le rayon de courbure minimum est généralement de 12 à 15 fois le diamètre extérieur du câble pour une installation statique et de 20 fois lors du tirage. Sélectionnez la longueur du tambour en fonction de la longueur du parcours, du nombre de joints, des limites de transport et de la méthode d'installation.

8. Normes

Spécifiez la norme applicable : CEI 60502-2, GB/T 12706.2, BS 6622, VDE 0276-620 ou les exigences spécifiques au projet.

Spécifications techniques

Paramètre	Standard Plage / Option
Standard	CEI 60502-2, GB/T 12706.2
Tension nominale U₀/U	3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV
Tension maximale du système Um	7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 42 kV
Nombre de cœurs	3
Conductor	Cuivre ou aluminium, classe 1 ou 2, 25–400 mm²
Isolation	XLPE (polyéthylène réticulé)
Température d'isolation	90°C en continu ; Court-circuit 250°C (max. 5 s)
Armure	Fil d'acier galvanisé fin ou grossier, couche anticorrosion en option
Surgaine	PVC, PE ou LSZH ; noir, rouge ou comme spécifié
Température de fonctionnement	Conducteur de -40°C à +90°C
Rayon de courbure	≥12 × diamètre extérieur (statique) ; ≥20 × diamètre extérieur (installation)
Installation	Enfouissement direct, conduit, tranchée, tunnel, puits vertical, pont
Emballage	Fût en acier ou en bois ; longueur de tambour personnalisée disponible

Applications typiques

Réseaux de distribution triphasés moyenne tension
Lignes électriques souterraines urbaines et industrielles
Alimentations directement enterrées et circuits de dérivation
Itinéraires de câbles pour tunnels, puits et ponts
Alimentation électrique pour mines et carrières
Connexions entre appareillage de commutation, transformateurs et boîtes de terminaison de câbles

Informations de commande

Pour recevoir un devis précis, veuillez fournir :

Tension nominale U₀/U
Matériau du conducteur et section
Nombre de cœurs : 3
Matériau de la gaine : PVC, PE ou LSZH
Type d'armure : fil d'acier galvanisé fin ou grossier
Norme requise : IEC 60502-2, GB/T 12706.2, BS 6622 ou autre
Longueur totale et longueur préférée du tambour
Environnement d'installation et éventuelles exigences particulières

1,8 / 3 (3,6) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé

Monocore, Cu / xlpe / ata / pvc ou al / xlpe / ata / pvc (tableau 17)

Conductor Nominal Zone	Épaisseur d'insulation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'insulation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.0	1.2	0.5	1.8	18	390	330	500
16	2.0	1.2	0.5	1.8	19	460	360	500
25	2.0	1.2	0.5	1.8	20	580	420	500
35	2.0	1.2	0.5	1.8	21	700	480	500
50	2.0	1.2	0.5	1.8	23	840	550	500
70	2.0	1.2	0.5	1.8	24	1 080	650	500
95	2.0	1.2	0.5	1.8	26	1 360	770	500
120	2.0	1.2	0.5	1.8	28	1 620	880	500
150	2.0	1.2	0.5	1.8	29	1 920	990	500
185	2.0	1.2	0.5	1.9	31	2 300	1 150	500
240	2.0	1.2	0.5	1.9	33	2 890	1 380	500
300	2.0	1.2	0.5	2.0	36	3,510	1 610	500
400	2.0	1.2	0.5	2.1	37	4 380	1 950	500
d
630	2.4	1.3	0.5	2.4	47	7 000	2 970	500

Trois cœurs, Cu / xlpe / sta / pvc ou al / xlpe / sta / pvc (tableau 18)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.0	1.2	0.5	1.8	28	910	720	500
16	2.0	1.2	0.5	1.9	29	1 120	820	500
25	2.0	1.2	0.5	1.9	32	1480	1 000	500
35	2.0	1.2	0.5	2.0	35	1 840	1 170	500
50	2.0	1.2	0.5	2.1	38	1 300	1 410	500
70	2.0	1.2	0.5	2.2	43	3 390	2 100	500
95	2.0	1.2	0.5	2.3	46	4 330	2 530	500
120	2.0	1.3	0.5	2.4	50	5 180	2 910	500
150	2.0	1.4	0.5	2.6	54	6 180	3 370	500
185	2.0	1.4	0.5	2.7	57	7,120	3,920	500
240	2.0	1.5	0.5	2.8	63	9,350	4 750	400
300	2.0	1.6	0.5	3.0	68	11 340	5 550	300
400	2.0	1.8	0.5	3.3	76	14,220	6 830	300
500	2.2	1.9	0.5	3.5	84	17 850	8 380	250

3.6 / 6 (7.2) KV, XLPE ISOLURE Câble d'alimentation gainé en PVC non armé

Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 19)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	kg / km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1250	660	500
120	2.5	1.8	27	1 500	760	500
150	2.5	1.8	28	1 790	860	500
185	2.5	1.9	30	2 150	1 000	500
240	2.6	1.9	33	2 770	1250	500
300	2.8	2.0	35	3 400	1 500	500
400	3.0	2.1	39	4 280	1.850	500
500	3.2	2.2	43	5 400	2 280	500
630	3.2	2.4	47	6 830	2 800	500
800	3.2	2.5	51	8 570	3 400	400
1 000	3.2	2.6	56	10 590	4 110	300

Trois cœurs, Cu / xlpe / PVC ou al / xlpe / pvc (tableau 20)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	kg / km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1 190	890	500
25	2.5	2.1	38	1 560	1 080	500
35	2.5	2.2	40	1 930	1 270	500
50	2.5	2.3	43	2 370	1480	500
70	2.5	2.4	47	3110	1 820	500
95	2.5	2.5	51	4 000	2 200	500
120	2.5	2.6	54	4,820	2 550	500
150	2.5	2.7	58	5 770	2 970	500
185	2.5	2.8	61	6 960	3 460	500
240	2.6	3.0	68	8 940	4 340	400
300	2.8	3.2	73	10 980	5 190	300
400	3.0	3.5	81	13,820	6 440	250
500	3.2	3.7	90	17 390	7,910	200

3.6 / 6 (7.2) KV, câble d'alimentation gainé en PVC blindé PVC XLPE,

Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 21)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1 100	810	500
70	2.5	1.2	1.6	1.8	29	1 350	930	500
95	2.5	1.2	1.6	1.9	31	1 670	1 080	500
120	2.5	1.2	1.6	1.9	32	1 950	1 200	500
150	2.5	1.2	1.6	2.0	34	2 270	1 350	500
185	2.5	1.2	2.0	2.1	37	2 770	1 620	500
240	2.6	1.2	2.0	2.2	40	3 440	1 930	500
300	2.8	1.2	2.0	2.2	42	4120	2 210	500
400	3.0	1.3	2.5	2.4	47	5 250	2 820	500
500	3.2	1.3	2.5	2.5	51	6 450	3 340	500
630	3.2	1.4	2.5	2.6	55	7 990	3 950	400

Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 22)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	2.0	2.1	40	2 310	2 120	500
16	2.5	1.2	2.0	2.2	42	2 600	2 290	500
25	2.5	1.2	2.0	2.3	45	3 080	2 600	500
35	2.5	1.3	2.5	2.4	48	3 950	3 280	500
50	2.5	1.3	2.5	2.5	54	4 530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4 210	500
95	2.5	1.5	2.5	2.8	59	6 660	4 860	500
120	2.5	1.5	2.5	2.9	63	7,630	5 360	400
150	2.5	1.6	2.5	3.0	66	8 800	6 000	400
185	2.5	1.7	3.15	3.2	72	11 500	6 670	300
240	2.6	1.8	3.15	3.4	78	13 480	8 870	250
300	2.8	1.9	3.15	3.6	84	15,920	10 1330	200
400	3.0	2.0	4.0	3.9	94	21 300	12 590	200
500	3.2	2.1	4.0	4.1	103	25 090	15,610	200

3.6 / 6 (7.2) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé

Monocore, cu / xlpe / ata / pvcor al / xlpe / ata / pvc (tableau 23)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1 000	700	500
70	2.5	1.2	0.5	1.8	28	1 240	820	500
95	2.5	1.2	0.5	1.8	30	1 540	950	500
120	2.5	1.2	0.5	1.8	31	1 820	1 080	500
150	2.5	1.2	0.5	1.9	33	2 120	1 200	500
185	2.5	1.2	0.5	1.9	35	2 520	1 370	500
240	2.6	1.2	0.5	2.0	37	3 180	1 670	500
300	2.8	1.2	0.5	2.1	40	3 850	1 950	500
400	3.0	1.3	0.5	2.3	44	4 800	2 370	500
500	3.2	1.3	0.5	2.4	48	5 960	2 840	500
630	3.2	1.4	0.5	2.5	52	7 450	3 410	600

Trois cœurs, cu / xlpe / sta / pvcor al / xlpe / sta / pvc (tableau 24)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.2	2.0	37	1 330	1 140	500
16	2.5	1.2	0.5	2.1	40	1 580	1 580	500
25	2.5	1.2	0.5	2.2	42	2 310	1 880	500
35	2.5	1.3	0.5	2.3	45	2 760	2 090	500
50	2.5	1.3	0.5	2.4	48	3 260	2 360	500
70	2.5	1.4	0.5	2.5	52	4 100	2 810	500
95	2.5	1.5	0.5	2.7	56	5,110	3 310	500
120	2.5	1.5	0.5	2.8	60	5 010	3 750	400
150	2.5	1.6	0.5	2.9	63	7 050	4 250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10 530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6 940	300
400	3.0	2.0	0.8	3.7	89	16,620	9 240	200
500	3.2	2.1	0.8	4.0	98	20 550	11 070	200

6 ~ 30KV Câbles d'alimentation isolés XLPE

Ce produit utilise la ligne de production de coextrusion de trois couches de la Finlande NEXTROM (Nokia) pour la réticulation chimique de la fabrication.
Il convient à la pose fixe de la ligne de tension moyenne.
Les performances des câbles s'accordent avec la stipulature de la CEI 60502.

Spécification des produits

Modèle		Nom
CU / XLPE / PVC	AL / XLPE / PVC	Conducteur en cuivre ou en aluminium
CU / XLPE / PE	Al / xlpe / pe	Conducteur en cuivre ou en aluminium
CU / XLPE / STA / PVC	Al / xlpe / sta / pvc	Conducteur en cuivre ou en aluminium XLPE Ruban en acier isolé PVC Câble d'alimentation gainé en PVC
Cu / xlpe / sta / pe	Al / xlpe / sta / pe	Conducteur en cuivre ou en aluminium
CU / XLPE / SWA / PVC	Al / xlpe / swa / pvc	Conducteur en cuivre ou en aluminium
Cu / xlpe / swa / pe	Al / xlpe / swa / pe	Conducteur en cuivre ou en aluminium
CU / XLPE / CWL / PE	Al / xlpe / cwl / pe	Conducteur en cuivre ou en aluminium

Gamme d'applications

Modèle		Gamme d'applications
CU / XLPE / PVC	AL / XLPE / PVC	Il convient à la pose à l'intérieur et à l'extérieur, doit être fixé sur un support dans un tunnel et peut être porté par un tuyau en béton ou posé dans un fossé de câble et enterré directement dans un sol lâche. Le câble ne peut pas résister à la pression, mais permet une certaine quantité de traction du rayonnement.
CU / XLPE / PE	Al / xlpe / pe
CU / XLPE / STA / PVC	Al / xlpe / sta / pvc	Enterré dans le sol, le câble peut résister à une certaine pression, mais ne peut pas résister à une grande force de traction.
Cu / xlpe / sta / pe	Al / xlpe / sta / pe
CU / XLPE / SWA / PVC	Al / xlpe / swa / pvc
Cu / xlpe / swa / pe	Al / xlpe / swa / pe
CU / XLPE / CWL / PE	Al / xlpe / cwl / pe	Il est utilisé pour l'exigence de résistance à l'eau de la couche externe de câbles

Énergie orientale

Génie électrique

6 / 6KV, 6/10 (12) KV, XLPE ISLOLÉ Câble d'alimentation gainé PVC sans armure, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 25)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	kg / km		m
16	3.4	1.8	20	450	350	500
25	3.4	1.8	21	560	400	500
35	3.4	1.8	22	680	460	500
50	3.4	1.8	24	810	520	500
70	3.4	1.8	25	1 050	620	500
95	3.4	1.8	27	1 320	730	500
120	3.4	1.8	28	1 580	840	500
150	3.4	1.9	30	1 880	960	500
185	3.4	1.9	32	2 250	1 100	500
240	3.4	2.0	34	2 870	1 350	500
300	3.4	2.1	37	3 490	1 580	500
400	3.4	2.2	40	4 350	1 920	500
500	3.4	2.3	44	5 440	2 320	500
630	3.4	2.4	48	6 860	2 830	500
800	3.4	2.5	52	8 600	3 430	400
1.000	3.4	2.6	56	10 630	4 150	300

Trois cœurs, Cu / xlpe / PVC ou al / xlpe / pvc (tableau 26)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Poids d'environ		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	kg / km		m
16	3.4	2.1	39	1 410	1 1110	500
25	3.4	2.2	42	1 800	1 320	500
35	3.4	2.3	45	2 170	1 500	500
50	3.4	2.4	47	2 630	1 730	500
70	3.4	2.5	51	3 400	2110	500
95	3.4	2.6	55	4,310	2 510	500
120	3.4	2.7	58	5 150	2 860	500
150	3.4	2.9	62	6 100	3 300	500
185	3.4	3.0	66	7,310	3,810	500
240	3.4	3.1	71	9 290	4 680	400
300	3.4	3.3	76	11 240	5 450	300
400	3.4	3.5	83	14 040	6 660	250
500	3.4	3.7	91	17,530	8 050	200

6/6 kV, 6/10 (12) KV, fil d'alimentation en PVC blindé PVC XLPE

Monocore, cu / xlpe / awa / pvc ou al / xlpe / awa / pvc (tableau 27)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
16	3.4	1.2	1.6	1.8	26	770	670	500
25	3.4	1.2	1.6	1.8	27	910	750	500
35	3.4	1.2	1.6	1.8	28	1 040	820	500
50	3.4	1.2	1.6	1.8	29	1 190	900	500
70	3.4	1.2	1.6	1.9	31	1470	1 040	500
95	3.4	1.2	1.6	2.0	33	1 780	1 190	500
120	3.4	1.2	2.0	2.0	35	2 150	1 410	500
150	3.4	1.2	2.0	2.1	37	2 480	1 560	500
185	3.4	1.2	2.0	2.1	39	2 890	1 730	500
240	3.4	1.2	2.0	2.2	41	3 570	2 050	500
300	3.4	1.2	2.0	2.3	44	4 230	2 330	500
400	3.4	1.3	2.5	2.4	48	5 320	2 890	500
500	3.4	1.3	2.5	2.5	52	6 500	3 380	500
630	3.4	1.4	2.5	2.6	56	8 020	3 990	400

Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 28)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
16	3.4	1.3	2.5	2.4	47	3 700	2 700	500
25	3.4	1.3	2.5	2.5	50	3 900	3 430	500
35	3.4	1.3	2.5	2.6	53	4 430	3 770	500
50	3.4	1.4	2.5	2.7	56	5 080	4 190	500
70	3.4	1.5	2.5	2.8	60	6 050	4 750	500
95	3.4	1.5	2.5	2.9	64	7 180	5 380	500
120	3.4	1.6	2.5	3.0	67	8 230	5 960	400
150	3.4	1.7	3.15	3.2	72	10 100	6 580	300
185	3.4	1.7	3.15	3.3	76	11 610	8,110	300
240	3.4	1.8	3.15	3.5	82	14,110	9,510	250
300	3.4	1.9	3.15	3.7	87	16 420	10 630	200
400	3.4	2.0	4.0	4.0	96	21 700	12 880	200
500	3.4	2.2	4.0	4.2	104	25 280	15 800	200

6/6 kV, 6/10 (12) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé en PVC

Monocore, Cu / xlpe / ata / pvc ou al / xlpe / aa / pvc (tableau 29)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
16	3.4	1.2	0.5	1.8	25	680	580	500
25	3.4	1.2	0.5	1.8	26	810	650	500
35	3.4	1.2	0.5	1.8	27	940	720	500
50	3.4	1.2	0.5	1.8	28	1 090	790	500
70	3.4	1.2	0.5	1.9	30	1 350	920	500
95	3.4	1.2	0.5	1.9	32	1 650	1 060	500
120	3.4	1.2	0.5	2.0	33	1 940	1 190	500
150	3.4	1.2	0.5	2.0	35	2 240	1 320	500
185	3.4	1.2	0.5	2.1	37	2 650	1 500	500
240	3.4	1.2	0.5	2.1	39	3 290	1 770	500
300	3.4	1.2	0.5	2.2	41	3 940	2 030	500
400	3.4	1.3	0.5	2.3	45	4 860	2 430	500
500	3.4	1.3	0.5	2.4	49	5 990	2 880	500
630	3.4	1.4	0.5	2.5	52	7 480	3 450	500

Trois cœurs, Cu / xlpe / STA / PVC ou Al / xlpe / STA / PVC (tableau 30)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
16	3.4	1.3	0.2	2.3	44	2 220	1 900	500
25	3.4	1.3	0.5	2.4	47	2 660	2 180	500
35	3.4	1.3	0.5	2.5	50	3110	2 440	500
50	3.4	1.4	0.5	2.6	53	3 650	2 750	500
70	3.4	1.5	0.5	2.7	56	4,510	3 220	500
95	3.4	1.5	0.5	2.8	60	5,510	3 710	500
120	3.4	1.6	0.5	2.9	64	6 450	4 180	500
150	3.4	1.7	0.5	3.1	68	7 500	4 700	400
185	3.4	1.7	0.5	3.2	71	8 830	5 330	400
240	3.4	1.8	0.5	3.3	77	10 960	6 360	300
300	3.4	1.9	0.5	3.5	82	13 090	7 300	250
400	3.4	2.0	0.8	3.8	91	16,910	9,530	200
500	3.4	2.2	0.8	4.0	99	20,720	11 250	200

8.7 / 10kV, 8,7 / 15 (17,5) KV, XLPE Câble d'alimentation gainé en PVC non armé isolé PVC

Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 31)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	kg / km		m
25	4.5	1.8	24	640	480	500
35	4.5	1.8	25	760	540	500
50	4.5	1.8	26	900	610	500
70	4.5	1.8	28	1 140	710	500
95	4.5	1.8	29	1 420	830	500
120	4.5	1.9	31	1 700	950	500
150	4.5	1.9	32	1 990	1 070	500
185	4.5	2.0	34	2 380	1 230	500
240	4.5	2.1	37	3 010	1490	500
300	4.5	2.1	39	3,620	1 720	500
400	4.5	2.2	42	4 490	2 070	500
500	4.5	2.3	46	5 600	2 480	500
630	4.5	2.5	50	7 050	3 010	500
800	4.5	2.6	54	8 800	3,630	400
1 000	4.5	2.7	58	10 850	4 370	300

Trois cœurs, Cu / XLPE / PVC ou Al / XLPE / PVC (tableau 32)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	kg / km		m
25	4.5	2.4	47	2 100	1 620	500
35	4.5	2.5	50	2 510	1 840	500
50	4.5	2.6	52	2 980	2 080	500
70	4.5	2.7	56	3 760	2 470	500
95	4.5	2.8	60	4 700	2 900	500
120	4.5	2.9	63	5 590	3 320	500
150	4.5	3.0	67	6 560	3 760	500
185	4.5	3.1	71	7 800	4 300	400
240	4.5	3.3	76	9,820	5 220	300
300	4.5	3.5	81	11 800	6 010	300
400	4.5	3.7	88	14,620	7 250	250
500	4.5	3.9	96	18 150	8 680	200

8 .7 / 10kV, 8,7 / 15 (17,5) KV, fil d'alimentation en PVC blindé PVC XLPE.

Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 33)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
25	4.5	1.2	1.6	1.8	29	1 020	860	500
35	4.5	1.2	1.6	1.9	30	1 170	950	500
50	4.5	1.2	1.6	1.9	32	1 340	1 040	500
70	4.5	1.2	1.6	2.0	34	1 640	1 190	500
95	4.5	1.2	2.0	2.1	36	2 020	1 430	500
120	4.5	1.2	2.0	2.1	38	2 310	1 570	500
150	4.5	1.2	2.0	2.2	39	2 660	1 740	500
185	4.5	1.2	2.0	2.2	41	3 070	1 920	500
240	4.5	1.2	2.0	2.3	44	3 750	2 240	500
300	4.5	1.3	2.5	2.4	47	4 590	2 690	500
400	4.5	1.3	2.5	2.5	50	5 550	3 120	500
500	4.5	1.4	2.5	2.6	51	6,750	3 640	500
630	4.5	1.4	2.5	2.7	58	8 280	4 240	400

Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 34)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
25	4.5	1.4	2.5	2.7	55	4 560	4 080	500
35	4.5	1.4	2.5	2.8	58	5 080	4 410	500
50	4.5	1.5	2.5	2.9	61	5 740	4 840	500
70	4.5	1.6	2.5	3.0	65	6 770	5 480	500
95	4.5	1.6	2.5	3.1	69	7 890	6 100	400
120	4.5	1.7	3.15	3.2	74	10 900	6 700	400
150	4.5	1.8	3.15	3.4	77	11 030	8 220	300
185	4.5	1.8	3.15	3.5	81	12 490	8 980	250
240	4.5	1.9	4.0	3.7	89	17 500	10 440	250
300	4.5	2.0	4.0	3.9	94	20 100	12 1330	200
400	4.5	2.1	4.0	4.1	101	23 600	13 970	200

8.7 / 10kV, 8,7 / 15 (17,5) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé

Monocore, cu / xlpe / ata / pvc ou al / xlpe / ata / pvc (tableau 35)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Diamètre global d'environ	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Diamètre global d'environ	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
25	4.5	1.2	0.5	1.8	28	910	760	500
35	4.5	1.2	0.5	1.8	29	1 050	830	500
50	4.5	1.2	0.5	1.9	30	1 210	920	500
70	4.5	1.2	0.5	1.9	32	1470	1 050	500
95	4.5	1.2	0.5	2.0	34	1 790	1 200	500
120	4.5	1.2	0.5	2.0	35	2 070	1 320	500
150	4.5	1.2	0.5	2.1	37	2 400	1470	500
185	4.5	1.2	0.5	2.1	39	2 800	1 640	500
240	4.5	1.2	0.5	2.2	41	3 460	1 940	500
300	4.5	1.3	0.5	2.3	44	4 160	2 230	500
400	4.5	1.3	0.5	2.4	47	5 050	2 620	500
500	4.5	1.4	0.5	2.5	51	6 220	3 100	500
630	4.5	1.4	0.5	2.6	55	7,710	3 670	500

Trois cœurs, Cu / xlpe / sta / pvc ou al / xlpe / sta / pvc (tableau 36)

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
25	4.5	1.4	0.5	2.6	52	3 120	2 640	500
35	4.5	1.4	0.5	2.6	55	3 570	2 900	500
50	4.5	1.5	0.5	2.7	58	4120	3 220	500
70	4.5	1.6	0.5	2.9	62	5 050	3 750	500
95	4.5	1.6	0.5	3.0	66	6 070	4 270	500
120	4.5	1.7	0.5	3.1	69	7 040	4 770	500
150	4.5	1.8	0.5	3.2	73	8 120	5,310	400
185	4.5	1.8	0.5	3.3	77	9 440	5 940	300
240	4.5	1.9	0.5	3.5	83	11 660	7 050	300
300	4.5	2.0	0.8	3.7	89	14 600	8,810	250
400	4.5	2.1	0.8	4.0	96	17 760	10 370	200
500	4.5	2.3	0.8	4.2	105	21,620	12 150	200

12/20 (24) KV, XLPE Câble d'alimentation gainé en PVC non armé isolé

Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (Tableau 37)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	kg / km		m
35	5.5	1.8	27	840	620	500
50	5.5	1.8	28	990	690	500
70	5.5	1.9	30	1 230	800	500
95	5.5	1.9	31	1 530	940	500
120	5.5	2.0	33	1 810	1 060	500
150	5.5	2.0	35	2110	1 190	500
185	5.5	2.1	36	2 510	1 360	500
240	5.5	2.1	39	3 1330	1 610	500
300	5.5	2.2	41	3 760	1 860	500
400	5.5	2.3	44	4 650	2 220	500
500	5.5	2.4	48	5 760	2 650	500
630	5.5	2.5	52	7 210	3 180	500
800	5.5	2.6	56	8 980	3 800	400
1 000	5.5	2.8	61	11 060	4 580	300

Trois cœurs, CU / XLPE / PVC ou AL / XLPE / PVC

(Tableau 38)

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	kg / km		m
35	5.5	2.6	54	2 850	2 080	500
50	5.5	2.7	57	3 340	2 450	500
70	5.5	2.9	61	4 150	2 850	500
95	5.5	3.0	65	5,110	3 310	500
120	5.5	3.1	68	5 990	3,730	500
150	5.5	3.2	72	6 980	4.180	500
185	5.5	3.3	75	8 240	4 740	400
240	5.5	3.5	81	10,310	5 700	300
300	5.5	3.6	86	12,350	6 570	300
400	5.5	3.8	93	15 220	7 830	200
500	5.5	4.1	101	18 800	9,320	200

12/20 (24) KV, XLPE Fil isolé du fil blindé PVC Câble d'alimentation

Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 39)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
35	5.5	1.2	1.6	1.9	32	1 290	1 070	500
50	5.5	1.2	2.0	2.0	35	1 550	1250	500
70	5.5	1.2	2.0	2.1	37	1 840	1 420	500
95	5.5	1.2	2.0	2.1	38	2 160	1 570	500
120	5.5	1.2	2.0	2.2	40	2 470	1 730	500
150	5.5	1.2	2.0	2.2	41	2 810	1 890	500
185	5.5	1.2	2.0	2.3	43	3 240	2 090	500
240	5.5	1.3	2.5	2.4	47	4 100	2 580	500
300	5.5	1.3	2.5	2.5	49	4 800	2 890	500
400	5.5	1.4	2.5	2.6	53	5 780	3 350	500
500	5.5	1.4	2.5	2.7	57	6 970	3 850	500
630	5.5	1.5	2.5	2.8	60	8 540	4 500	400

Trois cœurs, cu / xlpe / swa / pvcoral / xlpe / swa / pvc (tableau 40)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
35	5.5	1.5	2.5	2.9	63	5 680	5 010	500
50	5.5	1.6	2.5	3.0	66	6 370	5 480	500
70	5.5	1.7	2.5	3.1	70	7 370	6 070	400
95	5.5	1.7	3.15	3.3	75	9 400	7 600	300
120	5.5	1.8	3.15	3.4	79	10 530	8 270	300
150	5.5	1.8	3.15	3.5	82	11 740	8 940	300
185	5.5	1.9	3.15	3.7	86	13,350	9 850	250
240	5.5	2.0	4.0	3.9	94	18 000	11 820	200
300	5.5	2.1	4.0	4.0	99	20 500	13 080	200
400	5.5	2.2	4.0	4.3	106	23,310	15,930	200

sur:

En vertu d'un:

*code de vérification
