| Quantité: | |
|---|---|

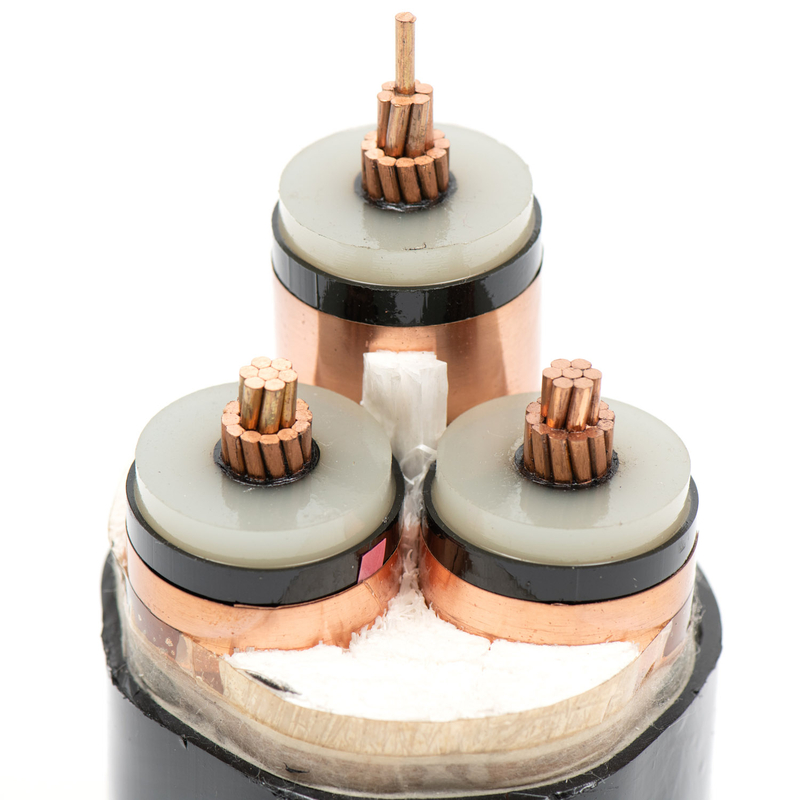

Ce câble d'alimentation isolé de XLPE moyen avancé est conçu pour un fonctionnement haute performance et fiable dans les systèmes de distribution d'alimentation moyenne. Offrant une excellente isolation avec XLPE (polyéthylène réticulé) et le revêtement en PVC durable , ce câble convient à diverses notes de tension allant de 3,6 kV à 35 kV , garantissant la flexibilité dans de nombreuses applications industrielles, commerciales et de réseau électrique.
Caractéristiques clés:
Notes de tension: 3,6 / 6 kV, 6/10kV, 12/20kV, 26 / 35KV
Isolation XLPE pour les propriétés diélectriques supérieures et excellente stabilité thermique
La gaine externe en PVC offre une forte protection mécanique et une résistance aux facteurs environnementaux
Disponible en configurations personnalisées pour répondre aux besoins spécifiques au projet
Fabriqué selon les normes internationales (CEI, BS, UL)
Le câble d'alimentation isolé XLPE est largement utilisé dans:
Systèmes de transmission et de distribution de puissance
Câblage souterrain pour les infrastructures urbaines
Plantes industrielles et bâtiments commerciaux
Systèmes d'énergie renouvelable (solaire, éolien, etc.)
Durabilité élevée : l'isolation XLPE offre une résistance mécanique exceptionnelle, une résistance à la chaleur et des performances à long terme dans des environnements difficiles.
Efficacité énergétique : conçue pour minimiser les pertes d'énergie, optimiser la distribution d'énergie et réduire les coûts opérationnels.
Résistance environnementale : la gaine PVC offre une excellente protection contre l'humidité, les rayons UV, les produits chimiques et l'usure mécanique.
Sécurité : Conforme aux normes internationales de sécurité et de performance les plus élevées.
Monocore, Cu / xlpe / ata / pvc ou al / xlpe / ata / pvc (tableau 17)
Conductor Nominal Zone |
Épaisseur d'insulation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.0 |
1.2 |
0.5 |
1.8 |
18 |
390 |
330 |
500 |
16 |
2.0 |
1.2 |
0.5 |
1.8 |
19 |
460 |
360 |
500 |
25 |
2.0 |
1.2 |
0.5 |
1.8 |
20 |
580 |
420 |
500 |
35 |
2.0 |
1.2 |
0.5 |
1.8 |
21 |
700 |
480 |
500 |
50 |
2.0 |
1.2 |
0.5 |
1.8 |
23 |
840 |
550 |
500 |
70 |
2.0 |
1.2 |
0.5 |
1.8 |
24 |
1 080 |
650 |
500 |
95 |
2.0 |
1.2 |
0.5 |
1.8 |
26 |
1 360 |
770 |
500 |
120 |
2.0 |
1.2 |
0.5 |
1.8 |
28 |
1 620 |
880 |
500 |
150 |
2.0 |
1.2 |
0.5 |
1.8 |
29 |
1 920 |
990 |
500 |
185 |
2.0 |
1.2 |
0.5 |
1.9 |
31 |
2 300 |
1 150 |
500 |
240 |
2.0 |
1.2 |
0.5 |
1.9 |
33 |
2 890 |
1 380 |
500 |
300 |
2.0 |
1.2 |
0.5 |
2.0 |
36 |
3,510 |
1 610 |
500 |
400 |
2.0 |
1.2 |
0.5 |
2.1 |
37 |
4 380 |
1 950 |
500 |
d |
||||||||
630 |
2.4 |
1.3 |
0.5 |
2.4 |
47 |
7 000 |
2 970 |
500 |
Trois cœurs, Cu / xlpe / sta / pvc ou al / xlpe / sta / pvc (tableau 18)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.0 |
1.2 |
0.5 |
1.8 |
28 |
910 |
720 |
500 |
16 |
2.0 |
1.2 |
0.5 |
1.9 |
29 |
1 120 |
820 |
500 |
25 |
2.0 |
1.2 |
0.5 |
1.9 |
32 |
1480 |
1 000 |
500 |
35 |
2.0 |
1.2 |
0.5 |
2.0 |
35 |
1 840 |
1 170 |
500 |
50 |
2.0 |
1.2 |
0.5 |
2.1 |
38 |
1 300 |
1 410 |
500 |
70 |
2.0 |
1.2 |
0.5 |
2.2 |
43 |
3 390 |
2 100 |
500 |
95 |
2.0 |
1.2 |
0.5 |
2.3 |
46 |
4 330 |
2 530 |
500 |
120 |
2.0 |
1.3 |
0.5 |
2.4 |
50 |
5 180 |
2 910 |
500 |
150 |
2.0 |
1.4 |
0.5 |
2.6 |
54 |
6 180 |
3 370 |
500 |
185 |
2.0 |
1.4 |
0.5 |
2.7 |
57 |
7,120 |
3,920 |
500 |
240 |
2.0 |
1.5 |
0.5 |
2.8 |
63 |
9,350 |
4 750 |
400 |
300 |
2.0 |
1.6 |
0.5 |
3.0 |
68 |
11 340 |
5 550 |
300 |
400 |
2.0 |
1.8 |
0.5 |
3.3 |
76 |
14,220 |
6 830 |
300 |
500 |
2.2 |
1.9 |
0.5 |
3.5 |
84 |
17 850 |
8 380 |
250 |
3.6 / 6 (7.2) KV, XLPE ISOLURE Câble d'alimentation gainé en PVC non armé
Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 19)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.8 |
15 |
320 |
260 |
500 |
16 |
2.5 |
1.8 |
18 |
390 |
290 |
500 |
25 |
2.5 |
1.8 |
20 |
500 |
340 |
500 |
35 |
2.5 |
1.8 |
21 |
610 |
400 |
500 |
50 |
2.5 |
1.8 |
22 |
750 |
450 |
500 |
70 |
2.5 |
1.8 |
24 |
970 |
550 |
500 |
95 |
2.5 |
1.8 |
25 |
1250 |
660 |
500 |
120 |
2.5 |
1.8 |
27 |
1 500 |
760 |
500 |
150 |
2.5 |
1.8 |
28 |
1 790 |
860 |
500 |
185 |
2.5 |
1.9 |
30 |
2 150 |
1 000 |
500 |
240 |
2.6 |
1.9 |
33 |
2 770 |
1250 |
500 |
300 |
2.8 |
2.0 |
35 |
3 400 |
1 500 |
500 |
400 |
3.0 |
2.1 |
39 |
4 280 |
1.850 |
500 |
500 |
3.2 |
2.2 |
43 |
5 400 |
2 280 |
500 |
630 |
3.2 |
2.4 |
47 |
6 830 |
2 800 |
500 |
800 |
3.2 |
2.5 |
51 |
8 570 |
3 400 |
400 |
1 000 |
3.2 |
2.6 |
56 |
10 590 |
4 110 |
300 |
Trois cœurs, Cu / xlpe / PVC ou al / xlpe / pvc (tableau 20)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.9 |
33 |
980 |
790 |
500 |
16 |
2.5 |
2.0 |
35 |
1 190 |
890 |
500 |
25 |
2.5 |
2.1 |
38 |
1 560 |
1 080 |
500 |
35 |
2.5 |
2.2 |
40 |
1 930 |
1 270 |
500 |
50 |
2.5 |
2.3 |
43 |
2 370 |
1480 |
500 |
70 |
2.5 |
2.4 |
47 |
3110 |
1 820 |
500 |
95 |
2.5 |
2.5 |
51 |
4 000 |
2 200 |
500 |
120 |
2.5 |
2.6 |
54 |
4,820 |
2 550 |
500 |
150 |
2.5 |
2.7 |
58 |
5 770 |
2 970 |
500 |
185 |
2.5 |
2.8 |
61 |
6 960 |
3 460 |
500 |
240 |
2.6 |
3.0 |
68 |
8 940 |
4 340 |
400 |
300 |
2.8 |
3.2 |
73 |
10 980 |
5 190 |
300 |
400 |
3.0 |
3.5 |
81 |
13,820 |
6 440 |
250 |
500 |
3.2 |
3.7 |
90 |
17 390 |
7,910 |
200 |
3.6 / 6 (7.2) KV, câble d'alimentation gainé en PVC blindé PVC XLPE,
Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 21)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
0.9 |
1.8 |
22 |
610 |
550 |
500 |
16 |
2.5 |
1.2 |
1.6 |
1.8 |
24 |
680 |
580 |
500 |
25 |
2.5 |
1.2 |
1.6 |
1.8 |
25 |
810 |
660 |
500 |
35 |
2.5 |
1.2 |
1.6 |
1.8 |
26 |
940 |
730 |
500 |
50 |
2.5 |
1.2 |
1.6 |
1.8 |
27 |
1 100 |
810 |
500 |
70 |
2.5 |
1.2 |
1.6 |
1.8 |
29 |
1 350 |
930 |
500 |
95 |
2.5 |
1.2 |
1.6 |
1.9 |
31 |
1 670 |
1 080 |
500 |
120 |
2.5 |
1.2 |
1.6 |
1.9 |
32 |
1 950 |
1 200 |
500 |
150 |
2.5 |
1.2 |
1.6 |
2.0 |
34 |
2 270 |
1 350 |
500 |
185 |
2.5 |
1.2 |
2.0 |
2.1 |
37 |
2 770 |
1 620 |
500 |
240 |
2.6 |
1.2 |
2.0 |
2.2 |
40 |
3 440 |
1 930 |
500 |
300 |
2.8 |
1.2 |
2.0 |
2.2 |
42 |
4120 |
2 210 |
500 |
400 |
3.0 |
1.3 |
2.5 |
2.4 |
47 |
5 250 |
2 820 |
500 |
500 |
3.2 |
1.3 |
2.5 |
2.5 |
51 |
6 450 |
3 340 |
500 |
630 |
3.2 |
1.4 |
2.5 |
2.6 |
55 |
7 990 |
3 950 |
400 |
Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 22)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
2.0 |
2.1 |
40 |
2 310 |
2 120 |
500 |
16 |
2.5 |
1.2 |
2.0 |
2.2 |
42 |
2 600 |
2 290 |
500 |
25 |
2.5 |
1.2 |
2.0 |
2.3 |
45 |
3 080 |
2 600 |
500 |
35 |
2.5 |
1.3 |
2.5 |
2.4 |
48 |
3 950 |
3 280 |
500 |
50 |
2.5 |
1.3 |
2.5 |
2.5 |
54 |
4 530 |
3,630 |
500 |
70 |
2.5 |
1.4 |
2.5 |
2.6 |
55 |
5,510 |
4 210 |
500 |
95 |
2.5 |
1.5 |
2.5 |
2.8 |
59 |
6 660 |
4 860 |
500 |
120 |
2.5 |
1.5 |
2.5 |
2.9 |
63 |
7,630 |
5 360 |
400 |
150 |
2.5 |
1.6 |
2.5 |
3.0 |
66 |
8 800 |
6 000 |
400 |
185 |
2.5 |
1.7 |
3.15 |
3.2 |
72 |
11 500 |
6 670 |
300 |
240 |
2.6 |
1.8 |
3.15 |
3.4 |
78 |
13 480 |
8 870 |
250 |
300 |
2.8 |
1.9 |
3.15 |
3.6 |
84 |
15,920 |
10 1330 |
200 |
400 |
3.0 |
2.0 |
4.0 |
3.9 |
94 |
21 300 |
12 590 |
200 |
500 |
3.2 |
2.1 |
4.0 |
4.1 |
103 |
25 090 |
15,610 |
200 |
3.6 / 6 (7.2) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé
Monocore, cu / xlpe / ata / pvcor al / xlpe / ata / pvc (tableau 23)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Armure Fil Taille |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
0.5 |
1.8 |
22 |
530 |
460 |
500 |
16 |
2.5 |
1.2 |
0.5 |
1.8 |
23 |
600 |
500 |
500 |
25 |
2.5 |
1.2 |
0.5 |
1.8 |
24 |
730 |
570 |
500 |
35 |
2.5 |
1.2 |
0.5 |
1.8 |
25 |
850 |
630 |
500 |
50 |
2.5 |
1.2 |
0.5 |
1.8 |
26 |
1 000 |
700 |
500 |
70 |
2.5 |
1.2 |
0.5 |
1.8 |
28 |
1 240 |
820 |
500 |
95 |
2.5 |
1.2 |
0.5 |
1.8 |
30 |
1 540 |
950 |
500 |
120 |
2.5 |
1.2 |
0.5 |
1.8 |
31 |
1 820 |
1 080 |
500 |
150 |
2.5 |
1.2 |
0.5 |
1.9 |
33 |
2 120 |
1 200 |
500 |
185 |
2.5 |
1.2 |
0.5 |
1.9 |
35 |
2 520 |
1 370 |
500 |
240 |
2.6 |
1.2 |
0.5 |
2.0 |
37 |
3 180 |
1 670 |
500 |
300 |
2.8 |
1.2 |
0.5 |
2.1 |
40 |
3 850 |
1 950 |
500 |
400 |
3.0 |
1.3 |
0.5 |
2.3 |
44 |
4 800 |
2 370 |
500 |
500 |
3.2 |
1.3 |
0.5 |
2.4 |
48 |
5 960 |
2 840 |
500 |
630 |
3.2 |
1.4 |
0.5 |
2.5 |
52 |
7 450 |
3 410 |
600 |
Trois cœurs, cu / xlpe / sta / pvcor al / xlpe / sta / pvc (tableau 24)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
0.2 |
2.0 |
37 |
1 330 |
1 140 |
500 |
16 |
2.5 |
1.2 |
0.5 |
2.1 |
40 |
1 580 |
1 580 |
500 |
25 |
2.5 |
1.2 |
0.5 |
2.2 |
42 |
2 310 |
1 880 |
500 |
35 |
2.5 |
1.3 |
0.5 |
2.3 |
45 |
2 760 |
2 090 |
500 |
50 |
2.5 |
1.3 |
0.5 |
2.4 |
48 |
3 260 |
2 360 |
500 |
70 |
2.5 |
1.4 |
0.5 |
2.5 |
52 |
4 100 |
2 810 |
500 |
95 |
2.5 |
1.5 |
0.5 |
2.7 |
56 |
5,110 |
3 310 |
500 |
120 |
2.5 |
1.5 |
0.5 |
2.8 |
60 |
5 010 |
3 750 |
400 |
150 |
2.5 |
1.6 |
0.5 |
2.9 |
63 |
7 050 |
4 250 |
400 |
185 |
2.5 |
1.7 |
0.5 |
3.0 |
67 |
9,320 |
4,820 |
400 |
240 |
2.6 |
1.8 |
0.5 |
3.2 |
73 |
10 530 |
5,920 |
300 |
300 |
2.8 |
1.9 |
0.5 |
3.4 |
79 |
12,730 |
6 940 |
300 |
400 |
3.0 |
2.0 |
0.8 |
3.7 |
89 |
16,620 |
9 240 |
200 |
500 |
3.2 |
2.1 |
0.8 |
4.0 |
98 |
20 550 |
11 070 |
200 |
6 ~ 30KV Câbles d'alimentation isolés XLPE
Ce produit utilise la ligne de production de coextrusion de trois couches de la Finlande NEXTROM (Nokia) pour la réticulation chimique de la fabrication.
Il convient à la pose fixe de la ligne de tension moyenne.
Les performances des câbles s'accordent avec la stipulature de la CEI 60502.
Spécification des produits
Modèle |
Nom |
|
CU / XLPE / PVC |
AL / XLPE / PVC |
Conducteur en cuivre ou en aluminium |
CU / XLPE / PE |
Al / xlpe / pe |
Conducteur en cuivre ou en aluminium |
CU / XLPE / STA / PVC |
Al / xlpe / sta / pvc |
Conducteur en cuivre ou en aluminium XLPE Ruban en acier isolé PVC Câble d'alimentation gainé en PVC |
Cu / xlpe / sta / pe |
Al / xlpe / sta / pe |
Conducteur en cuivre ou en aluminium |
CU / XLPE / SWA / PVC |
Al / xlpe / swa / pvc |
Conducteur en cuivre ou en aluminium |
Cu / xlpe / swa / pe |
Al / xlpe / swa / pe |
Conducteur en cuivre ou en aluminium |
CU / XLPE / CWL / PE |
Al / xlpe / cwl / pe |
Conducteur en cuivre ou en aluminium |
Gamme d'applications
Modèle |
Gamme d'applications |
|
CU / XLPE / PVC |
AL / XLPE / PVC |
Il convient à la pose à l'intérieur et à l'extérieur, doit être fixé sur un support dans un tunnel et peut être porté par un tuyau en béton ou posé dans un fossé de câble et enterré directement dans un sol lâche. Le câble ne peut pas résister à la pression, mais permet une certaine quantité de traction du rayonnement. |
CU / XLPE / PE |
Al / xlpe / pe |
|
CU / XLPE / STA / PVC |
Al / xlpe / sta / pvc |
Enterré dans le sol, le câble peut résister à une certaine pression, mais ne peut pas résister à une grande force de traction. |
Cu / xlpe / sta / pe |
Al / xlpe / sta / pe |
|
CU / XLPE / SWA / PVC |
Al / xlpe / swa / pvc |
|
Cu / xlpe / swa / pe |
Al / xlpe / swa / pe |
|
CU / XLPE / CWL / PE |
Al / xlpe / cwl / pe |
Il est utilisé pour l'exigence de résistance à l'eau de la couche externe de câbles |
Énergie orientale
Génie électrique
6 / 6KV, 6/10 (12) KV, XLPE ISLOLÉ Câble d'alimentation gainé PVC sans armure, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 25)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.8 |
20 |
450 |
350 |
500 |
25 |
3.4 |
1.8 |
21 |
560 |
400 |
500 |
35 |
3.4 |
1.8 |
22 |
680 |
460 |
500 |
50 |
3.4 |
1.8 |
24 |
810 |
520 |
500 |
70 |
3.4 |
1.8 |
25 |
1 050 |
620 |
500 |
95 |
3.4 |
1.8 |
27 |
1 320 |
730 |
500 |
120 |
3.4 |
1.8 |
28 |
1 580 |
840 |
500 |
150 |
3.4 |
1.9 |
30 |
1 880 |
960 |
500 |
185 |
3.4 |
1.9 |
32 |
2 250 |
1 100 |
500 |
240 |
3.4 |
2.0 |
34 |
2 870 |
1 350 |
500 |
300 |
3.4 |
2.1 |
37 |
3 490 |
1 580 |
500 |
400 |
3.4 |
2.2 |
40 |
4 350 |
1 920 |
500 |
500 |
3.4 |
2.3 |
44 |
5 440 |
2 320 |
500 |
630 |
3.4 |
2.4 |
48 |
6 860 |
2 830 |
500 |
800 |
3.4 |
2.5 |
52 |
8 600 |
3 430 |
400 |
1.000 |
3.4 |
2.6 |
56 |
10 630 |
4 150 |
300 |
Trois cœurs, Cu / xlpe / PVC ou al / xlpe / pvc (tableau 26)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Poids d'environ |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
2.1 |
39 |
1 410 |
1 1110 |
500 |
25 |
3.4 |
2.2 |
42 |
1 800 |
1 320 |
500 |
35 |
3.4 |
2.3 |
45 |
2 170 |
1 500 |
500 |
50 |
3.4 |
2.4 |
47 |
2 630 |
1 730 |
500 |
70 |
3.4 |
2.5 |
51 |
3 400 |
2110 |
500 |
95 |
3.4 |
2.6 |
55 |
4,310 |
2 510 |
500 |
120 |
3.4 |
2.7 |
58 |
5 150 |
2 860 |
500 |
150 |
3.4 |
2.9 |
62 |
6 100 |
3 300 |
500 |
185 |
3.4 |
3.0 |
66 |
7,310 |
3,810 |
500 |
240 |
3.4 |
3.1 |
71 |
9 290 |
4 680 |
400 |
300 |
3.4 |
3.3 |
76 |
11 240 |
5 450 |
300 |
400 |
3.4 |
3.5 |
83 |
14 040 |
6 660 |
250 |
500 |
3.4 |
3.7 |
91 |
17,530 |
8 050 |
200 |
6/6 kV, 6/10 (12) KV, fil d'alimentation en PVC blindé PVC XLPE
Monocore, cu / xlpe / awa / pvc ou al / xlpe / awa / pvc (tableau 27)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.2 |
1.6 |
1.8 |
26 |
770 |
670 |
500 |
25 |
3.4 |
1.2 |
1.6 |
1.8 |
27 |
910 |
750 |
500 |
35 |
3.4 |
1.2 |
1.6 |
1.8 |
28 |
1 040 |
820 |
500 |
50 |
3.4 |
1.2 |
1.6 |
1.8 |
29 |
1 190 |
900 |
500 |
70 |
3.4 |
1.2 |
1.6 |
1.9 |
31 |
1470 |
1 040 |
500 |
95 |
3.4 |
1.2 |
1.6 |
2.0 |
33 |
1 780 |
1 190 |
500 |
120 |
3.4 |
1.2 |
2.0 |
2.0 |
35 |
2 150 |
1 410 |
500 |
150 |
3.4 |
1.2 |
2.0 |
2.1 |
37 |
2 480 |
1 560 |
500 |
185 |
3.4 |
1.2 |
2.0 |
2.1 |
39 |
2 890 |
1 730 |
500 |
240 |
3.4 |
1.2 |
2.0 |
2.2 |
41 |
3 570 |
2 050 |
500 |
300 |
3.4 |
1.2 |
2.0 |
2.3 |
44 |
4 230 |
2 330 |
500 |
400 |
3.4 |
1.3 |
2.5 |
2.4 |
48 |
5 320 |
2 890 |
500 |
500 |
3.4 |
1.3 |
2.5 |
2.5 |
52 |
6 500 |
3 380 |
500 |
630 |
3.4 |
1.4 |
2.5 |
2.6 |
56 |
8 020 |
3 990 |
400 |
Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 28)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.3 |
2.5 |
2.4 |
47 |
3 700 |
2 700 |
500 |
25 |
3.4 |
1.3 |
2.5 |
2.5 |
50 |
3 900 |
3 430 |
500 |
35 |
3.4 |
1.3 |
2.5 |
2.6 |
53 |
4 430 |
3 770 |
500 |
50 |
3.4 |
1.4 |
2.5 |
2.7 |
56 |
5 080 |
4 190 |
500 |
70 |
3.4 |
1.5 |
2.5 |
2.8 |
60 |
6 050 |
4 750 |
500 |
95 |
3.4 |
1.5 |
2.5 |
2.9 |
64 |
7 180 |
5 380 |
500 |
120 |
3.4 |
1.6 |
2.5 |
3.0 |
67 |
8 230 |
5 960 |
400 |
150 |
3.4 |
1.7 |
3.15 |
3.2 |
72 |
10 100 |
6 580 |
300 |
185 |
3.4 |
1.7 |
3.15 |
3.3 |
76 |
11 610 |
8,110 |
300 |
240 |
3.4 |
1.8 |
3.15 |
3.5 |
82 |
14,110 |
9,510 |
250 |
300 |
3.4 |
1.9 |
3.15 |
3.7 |
87 |
16 420 |
10 630 |
200 |
400 |
3.4 |
2.0 |
4.0 |
4.0 |
96 |
21 700 |
12 880 |
200 |
500 |
3.4 |
2.2 |
4.0 |
4.2 |
104 |
25 280 |
15 800 |
200 |
6/6 kV, 6/10 (12) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé en PVC
Monocore, Cu / xlpe / ata / pvc ou al / xlpe / aa / pvc (tableau 29)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.2 |
0.5 |
1.8 |
25 |
680 |
580 |
500 |
25 |
3.4 |
1.2 |
0.5 |
1.8 |
26 |
810 |
650 |
500 |
35 |
3.4 |
1.2 |
0.5 |
1.8 |
27 |
940 |
720 |
500 |
50 |
3.4 |
1.2 |
0.5 |
1.8 |
28 |
1 090 |
790 |
500 |
70 |
3.4 |
1.2 |
0.5 |
1.9 |
30 |
1 350 |
920 |
500 |
95 |
3.4 |
1.2 |
0.5 |
1.9 |
32 |
1 650 |
1 060 |
500 |
120 |
3.4 |
1.2 |
0.5 |
2.0 |
33 |
1 940 |
1 190 |
500 |
150 |
3.4 |
1.2 |
0.5 |
2.0 |
35 |
2 240 |
1 320 |
500 |
185 |
3.4 |
1.2 |
0.5 |
2.1 |
37 |
2 650 |
1 500 |
500 |
240 |
3.4 |
1.2 |
0.5 |
2.1 |
39 |
3 290 |
1 770 |
500 |
300 |
3.4 |
1.2 |
0.5 |
2.2 |
41 |
3 940 |
2 030 |
500 |
400 |
3.4 |
1.3 |
0.5 |
2.3 |
45 |
4 860 |
2 430 |
500 |
500 |
3.4 |
1.3 |
0.5 |
2.4 |
49 |
5 990 |
2 880 |
500 |
630 |
3.4 |
1.4 |
0.5 |
2.5 |
52 |
7 480 |
3 450 |
500 |
Trois cœurs, Cu / xlpe / STA / PVC ou Al / xlpe / STA / PVC (tableau 30)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.3 |
0.2 |
2.3 |
44 |
2 220 |
1 900 |
500 |
25 |
3.4 |
1.3 |
0.5 |
2.4 |
47 |
2 660 |
2 180 |
500 |
35 |
3.4 |
1.3 |
0.5 |
2.5 |
50 |
3110 |
2 440 |
500 |
50 |
3.4 |
1.4 |
0.5 |
2.6 |
53 |
3 650 |
2 750 |
500 |
70 |
3.4 |
1.5 |
0.5 |
2.7 |
56 |
4,510 |
3 220 |
500 |
95 |
3.4 |
1.5 |
0.5 |
2.8 |
60 |
5,510 |
3 710 |
500 |
120 |
3.4 |
1.6 |
0.5 |
2.9 |
64 |
6 450 |
4 180 |
500 |
150 |
3.4 |
1.7 |
0.5 |
3.1 |
68 |
7 500 |
4 700 |
400 |
185 |
3.4 |
1.7 |
0.5 |
3.2 |
71 |
8 830 |
5 330 |
400 |
240 |
3.4 |
1.8 |
0.5 |
3.3 |
77 |
10 960 |
6 360 |
300 |
300 |
3.4 |
1.9 |
0.5 |
3.5 |
82 |
13 090 |
7 300 |
250 |
400 |
3.4 |
2.0 |
0.8 |
3.8 |
91 |
16,910 |
9,530 |
200 |
500 |
3.4 |
2.2 |
0.8 |
4.0 |
99 |
20,720 |
11 250 |
200 |
8.7 / 10kV, 8,7 / 15 (17,5) KV, XLPE Câble d'alimentation gainé en PVC non armé isolé PVC
Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 31)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.8 |
24 |
640 |
480 |
500 |
35 |
4.5 |
1.8 |
25 |
760 |
540 |
500 |
50 |
4.5 |
1.8 |
26 |
900 |
610 |
500 |
70 |
4.5 |
1.8 |
28 |
1 140 |
710 |
500 |
95 |
4.5 |
1.8 |
29 |
1 420 |
830 |
500 |
120 |
4.5 |
1.9 |
31 |
1 700 |
950 |
500 |
150 |
4.5 |
1.9 |
32 |
1 990 |
1 070 |
500 |
185 |
4.5 |
2.0 |
34 |
2 380 |
1 230 |
500 |
240 |
4.5 |
2.1 |
37 |
3 010 |
1490 |
500 |
300 |
4.5 |
2.1 |
39 |
3,620 |
1 720 |
500 |
400 |
4.5 |
2.2 |
42 |
4 490 |
2 070 |
500 |
500 |
4.5 |
2.3 |
46 |
5 600 |
2 480 |
500 |
630 |
4.5 |
2.5 |
50 |
7 050 |
3 010 |
500 |
800 |
4.5 |
2.6 |
54 |
8 800 |
3,630 |
400 |
1 000 |
4.5 |
2.7 |
58 |
10 850 |
4 370 |
300 |
Trois cœurs, Cu / XLPE / PVC ou Al / XLPE / PVC (tableau 32)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
2.4 |
47 |
2 100 |
1 620 |
500 |
35 |
4.5 |
2.5 |
50 |
2 510 |
1 840 |
500 |
50 |
4.5 |
2.6 |
52 |
2 980 |
2 080 |
500 |
70 |
4.5 |
2.7 |
56 |
3 760 |
2 470 |
500 |
95 |
4.5 |
2.8 |
60 |
4 700 |
2 900 |
500 |
120 |
4.5 |
2.9 |
63 |
5 590 |
3 320 |
500 |
150 |
4.5 |
3.0 |
67 |
6 560 |
3 760 |
500 |
185 |
4.5 |
3.1 |
71 |
7 800 |
4 300 |
400 |
240 |
4.5 |
3.3 |
76 |
9,820 |
5 220 |
300 |
300 |
4.5 |
3.5 |
81 |
11 800 |
6 010 |
300 |
400 |
4.5 |
3.7 |
88 |
14,620 |
7 250 |
250 |
500 |
4.5 |
3.9 |
96 |
18 150 |
8 680 |
200 |
8 .7 / 10kV, 8,7 / 15 (17,5) KV, fil d'alimentation en PVC blindé PVC XLPE.
Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 33)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.2 |
1.6 |
1.8 |
29 |
1 020 |
860 |
500 |
35 |
4.5 |
1.2 |
1.6 |
1.9 |
30 |
1 170 |
950 |
500 |
50 |
4.5 |
1.2 |
1.6 |
1.9 |
32 |
1 340 |
1 040 |
500 |
70 |
4.5 |
1.2 |
1.6 |
2.0 |
34 |
1 640 |
1 190 |
500 |
95 |
4.5 |
1.2 |
2.0 |
2.1 |
36 |
2 020 |
1 430 |
500 |
120 |
4.5 |
1.2 |
2.0 |
2.1 |
38 |
2 310 |
1 570 |
500 |
150 |
4.5 |
1.2 |
2.0 |
2.2 |
39 |
2 660 |
1 740 |
500 |
185 |
4.5 |
1.2 |
2.0 |
2.2 |
41 |
3 070 |
1 920 |
500 |
240 |
4.5 |
1.2 |
2.0 |
2.3 |
44 |
3 750 |
2 240 |
500 |
300 |
4.5 |
1.3 |
2.5 |
2.4 |
47 |
4 590 |
2 690 |
500 |
400 |
4.5 |
1.3 |
2.5 |
2.5 |
50 |
5 550 |
3 120 |
500 |
500 |
4.5 |
1.4 |
2.5 |
2.6 |
51 |
6,750 |
3 640 |
500 |
630 |
4.5 |
1.4 |
2.5 |
2.7 |
58 |
8 280 |
4 240 |
400 |
Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 34)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Armure Fil Taille |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.4 |
2.5 |
2.7 |
55 |
4 560 |
4 080 |
500 |
35 |
4.5 |
1.4 |
2.5 |
2.8 |
58 |
5 080 |
4 410 |
500 |
50 |
4.5 |
1.5 |
2.5 |
2.9 |
61 |
5 740 |
4 840 |
500 |
70 |
4.5 |
1.6 |
2.5 |
3.0 |
65 |
6 770 |
5 480 |
500 |
95 |
4.5 |
1.6 |
2.5 |
3.1 |
69 |
7 890 |
6 100 |
400 |
120 |
4.5 |
1.7 |
3.15 |
3.2 |
74 |
10 900 |
6 700 |
400 |
150 |
4.5 |
1.8 |
3.15 |
3.4 |
77 |
11 030 |
8 220 |
300 |
185 |
4.5 |
1.8 |
3.15 |
3.5 |
81 |
12 490 |
8 980 |
250 |
240 |
4.5 |
1.9 |
4.0 |
3.7 |
89 |
17 500 |
10 440 |
250 |
300 |
4.5 |
2.0 |
4.0 |
3.9 |
94 |
20 100 |
12 1330 |
200 |
400 |
4.5 |
2.1 |
4.0 |
4.1 |
101 |
23 600 |
13 970 |
200 |
8.7 / 10kV, 8,7 / 15 (17,5) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé
Monocore, cu / xlpe / ata / pvc ou al / xlpe / ata / pvc (tableau 35)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Diamètre global d'environ |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.2 |
0.5 |
1.8 |
28 |
910 |
760 |
500 |
35 |
4.5 |
1.2 |
0.5 |
1.8 |
29 |
1 050 |
830 |
500 |
50 |
4.5 |
1.2 |
0.5 |
1.9 |
30 |
1 210 |
920 |
500 |
70 |
4.5 |
1.2 |
0.5 |
1.9 |
32 |
1470 |
1 050 |
500 |
95 |
4.5 |
1.2 |
0.5 |
2.0 |
34 |
1 790 |
1 200 |
500 |
120 |
4.5 |
1.2 |
0.5 |
2.0 |
35 |
2 070 |
1 320 |
500 |
150 |
4.5 |
1.2 |
0.5 |
2.1 |
37 |
2 400 |
1470 |
500 |
185 |
4.5 |
1.2 |
0.5 |
2.1 |
39 |
2 800 |
1 640 |
500 |
240 |
4.5 |
1.2 |
0.5 |
2.2 |
41 |
3 460 |
1 940 |
500 |
300 |
4.5 |
1.3 |
0.5 |
2.3 |
44 |
4 160 |
2 230 |
500 |
400 |
4.5 |
1.3 |
0.5 |
2.4 |
47 |
5 050 |
2 620 |
500 |
500 |
4.5 |
1.4 |
0.5 |
2.5 |
51 |
6 220 |
3 100 |
500 |
630 |
4.5 |
1.4 |
0.5 |
2.6 |
55 |
7,710 |
3 670 |
500 |
Trois cœurs, Cu / xlpe / sta / pvc ou al / xlpe / sta / pvc (tableau 36)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.4 |
0.5 |
2.6 |
52 |
3 120 |
2 640 |
500 |
35 |
4.5 |
1.4 |
0.5 |
2.6 |
55 |
3 570 |
2 900 |
500 |
50 |
4.5 |
1.5 |
0.5 |
2.7 |
58 |
4120 |
3 220 |
500 |
70 |
4.5 |
1.6 |
0.5 |
2.9 |
62 |
5 050 |
3 750 |
500 |
95 |
4.5 |
1.6 |
0.5 |
3.0 |
66 |
6 070 |
4 270 |
500 |
120 |
4.5 |
1.7 |
0.5 |
3.1 |
69 |
7 040 |
4 770 |
500 |
150 |
4.5 |
1.8 |
0.5 |
3.2 |
73 |
8 120 |
5,310 |
400 |
185 |
4.5 |
1.8 |
0.5 |
3.3 |
77 |
9 440 |
5 940 |
300 |
240 |
4.5 |
1.9 |
0.5 |
3.5 |
83 |
11 660 |
7 050 |
300 |
300 |
4.5 |
2.0 |
0.8 |
3.7 |
89 |
14 600 |
8,810 |
250 |
400 |
4.5 |
2.1 |
0.8 |
4.0 |
96 |
17 760 |
10 370 |
200 |
500 |
4.5 |
2.3 |
0.8 |
4.2 |
105 |
21,620 |
12 150 |
200 |
12/20 (24) KV, XLPE Câble d'alimentation gainé en PVC non armé isolé
Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (Tableau 37)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
1.8 |
27 |
840 |
620 |
500 |
50 |
5.5 |
1.8 |
28 |
990 |
690 |
500 |
70 |
5.5 |
1.9 |
30 |
1 230 |
800 |
500 |
95 |
5.5 |
1.9 |
31 |
1 530 |
940 |
500 |
120 |
5.5 |
2.0 |
33 |
1 810 |
1 060 |
500 |
150 |
5.5 |
2.0 |
35 |
2110 |
1 190 |
500 |
185 |
5.5 |
2.1 |
36 |
2 510 |
1 360 |
500 |
240 |
5.5 |
2.1 |
39 |
3 1330 |
1 610 |
500 |
300 |
5.5 |
2.2 |
41 |
3 760 |
1 860 |
500 |
400 |
5.5 |
2.3 |
44 |
4 650 |
2 220 |
500 |
500 |
5.5 |
2.4 |
48 |
5 760 |
2 650 |
500 |
630 |
5.5 |
2.5 |
52 |
7 210 |
3 180 |
500 |
800 |
5.5 |
2.6 |
56 |
8 980 |
3 800 |
400 |
1 000 |
5.5 |
2.8 |
61 |
11 060 |
4 580 |
300 |
Trois cœurs, CU / XLPE / PVC ou AL / XLPE / PVC
(Tableau 38)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
2.6 |
54 |
2 850 |
2 080 |
500 |
50 |
5.5 |
2.7 |
57 |
3 340 |
2 450 |
500 |
70 |
5.5 |
2.9 |
61 |
4 150 |
2 850 |
500 |
95 |
5.5 |
3.0 |
65 |
5,110 |
3 310 |
500 |
120 |
5.5 |
3.1 |
68 |
5 990 |
3,730 |
500 |
150 |
5.5 |
3.2 |
72 |
6 980 |
4.180 |
500 |
185 |
5.5 |
3.3 |
75 |
8 240 |
4 740 |
400 |
240 |
5.5 |
3.5 |
81 |
10,310 |
5 700 |
300 |
300 |
5.5 |
3.6 |
86 |
12,350 |
6 570 |
300 |
400 |
5.5 |
3.8 |
93 |
15 220 |
7 830 |
200 |
500 |
5.5 |
4.1 |
101 |
18 800 |
9,320 |
200 |
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
1.5 |
2.5 |
2.9 |
63 |
5 680 |
5 010 |
500 |
50 |
5.5 |
1.6 |
2.5 |
3.0 |
66 |
6 370 |
5 480 |
500 |
70 |
5.5 |
1.7 |
2.5 |
3.1 |
70 |
7 370 |
6 070 |
400 |
95 |
5.5 |
1.7 |
3.15 |
3.3 |
75 |
9 400 |
7 600 |
300 |
120 |
5.5 |
1.8 |
3.15 |
3.4 |
79 |
10 530 |
8 270 |
300 |
150 |
5.5 |
1.8 |
3.15 |
3.5 |
82 |
11 740 |
8 940 |
300 |
185 |
5.5 |
1.9 |
3.15 |
3.7 |
86 |
13,350 |
9 850 |
250 |
240 |
5.5 |
2.0 |
4.0 |
3.9 |
94 |
18 000 |
11 820 |
200 |
300 |
5.5 |
2.1 |
4.0 |
4.0 |
99 |
20 500 |
13 080 |
200 |
400 |
5.5 |
2.2 |
4.0 |
4.3 |
106 |
23,310 |
15,930 |
200 |
12/20 (24) KV, XLPE Fil isolé du fil blindé PVC Câble d'alimentation
Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 39)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
1.2 |
1.6 |
1.9 |
32 |
1 290 |
1 070 |
500 |
50 |
5.5 |
1.2 |
2.0 |
2.0 |
35 |
1 550 |
1250 |
500 |
70 |
5.5 |
1.2 |
2.0 |
2.1 |
37 |
1 840 |
1 420 |
500 |
95 |
5.5 |
1.2 |
2.0 |
2.1 |
38 |
2 160 |
1 570 |
500 |
120 |
5.5 |
1.2 |
2.0 |
2.2 |
40 |
2 470 |
1 730 |
500 |
150 |
5.5 |
1.2 |
2.0 |
2.2 |
41 |
2 810 |
1 890 |
500 |
185 |
5.5 |
1.2 |
2.0 |
2.3 |
43 |
3 240 |
2 090 |
500 |
240 |
5.5 |
1.3 |
2.5 |
2.4 |
47 |
4 100 |
2 580 |
500 |
300 |
5.5 |
1.3 |
2.5 |
2.5 |
49 |
4 800 |
2 890 |
500 |
400 |
5.5 |
1.4 |
2.5 |
2.6 |
53 |
5 780 |
3 350 |
500 |
500 |
5.5 |
1.4 |
2.5 |
2.7 |
57 |
6 970 |
3 850 |
500 |
630 |
5.5 |
1.5 |
2.5 |
2.8 |
60 |
8 540 |
4 500 |
400 |
Trois cœurs, cu / xlpe / swa / pvcoral / xlpe / swa / pvc (tableau 40)
Composition de produit
Conducteur: Fait de conducteur de cuivre de haute qualité, il a une excellente conductivité, garantissant une faible résistance et une efficacité de transmission élevée.
Couche d'isolation: en polyéthylène réticulé, il a de bonnes propriétés électriques et une résistance à haute température, assurant la stabilité lors d'une utilisation à long terme.
Matière de gaine: Le câble est fait de gaine ondulée en aluminium à l'extérieur, qui a une bonne protection mécanique et peut empêcher les dommages physiques externes.
Couche de protection supplémentaire: certains modèles peuvent choisir la gaine PVC pour offrir une protection supplémentaire de corrosion imperméable et chimique.
Pourquoi nous choisir?
Contrôle de qualité strict: nous fournissons un contrôle de la qualité complet de la production à la livraison pour nous assurer que chaque produit répond aux normes les plus élevées.
Support commercial mondial: nous avons un large réseau de marché dans de nombreux pays et régions, et pouvons répondre aux besoins des clients en temps opportun et fournir un service après-vente rapide.
FAQ
Q: Est-il facile à installer?
R: Ce câble adopte une conception standardisée, une installation simple et convient à divers systèmes d'alimentation. Pour des environnements spécifiques, vous pouvez choisir le matériel de gaine approprié en fonction de vos besoins.
Q: Quelle est la durée de vie de ce produit?
R: En raison de l'utilisation d'une isolation XLPE de haute qualité et d'une gaine ondulée en aluminium, nos produits de câble ont une durée de vie de plus de 20 ans et peuvent fonctionner de manière stable à haute température, à une humidité élevée et à des environnements difficiles.
Ce câble d'alimentation isolé de XLPE moyen avancé est conçu pour un fonctionnement haute performance et fiable dans les systèmes de distribution d'alimentation moyenne. Offrant une excellente isolation avec XLPE (polyéthylène réticulé) et le revêtement en PVC durable , ce câble convient à diverses notes de tension allant de 3,6 kV à 35 kV , garantissant la flexibilité dans de nombreuses applications industrielles, commerciales et de réseau électrique.
Caractéristiques clés:
Notes de tension: 3,6 / 6 kV, 6/10kV, 12/20kV, 26 / 35KV
Isolation XLPE pour les propriétés diélectriques supérieures et excellente stabilité thermique
La gaine externe en PVC offre une forte protection mécanique et une résistance aux facteurs environnementaux
Disponible en configurations personnalisées pour répondre aux besoins spécifiques au projet
Fabriqué selon les normes internationales (CEI, BS, UL)
Le câble d'alimentation isolé XLPE est largement utilisé dans:
Systèmes de transmission et de distribution de puissance
Câblage souterrain pour les infrastructures urbaines
Plantes industrielles et bâtiments commerciaux
Systèmes d'énergie renouvelable (solaire, éolien, etc.)
Durabilité élevée : l'isolation XLPE offre une résistance mécanique exceptionnelle, une résistance à la chaleur et des performances à long terme dans des environnements difficiles.
Efficacité énergétique : conçue pour minimiser les pertes d'énergie, optimiser la distribution d'énergie et réduire les coûts opérationnels.
Résistance environnementale : la gaine PVC offre une excellente protection contre l'humidité, les rayons UV, les produits chimiques et l'usure mécanique.
Sécurité : Conforme aux normes internationales de sécurité et de performance les plus élevées.
Monocore, Cu / xlpe / ata / pvc ou al / xlpe / ata / pvc (tableau 17)
Conductor Nominal Zone |
Épaisseur d'insulation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.0 |
1.2 |
0.5 |
1.8 |
18 |
390 |
330 |
500 |
16 |
2.0 |
1.2 |
0.5 |
1.8 |
19 |
460 |
360 |
500 |
25 |
2.0 |
1.2 |
0.5 |
1.8 |
20 |
580 |
420 |
500 |
35 |
2.0 |
1.2 |
0.5 |
1.8 |
21 |
700 |
480 |
500 |
50 |
2.0 |
1.2 |
0.5 |
1.8 |
23 |
840 |
550 |
500 |
70 |
2.0 |
1.2 |
0.5 |
1.8 |
24 |
1 080 |
650 |
500 |
95 |
2.0 |
1.2 |
0.5 |
1.8 |
26 |
1 360 |
770 |
500 |
120 |
2.0 |
1.2 |
0.5 |
1.8 |
28 |
1 620 |
880 |
500 |
150 |
2.0 |
1.2 |
0.5 |
1.8 |
29 |
1 920 |
990 |
500 |
185 |
2.0 |
1.2 |
0.5 |
1.9 |
31 |
2 300 |
1 150 |
500 |
240 |
2.0 |
1.2 |
0.5 |
1.9 |
33 |
2 890 |
1 380 |
500 |
300 |
2.0 |
1.2 |
0.5 |
2.0 |
36 |
3,510 |
1 610 |
500 |
400 |
2.0 |
1.2 |
0.5 |
2.1 |
37 |
4 380 |
1 950 |
500 |
d |
||||||||
630 |
2.4 |
1.3 |
0.5 |
2.4 |
47 |
7 000 |
2 970 |
500 |
Trois cœurs, Cu / xlpe / sta / pvc ou al / xlpe / sta / pvc (tableau 18)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.0 |
1.2 |
0.5 |
1.8 |
28 |
910 |
720 |
500 |
16 |
2.0 |
1.2 |
0.5 |
1.9 |
29 |
1 120 |
820 |
500 |
25 |
2.0 |
1.2 |
0.5 |
1.9 |
32 |
1480 |
1 000 |
500 |
35 |
2.0 |
1.2 |
0.5 |
2.0 |
35 |
1 840 |
1 170 |
500 |
50 |
2.0 |
1.2 |
0.5 |
2.1 |
38 |
1 300 |
1 410 |
500 |
70 |
2.0 |
1.2 |
0.5 |
2.2 |
43 |
3 390 |
2 100 |
500 |
95 |
2.0 |
1.2 |
0.5 |
2.3 |
46 |
4 330 |
2 530 |
500 |
120 |
2.0 |
1.3 |
0.5 |
2.4 |
50 |
5 180 |
2 910 |
500 |
150 |
2.0 |
1.4 |
0.5 |
2.6 |
54 |
6 180 |
3 370 |
500 |
185 |
2.0 |
1.4 |
0.5 |
2.7 |
57 |
7,120 |
3,920 |
500 |
240 |
2.0 |
1.5 |
0.5 |
2.8 |
63 |
9,350 |
4 750 |
400 |
300 |
2.0 |
1.6 |
0.5 |
3.0 |
68 |
11 340 |
5 550 |
300 |
400 |
2.0 |
1.8 |
0.5 |
3.3 |
76 |
14,220 |
6 830 |
300 |
500 |
2.2 |
1.9 |
0.5 |
3.5 |
84 |
17 850 |
8 380 |
250 |
3.6 / 6 (7.2) KV, XLPE ISOLURE Câble d'alimentation gainé en PVC non armé
Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 19)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.8 |
15 |
320 |
260 |
500 |
16 |
2.5 |
1.8 |
18 |
390 |
290 |
500 |
25 |
2.5 |
1.8 |
20 |
500 |
340 |
500 |
35 |
2.5 |
1.8 |
21 |
610 |
400 |
500 |
50 |
2.5 |
1.8 |
22 |
750 |
450 |
500 |
70 |
2.5 |
1.8 |
24 |
970 |
550 |
500 |
95 |
2.5 |
1.8 |
25 |
1250 |
660 |
500 |
120 |
2.5 |
1.8 |
27 |
1 500 |
760 |
500 |
150 |
2.5 |
1.8 |
28 |
1 790 |
860 |
500 |
185 |
2.5 |
1.9 |
30 |
2 150 |
1 000 |
500 |
240 |
2.6 |
1.9 |
33 |
2 770 |
1250 |
500 |
300 |
2.8 |
2.0 |
35 |
3 400 |
1 500 |
500 |
400 |
3.0 |
2.1 |
39 |
4 280 |
1.850 |
500 |
500 |
3.2 |
2.2 |
43 |
5 400 |
2 280 |
500 |
630 |
3.2 |
2.4 |
47 |
6 830 |
2 800 |
500 |
800 |
3.2 |
2.5 |
51 |
8 570 |
3 400 |
400 |
1 000 |
3.2 |
2.6 |
56 |
10 590 |
4 110 |
300 |
Trois cœurs, Cu / xlpe / PVC ou al / xlpe / pvc (tableau 20)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.9 |
33 |
980 |
790 |
500 |
16 |
2.5 |
2.0 |
35 |
1 190 |
890 |
500 |
25 |
2.5 |
2.1 |
38 |
1 560 |
1 080 |
500 |
35 |
2.5 |
2.2 |
40 |
1 930 |
1 270 |
500 |
50 |
2.5 |
2.3 |
43 |
2 370 |
1480 |
500 |
70 |
2.5 |
2.4 |
47 |
3110 |
1 820 |
500 |
95 |
2.5 |
2.5 |
51 |
4 000 |
2 200 |
500 |
120 |
2.5 |
2.6 |
54 |
4,820 |
2 550 |
500 |
150 |
2.5 |
2.7 |
58 |
5 770 |
2 970 |
500 |
185 |
2.5 |
2.8 |
61 |
6 960 |
3 460 |
500 |
240 |
2.6 |
3.0 |
68 |
8 940 |
4 340 |
400 |
300 |
2.8 |
3.2 |
73 |
10 980 |
5 190 |
300 |
400 |
3.0 |
3.5 |
81 |
13,820 |
6 440 |
250 |
500 |
3.2 |
3.7 |
90 |
17 390 |
7,910 |
200 |
3.6 / 6 (7.2) KV, câble d'alimentation gainé en PVC blindé PVC XLPE,
Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 21)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
0.9 |
1.8 |
22 |
610 |
550 |
500 |
16 |
2.5 |
1.2 |
1.6 |
1.8 |
24 |
680 |
580 |
500 |
25 |
2.5 |
1.2 |
1.6 |
1.8 |
25 |
810 |
660 |
500 |
35 |
2.5 |
1.2 |
1.6 |
1.8 |
26 |
940 |
730 |
500 |
50 |
2.5 |
1.2 |
1.6 |
1.8 |
27 |
1 100 |
810 |
500 |
70 |
2.5 |
1.2 |
1.6 |
1.8 |
29 |
1 350 |
930 |
500 |
95 |
2.5 |
1.2 |
1.6 |
1.9 |
31 |
1 670 |
1 080 |
500 |
120 |
2.5 |
1.2 |
1.6 |
1.9 |
32 |
1 950 |
1 200 |
500 |
150 |
2.5 |
1.2 |
1.6 |
2.0 |
34 |
2 270 |
1 350 |
500 |
185 |
2.5 |
1.2 |
2.0 |
2.1 |
37 |
2 770 |
1 620 |
500 |
240 |
2.6 |
1.2 |
2.0 |
2.2 |
40 |
3 440 |
1 930 |
500 |
300 |
2.8 |
1.2 |
2.0 |
2.2 |
42 |
4120 |
2 210 |
500 |
400 |
3.0 |
1.3 |
2.5 |
2.4 |
47 |
5 250 |
2 820 |
500 |
500 |
3.2 |
1.3 |
2.5 |
2.5 |
51 |
6 450 |
3 340 |
500 |
630 |
3.2 |
1.4 |
2.5 |
2.6 |
55 |
7 990 |
3 950 |
400 |
Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 22)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
2.0 |
2.1 |
40 |
2 310 |
2 120 |
500 |
16 |
2.5 |
1.2 |
2.0 |
2.2 |
42 |
2 600 |
2 290 |
500 |
25 |
2.5 |
1.2 |
2.0 |
2.3 |
45 |
3 080 |
2 600 |
500 |
35 |
2.5 |
1.3 |
2.5 |
2.4 |
48 |
3 950 |
3 280 |
500 |
50 |
2.5 |
1.3 |
2.5 |
2.5 |
54 |
4 530 |
3,630 |
500 |
70 |
2.5 |
1.4 |
2.5 |
2.6 |
55 |
5,510 |
4 210 |
500 |
95 |
2.5 |
1.5 |
2.5 |
2.8 |
59 |
6 660 |
4 860 |
500 |
120 |
2.5 |
1.5 |
2.5 |
2.9 |
63 |
7,630 |
5 360 |
400 |
150 |
2.5 |
1.6 |
2.5 |
3.0 |
66 |
8 800 |
6 000 |
400 |
185 |
2.5 |
1.7 |
3.15 |
3.2 |
72 |
11 500 |
6 670 |
300 |
240 |
2.6 |
1.8 |
3.15 |
3.4 |
78 |
13 480 |
8 870 |
250 |
300 |
2.8 |
1.9 |
3.15 |
3.6 |
84 |
15,920 |
10 1330 |
200 |
400 |
3.0 |
2.0 |
4.0 |
3.9 |
94 |
21 300 |
12 590 |
200 |
500 |
3.2 |
2.1 |
4.0 |
4.1 |
103 |
25 090 |
15,610 |
200 |
3.6 / 6 (7.2) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé
Monocore, cu / xlpe / ata / pvcor al / xlpe / ata / pvc (tableau 23)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Armure Fil Taille |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
0.5 |
1.8 |
22 |
530 |
460 |
500 |
16 |
2.5 |
1.2 |
0.5 |
1.8 |
23 |
600 |
500 |
500 |
25 |
2.5 |
1.2 |
0.5 |
1.8 |
24 |
730 |
570 |
500 |
35 |
2.5 |
1.2 |
0.5 |
1.8 |
25 |
850 |
630 |
500 |
50 |
2.5 |
1.2 |
0.5 |
1.8 |
26 |
1 000 |
700 |
500 |
70 |
2.5 |
1.2 |
0.5 |
1.8 |
28 |
1 240 |
820 |
500 |
95 |
2.5 |
1.2 |
0.5 |
1.8 |
30 |
1 540 |
950 |
500 |
120 |
2.5 |
1.2 |
0.5 |
1.8 |
31 |
1 820 |
1 080 |
500 |
150 |
2.5 |
1.2 |
0.5 |
1.9 |
33 |
2 120 |
1 200 |
500 |
185 |
2.5 |
1.2 |
0.5 |
1.9 |
35 |
2 520 |
1 370 |
500 |
240 |
2.6 |
1.2 |
0.5 |
2.0 |
37 |
3 180 |
1 670 |
500 |
300 |
2.8 |
1.2 |
0.5 |
2.1 |
40 |
3 850 |
1 950 |
500 |
400 |
3.0 |
1.3 |
0.5 |
2.3 |
44 |
4 800 |
2 370 |
500 |
500 |
3.2 |
1.3 |
0.5 |
2.4 |
48 |
5 960 |
2 840 |
500 |
630 |
3.2 |
1.4 |
0.5 |
2.5 |
52 |
7 450 |
3 410 |
600 |
Trois cœurs, cu / xlpe / sta / pvcor al / xlpe / sta / pvc (tableau 24)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
10 |
2.5 |
1.2 |
0.2 |
2.0 |
37 |
1 330 |
1 140 |
500 |
16 |
2.5 |
1.2 |
0.5 |
2.1 |
40 |
1 580 |
1 580 |
500 |
25 |
2.5 |
1.2 |
0.5 |
2.2 |
42 |
2 310 |
1 880 |
500 |
35 |
2.5 |
1.3 |
0.5 |
2.3 |
45 |
2 760 |
2 090 |
500 |
50 |
2.5 |
1.3 |
0.5 |
2.4 |
48 |
3 260 |
2 360 |
500 |
70 |
2.5 |
1.4 |
0.5 |
2.5 |
52 |
4 100 |
2 810 |
500 |
95 |
2.5 |
1.5 |
0.5 |
2.7 |
56 |
5,110 |
3 310 |
500 |
120 |
2.5 |
1.5 |
0.5 |
2.8 |
60 |
5 010 |
3 750 |
400 |
150 |
2.5 |
1.6 |
0.5 |
2.9 |
63 |
7 050 |
4 250 |
400 |
185 |
2.5 |
1.7 |
0.5 |
3.0 |
67 |
9,320 |
4,820 |
400 |
240 |
2.6 |
1.8 |
0.5 |
3.2 |
73 |
10 530 |
5,920 |
300 |
300 |
2.8 |
1.9 |
0.5 |
3.4 |
79 |
12,730 |
6 940 |
300 |
400 |
3.0 |
2.0 |
0.8 |
3.7 |
89 |
16,620 |
9 240 |
200 |
500 |
3.2 |
2.1 |
0.8 |
4.0 |
98 |
20 550 |
11 070 |
200 |
6 ~ 30KV Câbles d'alimentation isolés XLPE
Ce produit utilise la ligne de production de coextrusion de trois couches de la Finlande NEXTROM (Nokia) pour la réticulation chimique de la fabrication.
Il convient à la pose fixe de la ligne de tension moyenne.
Les performances des câbles s'accordent avec la stipulature de la CEI 60502.
Spécification des produits
Modèle |
Nom |
|
CU / XLPE / PVC |
AL / XLPE / PVC |
Conducteur en cuivre ou en aluminium |
CU / XLPE / PE |
Al / xlpe / pe |
Conducteur en cuivre ou en aluminium |
CU / XLPE / STA / PVC |
Al / xlpe / sta / pvc |
Conducteur en cuivre ou en aluminium XLPE Ruban en acier isolé PVC Câble d'alimentation gainé en PVC |
Cu / xlpe / sta / pe |
Al / xlpe / sta / pe |
Conducteur en cuivre ou en aluminium |
CU / XLPE / SWA / PVC |
Al / xlpe / swa / pvc |
Conducteur en cuivre ou en aluminium |
Cu / xlpe / swa / pe |
Al / xlpe / swa / pe |
Conducteur en cuivre ou en aluminium |
CU / XLPE / CWL / PE |
Al / xlpe / cwl / pe |
Conducteur en cuivre ou en aluminium |
Gamme d'applications
Modèle |
Gamme d'applications |
|
CU / XLPE / PVC |
AL / XLPE / PVC |
Il convient à la pose à l'intérieur et à l'extérieur, doit être fixé sur un support dans un tunnel et peut être porté par un tuyau en béton ou posé dans un fossé de câble et enterré directement dans un sol lâche. Le câble ne peut pas résister à la pression, mais permet une certaine quantité de traction du rayonnement. |
CU / XLPE / PE |
Al / xlpe / pe |
|
CU / XLPE / STA / PVC |
Al / xlpe / sta / pvc |
Enterré dans le sol, le câble peut résister à une certaine pression, mais ne peut pas résister à une grande force de traction. |
Cu / xlpe / sta / pe |
Al / xlpe / sta / pe |
|
CU / XLPE / SWA / PVC |
Al / xlpe / swa / pvc |
|
Cu / xlpe / swa / pe |
Al / xlpe / swa / pe |
|
CU / XLPE / CWL / PE |
Al / xlpe / cwl / pe |
Il est utilisé pour l'exigence de résistance à l'eau de la couche externe de câbles |
Énergie orientale
Génie électrique
6 / 6KV, 6/10 (12) KV, XLPE ISLOLÉ Câble d'alimentation gainé PVC sans armure, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 25)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.8 |
20 |
450 |
350 |
500 |
25 |
3.4 |
1.8 |
21 |
560 |
400 |
500 |
35 |
3.4 |
1.8 |
22 |
680 |
460 |
500 |
50 |
3.4 |
1.8 |
24 |
810 |
520 |
500 |
70 |
3.4 |
1.8 |
25 |
1 050 |
620 |
500 |
95 |
3.4 |
1.8 |
27 |
1 320 |
730 |
500 |
120 |
3.4 |
1.8 |
28 |
1 580 |
840 |
500 |
150 |
3.4 |
1.9 |
30 |
1 880 |
960 |
500 |
185 |
3.4 |
1.9 |
32 |
2 250 |
1 100 |
500 |
240 |
3.4 |
2.0 |
34 |
2 870 |
1 350 |
500 |
300 |
3.4 |
2.1 |
37 |
3 490 |
1 580 |
500 |
400 |
3.4 |
2.2 |
40 |
4 350 |
1 920 |
500 |
500 |
3.4 |
2.3 |
44 |
5 440 |
2 320 |
500 |
630 |
3.4 |
2.4 |
48 |
6 860 |
2 830 |
500 |
800 |
3.4 |
2.5 |
52 |
8 600 |
3 430 |
400 |
1.000 |
3.4 |
2.6 |
56 |
10 630 |
4 150 |
300 |
Trois cœurs, Cu / xlpe / PVC ou al / xlpe / pvc (tableau 26)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Poids d'environ |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
2.1 |
39 |
1 410 |
1 1110 |
500 |
25 |
3.4 |
2.2 |
42 |
1 800 |
1 320 |
500 |
35 |
3.4 |
2.3 |
45 |
2 170 |
1 500 |
500 |
50 |
3.4 |
2.4 |
47 |
2 630 |
1 730 |
500 |
70 |
3.4 |
2.5 |
51 |
3 400 |
2110 |
500 |
95 |
3.4 |
2.6 |
55 |
4,310 |
2 510 |
500 |
120 |
3.4 |
2.7 |
58 |
5 150 |
2 860 |
500 |
150 |
3.4 |
2.9 |
62 |
6 100 |
3 300 |
500 |
185 |
3.4 |
3.0 |
66 |
7,310 |
3,810 |
500 |
240 |
3.4 |
3.1 |
71 |
9 290 |
4 680 |
400 |
300 |
3.4 |
3.3 |
76 |
11 240 |
5 450 |
300 |
400 |
3.4 |
3.5 |
83 |
14 040 |
6 660 |
250 |
500 |
3.4 |
3.7 |
91 |
17,530 |
8 050 |
200 |
6/6 kV, 6/10 (12) KV, fil d'alimentation en PVC blindé PVC XLPE
Monocore, cu / xlpe / awa / pvc ou al / xlpe / awa / pvc (tableau 27)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.2 |
1.6 |
1.8 |
26 |
770 |
670 |
500 |
25 |
3.4 |
1.2 |
1.6 |
1.8 |
27 |
910 |
750 |
500 |
35 |
3.4 |
1.2 |
1.6 |
1.8 |
28 |
1 040 |
820 |
500 |
50 |
3.4 |
1.2 |
1.6 |
1.8 |
29 |
1 190 |
900 |
500 |
70 |
3.4 |
1.2 |
1.6 |
1.9 |
31 |
1470 |
1 040 |
500 |
95 |
3.4 |
1.2 |
1.6 |
2.0 |
33 |
1 780 |
1 190 |
500 |
120 |
3.4 |
1.2 |
2.0 |
2.0 |
35 |
2 150 |
1 410 |
500 |
150 |
3.4 |
1.2 |
2.0 |
2.1 |
37 |
2 480 |
1 560 |
500 |
185 |
3.4 |
1.2 |
2.0 |
2.1 |
39 |
2 890 |
1 730 |
500 |
240 |
3.4 |
1.2 |
2.0 |
2.2 |
41 |
3 570 |
2 050 |
500 |
300 |
3.4 |
1.2 |
2.0 |
2.3 |
44 |
4 230 |
2 330 |
500 |
400 |
3.4 |
1.3 |
2.5 |
2.4 |
48 |
5 320 |
2 890 |
500 |
500 |
3.4 |
1.3 |
2.5 |
2.5 |
52 |
6 500 |
3 380 |
500 |
630 |
3.4 |
1.4 |
2.5 |
2.6 |
56 |
8 020 |
3 990 |
400 |
Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 28)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.3 |
2.5 |
2.4 |
47 |
3 700 |
2 700 |
500 |
25 |
3.4 |
1.3 |
2.5 |
2.5 |
50 |
3 900 |
3 430 |
500 |
35 |
3.4 |
1.3 |
2.5 |
2.6 |
53 |
4 430 |
3 770 |
500 |
50 |
3.4 |
1.4 |
2.5 |
2.7 |
56 |
5 080 |
4 190 |
500 |
70 |
3.4 |
1.5 |
2.5 |
2.8 |
60 |
6 050 |
4 750 |
500 |
95 |
3.4 |
1.5 |
2.5 |
2.9 |
64 |
7 180 |
5 380 |
500 |
120 |
3.4 |
1.6 |
2.5 |
3.0 |
67 |
8 230 |
5 960 |
400 |
150 |
3.4 |
1.7 |
3.15 |
3.2 |
72 |
10 100 |
6 580 |
300 |
185 |
3.4 |
1.7 |
3.15 |
3.3 |
76 |
11 610 |
8,110 |
300 |
240 |
3.4 |
1.8 |
3.15 |
3.5 |
82 |
14,110 |
9,510 |
250 |
300 |
3.4 |
1.9 |
3.15 |
3.7 |
87 |
16 420 |
10 630 |
200 |
400 |
3.4 |
2.0 |
4.0 |
4.0 |
96 |
21 700 |
12 880 |
200 |
500 |
3.4 |
2.2 |
4.0 |
4.2 |
104 |
25 280 |
15 800 |
200 |
6/6 kV, 6/10 (12) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé en PVC
Monocore, Cu / xlpe / ata / pvc ou al / xlpe / aa / pvc (tableau 29)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.2 |
0.5 |
1.8 |
25 |
680 |
580 |
500 |
25 |
3.4 |
1.2 |
0.5 |
1.8 |
26 |
810 |
650 |
500 |
35 |
3.4 |
1.2 |
0.5 |
1.8 |
27 |
940 |
720 |
500 |
50 |
3.4 |
1.2 |
0.5 |
1.8 |
28 |
1 090 |
790 |
500 |
70 |
3.4 |
1.2 |
0.5 |
1.9 |
30 |
1 350 |
920 |
500 |
95 |
3.4 |
1.2 |
0.5 |
1.9 |
32 |
1 650 |
1 060 |
500 |
120 |
3.4 |
1.2 |
0.5 |
2.0 |
33 |
1 940 |
1 190 |
500 |
150 |
3.4 |
1.2 |
0.5 |
2.0 |
35 |
2 240 |
1 320 |
500 |
185 |
3.4 |
1.2 |
0.5 |
2.1 |
37 |
2 650 |
1 500 |
500 |
240 |
3.4 |
1.2 |
0.5 |
2.1 |
39 |
3 290 |
1 770 |
500 |
300 |
3.4 |
1.2 |
0.5 |
2.2 |
41 |
3 940 |
2 030 |
500 |
400 |
3.4 |
1.3 |
0.5 |
2.3 |
45 |
4 860 |
2 430 |
500 |
500 |
3.4 |
1.3 |
0.5 |
2.4 |
49 |
5 990 |
2 880 |
500 |
630 |
3.4 |
1.4 |
0.5 |
2.5 |
52 |
7 480 |
3 450 |
500 |
Trois cœurs, Cu / xlpe / STA / PVC ou Al / xlpe / STA / PVC (tableau 30)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
16 |
3.4 |
1.3 |
0.2 |
2.3 |
44 |
2 220 |
1 900 |
500 |
25 |
3.4 |
1.3 |
0.5 |
2.4 |
47 |
2 660 |
2 180 |
500 |
35 |
3.4 |
1.3 |
0.5 |
2.5 |
50 |
3110 |
2 440 |
500 |
50 |
3.4 |
1.4 |
0.5 |
2.6 |
53 |
3 650 |
2 750 |
500 |
70 |
3.4 |
1.5 |
0.5 |
2.7 |
56 |
4,510 |
3 220 |
500 |
95 |
3.4 |
1.5 |
0.5 |
2.8 |
60 |
5,510 |
3 710 |
500 |
120 |
3.4 |
1.6 |
0.5 |
2.9 |
64 |
6 450 |
4 180 |
500 |
150 |
3.4 |
1.7 |
0.5 |
3.1 |
68 |
7 500 |
4 700 |
400 |
185 |
3.4 |
1.7 |
0.5 |
3.2 |
71 |
8 830 |
5 330 |
400 |
240 |
3.4 |
1.8 |
0.5 |
3.3 |
77 |
10 960 |
6 360 |
300 |
300 |
3.4 |
1.9 |
0.5 |
3.5 |
82 |
13 090 |
7 300 |
250 |
400 |
3.4 |
2.0 |
0.8 |
3.8 |
91 |
16,910 |
9,530 |
200 |
500 |
3.4 |
2.2 |
0.8 |
4.0 |
99 |
20,720 |
11 250 |
200 |
8.7 / 10kV, 8,7 / 15 (17,5) KV, XLPE Câble d'alimentation gainé en PVC non armé isolé PVC
Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (tableau 31)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.8 |
24 |
640 |
480 |
500 |
35 |
4.5 |
1.8 |
25 |
760 |
540 |
500 |
50 |
4.5 |
1.8 |
26 |
900 |
610 |
500 |
70 |
4.5 |
1.8 |
28 |
1 140 |
710 |
500 |
95 |
4.5 |
1.8 |
29 |
1 420 |
830 |
500 |
120 |
4.5 |
1.9 |
31 |
1 700 |
950 |
500 |
150 |
4.5 |
1.9 |
32 |
1 990 |
1 070 |
500 |
185 |
4.5 |
2.0 |
34 |
2 380 |
1 230 |
500 |
240 |
4.5 |
2.1 |
37 |
3 010 |
1490 |
500 |
300 |
4.5 |
2.1 |
39 |
3,620 |
1 720 |
500 |
400 |
4.5 |
2.2 |
42 |
4 490 |
2 070 |
500 |
500 |
4.5 |
2.3 |
46 |
5 600 |
2 480 |
500 |
630 |
4.5 |
2.5 |
50 |
7 050 |
3 010 |
500 |
800 |
4.5 |
2.6 |
54 |
8 800 |
3,630 |
400 |
1 000 |
4.5 |
2.7 |
58 |
10 850 |
4 370 |
300 |
Trois cœurs, Cu / XLPE / PVC ou Al / XLPE / PVC (tableau 32)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
2.4 |
47 |
2 100 |
1 620 |
500 |
35 |
4.5 |
2.5 |
50 |
2 510 |
1 840 |
500 |
50 |
4.5 |
2.6 |
52 |
2 980 |
2 080 |
500 |
70 |
4.5 |
2.7 |
56 |
3 760 |
2 470 |
500 |
95 |
4.5 |
2.8 |
60 |
4 700 |
2 900 |
500 |
120 |
4.5 |
2.9 |
63 |
5 590 |
3 320 |
500 |
150 |
4.5 |
3.0 |
67 |
6 560 |
3 760 |
500 |
185 |
4.5 |
3.1 |
71 |
7 800 |
4 300 |
400 |
240 |
4.5 |
3.3 |
76 |
9,820 |
5 220 |
300 |
300 |
4.5 |
3.5 |
81 |
11 800 |
6 010 |
300 |
400 |
4.5 |
3.7 |
88 |
14,620 |
7 250 |
250 |
500 |
4.5 |
3.9 |
96 |
18 150 |
8 680 |
200 |
8 .7 / 10kV, 8,7 / 15 (17,5) KV, fil d'alimentation en PVC blindé PVC XLPE.
Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 33)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.2 |
1.6 |
1.8 |
29 |
1 020 |
860 |
500 |
35 |
4.5 |
1.2 |
1.6 |
1.9 |
30 |
1 170 |
950 |
500 |
50 |
4.5 |
1.2 |
1.6 |
1.9 |
32 |
1 340 |
1 040 |
500 |
70 |
4.5 |
1.2 |
1.6 |
2.0 |
34 |
1 640 |
1 190 |
500 |
95 |
4.5 |
1.2 |
2.0 |
2.1 |
36 |
2 020 |
1 430 |
500 |
120 |
4.5 |
1.2 |
2.0 |
2.1 |
38 |
2 310 |
1 570 |
500 |
150 |
4.5 |
1.2 |
2.0 |
2.2 |
39 |
2 660 |
1 740 |
500 |
185 |
4.5 |
1.2 |
2.0 |
2.2 |
41 |
3 070 |
1 920 |
500 |
240 |
4.5 |
1.2 |
2.0 |
2.3 |
44 |
3 750 |
2 240 |
500 |
300 |
4.5 |
1.3 |
2.5 |
2.4 |
47 |
4 590 |
2 690 |
500 |
400 |
4.5 |
1.3 |
2.5 |
2.5 |
50 |
5 550 |
3 120 |
500 |
500 |
4.5 |
1.4 |
2.5 |
2.6 |
51 |
6,750 |
3 640 |
500 |
630 |
4.5 |
1.4 |
2.5 |
2.7 |
58 |
8 280 |
4 240 |
400 |
Trois cœurs, cu / xlpe / swa / pvc ou al / xlpe / swa / pvc (tableau 34)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Armure Fil Taille |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.4 |
2.5 |
2.7 |
55 |
4 560 |
4 080 |
500 |
35 |
4.5 |
1.4 |
2.5 |
2.8 |
58 |
5 080 |
4 410 |
500 |
50 |
4.5 |
1.5 |
2.5 |
2.9 |
61 |
5 740 |
4 840 |
500 |
70 |
4.5 |
1.6 |
2.5 |
3.0 |
65 |
6 770 |
5 480 |
500 |
95 |
4.5 |
1.6 |
2.5 |
3.1 |
69 |
7 890 |
6 100 |
400 |
120 |
4.5 |
1.7 |
3.15 |
3.2 |
74 |
10 900 |
6 700 |
400 |
150 |
4.5 |
1.8 |
3.15 |
3.4 |
77 |
11 030 |
8 220 |
300 |
185 |
4.5 |
1.8 |
3.15 |
3.5 |
81 |
12 490 |
8 980 |
250 |
240 |
4.5 |
1.9 |
4.0 |
3.7 |
89 |
17 500 |
10 440 |
250 |
300 |
4.5 |
2.0 |
4.0 |
3.9 |
94 |
20 100 |
12 1330 |
200 |
400 |
4.5 |
2.1 |
4.0 |
4.1 |
101 |
23 600 |
13 970 |
200 |
8.7 / 10kV, 8,7 / 15 (17,5) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé
Monocore, cu / xlpe / ata / pvc ou al / xlpe / ata / pvc (tableau 35)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Diamètre global d'environ |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.2 |
0.5 |
1.8 |
28 |
910 |
760 |
500 |
35 |
4.5 |
1.2 |
0.5 |
1.8 |
29 |
1 050 |
830 |
500 |
50 |
4.5 |
1.2 |
0.5 |
1.9 |
30 |
1 210 |
920 |
500 |
70 |
4.5 |
1.2 |
0.5 |
1.9 |
32 |
1470 |
1 050 |
500 |
95 |
4.5 |
1.2 |
0.5 |
2.0 |
34 |
1 790 |
1 200 |
500 |
120 |
4.5 |
1.2 |
0.5 |
2.0 |
35 |
2 070 |
1 320 |
500 |
150 |
4.5 |
1.2 |
0.5 |
2.1 |
37 |
2 400 |
1470 |
500 |
185 |
4.5 |
1.2 |
0.5 |
2.1 |
39 |
2 800 |
1 640 |
500 |
240 |
4.5 |
1.2 |
0.5 |
2.2 |
41 |
3 460 |
1 940 |
500 |
300 |
4.5 |
1.3 |
0.5 |
2.3 |
44 |
4 160 |
2 230 |
500 |
400 |
4.5 |
1.3 |
0.5 |
2.4 |
47 |
5 050 |
2 620 |
500 |
500 |
4.5 |
1.4 |
0.5 |
2.5 |
51 |
6 220 |
3 100 |
500 |
630 |
4.5 |
1.4 |
0.5 |
2.6 |
55 |
7,710 |
3 670 |
500 |
Trois cœurs, Cu / xlpe / sta / pvc ou al / xlpe / sta / pvc (tableau 36)
Conductor Nominal Zone |
Épaisseur d'isolation |
Env. Couverture intérieure Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
25 |
4.5 |
1.4 |
0.5 |
2.6 |
52 |
3 120 |
2 640 |
500 |
35 |
4.5 |
1.4 |
0.5 |
2.6 |
55 |
3 570 |
2 900 |
500 |
50 |
4.5 |
1.5 |
0.5 |
2.7 |
58 |
4120 |
3 220 |
500 |
70 |
4.5 |
1.6 |
0.5 |
2.9 |
62 |
5 050 |
3 750 |
500 |
95 |
4.5 |
1.6 |
0.5 |
3.0 |
66 |
6 070 |
4 270 |
500 |
120 |
4.5 |
1.7 |
0.5 |
3.1 |
69 |
7 040 |
4 770 |
500 |
150 |
4.5 |
1.8 |
0.5 |
3.2 |
73 |
8 120 |
5,310 |
400 |
185 |
4.5 |
1.8 |
0.5 |
3.3 |
77 |
9 440 |
5 940 |
300 |
240 |
4.5 |
1.9 |
0.5 |
3.5 |
83 |
11 660 |
7 050 |
300 |
300 |
4.5 |
2.0 |
0.8 |
3.7 |
89 |
14 600 |
8,810 |
250 |
400 |
4.5 |
2.1 |
0.8 |
4.0 |
96 |
17 760 |
10 370 |
200 |
500 |
4.5 |
2.3 |
0.8 |
4.2 |
105 |
21,620 |
12 150 |
200 |
12/20 (24) KV, XLPE Câble d'alimentation gainé en PVC non armé isolé
Monocore, CU / XLPE / PVC ou AL / XLPE / PVC (Tableau 37)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
1.8 |
27 |
840 |
620 |
500 |
50 |
5.5 |
1.8 |
28 |
990 |
690 |
500 |
70 |
5.5 |
1.9 |
30 |
1 230 |
800 |
500 |
95 |
5.5 |
1.9 |
31 |
1 530 |
940 |
500 |
120 |
5.5 |
2.0 |
33 |
1 810 |
1 060 |
500 |
150 |
5.5 |
2.0 |
35 |
2110 |
1 190 |
500 |
185 |
5.5 |
2.1 |
36 |
2 510 |
1 360 |
500 |
240 |
5.5 |
2.1 |
39 |
3 1330 |
1 610 |
500 |
300 |
5.5 |
2.2 |
41 |
3 760 |
1 860 |
500 |
400 |
5.5 |
2.3 |
44 |
4 650 |
2 220 |
500 |
500 |
5.5 |
2.4 |
48 |
5 760 |
2 650 |
500 |
630 |
5.5 |
2.5 |
52 |
7 210 |
3 180 |
500 |
800 |
5.5 |
2.6 |
56 |
8 980 |
3 800 |
400 |
1 000 |
5.5 |
2.8 |
61 |
11 060 |
4 580 |
300 |
Trois cœurs, CU / XLPE / PVC ou AL / XLPE / PVC
(Tableau 38)
Conductor Nominal Zone |
Épaisseur d'isolation |
Épaisseur de gaine extérieure |
Env. Dans l'ensemble Diamètre |
Env. Poids du câble |
Longueur standard par Tambour |
|
Cuivre |
Aluminium |
|||||
mm² |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
2.6 |
54 |
2 850 |
2 080 |
500 |
50 |
5.5 |
2.7 |
57 |
3 340 |
2 450 |
500 |
70 |
5.5 |
2.9 |
61 |
4 150 |
2 850 |
500 |
95 |
5.5 |
3.0 |
65 |
5,110 |
3 310 |
500 |
120 |
5.5 |
3.1 |
68 |
5 990 |
3,730 |
500 |
150 |
5.5 |
3.2 |
72 |
6 980 |
4.180 |
500 |
185 |
5.5 |
3.3 |
75 |
8 240 |
4 740 |
400 |
240 |
5.5 |
3.5 |
81 |
10,310 |
5 700 |
300 |
300 |
5.5 |
3.6 |
86 |
12,350 |
6 570 |
300 |
400 |
5.5 |
3.8 |
93 |
15 220 |
7 830 |
200 |
500 |
5.5 |
4.1 |
101 |
18 800 |
9,320 |
200 |
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
1.5 |
2.5 |
2.9 |
63 |
5 680 |
5 010 |
500 |
50 |
5.5 |
1.6 |
2.5 |
3.0 |
66 |
6 370 |
5 480 |
500 |
70 |
5.5 |
1.7 |
2.5 |
3.1 |
70 |
7 370 |
6 070 |
400 |
95 |
5.5 |
1.7 |
3.15 |
3.3 |
75 |
9 400 |
7 600 |
300 |
120 |
5.5 |
1.8 |
3.15 |
3.4 |
79 |
10 530 |
8 270 |
300 |
150 |
5.5 |
1.8 |
3.15 |
3.5 |
82 |
11 740 |
8 940 |
300 |
185 |
5.5 |
1.9 |
3.15 |
3.7 |
86 |
13,350 |
9 850 |
250 |
240 |
5.5 |
2.0 |
4.0 |
3.9 |
94 |
18 000 |
11 820 |
200 |
300 |
5.5 |
2.1 |
4.0 |
4.0 |
99 |
20 500 |
13 080 |
200 |
400 |
5.5 |
2.2 |
4.0 |
4.3 |
106 |
23,310 |
15,930 |
200 |
12/20 (24) KV, XLPE Fil isolé du fil blindé PVC Câble d'alimentation
Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc (tableau 39)
Conductor Nominal Zone |
Épaisseur d'isolation |
Couvrage approximatif Épaisseur |
Taille du fil d'armure |
Extérieur Gaine Épaisseur |
Env. Diamètre global |
Env. Poids du câble |
Standard Longueur par Tambour |
|
Cuivre |
Aluminium |
|||||||
mm² |
MM |
MM |
MM |
MM |
MM |
kg / km |
m |
|
35 |
5.5 |
1.2 |
1.6 |
1.9 |
32 |
1 290 |
1 070 |
500 |
50 |
5.5 |
1.2 |
2.0 |
2.0 |
35 |
1 550 |
1250 |
500 |
70 |
5.5 |
1.2 |
2.0 |
2.1 |
37 |
1 840 |
1 420 |
500 |
95 |
5.5 |
1.2 |
2.0 |
2.1 |
38 |
2 160 |
1 570 |
500 |
120 |
5.5 |
1.2 |
2.0 |
2.2 |
40 |
2 470 |
1 730 |
500 |
150 |
5.5 |
1.2 |
2.0 |
2.2 |
41 |
2 810 |
1 890 |
500 |
185 |
5.5 |
1.2 |
2.0 |
2.3 |
43 |
3 240 |
2 090 |
500 |
240 |
5.5 |
1.3 |
2.5 |
2.4 |
47 |
4 100 |
2 580 |
500 |
300 |
5.5 |
1.3 |
2.5 |
2.5 |
49 |
4 800 |
2 890 |
500 |
400 |
5.5 |
1.4 |
2.5 |
2.6 |
53 |
5 780 |
3 350 |
500 |
500 |
5.5 |
1.4 |
2.5 |
2.7 |
57 |
6 970 |
3 850 |
500 |
630 |
5.5 |
1.5 |
2.5 |
2.8 |
60 |
8 540 |
4 500 |
400 |
Trois cœurs, cu / xlpe / swa / pvcoral / xlpe / swa / pvc (tableau 40)
Composition de produit
Conducteur: Fait de conducteur de cuivre de haute qualité, il a une excellente conductivité, garantissant une faible résistance et une efficacité de transmission élevée.
Couche d'isolation: en polyéthylène réticulé, il a de bonnes propriétés électriques et une résistance à haute température, assurant la stabilité lors d'une utilisation à long terme.
Matière de gaine: Le câble est fait de gaine ondulée en aluminium à l'extérieur, qui a une bonne protection mécanique et peut empêcher les dommages physiques externes.
Couche de protection supplémentaire: certains modèles peuvent choisir la gaine PVC pour offrir une protection supplémentaire de corrosion imperméable et chimique.
Pourquoi nous choisir?
Contrôle de qualité strict: nous fournissons un contrôle de la qualité complet de la production à la livraison pour nous assurer que chaque produit répond aux normes les plus élevées.
Support commercial mondial: nous avons un large réseau de marché dans de nombreux pays et régions, et pouvons répondre aux besoins des clients en temps opportun et fournir un service après-vente rapide.
FAQ
Q: Est-il facile à installer?
R: Ce câble adopte une conception standardisée, une installation simple et convient à divers systèmes d'alimentation. Pour des environnements spécifiques, vous pouvez choisir le matériel de gaine approprié en fonction de vos besoins.
Q: Quelle est la durée de vie de ce produit?
R: En raison de l'utilisation d'une isolation XLPE de haute qualité et d'une gaine ondulée en aluminium, nos produits de câble ont une durée de vie de plus de 20 ans et peuvent fonctionner de manière stable à haute température, à une humidité élevée et à des environnements difficiles.
