Nos câbles d'alimentation isolés XLPE 66-500 kV sont conçus et fabriqués dans le strict respect des normes internationales suivantes, garantissant les plus hauts niveaux de qualité, de sécurité et de performances pour les systèmes de transport d'énergie haute tension (HT) et très haute tension (EHV).
| Portée | de la plage de tension | standard |
|---|---|---|
| CEI 60840:2011 | Au-dessus de 30kV (Um=36kV) jusqu'à 150kV (Um=170kV) | Câbles d'alimentation à isolation extrudée et accessoires pour transmission HT |
| CEI 62067:2011 | Au-dessus de 150kV (Um=170kV) jusqu'à 500kV (Um=550kV) | Câbles d'alimentation à isolation extrudée et accessoires pour transmission THT |
Ces certifications garantissent que nos câbles répondent à des exigences internationales rigoureuses pour :
| Exigence | Description |
|---|---|
| Performances électriques | Faible décharge partielle, rigidité diélectrique élevée |
| Durabilité mécanique | Construction robuste pour les installations souterraines, sous-marines et dans les tunnels |
| Stabilité thermique | Isolation XLPE pour un fonctionnement continu à 90°C et une tenue aux courts-circuits à 250°C |
| Sécurité | Performance au feu, blocage de l'eau et protection de l'environnement |
| Description | des avantages |
|---|---|
| Acceptation mondiale | Les câbles certifiés CEI sont reconnus dans le monde entier pour les projets de services publics et d'infrastructures. |
| Performance fiable | Des normes de conception et de test éprouvées garantissent un fonctionnement à long terme. |
| Interchangeabilité | Compatible avec les accessoires de câbles et les systèmes de terminaison internationaux. |
| Réduction des risques | Minimise les retards de projet et les litiges de qualité. |
Spécification des produits
Taper | Nom |
CU / XLPE / CAS / PVC | Conducteur de cuivre XLPE Isulaté de gaine en aluminium ondulé PVC Câble d'alimentation |
CU / XLPE / CAS / LWR / PVC | Conducteur de cuivre XLPE Sage en aluminium ondulé isolé PVC Câble d'alimentation longitudinal résistant à l'eau |
CU / XLPE / CAS / PE | Conducteur de cuivre XLPE Isulaté de la gaine en aluminium ondulé PE Câble d'alimentation gainé PE |
CU / XLPE / CAS / LWR / PE | Conducteur de cuivre XLPE Sage d'aluminium ondulé isolée PE Câble d'alimentation longitudinal résistant à l'eau |
Al / xlpe / Cas / PVC | Conducteur d'aluminium XLPE Isolaté Câble d'alimentation gainé en aluminium ondulé PVC |
Al / xlpe / cas / lwr / pvc | Conducteur d'aluminium XLPE Isolaté de gaine en aluminium ondulé PVC Câble d'alimentation longitudinal de l'eau longitudinale |
Al / xlpe / cas / pe | Conducteur d'aluminium XLPE Isolaté Câble d'alimentation gainé PE Sage en aluminium ondulé |
Al / xlpe / cas / lwr / pe | Conducteur d'aluminium XLPE Isolaté de gaine en aluminium ondulé PE Câble d'alimentation longitudinal résistant à l'eau |
Nos câbles d'alimentation isolés XLPE 66-500KV offrent une gamme complète de conceptions pour répondre à la fois aux spécifications techniques et aux exigences économiques. Ils conviennent à une utilisation dans divers réseaux de transmission à haute tension, offrant une flexibilité dans la conception et l'installation.
Les principales caractéristiques de nos câbles comprennent:
Isolation XLPE extrudée : offre d'excellentes propriétés diélectriques, une stabilité thermique élevée et une résistance au vieillissement.
Gaine en aluminium ondulé : offre une protection mécanique et un blindage accrus contre les dommages externes.
Diverses options de revêtement : disponibles avec des gaines PVC ou PE (polyéthylène), assurant une protection contre les facteurs environnementaux tels que l'humidité, l'exposition aux UV et la corrosion.
Résistance à l'eau : Certaines conceptions de câbles présentent une résistance à l'eau longitudinale (LWR) pour empêcher la pénétration de l'eau, ce qui les rend idéales pour l'installation dans des environnements de rois élevé.
Le choix du matériau du conducteur est un facteur critique pour déterminer l'efficacité globale et la capacité du câble d'alimentation. Nous proposons des conducteurs de cuivre et d'aluminium , chacun avec son propre ensemble d'avantages.
Conducteurs de cuivre : Connu pour leur conductivité et leur fiabilité supérieures, les conducteurs de cuivre sont idéaux pour les applications à haute performance où des pertes faibles résistives sont essentielles. Ils sont largement utilisés dans des environnements plus exigeants où les performances sont une priorité absolue.
Conducteurs en aluminium : Conducteurs en aluminium légers et rentables sont souvent sélectionnés pour des projets de transmission d'énergie à grande échelle. Ils fournissent une alternative à moindre coût au cuivre tout en conservant de bonnes performances électriques.
La conception du conducteur peut également être personnalisée en fonction de vos besoins, que vous ayez besoin de conducteurs solides ou bloqués pour une meilleure flexibilité et une meilleure facilité d'installation.
L' isolation XLPE (polyéthylène réticulé) utilisée dans nos câbles d'alimentation haute tension est conçue pour des propriétés électriques et mécaniques exceptionnelles, notamment:
Résistance diélectrique élevée et résistance à l'isolation électrique
Stabilité thermique supérieure, permettant aux câbles de fonctionner dans une gamme de températures plus large
Résistance au vieillissement et au stress environnemental
Nos câbles sont équipés de gaines en PVC ou en PE :
Gaine PVC : offre une excellente protection mécanique, un retard de flamme et une résistance au rayonnement UV, ce qui le rend adapté aux installations extérieures et souterraines.
Sage PE : offre une résistance chimique et une durabilité plus élevées, ce qui le rend idéal pour les applications où le câble peut être exposé à des conditions environnementales plus agressives.
Certaines configurations présentent également une résistance longitudinale sur l'eau (LWR) , qui offre une couche supplémentaire de protection contre la pénétration de l'eau, ce qui les rend adaptés à une utilisation dans des environnements humides ou submergés.
Caractéristiques du produit

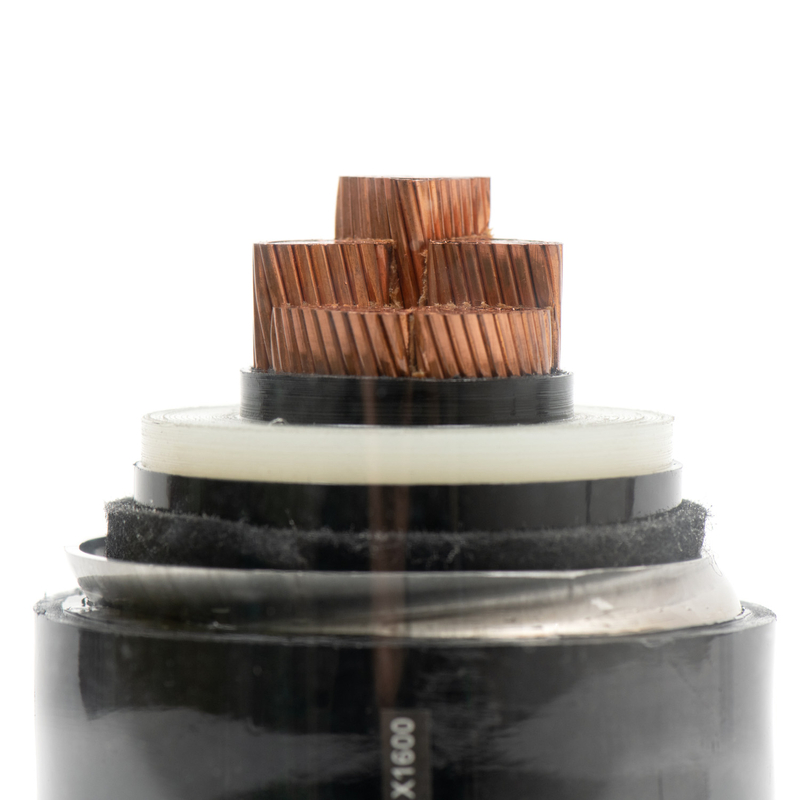

Nos câbles d'alimentation isolés XLPE haute tension sont conçus pour améliorer l'efficacité de la transmission de puissance et conviennent aux niveaux de tension de 66 kV à 500kV. Le produit adopte un matériau d'isolation en polyéthylène réticulé avancé pour assurer d'excellentes performances électriques, une résistance à la chaleur et une capacité anti-âge, et a des performances de fonctionnement stable à long terme. Le conducteur de cuivre du câble a une résistance extrêmement faible, ce qui réduit efficacement la perte de puissance et adopte une gaine ondulée en aluminium pour améliorer la protection mécanique du produit.
Scénarios d'application
Système de transmission de puissance: Convient à la transmission d'énergie à long terme des réseaux d'alimentation à haute tension, en particulier dans la pose de câbles souterraines et les réseaux d'alimentation urbaine.
Système d'alimentation industrielle: Convient à la transmission d'énergie dans les parcs industriels ou les centrales électriques à grande échelle.
Énergie renouvelable: largement utilisé dans les systèmes de transmission d'énergie des énergies renouvelables telles que la production d'énergie éolienne et l'énergie solaire.
Infrastructure urbaine: particulièrement adapté à la construction de systèmes d'alimentation souterraine urbaine pour assurer la stabilité de l'alimentation municipale.
FAQ
Q: À quels niveaux de tension des câbles ce produit convient-il?
R: Ce câble d'alimentation haute tension convient aux niveaux de tension de 66 à 500 kV et convient à une transmission de puissance à long terme et efficace.
Q: Quelle est la capacité de protection du produit?
R: Nos câbles d'alimentation ont des capacités de protection mécanique extrêmement solides et utilisent des gaines ondulées en aluminium pour résister efficacement aux dommages physiques externes. De plus, la couche d'isolation XLPE offre une excellente résistance à la corrosion et une résistance à haute température.
Q: Le produit est-il personnalisable?
R: Oui, nous fournissons des services personnalisés pour la longueur du câble, le numéro de base et le matériau de la gaine pour répondre aux besoins de différents scénarios d'application.
