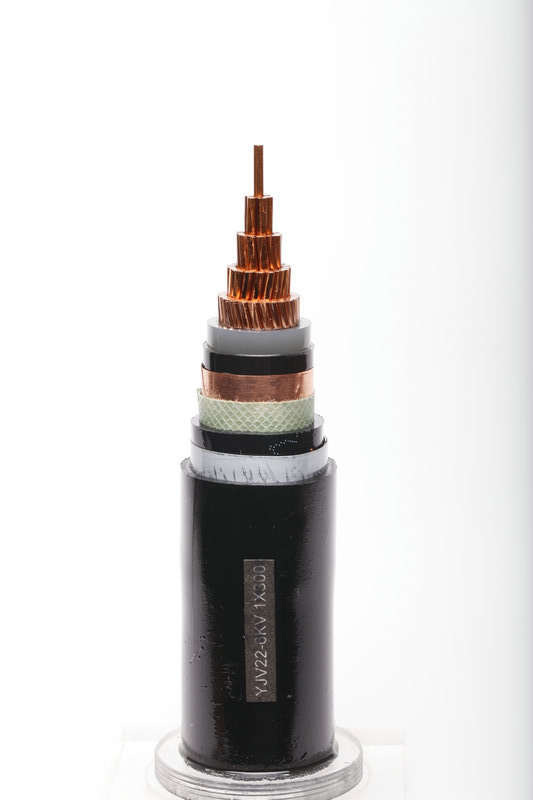

Câble d'alimentation monocœur moyenne tension 3,6/6 kV

5 0 Commentaires

Les câbles de puissance de tension moyenne (MV) sont conçus pour transmettre efficacement la puissance électrique à des niveaux de tension allant généralement de 1 kV à 36 kV, servant de composants critiques dans les réseaux de distribution industrielle, commerciale et utilitaire. Ces câbles équilibrent la durabilité, la sécurité et les performances, garantissant un transfert d'énergie fiable dans des environnements exigeants tels que les installations souterraines, les systèmes de frais généraux et les sous-stations.

Quantité:
zone transversale:	25-630
État de disponibilité:





enquête Ajouter au panier

Modèle:
Yjv yjlv
code produit:
8544601290

Description du produit

P RODUCT D ESCRIPTION

câble d'alimentation

Aperçu

Les câbles d'alimentation moyenne tension (MT) sont des composants essentiels des réseaux de distribution d'énergie, reliant les sous-stations, les transformateurs, les appareillages de commutation et les systèmes d'énergie renouvelable. Conçus pour un fonctionnement fiable dans les applications utilitaires, industrielles et d'infrastructure, ces câbles offrent un équilibre entre performances électriques, durabilité mécanique et résistance à l'environnement.

Caractéristiques

Grande efficacité

Faibles pertes diélectriques – Les matériaux d'isolation XLPE et EPR minimisent le gaspillage d'énergie lors du transport de puissance
Conception de conducteur optimisée – réduit les pertes I⊃2;R grâce au cuivre ou à l'aluminium de haute pureté
Haute intensité – permet une transmission de puissance supérieure avec moins de matériau conducteur
Température de fonctionnement réduite – prolonge la durée de vie du câble et améliore l'efficacité du système

Durabilité

Résistance à l'humidité – des matériaux bloquant l'eau et des gaines imperméables empêchent l'infiltration d'eau
Résistance chimique – résiste à l'exposition aux huiles, aux acides, aux alcalis et aux polluants industriels
Résistance aux rayons UV – Gaines extérieures stabilisées aux UV pour les installations extérieures et aériennes
Résistance à l'abrasion – des matériaux de revêtement robustes protègent contre l'usure mécanique pendant l'installation et l'entretien
Résistance à la corrosion – adaptée aux environnements côtiers, industriels et souterrains

Sécurité

Matériaux ignifuges – gaines PVC et LSZH auto-extinguibles selon CEI 60332
Matériaux à faible émission de fumée – Les options LSZH (Low Smoke Zero Halogen) réduisent les émissions de gaz toxiques dans les espaces confinés (par exemple, tunnels, sous-stations)
Options résistantes au feu – câbles disponibles avec une construction résistante au feu selon CEI 60331
Sécurité électrique – une mise à la terre et un blindage appropriés réduisent les risques de choc et de panne
Contrôle des décharges partielles – les couches semi-conductrices et les surfaces isolantes lisses minimisent l'activité PD

Flexibilité

Options blindées – armure en fil d'acier (SWA) ou armure en ruban d'acier (STA) pour une protection mécanique en cas d'enfouissement direct ou d'environnements difficiles
Options non blindées – câbles plus légers et plus flexibles pour les installations sur chemins, conduits ou aériennes
Performances de flexion – conçues pour répondre aux exigences de rayon de courbure minimum (12 à 20 × diamètre du câble)
Terminaison facile – compatible avec les accessoires standard de rétraction à froid et de thermorétraction

Longue durée de vie

>30 ans dans des conditions de fonctionnement standard (selon CEI 60502)
Stabilité thermique – Isolation XLPE conçue pour un fonctionnement continu à 90 °C ; EPR jusqu'à 105°C
Résistance au vieillissement – matériaux testés pour le vieillissement thermique, électrique et environnemental
Sans entretien – aucun entretien périodique requis dans des conditions normales

Applications

- Réseaux de distribution d'énergie: sous-stations, transformateurs et appareils de commutation.

- Installations industrielles: installations minières, pétrole et gazier et fabrication.

- Énergie renouvelable: parcs éoliens, parcs solaires et stations hydroélectriques.

-Infrastructure: Systèmes métropolitains souterrains, aéroports et hôpitaux. ~!phoenix_varIMG35!~

Construction

Les câbles MV comportent une conception en couches robuste pour des performances optimales:

1. Conducteur: cuivre de haute pureté ou aluminium (bloqué / solide) par CEI 60228.

2. Écran du conducteur: couche semi-conductrice pour minimiser la contrainte de champ électrique.

3. Isolation: polyéthylène réticulé (XLPE) ou caoutchouc éthylène propylène (EPR) pour la stabilité thermique.

4. Écran d'isolation: couche semi-conductrice pour assurer une distribution de tension uniforme.

5. Bouclier métallique: fil de cuivre / ruban adhésif ou armure en aluminium pour la mise à la terre et la protection des pannes.

6. Gaine externe: PVC, LSZH (halogène à faible fumée zéro) ou HDPE pour la protection mécanique et environnementale.

Paramètres clés

- Tension Évaluation: 1 kV à 36 kV (U ₀/ U: 0,6 / 1 kV à 26/36 kV).

- Plage de températures:

- Fonctionnement normal: -40 ° C à + 90 ° C (XLPE), -50 ° C à + 105 ° C (EPR).

- court-circuit: jusqu'à + 250 ° C (xlpe), + 250 ° C (EPR).

- Capacité de charge de courant: varie avec la taille du conducteur (par exemple, 240 mm² à 1000 mm²).

- Rayon de flexion: 12–20 × diamètre du câble (dépend de la construction).

Données techniques

Propriété	Spécification
Résistance à l'isolation	> 1000 MΩ · km à 20 ° C
Résistance diélectrique	3,5–30 kV / mm (selon la qualité de tension)
Résistance au feu	CEI 60332 (ignifuge), IEC 61034 (fumée basse)
Écraser la résistance	> 10 kN / m (testé par CEI 60229)

3.6 / 6 (7.2) KV, XLPE ISOLURE Câble d'alimentation gainé en PVC non armé

Monocore, CU / XLPE / PVC ou AL / XLPE / PVC

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	kg / km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1250	660	500
120	2.5	1.8	27	1 500	760	500
150	2.5	1.8	28	1 790	860	500
185	2.5	1.9	30	2 150	1 000	500
240	2.6	1.9	33	2 770	1250	500
300	2.8	2.0	35	3 400	1 500	500
400	3.0	2.1	39	4 280	1.850	500
500	3.2	2.2	43	5 400	2 280	500
630	3.2	2.4	47	6 830	2 800	500
800	3.2	2.5	51	8 570	3 400	400
1 000	3.2	2.6	56	10 590	4 110	300

Trois cœurs, CU / XLPE / PVC ou AL / XLPE / PVC

Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Env. Poids du câble		Longueur standard par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Épaisseur de gaine extérieure	Env. Dans l'ensemble Diamètre	Cuivre	Aluminium	Longueur standard par Tambour
mm²	MM	MM	MM	kg / km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1 190	890	500
25	2.5	2.1	38	1 560	1 080	500
35	2.5	2.2	40	1 930	1 270	500
50	2.5	2.3	43	2 370	1480	500
70	2.5	2.4	47	3110	1 820	500
95	2.5	2.5	51	4 000	2 200	500
120	2.5	2.6	54	4,820	2 550	500
150	2.5	2.7	58	5 770	2 970	500
185	2.5	2.8	61	6 960	3 460	500
240	2.6	3.0	68	8 940	4 340	400
300	2.8	3.2	73	10 980	5 190	300
400	3.0	3.5	81	13,820	6 440	250
500	3.2	3.7	90	17 390	7,910	200

3.6 / 6 (7.2) KV, câble d'alimentation gainé en PVC blindé PVC XLPE,

Monocore, cu / xlpe / awa / pvc oral / xlpe / awa / pvc

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1 100	810	500
70	2.5	1.2	1.6	1.8	29	1 350	930	500
95	2.5	1.2	1.6	1.9	31	1 670	1 080	500
120	2.5	1.2	1.6	1.9	32	1 950	1 200	500
150	2.5	1.2	1.6	2.0	34	2 270	1 350	500
185	2.5	1.2	2.0	2.1	37	2 770	1 620	500
240	2.6	1.2	2.0	2.2	40	3 440	1 930	500
300	2.8	1.2	2.0	2.2	42	4120	2 210	500
400	3.0	1.3	2.5	2.4	47	5 250	2 820	500
500	3.2	1.3	2.5	2.5	51	6 450	3 340	500
630	3.2	1.4	2.5	2.6	55	7 990	3 950	400

Trois cœurs, Cu / xlpe / swa / pvc ou al / xlpe / swa / pvc

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	2.0	2.1	40	2 310	2 120	500
16	2.5	1.2	2.0	2.2	42	2 600	2 290	500
25	2.5	1.2	2.0	2.3	45	3 080	2 600	500
35	2.5	1.3	2.5	2.4	48	3 950	3 280	500
50	2.5	1.3	2.5	2.5	54	4 530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4 210	500
95	2.5	1.5	2.5	2.8	59	6 660	4 860	500
120	2.5	1.5	2.5	2.9	63	7,630	5 360	400
150	2.5	1.6	2.5	3.0	66	8 800	6 000	400
185	2.5	1.7	3.15	3.2	72	11 500	6 670	300
240	2.6	1.8	3.15	3.4	78	13 480	8 870	250
300	2.8	1.9	3.15	3.6	84	15,920	10 1330	200
400	3.0	2.0	4.0	3.9	94	21 300	12 590	200
500	3.2	2.1	4.0	4.1	103	25 090	15,610	200

3.6 / 6 (7.2) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé

Monocore, cu / xlpe / ata / pvcor al / xlpe / ata / pvc

Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Env. Couverture intérieure Épaisseur	Armure Fil Taille	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1 000	700	500
70	2.5	1.2	0.5	1.8	28	1 240	820	500
95	2.5	1.2	0.5	1.8	30	1 540	950	500
120	2.5	1.2	0.5	1.8	31	1 820	1 080	500
150	2.5	1.2	0.5	1.9	33	2 120	1 200	500
185	2.5	1.2	0.5	1.9	35	2 520	1 370	500
240	2.6	1.2	0.5	2.0	37	3 180	1 670	500
300	2.8	1.2	0.5	2.1	40	3 850	1 950	500
400	3.0	1.3	0.5	2.3	44	4 800	2 370	500
500	3.2	1.3	0.5	2.4	48	5 960	2 840	500
630	3.2	1.4	0.5	2.5	52	7 450	3 410	600

Trois cœurs, cu / xlpe / sta / pvcor al / xlpe / sta / pvc (tableau 24)

Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Env. Poids du câble		Standard Longueur par Tambour
Conductor Nominal Zone	Épaisseur d'isolation	Couvrage approximatif Épaisseur	Taille du fil d'armure	Extérieur Gaine Épaisseur	Env. Diamètre global	Cuivre	Aluminium	Standard Longueur par Tambour
mm²	MM	MM	MM	MM	MM	kg / km		m
10	2.5	1.2	0.2	2.0	37	1 330	1 140	500
16	2.5	1.2	0.5	2.1	40	1 580	1 580	500
25	2.5	1.2	0.5	2.2	42	2 310	1 880	500
35	2.5	1.3	0.5	2.3	45	2 760	2 090	500
50	2.5	1.3	0.5	2.4	48	3 260	2 360	500
70	2.5	1.4	0.5	2.5	52	4 100	2 810	500
95	2.5	1.5	0.5	2.7	56	5,110	3 310	500
120	2.5	1.5	0.5	2.8	60	5 010	3 750	400
150	2.5	1.6	0.5	2.9	63	7 050	4 250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10 530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6 940	300
400	3.0	2.0	0.8	3.7	89	16,620	9 240	200
500	3.2	2.1	0.8	4.0	98	20 550	11 070	200
