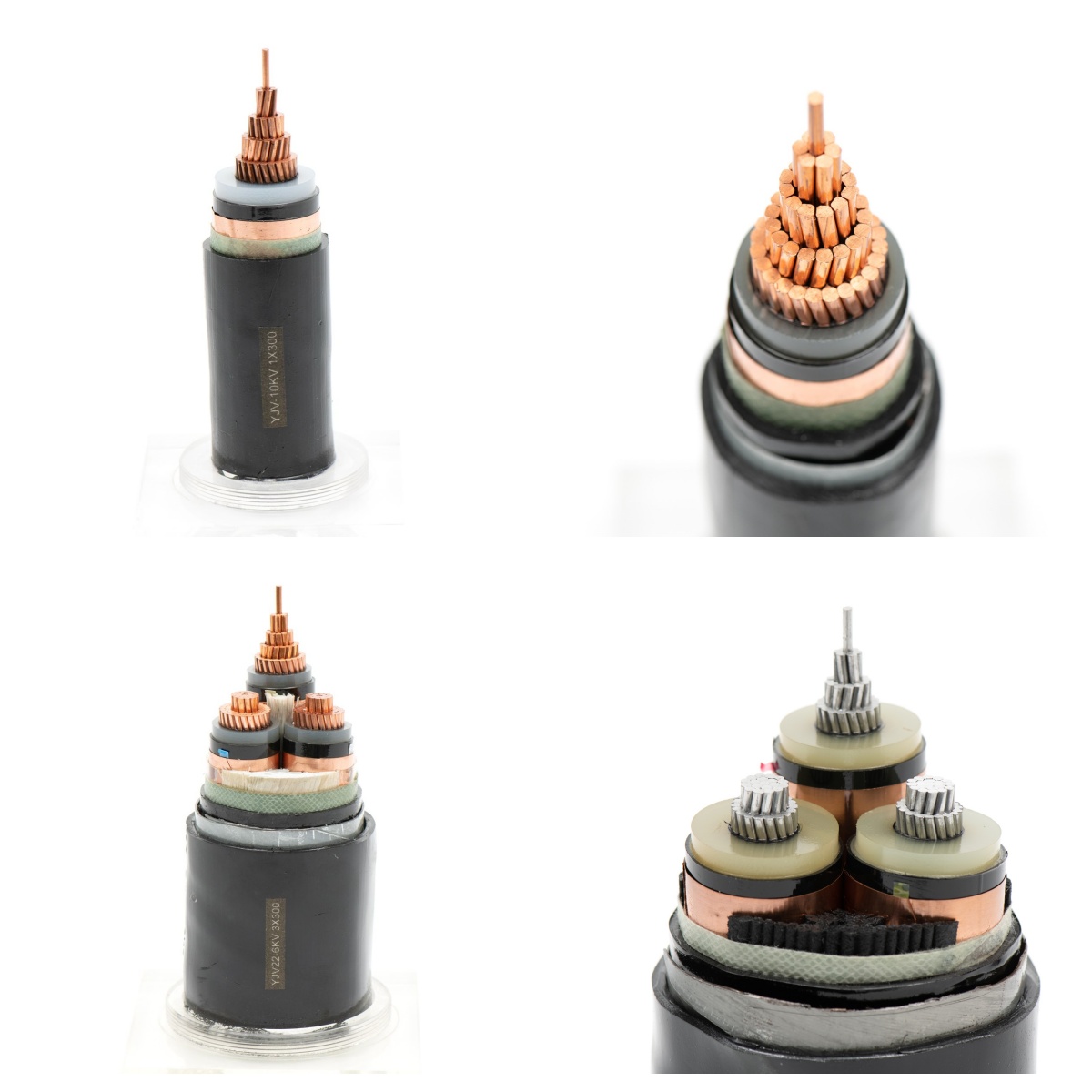

Câble d'alimentation moyenne tension YJV – 1 kV à 36 kV (isolant XLPE)
Aperçu du produit
Type : Câble d'alimentation moyenne tension (MT)
Modèle : YJV
Code HS : 8544601290
Plage de tension : 1kV – 36kV (focus : 6kV, 6/10(12)kV)
Section transversale : 25–630 mm²
Structure de base :
Applications
| Exemples | de secteurs |
| Distribution de puissance | Sous-stations, transformateurs, appareillage |
| Industriel | Mines, pétrole et gaz, fabrication |
| Énergie renouvelable | Parcs éoliens, parcs solaires, hydroélectricité |
| Infrastructure | Métro, aéroports, hôpitaux |
Caractéristiques clés
| Description | des fonctionnalités |
| Efficacité | Faibles pertes diélectriques, réduction du gaspillage d'énergie |
| Durabilité | Résistant à l'humidité, aux produits chimiques, aux UV, à l'abrasion |
| Sécurité | Ignifuge, à faible dégagement de fumée (IEC 60332, IEC 61034) |
| Flexibilité | Options blindées (SWA/ATA) ou non blindées |
| Durée de vie | >30 ans dans des conditions standards |
Conformité aux normes
| Portée | standard |
| CEI 60502, CEI 60228 | Normes internationales de câblage |
| IEEE 386, IEEE 575, AEIC CS8, NEMA WC 74 | Normes de l'industrie |
Cotes de température
| Condition | XLPE | EPR |
| Fonctionnement normal | –40°C à +90°C | –50°C à +105°C |
| Court-circuit | Jusqu'à +250°C | Jusqu'à +250°C |
Données techniques (typiques)
| Valeur | de la propriété |
| Résistance d'isolation | >1 000 MΩ·km à 20°C |
| Rigidité diélectrique | 3,5 à 30 kV/mm |
| Résistance à l'écrasement | >10 kN/m (CEI 60229) |
| Sécurité incendie | CEI 60332 (ignifuge), IEC 61034 (fumée basse) |
Configurations disponibles (6/6kV, 6/10(12)kV)
| Gaine d' | armure de | conducteur | de construction |
| Sans armure | Cu/Al | Aucun | PVC |
| Fil blindé | Cu/Al | SWA/AWA | PVC |
| Bande blindée | Cu/Al | STA/ATA | PVC |
Options monocœur et trois cœurs disponibles.
Données techniques
| Spécification | de la propriété |
| Résistance à l'isolation | > 1000 MΩ · km à 20 ° C |
| Résistance diélectrique | 3,5–30 kV / mm (selon la qualité de tension) |
| Résistance au feu | 'IEC 60332 (issue de flamme), IEC 61034 (Basse fumée) ' |
| Écraser la résistance | > 10 kN / m (testé par CEI 60229) |
Spécifications détaillées

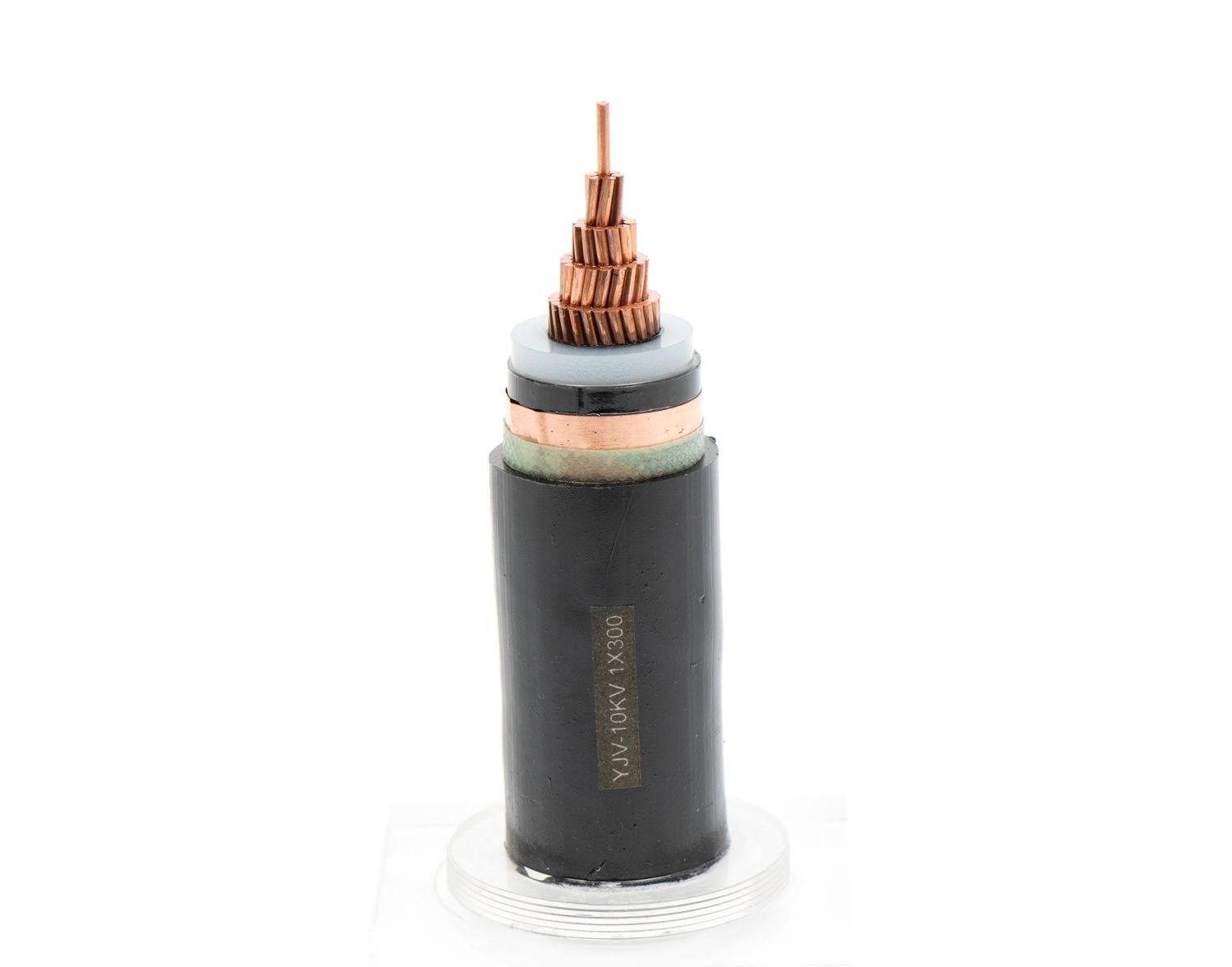

6/6KV, 6/10 (12) KV, XLPE Câble d'alimentation gainé en PVC non armé isolé
Monocore, CU / XLPE / PVC ou AL / XLPE / PVC
| Conducteur de zone nominale (mm²) | Épaisseur d'isolation (mm) | Épaisseur de gaine externe (mm) | Env. Diamètre global (mm) | Env. Poids de câble (kg / km) |
| Longueur standard par tambour (m) |
|
|
|
| Cuivre | Aluminium |
|
| 16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
| 25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
| 35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
| 50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
| 70 | 3.4 | 1.8 | 25 | 1 050 | 620 | 500 |
| 95 | 3.4 | 1.8 | 27 | 1 320 | 730 | 500 |
| 120 | 3.4 | 1.8 | 28 | 1 580 | 840 | 500 |
| 150 | 3.4 | 1.9 | 30 | 1 880 | 960 | 500 |
| 185 | 3.4 | 1.9 | 32 | 2 250 | 1 100 | 500 |
| 240 | 3.4 | 2.0 | 34 | 2 870 | 1 350 | 500 |
| 300 | 3.4 | 2.1 | 37 | 3 490 | 1 580 | 500 |
| 400 | 3.4 | 2.2 | 40 | 4 350 | 1 920 | 500 |
| 500 | 3.4 | 2.3 | 44 | 5 440 | 2 320 | 500 |
| 630 | 3.4 | 2.4 | 48 | 6 860 | 2 830 | 500 |
| 800 | 3.4 | 2.5 | 52 | 8 600 | 3 430 | 400 |
| 1.000 | 3.4 | 2.6 | 56 | 10 630 | 4 150 | 300 |

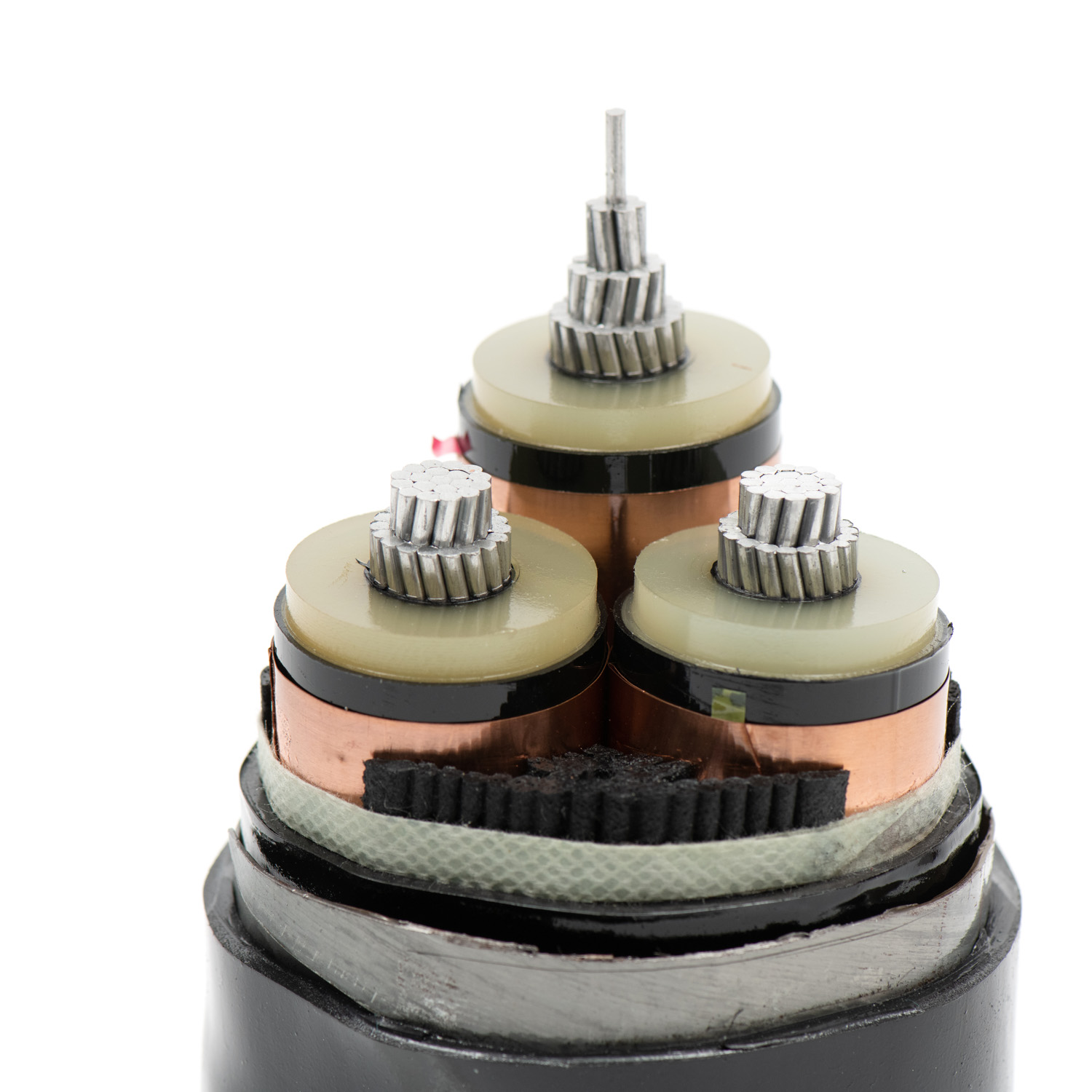

Trois cœurs, CU / XLPE / PVC ou AL / XLPE / PVC
| Conducteur de zone nominale (mm²) | Épaisseur d'isolation (mm) | Épaisseur de gaine externe (mm) | Env. Diamètre global (mm) | Poids du poids (kg / km) |
| Longueur standard par tambour (m) |
|
|
|
| Cuivre | Aluminium |
|
| 16 | 3.4 | 2.1 | 39 | 1 410 | 1 1110 | 500 |
| 25 | 3.4 | 2.2 | 42 | 1 800 | 1 320 | 500 |
| 35 | 3.4 | 2.3 | 45 | 2 170 | 1 500 | 500 |
| 50 | 3.4 | 2.4 | 47 | 2 630 | 1 730 | 500 |
| 70 | 3.4 | 2.5 | 51 | 3 400 | 2110 | 500 |
| 95 | 3.4 | 2.6 | 55 | 4,310 | 2 510 | 500 |
| 120 | 3.4 | 2.7 | 58 | 5 150 | 2 860 | 500 |
| 150 | 3.4 | 2.9 | 62 | 6 100 | 3 300 | 500 |
| 185 | 3.4 | 3.0 | 66 | 7,310 | 3,810 | 500 |
| 240 | 3.4 | 3.1 | 71 | 9 290 | 4 680 | 400 |
| 300 | 3.4 | 3.3 | 76 | 11 240 | 5 450 | 300 |
| 400 | 3.4 | 3.5 | 83 | 14 040 | 6 660 | 250 |
| 500 | 3.4 | 3.7 | 91 | 17,530 | 8 050 | 200 |
6/6 kV, 6/10 (12) KV, fil d'alimentation en PVC blindé PVC XLPE

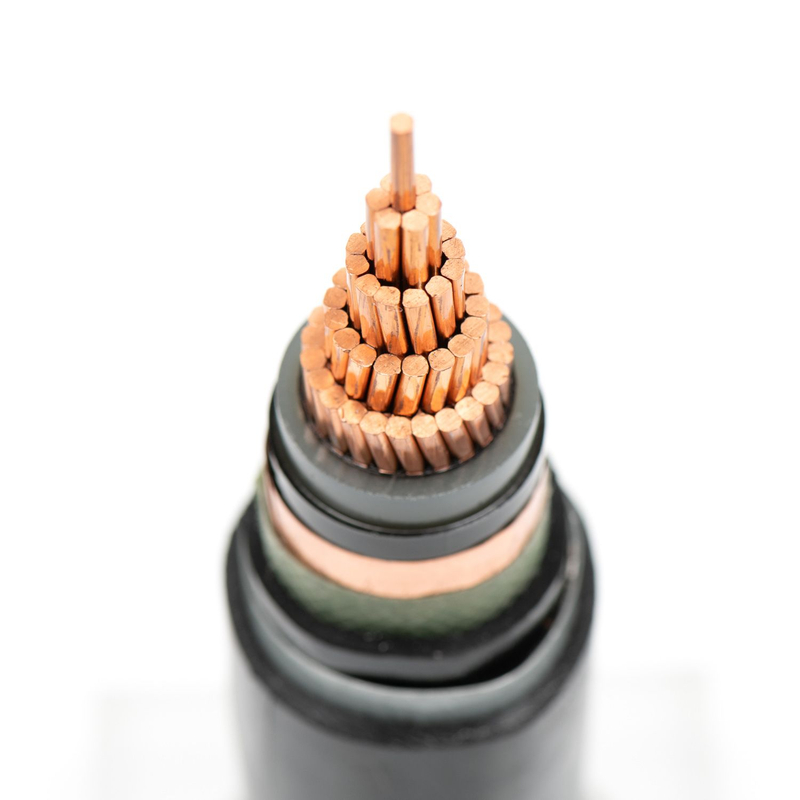

Monocore, cu / xlpe / awa / pvc ou al / xlpe / awa / pvc
| Conducteur de surface nominale (mm²) | Épaisseur d'isolation (mm) | Environ d'interprètement épaisseur (mm) | Taille du fil d'armure (mm) | Épaisseur de gaine extérieure (mm) | Env. Diamètre global (mm) | Env. Poids de câble (kg / km) |
| Longueur standard par tambour (m) |
|
|
|
|
|
| Cuivre | Aluminium |
|
| 16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
| 25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
| 35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1 040 | 820 | 500 |
| 50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1 190 | 900 | 500 |
| 70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1470 | 1 040 | 500 |
| 95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1 780 | 1 190 | 500 |
| 120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2 150 | 1 410 | 500 |
| 150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2 480 | 1 560 | 500 |
| 185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2 890 | 1 730 | 500 |
| 240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3 570 | 2 050 | 500 |
| 300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4 230 | 2 330 | 500 |
| 400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5 320 | 2 890 | 500 |
| 500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6 500 | 3 380 | 500 |
| 630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8 020 | 3 990 | 400 |

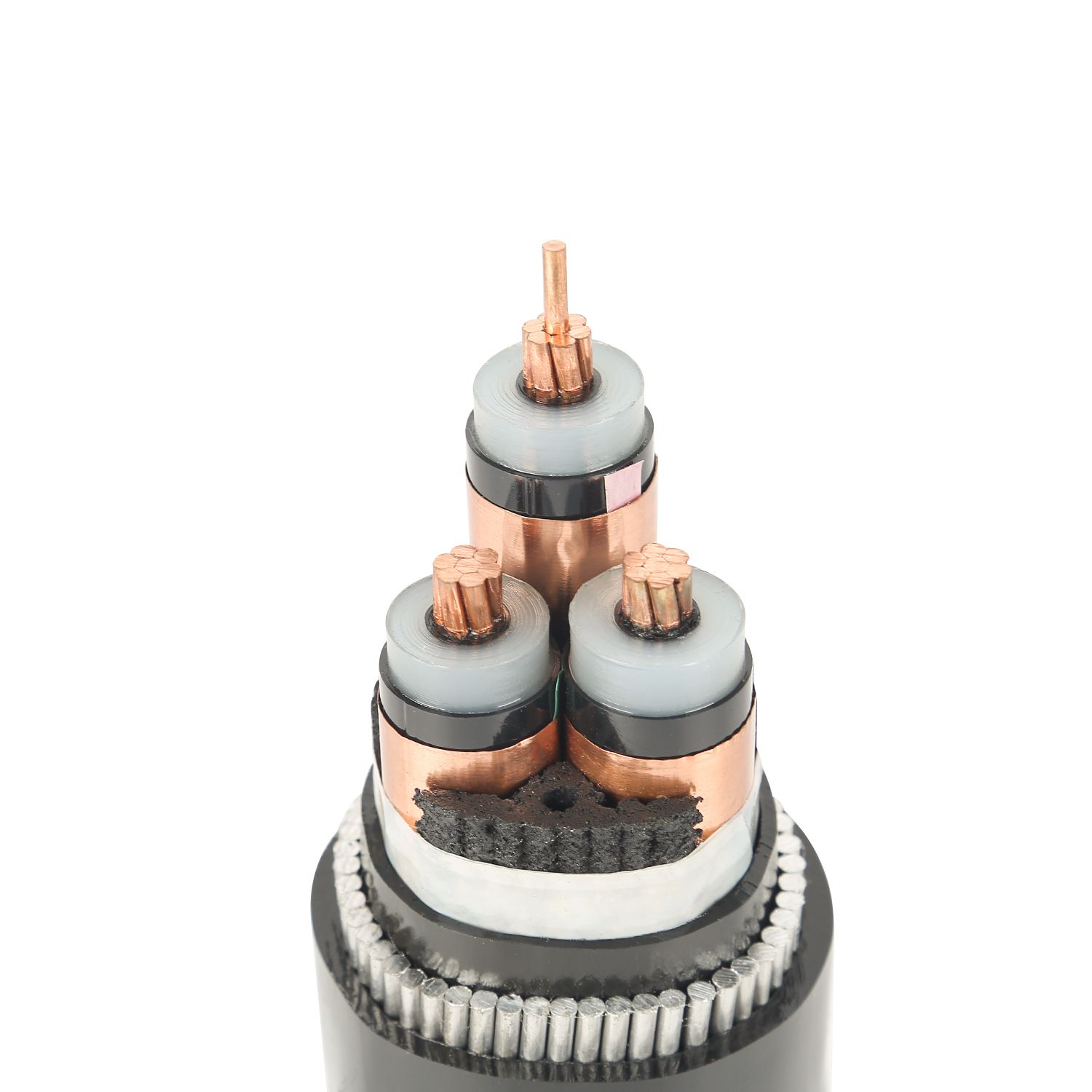

Trois cœurs, Cu / xlpe / swa / pvc ou al / xlpe / swa / pvc
| Conducteur de zone nominale (mm²) | Épaisseur d'isolation (mm) | Env. Épaisseur de revêtement interne (mm) | Taille du fil d'armure (mm) | Épaisseur de gaine extérieure (mm) | Env. Diamètre global (mm) | Env. Poids de câble (kg / km) |
| Longueur standard par tambour (m) |
|
|
|
|
|
| Cuivre | Aluminium |
|
| 16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3 700 | 2 700 | 500 |
| 25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3 900 | 3 430 | 500 |
| 35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4 430 | 3 770 | 500 |
| 50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5 080 | 4 190 | 500 |
| 70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6 050 | 4 750 | 500 |
| 95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7 180 | 5 380 | 500 |
| 120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8 230 | 5 960 | 400 |
| 150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10 100 | 6 580 | 300 |
| 185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11 610 | 8,110 | 300 |
| 240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14,110 | 9,510 | 250 |
| 300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16 420 | 10 630 | 200 |
| 400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21 700 | 12 880 | 200 |
| 500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25 280 | 15 800 | 200 |
6/6 kV, 6/10 (12) KV, bande isolée XLPE Câble d'alimentation gainé en PVC gainé en PVC
Monocore, CU / XLPE / ATA / PVC ou AL / XLPE / ATA / PVC
| Conducteur de surface nominale (mm²) | Épaisseur d'isolation (mm) | Environ d'interprètement épaisseur (mm) | Taille du fil d'armure (mm) | Épaisseur de gaine extérieure (mm) | Env. Diamètre global (mm) | Env. Poids de câble (kg / km) |
| Longueur standard par tambour (m) |
|
|
|
|
|
| Cuivre | Aluminium |
|
| 16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
| 25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
| 35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
| 50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1 090 | 790 | 500 |
| 70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1 350 | 920 | 500 |
| 95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1 650 | 1 060 | 500 |
| 120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1 940 | 1 190 | 500 |
| 150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2 240 | 1 320 | 500 |
| 185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2 650 | 1 500 | 500 |
| 240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3 290 | 1 770 | 500 |
| 300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3 940 | 2 030 | 500 |
| 400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4 860 | 2 430 | 500 |
| 500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5 990 | 2 880 | 500 |
| 630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7 480 | 3 450 | 500 |
Trois cœurs, Cu / xlpe / STA / PVC ou al / xlpe / sta / pvc
| Conducteur surface nominale (mm²) | Épaisseur d'isolation (mm) | Environ d'épaisseur de couvre-revêtement (mm) | Taille du fil d'armure (mm) | Épaisseur de gaine extérieure (mm) | Env. Diamètre global (mm) | Env. Poids de câble (kg / km) |
| Longueur standard par tambour (m) |
|
|
|
|
|
| Cuivre | Aluminium |
|
| 16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2 220 | 1 900 | 500 |
| 25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2 660 | 2 180 | 500 |
| 35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3110 | 2 440 | 500 |
| 50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3 650 | 2 750 | 500 |
| 70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4,510 | 3 220 | 500 |
| 95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5,510 | 3 710 | 500 |
| 120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6 450 | 4 180 | 500 |
| 150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7 500 | 4 700 | 400 |
| 185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8 830 | 5 330 | 400 |
| 240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10 960 | 6 360 | 300 |
| 300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13 090 | 7 300 | 250 |
| 400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16,910 | 9,530 | 200 |
| 500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20,720 | 11 250 | 200 |
Emballage et expédition
Conditionnement : Fûts en bois ou bobines renforcées en acier (emballage étanche)
Marquage : conforme CEI (tension, taille, date)
Expédition : Conteneurs ISO avec sécurisation antichoc
Stockage : Sec, aéré, pas de lumière directe du soleil
