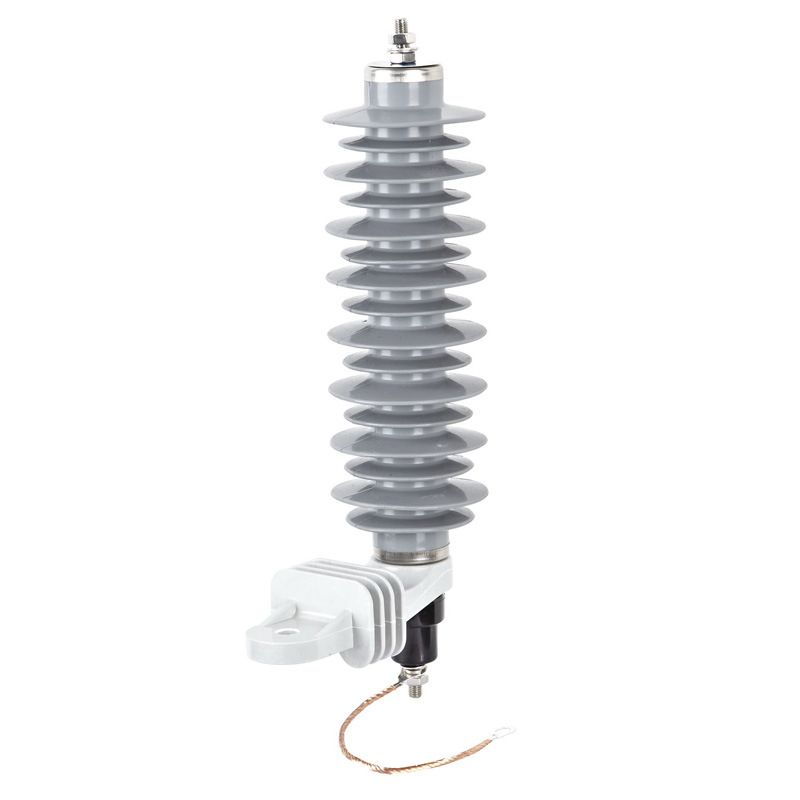

Certification de 36 kV surgendée en polymère pour les lignes de distribution MV - 100Ka Lightning Current Sostand

5 0 Commentaires

Le parafomage à base de polymère de 36 kV est une solution de protection contre la surtension avancée conçue pour les réseaux de distribution de tension moyenne (jusqu'à 36 kV). Doté d'un boîtier composite en caoutchouc en silicone et des noyaux de varistateur d'oxyde de zinc (ZnO), ce voyageur offre une efficacité de détournement de frappe de foudre à 99,5%, une résistance à la corrosion de 50 ans dans les environnements côtiers / à air salé et une opération sans maintenance à des températures extrêmes (-40 ° C à + 85 ° C). Certifié pour la CEI 60099-4 et les normes ANSI / IEEE C62.11, il assure la résilience de la grille avec un temps de réponse ≤ 25NS et des tensions résiduelles ≤90kV à 10Ka déchargement

Quantité:
État de disponibilité:





enquête Ajouter au panier

Profil technique et commercial

1. Spécifications de conception et science des matériaux

Norme	de valeur	du paramètre
Tension nominale	36 kV	IEC 60099-4
Tension de fonctionnement continue	27,5 kV	ANSI C62.11
Courant de décharge nominal	10 ka (8/20 μs)	IEC 60539
Tension résiduelle du courant abrupte	≤97,5 kV (1/10 μs)	GB / T 11032
Impulsion de courant élevé	100 ka (4/10 μs)	IEC 60099-4
Matériel de logement	Caoutchouc de silicone (CTI ≥600)	ASTM D3638

Innovations structurelles:

Conception anti-explosion: le boîtier en polymère s'ouvre sans fragmentation pendant les défauts, éliminant les dommages collatéraux
Déconnecteur intégré: Déconnecte automatiquement de la terre lors de la défaillance, déclenchant des alarmes visuelles / distantes (indicateur rouge)
Résistance à la pollution: 1 082 mm de distance de fluage résiste à la contamination lourde au niveau IV (par exemple, poussière / sel côtier)

2. Avantages concurrentiels vs alternatives

Attribut	36KV Tadre de polymère	Porcelaine Tarester	Classe II SPD
Poids	2,8 kg (70% plus léger)	9,5 kg	0,5 kg
Mode de défaillance	Sans fragment	Se brise explosivement	N / A
Durée de vie	50 ans	30 ans	15 ans
Installation	Montage à poteau avec des pattes en acier inoxydable	Grane de tour requise	Snap-in de rail DIN
Ajustement environnemental	Prêt côtier / désertique	Limité aux zones à faible pollution	Indoor uniquement

3. Scénarios d'application cible

Ajustement technique	du cas d'utilisation	du secteur
Grilles côtières	Distribution exposée à l'air salé	Le logement en silicone résiste à l'hydrolyse (CEI 60068-2-52)
Intégration renouvelable	Transformateurs de step-up de ferme solaire	Impulsion de courant élevé 100KA
Réseaux montagneux	Lignes à haute altitude (≤1 000 m)	-40 ° C Stabilité du démarrage à froid
Sous-stations urbaines	Vers de commutateur compact	300 mm Hauteur compacte + Ø150 mm d'empreinte

4. Conformité et assurance qualité

Certifications globales: IEC 60099-4, ANSI / IEEE C62.11, GB / T 11032, type KEMA testé
Protocole de test:

Résistance au spray salin de 5 000 heures (ISO 9227)
100KA de courant d'impulsion résiste (4/10 μs)
Décharge partielle ≤ 10 pc (CEI 60270)

Tracabilité: codage par lots de varistors ZnO pour le suivi de l'historique des surtensions.

Tater de surtension haute tension de 36KV pour la ligne de distribution

Les entretiens sur les surtensions en oxyde de zinc sont une progression importante de la technologie de protection contre la surtension. Leurs performances supérieures, leur conception légère et leur fonctionnement sans entretien en font le choix préféré pour les systèmes électriques modernes, y compris les lignes de distribution de 36 kV. En serrant efficacement les surtensions et en dissipant l'énergie de surtension, ils garantissent la fiabilité et la longévité des infrastructures électriques.

Général

1. Notes: 0,22 ~ 500kV (porcelaine), 0,22 ~ 220kV (composite)

Normes

Les entretiens sur les surtensions en oxyde de zinc doivent se conformer aux normes internationales pour assurer un fonctionnement sûr et fiable. Les normes clés comprennent:

CEI 60099-4 : Norme internationale pour les entretiens de surtension en oxyde de métal sans lacunes.
IEEE C62.11 : Standard IEEE pour les entretiens sur les surtensions en oxyde de métal pour les circuits d'alimentation AC.
ANSI / NEMA LA 1 : Norme nationale américaine pour les arrestations de surtension.

Condition de travail

Tension du système : Le parof est conçu pour un système de distribution de 36 kV . Il doit fonctionner en continu à la tension de fonctionnement normale du système.

Tension nominale : La tension nominale du parafaire doit correspondre ou dépasser la tension de fonctionnement continue maximale du système (MCOV).
Prise de tension temporaire : Le parafomage doit résister aux surtensions temporaires (par exemple, pendant les défauts ou la commutation) sans dommage.

Courant de fuite :

Dans des conditions de fonctionnement normales, le voyageur n'autorise qu'un très petit courant de fuite (microampes ou milliampères) en raison de la haute résistance du matériau d'oxyde de zinc.

Manipulation du courant de surtension :

Le parafomage doit être capable de décharger des courants de surtension élevés (par exemple, des frappes de foudre ou des ondes de commutation) sans dégradation.
Les notes de courant de surtension typiques varient de 5KA à 20KA ou plus, selon l'application.

Absorption d'énergie :

Le parafaire doit absorber et dissiper l'énergie des événements de surtension sans défaillance. Ceci est mesuré en kilojoules (KJ).

Plage de températures :

Les entrepreneurs de surtension d'oxyde de zinc fonctionnent généralement dans une large plage de températures, de -40 ° C à + 60 ° C ou plus, selon le matériau de conception et de logement.
Les températures extrêmes peuvent affecter les performances et la durée de vie du parores.

Pollution et contamination :

Le parafomage doit résister aux niveaux de pollution dans l'environnement d'installation (par exemple, les zones industrielles, les régions côtières avec un spray salin).
Les entretiens en polymère sont particulièrement résistants à la pollution et à la contamination.

Humidité et humidité :

Le pararesiste doit être scellé pour empêcher la pénétration d'humidité, ce qui peut dégrader ses performances.

Rayonnement UV :

Pour les installations extérieures, le parafaire doit être résistant au rayonnement UV, qui peut dégrader le boîtier des polymères au fil du temps.

Altitude :

Le parafomage doit fonctionner efficacement à l'altitude d'installation. Les installations à haute altitude peuvent nécessiter un rétrécissement en raison d'une densité d'air réduite.

Considérations clés pour la sélection

Tension nominale : doit correspondre à la tension système (par exemple, 36KV pour votre application).
Capacité d'absorption d'énergie : Assurez-vous que le voyage peut gérer l'énergie de surtension attendue.
Conditions environnementales : Choisissez des entretiens en polymère pour les zones polluées ou côtières.
Conformité des normes : Assurez-vous que le vendeur répond aux normes pertinentes (par exemple, IEC 60099-4, IEEE C62.11).

Comparaison avec les arrestants traditionnels des surtensions

Carter	des	surtensions à oxyde de zinc
Lacune	Pas d'écart d'étincelle	Nécessite un écart d'étincelles pour le fonctionnement
Temps de réponse	Extrêmement rapide (nanosecondes)	Plus lent en raison de l'ionisation de l'écart d'étincelles
Courant de fuite	Très bas (microamps ou milliampères)	Courant de fuite plus élevé
Absorption d'énergie	Capacité d'absorption d'énergie élevée	Capacité d'absorption d'énergie limitée
Poids	Léger (boîtier en polymère)	Plus lourd (logement en porcelaine)
Résistance à la pollution	Excellent (le logement en polymère résiste à la pollution)	Moins résistant à la pollution
Entretien	Sans entretien	Nécessite une maintenance périodique

Emballage et expédition

Utilisez des boîtes en bois et des emballages en plastique pour protéger les produits contre les dommages physiques, l'humidité et les polluants environnementaux.

Livré dans le monde entier via le fret maritime, aérien ou terrestre. Des solutions d'expédition personnalisées sont disponibles en fonction des exigences des clients.

电缆附件包装图片 PNG

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS）	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 10KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS）	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

3. Tadre de surtension de type polymère à oxyde métallique (sans espace) pour le système AC (série 20KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS）	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Tadre de surtension de type en porcelaine en oxyde métallique (sans espace) pour le système AC (série 5KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS）	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
Y5w-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Boîtier en polymère à oxyde métallique (sans espace) Tadre de surtension pour le système AC (série 10KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS）	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
Y10w-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 20KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS）	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
