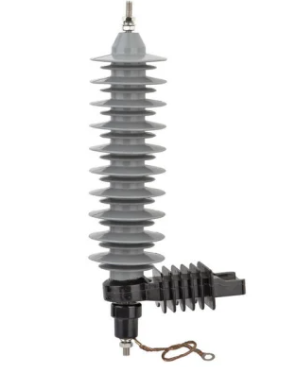

Chariot pour la ligne de transmission Fin de transmission 12kV Parallèle

5 0 Commentaires

Série de surtension

1. Notes: 0,22 ~ 500kV (porcelaine), 0,22 ~ 220kV (composite)

2. Application: pour la protection du système de transmission et de distribution de puissance de la surtension.

Quantité:
État de disponibilité:





enquête Ajouter au panier

Aperçu

Le parafouissement est un dispositif de protection haute performance conçu pour protéger les systèmes électriques et électroniques à partir de surtensions de tension transitoires causées par des coups de foudre, des opérations de commutation ou des défauts de grille. Convient à divers environnements - des réseaux électriques aux installations d'énergie renouvelable - ce parores combine la durabilité, la conformité aux normes internationales et la facilité d'installation pour une protection complète.

Scénarios d'application

1. Systèmes de puissance

Protège les transformateurs, l'appareillage de commutation et les sous-stations des coups de foudre.

2. Énergie inférieure

Garantisse des onduleurs solaires et des contrôleurs d'éoliennes.

3.Telecommunications

Shiers de base des stations de base et des centres de données à partir de pointes de tension.

4. équipement industriel

Assure la fiabilité des moteurs et des systèmes d'automatisation.

Condition de travail

1. Température de l'air ambiant: -40ºC ~ + 40ºC;

2. Altitude: <= 2000m;

3. Fréquence: 48Hz ~ 62 Hz;

4. Tension de fréquence de puissance appliquée entre les bornes du parafarme de surtension ne doit pas dépasser la tension de fonctionnement continue du monteur de surtension;

5. L'intensité du tremblement de terre est inférieure à 8 degrés;

6. Max. La vitesse du vent est de 35 m / s

Paramètre technique

1. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 5KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS)	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 10KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS)	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

3. Tadre de surtension de type polymère à oxyde métallique (sans espace) pour le système AC (série 20KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS)	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Tadre de surtension de type en porcelaine en oxyde métallique (sans espace) pour le système AC (série 5KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS)	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
Y5w-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Boîtier en polymère à oxyde métallique (sans espace) Tadre de surtension pour le système AC (série 10KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS)	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
Y10w-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 20KA)

Modèle	Tension nominale (KVR.MS)	Tension de fonctionnement continue (KVR.MS)	Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP)	Classe de décharge de ligne	Distance de chair de poule (mm)	Courant impulsif d'onde carré 2 ms (a)	4/10 μhigh Impulse de courant (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
