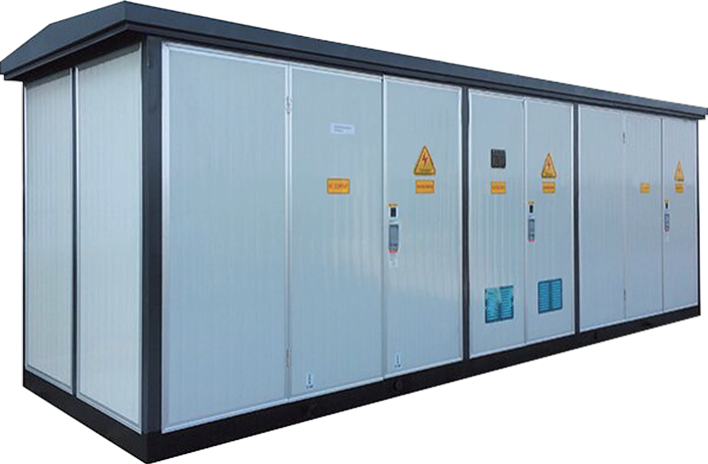

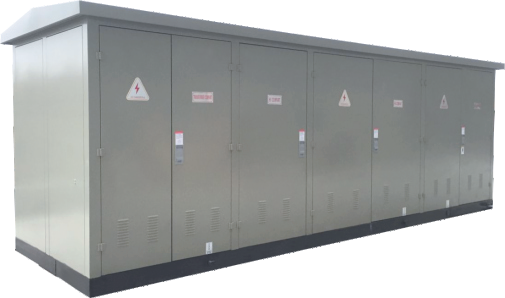

Transformateur préfabriqué
Le transformateur préfabriqué est une sorte de dispositif de distribution de puissance compacte qui intègre des dispositifs électriques à haute tension, un transformateur, des dispositifs électriques basse tension ensemble. Il peut être utilisé dans des immeubles de grande hauteur, des immeubles dans les zones urbaines et rurales, les communautés résidentielles, les zones de développement de haute technologie, les usines de petite et moyenne taille, les zones minières, les champs de pétrole, les chantiers de construction temporaire et d'autres locaux, et peuvent également être utilisés pour l'acceptation et la distribution de l'énergie dans le système de distribution de puissance.
Condition de fonctionnement
Altitude au-dessus du niveau de la mer: pas plus de 1 000 mètres
Température ambiante: température la plus élevée +40 ℃ Température la plus basse -25 ℃ Température moyenne en 24 heures plus
que +35 ℃
Vitesse du vent extérieur pas plus de 35 m / s
Humidité relative de l'air pas plus de 90% (+ 25 ℃)
Résistance aux chocs: accélération horizontale pas supérieure à 0,4 m / s 2, accélération verticale pas plus de 0,2 m / s 2
Conditions d'installation: aucun risque d'incendie et d'explosion, sans contamination grave, corrosion chimique et sévère
vibration et choc.
Caractéristiques structurelles du produit
Ce produit se compose d'un dispositif de distribution de puissance haute tension, d'un transformateur et d'un dispositif de distribution de puissance basse tension, IT
est divisé en trois compartiments de fonction, compartiment haute tension, compartiment transformateur et basse tension
compartiment. Les compartiments haute tension et basse tension sont fournis avec toutes les fonctions, l'alimentation principale
Le système du côté haute tension peut être configuré dans diverses méthodes d'alimentation, telles que l'alimentation nette annuelle, le terminal
Alimentation, alimentation électrique avec double alimentation. L'instrument de mesure à haute tension peut également être installé du côté haute tension
Pour satisfaire aux exigences de mesure de haute tension. Pour le compartiment transformateur, transformateur immergé d'huile à faible perte
et le transformateur sec est disponible, et le compartiment du transformateur est équipé d'un système de refroidissement à air forcé auto-démarrage et
système d'éclairage. Le compartiment basse tension peut être équipé d'une structure de type panneau ou de type armoire basé sur le client
les exigences, et possède diverses fonctions, y compris la distribution pour la puissance de conduite, la distribution de puissance pour l'éclairage, la compensation
de puissance réactive, de la mesure de l'énergie électrique et de la mesure de la consommation d'électricité pour répondre à diverses demandes de
les clients et offrent aux clients une gestion pratique et une grande qualité en termes d'alimentation électrique.
Le compartiment à haute tension est conçu avec une structure compacte et une fonction de verrouillage de 'cinq préventions ' à complètement
protéger contre la mauvaise opération. Sur la demande du client ', le transformateur peut être équipé d'un rail de guidage pour un accès pratique
à travers les portes des deux côtés.
Diagra schématique du circuit m
Diagramme schématique de l'arrangement
