Fermer
Choisissez votre site
Global
Médias sociaux
| Quantité: | |
|---|---|

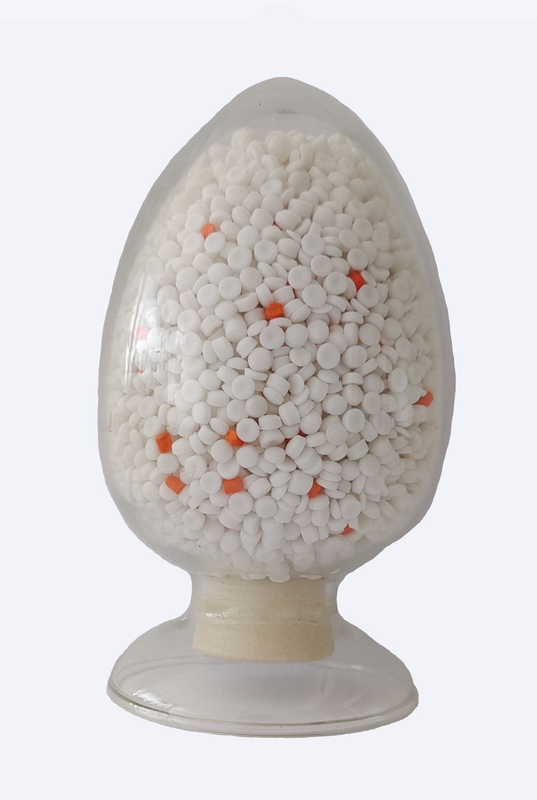

Composé Silane XLPE de la méthode monosil pour le fil et le câble jusqu'à 3kV
Ce matériau est une sorte de composé d'isolation en polyéthylène réticulé à l'eau tiède. Il est traité en utilisant une résine en polyéthylène de haute qualité, un agent de couplage de silane, un initiateur, un agent antioxydant, un catalyseur et d'autres additifs. Il a une excellente performance d'extrusion, un indice physique et chimique stable; Vitesse d'extrudage rapide et surface lisse.
Application: 3KV et moins d'isolation du câble d'alimentation; La température de travail maximale est de 90 ° C.
Propriété
Article | Unité | Standard valeur | |||
Résistance à la traction | MPA | IEC 60811-1-1 | ≥ 13,5 | 18.0 | |
Allongement à la pause | % | ≥350 | 470 | ||
Impact Performance d'attractions @ -76 C | Numéro d'échec | Morceau | ASTM D746 | ≤15 / 30 | 0/30 |
Après le vieillissement @ 135 C , 168h | Variation de la résistance à la traction | % | IEC 60811-1-2 | ± 20 | +6 |
Variation de l'allongement brisant | % | ± 20 | -3 | ||
Prolongation à chaud à 200 C , 0 .2 MPa , 15min | Allongement sous la charge | % | IEC 60811-2-1 | ≤ 100 | 55 |
% | ≤ 5 | 0 | |||
Facteur de dissipation diélectrique à 20 C , 50Hz | － | IEC 60250 | ≤0,001 | 0.0001 | |
Constante diélectrique relative à 20 C , 50Hz | － | ≤ 2,35 | 2.25 | ||
Force diélectrique à 20 C | Mv / m | IEC 60243-1 | ≥ 25 | 37 | |
Résistivité du volume à 20 C | Ω · m | IEC 60093 | ≥ 1 × 1014 | 6 × 1014 | |
% | ASTM D2765 | ≥ 60 | 66 | ||
Traitement
Recommander pour l'extrudeuse spécifique au polyéthylène. Le rapport de tirage est de 18: 1 à 25: 1 et d'autres équipements doivent être ajustés en fonction des circonstances.
Zone | Section d'alimentation | Section de compression | Section d'homogénéisation | Section modèle |
Plage de températures C | 160-180 | 180-190 | 190-200 | 195-205 |
- La température au-dessus est uniquement pour référence.
Conditions de référence de référence
Pour la couche d'isolation par câble générale (1 mm d'épaisseur) peut être réticulé après baignement dans 90 ° C au-dessus de l'eau chaude pendant 4 heures. Si l'épaisseur de l'isolation est plus grande, il devrait être approprié d'étendre le temps du bain. Prolongé de 1 mm / 4h ou prolongez le temps en fonction de la chaleur spécifique pour les données étendues.
Stockage
Garder à température ambiante; L'environnement de stockage doit être propre, sec et ventilé; Meilleure utilisation dans les six mois à compter de la date de production; Veuillez utiliser dans 16 heures après l'ouverture du sac.
Emballage de produits
25 kg dans des sacs laminés en aluminium résistant à l'humidité avec des sacs en papier composites à l'extérieur; Bottom palettisé.
Composé Silane XLPE de la méthode monosil pour le fil et le câble jusqu'à 3kV
Ce matériau est une sorte de composé d'isolation en polyéthylène réticulé à l'eau tiède. Il est traité en utilisant une résine en polyéthylène de haute qualité, un agent de couplage de silane, un initiateur, un agent antioxydant, un catalyseur et d'autres additifs. Il a une excellente performance d'extrusion, un indice physique et chimique stable; Vitesse d'extrudage rapide et surface lisse.
Application: 3KV et moins d'isolation du câble d'alimentation; La température de travail maximale est de 90 ° C.
Propriété
Article | Unité | Standard valeur | |||
Résistance à la traction | MPA | IEC 60811-1-1 | ≥ 13,5 | 18.0 | |
Allongement à la pause | % | ≥350 | 470 | ||
Impact Performance d'attractions @ -76 C | Numéro d'échec | Morceau | ASTM D746 | ≤15 / 30 | 0/30 |
Après le vieillissement @ 135 C , 168h | Variation de la résistance à la traction | % | IEC 60811-1-2 | ± 20 | +6 |
Variation de l'allongement brisant | % | ± 20 | -3 | ||
Prolongation à chaud à 200 C , 0 .2 MPa , 15min | Allongement sous la charge | % | IEC 60811-2-1 | ≤ 100 | 55 |
% | ≤ 5 | 0 | |||
Facteur de dissipation diélectrique à 20 C , 50Hz | － | IEC 60250 | ≤0,001 | 0.0001 | |
Constante diélectrique relative à 20 C , 50Hz | － | ≤ 2,35 | 2.25 | ||
Force diélectrique à 20 C | Mv / m | IEC 60243-1 | ≥ 25 | 37 | |
Résistivité du volume à 20 C | Ω · m | IEC 60093 | ≥ 1 × 1014 | 6 × 1014 | |
% | ASTM D2765 | ≥ 60 | 66 | ||
Traitement
Recommander pour l'extrudeuse spécifique au polyéthylène. Le rapport de tirage est de 18: 1 à 25: 1 et d'autres équipements doivent être ajustés en fonction des circonstances.
Zone | Section d'alimentation | Section de compression | Section d'homogénéisation | Section modèle |
Plage de températures C | 160-180 | 180-190 | 190-200 | 195-205 |
- La température au-dessus est uniquement pour référence.
Conditions de référence de référence
Pour la couche d'isolation par câble générale (1 mm d'épaisseur) peut être réticulé après baignement dans 90 ° C au-dessus de l'eau chaude pendant 4 heures. Si l'épaisseur de l'isolation est plus grande, il devrait être approprié d'étendre le temps du bain. Prolongé de 1 mm / 4h ou prolongez le temps en fonction de la chaleur spécifique pour les données étendues.
Stockage
Garder à température ambiante; L'environnement de stockage doit être propre, sec et ventilé; Meilleure utilisation dans les six mois à compter de la date de production; Veuillez utiliser dans 16 heures après l'ouverture du sac.
Emballage de produits
25 kg dans des sacs laminés en aluminium résistant à l'humidité avec des sacs en papier composites à l'extérieur; Bottom palettisé.
