Conducteurs AAC à haute conductivité pour la transmission de puissance

5 0 Commentaires

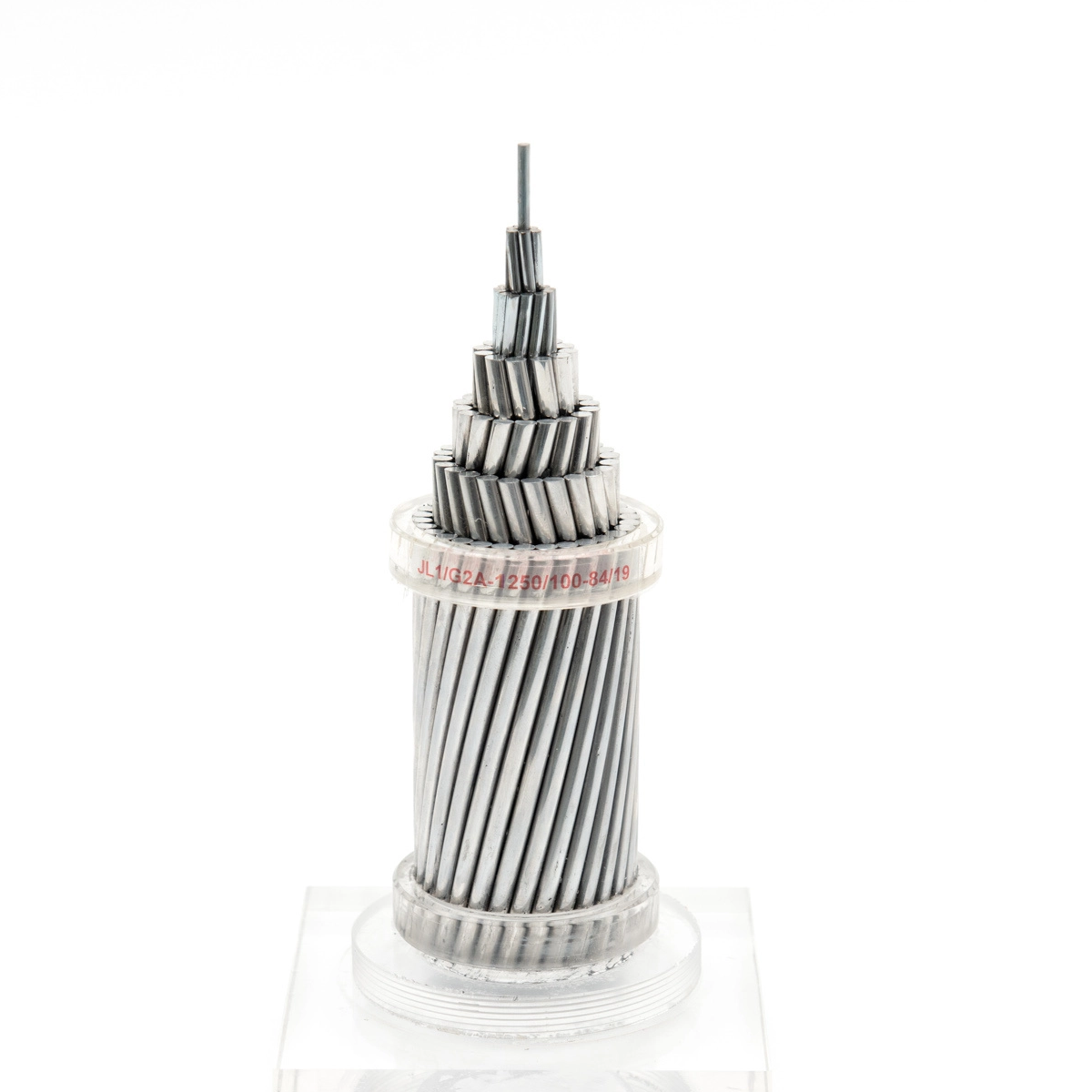

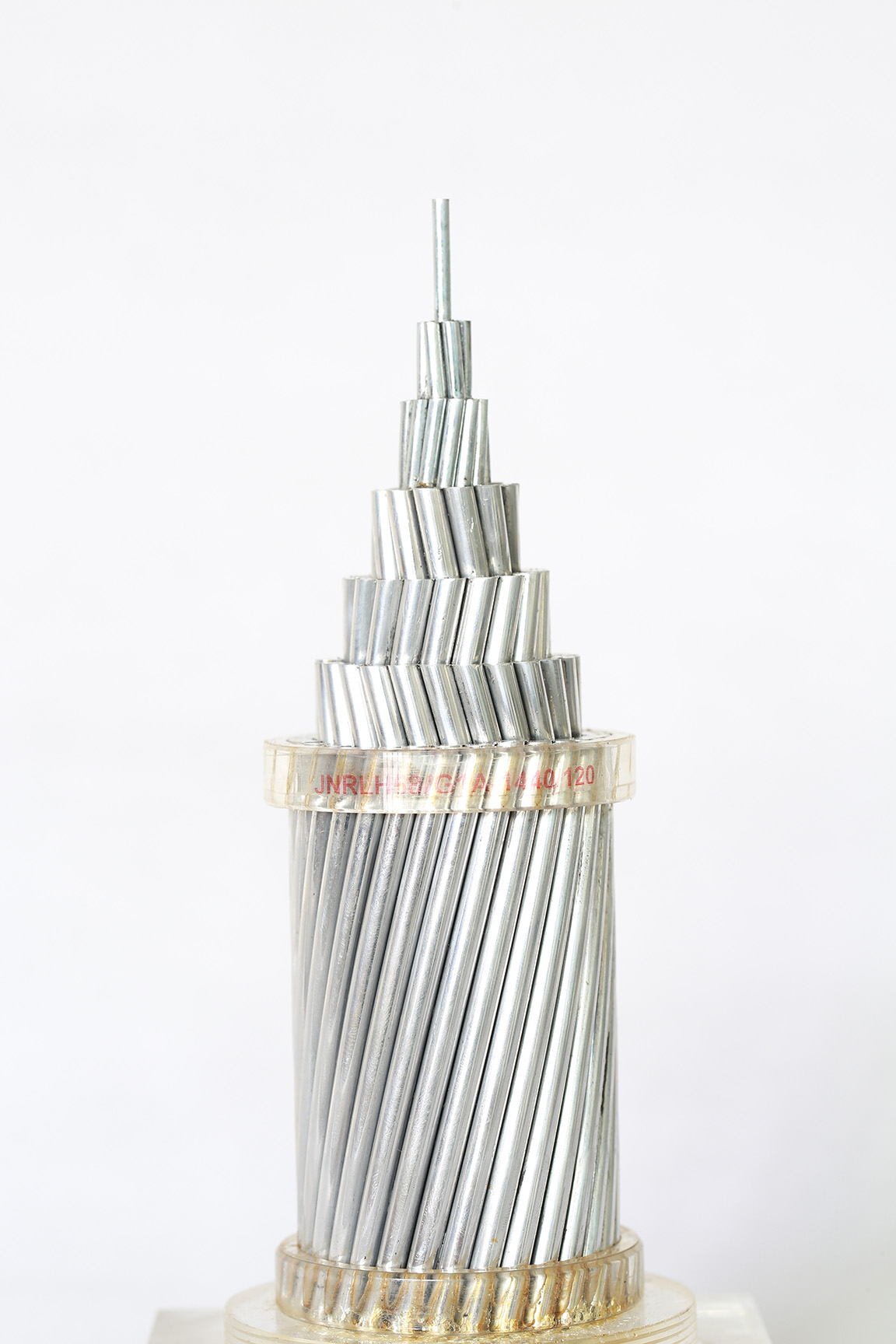

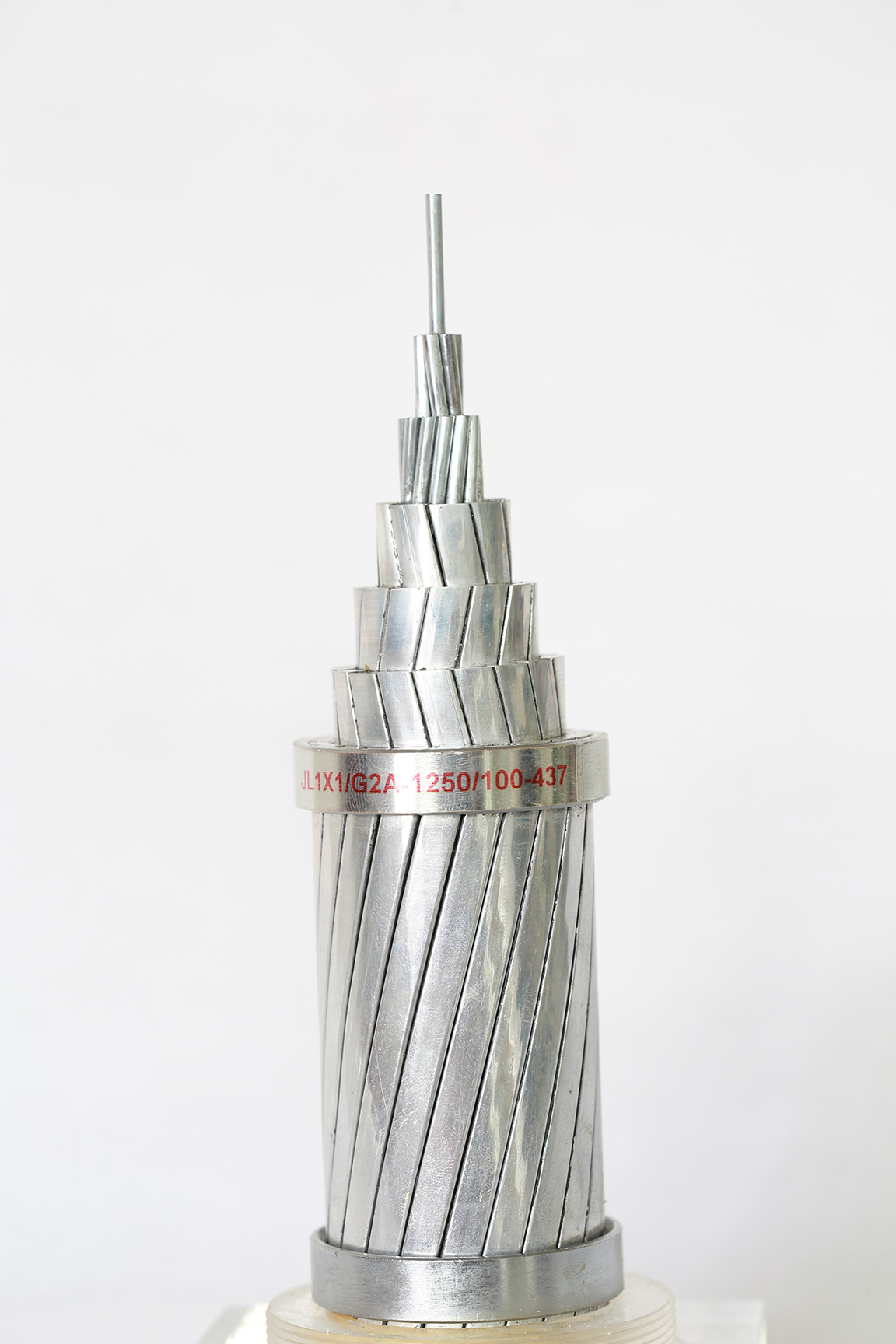

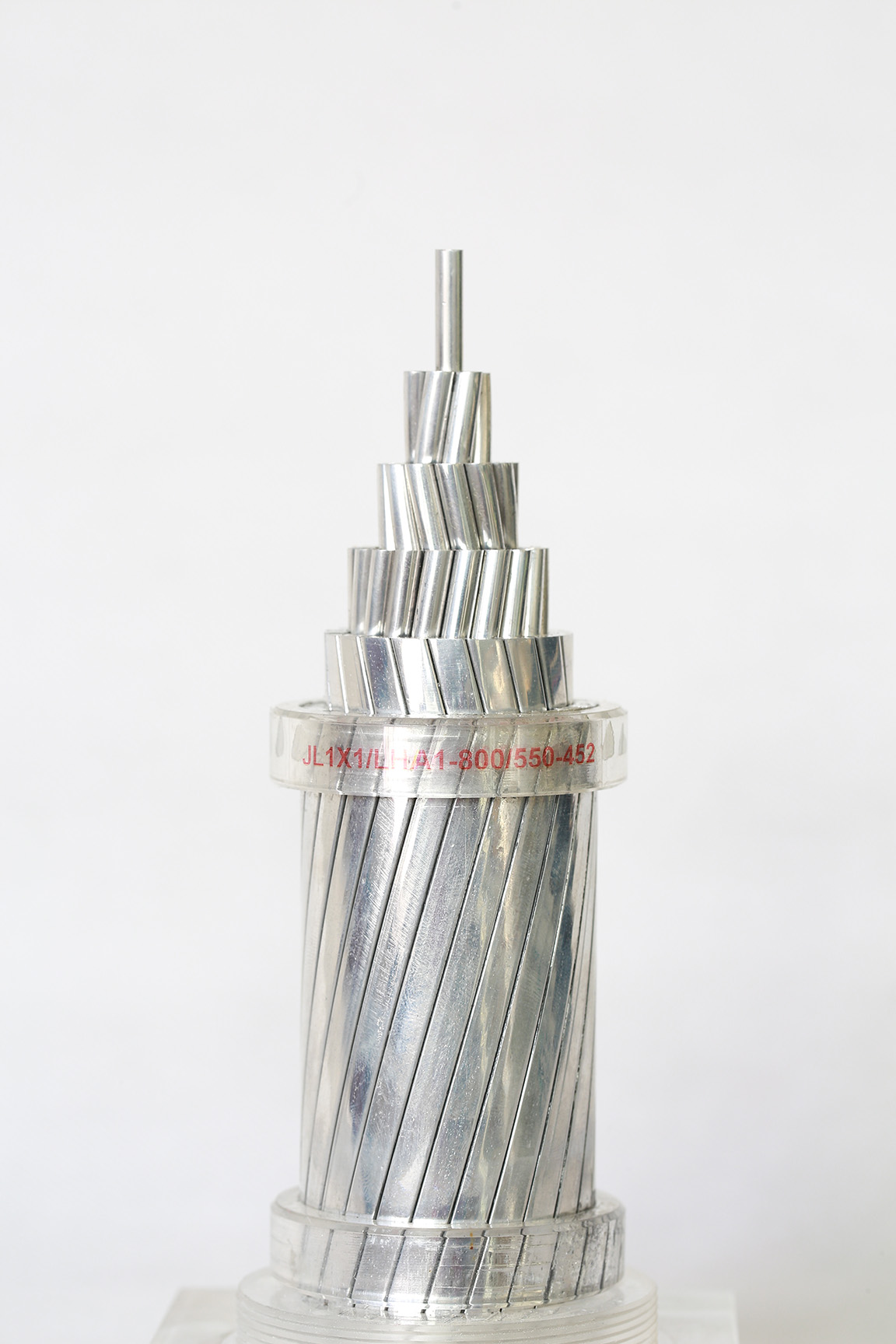

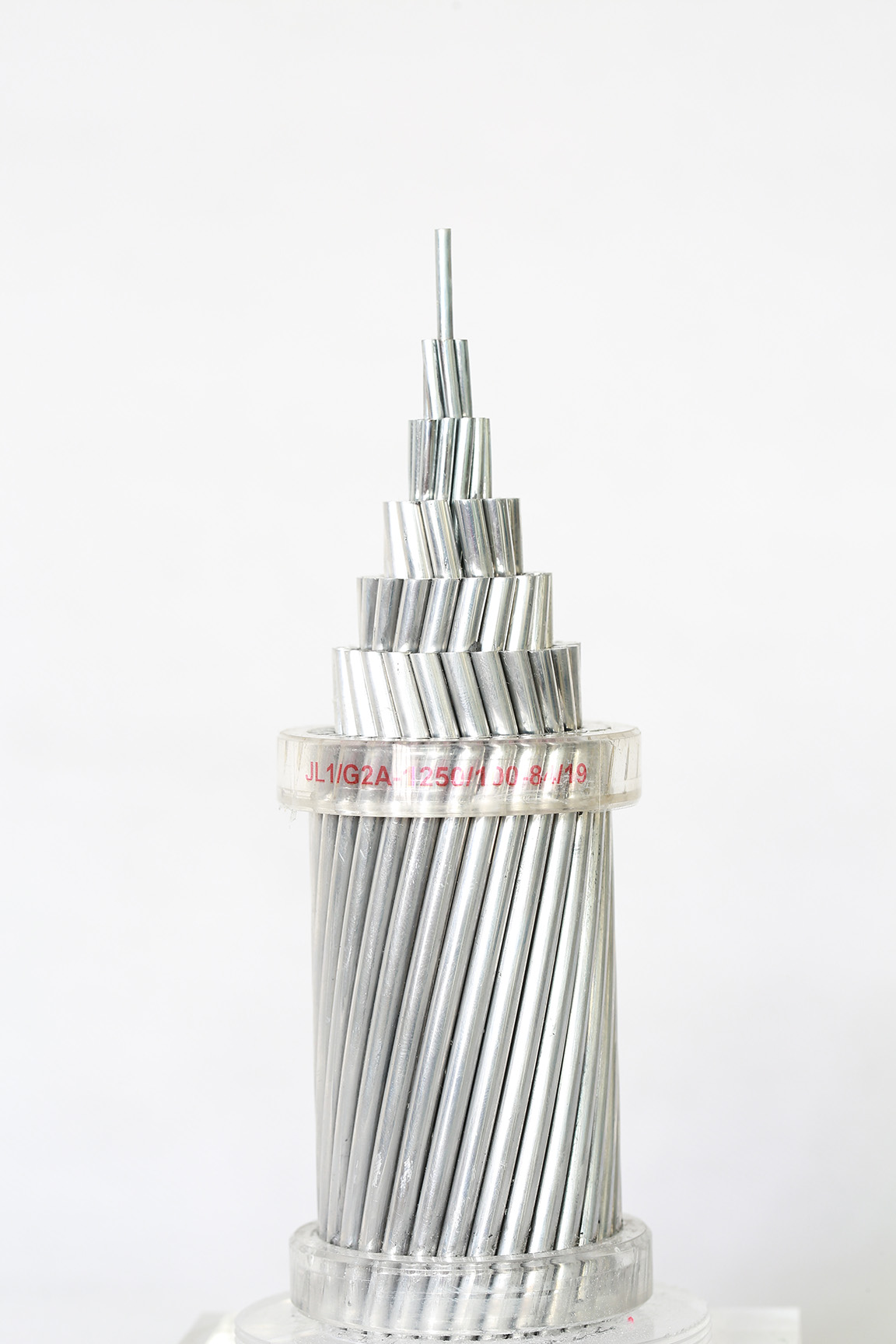

AAC (All Aluminum Conductor) est un conducteur toronné à pose concentrique entièrement composé de fils d'aluminium à haute conductivité. Il est largement utilisé dans les lignes aériennes de transmission et de distribution d’énergie où une conductivité élevée, un poids léger et une résistance à la corrosion sont requis. Ce conducteur est disponible en version étirée ou recuite, avec une conductivité de 61 % IACS (International Annealed Copper Standard) ou supérieure. L'AAC convient aux lignes aériennes basse et moyenne tension, aux connexions de sous-stations et aux transmissions à courte portée où les exigences de résistance mécanique sont modérées. Sa construction légère réduit les coûts de chargement et d'installation de la tour, tandis que l'absence de noyau en acier élimine la corrosion galvanique entre métaux différents. Pour les acheteurs, AAC offre une solution économique et fiable pour la distribution urbaine, l’électrification rurale et l’alimentation électrique industrielle.

Quantité:
État de disponibilité:





enquête Ajouter au panier

1. Tension et application du système

Les conducteurs AAC sont généralement utilisés dans les lignes aériennes avec des tensions de système allant jusqu'à 33 kV, bien qu'ils puissent être appliqués à des tensions plus élevées sur de courtes distances avec une isolation et un matériel appropriés. Pour les lignes de transmission supérieures à 66 kV ou les longues portées, l'ACSR ou l'AAAC sont généralement préférés en raison de leur résistance mécanique plus élevée. Sélectionnez AAC lorsque :

La ligne fonctionne en basse ou moyenne tension (BT/MT).
Les portées sont courtes à modérées (généralement jusqu'à 100-150 m).
Une conductivité élevée et un faible poids sont des priorités.
L'environnement n'est pas très corrosif ou une option résistante à la corrosion est sélectionnée.

2. Capacité de transport de courant (intensité admissible)

Déterminez la section de conducteur requise en fonction de :

Courant de charge continu
Température de conducteur admissible (généralement 70 à 90 °C pour AAC)
Température ambiante, vitesse du vent et rayonnement solaire
Courant et durée de court-circuit

Les valeurs d'intensité admissible typiques pour l'AAC à une température de conducteur de 80 °C, une température ambiante de 40 °C, un vent de 0,6 m/s et un plein soleil sont indiquées dans le tableau des spécifications. Pour les circuits critiques, appliquez une marge de sécurité et tenez compte de la croissance future de la charge.

3. Taille et toronnage des conducteurs

L'AAC est disponible dans des sections standards de 16 mm² à 630 mm². Les échouages courants comprennent :

7 fils : 7/1,70 mm, 7/2,10 mm, etc.
19 fils : 19/2,10 mm, 19/2,50 mm, etc.
37 fils : 37/2,10 mm, 37/2,50 mm, etc.
61 fils : 61/2,50 mm, 61/3,00 mm, etc.

Un plus grand nombre de brins offre une plus grande flexibilité mais une résistance à la traction légèrement inférieure. Choisissez la taille qui répond aux exigences d'intensité admissible et de chute de tension tout en maintenant les charges de la tour dans les limites de conception.

4. Résistance mécanique et envergure

L'AAC a une résistance à la traction inférieure à l'ACSR ou à l'AAAC. La résistance à la traction typique varie de 160 à 200 MPa pour l'aluminium étiré dur. Pour une durée donnée, calculez :

Affaissement et tension dans les pires cas de vent et de glace
Tension maximale admissible (généralement 20 à 25 % de la résistance à la traction ultime)
Exigences en matière de hauteur et de dégagement de la tour

Si la portée requise dépasse la capacité mécanique de l'AAC, envisagez l'AAAC (All Aluminum Alloy Conductor) ou l'ACSR.

5. Conditions environnementales

Corrosion : l'AAC fonctionne bien dans des atmosphères normales mais peut souffrir dans les zones côtières ou industrielles. Pour de tels environnements, spécifiez une graisse résistante à la corrosion ou choisissez AAAC.
Température : AAC fonctionne en continu à des températures de conducteur allant jusqu'à 80–90 °C. Vérifiez que la trempe et la méthode de jointage sélectionnées conviennent.
Glace et vent : Dans les régions où la glace est abondante ou où le vent est fort, l'AAC peut ne pas fournir une résistance suffisante. Utilisez AAAC ou ACSR.

6. Environnement d'installation et matériel

Lignes aériennes : Utilisez des pinces de suspension ou de tension standard. Évitez de trop tendre pendant le cordage.
Sous-stations : AAC est souvent utilisé pour les connexions de bus et les cavaliers. Sélectionnez des torons flexibles pour un pliage facile.
Conduits ou conduits : l'AAC n'est généralement pas utilisé dans les conduits souterrains ; utilisez plutôt un câble isolé.
Connecteurs : Utilisez des connecteurs en aluminium ou bimétalliques adaptés aux conducteurs en aluminium. Appliquez un composé antioxydant sur les articulations.

7. Normes et spécifications

Précisez la norme applicable :

ASTM B231 : Spécification standard pour les conducteurs en aluminium à torons concentriques, renforcés d'acier revêtu (ACSR) – mais pour l'AAC, l'ASTM B231 couvre tout l'aluminium.
CEI 61089 : Conducteurs électriques aériens à pose concentrique à fil rond.
BS 215 Partie 1 : Conducteurs en aluminium et conducteurs en aluminium, renforcés d'acier.
DIN 48201 : Conducteurs multibrins en aluminium.

Assurez-vous que le conducteur répond aux tolérances requises en matière de conductivité, de résistance à la traction et de diamètre.

Spécifications techniques

Paramètre	Unité	Valeurs typiques
Standard	—	ASTM B231, CEI 61089, BS 215
Matériel	—	Aluminium étiré (1350-H19)
Conductivité	% SIGC	≥ 61
Plage de section	mm²	16 – 630
Échouage (exemples)	—	7/2,10, 19/2,50, 37/2,50, 61/3,00
Diamètre extérieur	MM	6,3 – 33,0
Résistance DC à 20°C	Ω / km	0,089 – 1,790
Charge de rupture calculée	KN	5,5 – 125
Poids	kg / km	45 – 1740
Température de fonctionnement continue	°C	80 – 90
Température de court-circuit (1 s)	°C	200
Ampacité (80°C, 40°C ambiant)	A	120 – 1200
Rayon de courbure (installation)	—	≥ 20 × diamètre extérieur
Emballage	—	Fût en bois ou en acier, longueurs sur mesure

Remarque : Les valeurs sont indicatives et varient selon l'échouage et le fabricant. Reportez-vous à la norme spécifique pour connaître les exigences exactes.

Applications typiques

Lignes aériennes de distribution basse et moyenne tension
Projets d'électrification urbaine et rurale
Jeux de barres et connexions de sous-station
Lignes de transmission à courte portée
Fils de liaison et connexions flexibles
Lignes d'alimentation industrielle

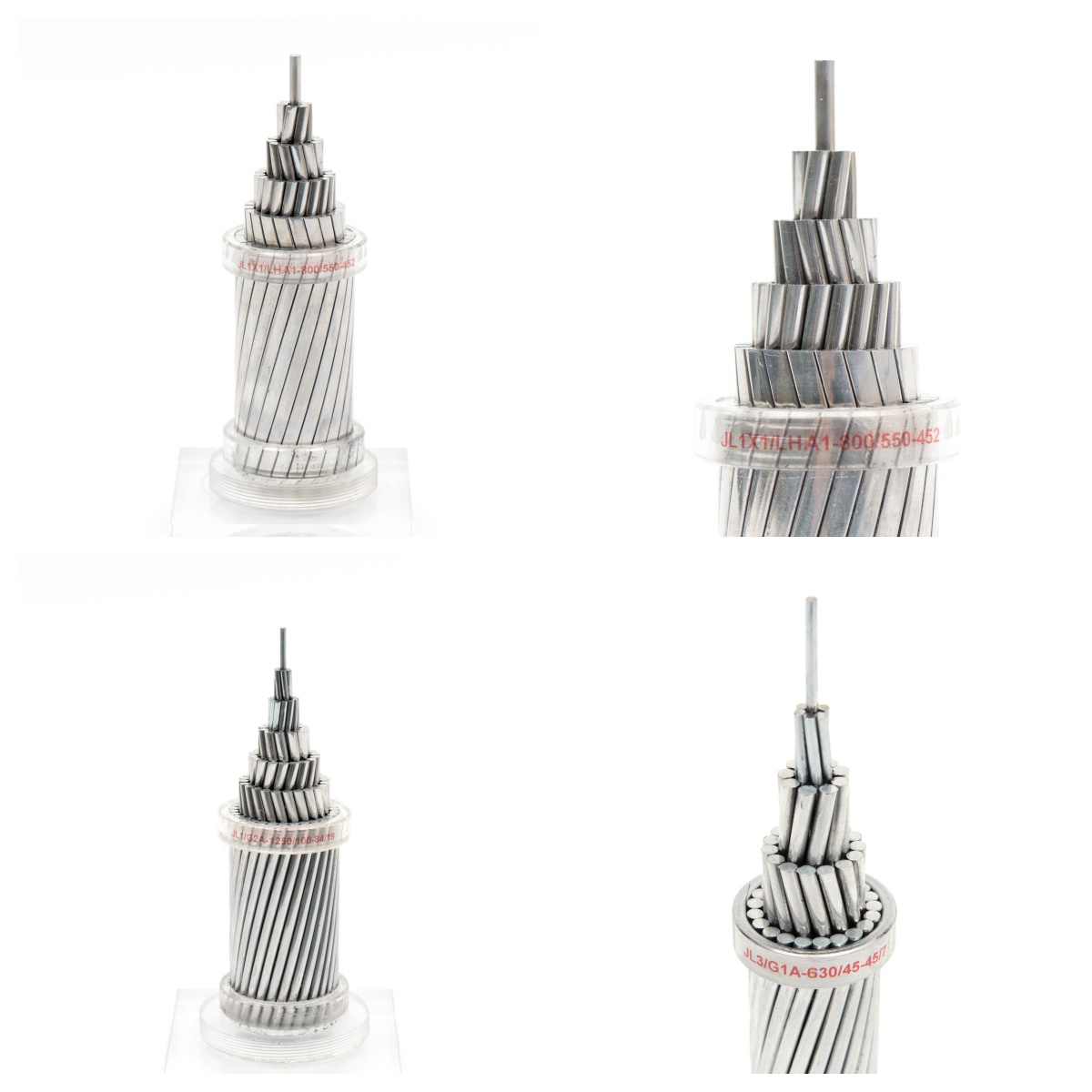

AAC01

Code	Zone		Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	AWG ou MCM	mm²	Non.	MM	kg / km	KN	Ohm / km	M ± 5
Pêche	6	13.29	7 / 1,554	4.67	37	2.49	2.1692	3 500
ROSE	4	21.16	7 / 1.961	5.89	58	3.96	1.3624	3 000
IRIS	2	33.61	7 / 2.474	7.42	93	5.97	0.8577	2 500
PENSÉE	1	42.39	7 / 2.776	8.33	117	7.32	0.6801	2 500
PAVOT	1/10	53.48	7 / 3.119	9.36	147	8.73	0.539	2 000
ASTER	2/0	67.42	7 / 3.503	10.51	186	11	0.4276	3 500
PHLOX	3/0	85.03	7 / 3.932	11.8	234	13.47	0.339	3 000
Oxlip	4/0	107.23	7 / 4.417	13.26	296	16.98	0.2686	2 000
VALÉRIANE	250	126.71	19/2,913	14.57	349	20.62	0.2275	2 000
Étreindre	250	126.71	7 / 4.80	14.4	349	20.07	0.2275	2 000
LAURIER	266.8	135.16	19 / 3.01	15.05	373	22	0.2133	2 000
MARGUERITE	266.8	135.16	7 / 4.96	14.9	373	21.41	0.2133	2 000
PIVOINE	300	152	19 / 3.193	15.97	419	24.03	0.1896	3 000
TULIPE	336.4	170.45	19 / 3.381	16.91	470	26.95	0.1691	3 000
JONQUILLE	350	177.35	19 / 3.447	17.24	489	28.04	0.1625	3 000
Canna	397.5	201.42	19 / 3,673	18.36	555	31.84	0.1431	2 500
Doréntuft	450	228	19 / 3.909	19.55	629	34.99	0.1264	2 000
Syringa	477	241.68	37 / 2.862	20.19	666	38.49	0.1193	2 500
COSMOS	477	241.68	19 / 4.023	20.12	666	37.08	0.1193	2 000
JACINTHE	500	253.35	3712.951	20.65	698	40.35	0.1138	2 500
ZINNIA	500	253.35	19 / 4.12	20.6	698	38.88	0.1138	2 000

Code	Zone		Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	AWG ou MCM	mm²	Non.	MM	kg / km	KN	Ohm / km	M ± 5
Dahua	556.5	282	19 / 4.346	21.73	777	43.27	0.1022	2 000
GUI	556.5	282	37 / 3.114	21.79	777	43.62	0.1022	2 000
Iejoow Sweet	600	304	37 / 3.233	22.63	838	47.03	0.0948	2 000
ORCHIDÉE	636	322.25	37 / 3.33	23.31	688	49.85	0.0894	2 000
Heuchara	650	329.35	37 / 3.366	23.56	908	50.95	0.0875	2 000
DRAPEAU	700	354.71	61 / 2.72	24.48	978	51.46	0.0813	2 000
VERVEINE	700	354.71	37 / 3.493	24.45	978	54.87	0.0813	2 000
CAPUCINE	715.5	362.58	61 / 2,75	24.76	1 000	58.74	0.0795	2 000
VIOLET	715.5	362.58	37 / 3.533	24.74	1 000	56.09	0.0795	3 000
La que main-d'œuvre	750	380	61 / 2.817	25.35	1 048	59.85	0.0759	2 000
PÉTUNIA	750	380	37 / 3.617	25.32	1 048	58.75	0.0759	3 000
LILAC	795	402.84	61 / 2.9	26.11	1 111	63.45	0.0715	2 000
ARBOUSIER	795	402.84	37 / 3.724	26.06	1 111	62.32	0.0715	3 000
Shapdragon	900	456.06	61 / 3.086	27.78	1 257	69.78	0.0632	3 000
CRÊTE DE COQ	900	456.06	37 / 3,962	27.73	1 257	68.48	0.0632	2 500
Dorénrod	954	483.42	61 / 3.177	28.6	1 333	78.96	0.0596	2 000
MAGNOLIA	954	483.42	37 / 4.079	28.55	1 333	72.58	0.0596	2 500
CAMÉLIA	1 000	506.71	61 / 3.251	29.36	1 397	77.53	0.0569	2 000
Fauveau	1 000	506.71	37 / 4.176	29.23	1 397	76.08	0.0569	2 500
Trépas	1 033,5	523.68	61 / 3.307	29.76	1 444	80.12	0.055	2 500
JACINTHE DES BOIS	1 033,5	523.68	37 / 4.244	29.72	1 444	78.63	0.055	2 500
SOUCI	1 113	563.93	61 / 3.432	30.89	1 555	86.28	0.0511	2 500
AUBÉPINE	1 192,5	604.26	61 / 3.551	31.05	1 666	92.45	0.0477	2 000
NARCISSE	1 272	644.51	61 / 3.668	33.02	1 777	98.61	0.0447	2 000
ANCOLIE	1 351,5	684.84	61 / 3.78	34.01	1 888	104.78	0.0421	2 000
ŒILLET	1 431	725.1	61 / 3.89	35.03	1 999	107.68	0.0398	2 000
GLAÏEUL	1 510,5	765.35	61 / 4.00	35.09	2110	113.65	0.0376	2 000
Coreops	1 590	805.68	61 / 4.099	36.51	2 221	119.64	0.0358	2 000
JASMIN	1 750	886.71	61 / 4.302	38.73	2 445	131.68	0.0325	1 500

AAC

Produit: conducteurs allalunim

Normes: BS 215, partie 1

Dessin typique :

Code	Zone		Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	AWG ou MCM	mm²	Non.	MM	kg / km	KN	Ohm / km	M ± 5
MOUCHERON	22	23.33	7 / 2.06	6.2	64	3.99	1.227	2 500
Aphis	25	26.4	3/3,35	7.2	73	4.11	1.081	2 000
MOUCHERON	25	26.8	7 / 2.21	6.6	73	4.59	1.066	2 000
CHARANÇON	30	31.6	3/3,66	7.9	86	4.86	0.9082	3 000
Mos Quito	35	37	7 / 2.59	7.8	101	6.03	0.7762	2 000
COCCINELLE	40	42.8	7 / 2.79	8.4	117	6.87	0.6689	2 000
FOURMI	50	52.83	7 / 3.1	9.3	145	8.28	0.5419	2 000
VOLER	60	63.55	7 / 3.4	10.2	174	9.9	0.4505	2 000
Bouteille bleue	70	73.7	7 / 3.66	11	202	11.34	0.3881	3 000
Vogue d'oreille	75	78.5	7 / 3.78	11.4	215	11.94	0.3644	3 000
Grass Hopper	80	84.1	7 / 3.91	11.7	230	12.78	0.3406	3 000
Clegg	90	95.6	7 / 4.17	12.5	262	14.53	14.53	2 500
GUÊPE	100	106	7 / 4.39	13.2	290	16	0.2702	2 000
SCARABÉE	100	106.6	19/2,67	13.4	293	17.42	0.2704	2 000
ABEILLE	125	132	7 / 4.90	14.7	361	19.94	0.2169	2 000
CRICKET	150	157.9	7 / 5.36	16.1	432	23.85	0.1813	1 500
FRELON	150	157.6	19 / 3.25	16.3	434	27.7	0.1825	3 000
CAFARD	250	265.7	19 / 4.22	21.1	731	40.4	0.1083	2 000
DRONE	350	373.3	37 / 3.58	25.1	1029	57.45	0.07741	3 500
Pilier de la traite	175	186	19 / 3,53	17.7	512	28.63	0.1547	2 500
Chafer	200	213.2	19/3,78	18.9	587	32.4	0.1349	2 500
ARAIGNÉE	225	236.9	19 / 3,99	20	652	36.01	0.1211	2 000
PAPILLON	300	322.7	19 / 4.65	23.3	688	48.7	0.08916	1 500
PAPILLON DE NUIT	350	373.2	1915	25	1 027	56.37	0.07711	1 500
CRIQUET	400	428.5	1915.36	26.8	1 179	64.73	0.0671	1 500
Centide	400	415.2	37 / 3.78	26.5	1 145	63.1	0.06944	3 000
Maybug	450	486.9	37 / 4.09	28.6	1 342	74.01	0.05931	2 500
SCORPION	500	529.5	37 / 4.27	29.9	1460	79.98	0.05441	2 500
CIGALE	500	628.6	37 / 4.65	32.6	1 733	94.95	0.04588	2 000
Taran Tula	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1 500

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: DIN 48201

Dessin typique:

Zone		Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Nominal	Réel	Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Awg ou MCM	mm³	Non.	MM	kg / km	KN	Ohm / km	M ± 5
16	15.89	7 / 1.7	5.1	44	4.41	2.091	3 000
25	24.25	7/2,1	6.3	67	6.77	1.3703	3 000
35	34.36	7/2,5	7.5	94	9.61	0.9669	3 000
50	49.46	7 / 3.0	9	135	13.82	0.6714	3 000
50	46.36	19/1,8	9	133	13.54	0.6905	3 000
70	65.82	19/2,1	10.5	181	18.39	0.5073	2 000
95	93.27	19/2,5	12.5	256	26.09	0.3579	2 000
120	117	19/2,8	14	322	32.72	0.2854	2 000
150	147.1	37 / 2.25	15.7	406	41.1	0.2274	2 000
185	181.6	37 / 2.5	17.5	501	50.77	0.1842	2 000
240	242.5	61 / 2.25	20.2	670	67.79	0.1383	2 000
300	299.4	61 / 2,5	22.5	827	83.73	0.112	2 000
400	400.1	61 / 2.89	26	1 105	111.83	0.0938	2 000
500	499.8	61 / 3.23	29.1	1 381	139.74	0.06709	2 000

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: NFC 34-125

Dessin typique:

Designation

Zone

Équivalent

Cuivre

Zone

Diamètre de fil d'échouement

Dans l'ensemble

Diamètre

Nominal

Rupture

Charger

Nominal

Résistance

à 20 ℃

Standard

Poids

Standard

Longueur

Non.

mm²

MM

KN

Ohm / km

M ± 5%

Aster 22

21.99

12

7

2.00

6.00

710

1.50

60.2

4 000

Aster 34-4

34.36

18.8

7

2.50

7.50

1.105

0.958

94

3 000

Aster 54-6

54.55

29.8

7

3.15

9.45

1.755

0.603

149

3 000

Aster 75-5

75.54

41.3

19

2.25

11.26

2.430

0.438

208

3 000

Aster 93-3

93.27

51

19

2.50

12.50

3.000

0.354

257

3 000

Aster 117

116.98

63.9

19

2.80

14.00

3.765

0.283

322

2 000

Aster 148

148.01

80.9

19

3.15

15.75

4.765

0.224

407

2 000

Aster 181-6

181.62

99.2

37

2.50

17.50

5.845

0.183

500

2 000

Aster 228

227.83

124.5

37

2.80

19.60

7.340

0.146

627

2 000

Aster 288

288.34

157.6

37

3.15

22.05

9.280

0.115

794

2 000

Aster 366

366.22

200.1

37

3.55

24.85

11.785

0.0905

1 009

2 500

Aster 570

570.22

311.6

61

3.45

31.05

18.360

0.0583

1 574

2 000

AACSR

Produit: Conducteurs renforcés en acier

Normes: Allaluminumalloy NFC typique 34-125

Dessin: East Energy Electrical Engineering

Designation	Acier Zone	Al Alliage Zone	Tot.	Équivalent -ent cu Zone	Nombre				Env. Dia global.		Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Poids	St. Longueur
	Acier Zone	Al Alliage Zone	Tot.	Équivalent -ent cu Zone	Acier		Alliage Al		Noyau en acier	Complet Cond.	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃
	mm²	mm²	mm²	mm²	Non.		Non.		MM	MM	Dan	Ohm / km	kg / km	M ± 5%
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2 360	1.17	155	4 000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4 560	0.88	276	4 000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5 770	0.695	348	3 000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10 815	0.58	636	3 000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13 685	0.466	802	3 000
Pastel 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8 185	0.279	547	3 000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16 895	0.378	990	3 000
Pastel 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10,120	0.227	675	3 000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21 200	0.3	1 244	2 000
Pastel 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12 680	0.18	848	2 000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26 800	0.237	1 570	2 000
Pastel 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16 050	0.142	1 074	2 000
Pastel 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20 875	0.162	1 320	2 000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8 035	0.642	481	4 000
Pastel412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20,830	0.103	1 593	2 500

AAAC

Produit: allaluminum conducteurs d'alliage

Normes: ASTM B 399

Dessin typique:

Code	Zone		Taille et échangement de l'ACSR avec un diamètre égal		N ° et diamètre des fils	Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Standard Longueur
	Nominal	Réel	Taille et échangement de l'ACSR avec un diamètre égal		N ° et diamètre des fils	Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger
	MCM	mm²	AWG ou MCM	Al / acier	MM	MM	kg / km	KN	M ± 5
Akron	30.58	15.48	6	6/1	7 × 1,68	5.04	42.7	4.92	3 000
Alton	48.69	24.71	4	6/1	7 × 2,12	6.35	68	7.84	3 000
Ames	77.47	39.22	2	6/1	7 × 2,67	8.02	108	12.45	2 000
Azusa	123.3	62.38	1/0	6/1	7 × 3,37	10.11	172	18.97	2 000
Anaheim	155.4	78.65	2/0	6/1	7 × 3,78	11.35	217	23.93	3 000
Amherst	195.7	99.22	3/0	6/1	7 × 4,25	12.75	273	30.18	2 500
ALLIANCE	246.9	125.1	4/0	6/1	7 × 4,77	14.31	345	38.05	2 000
Butte	312.8	158.6	266.8	26/7	19 × 3,26	16.3	437	48.76	3 000
CANTON	394.5	199.9	336.4	26/7	19 × 3,66	18.3	551	58.91	2 500
CAIRE	465.4	235.8	397.5	26/7	19 × 3,98	19.88	650	69.48	2 000
Darien	559.5	283.5	477	26/7	19 × 4,36	21.79	781	83.52	2 000
Elgin	652.4	330.6	556.5	26/7	19 × 4,71	23.54	911	97.42	1 500
SILEX	740.8	375.3	636	26/7	37 × 3,59	25.16	1 035	108.21	3 000
Greeley	927.2	469.8	795	26/7	37 × 4,02	28.14	1 295	135.47	2 500

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: ASTM B 399

Dessin typique:

Zone		Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Nominal	Réel	Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Awg ou MCM	mm²	MM	MM	kg / km	KN	Ohm / km	M ± 5
6	13.3	7 / 1,554	4.67	37	4.22	2.5199	3 500
4	21.15	7 / 1.961	5.89	58	6.71	1.5824	3 000
2	33.63	7 / 2.474	7.42	93	10.68	0.9942	2 500
1/0	53.48	7 / 3.119	9.36	148	16.97	0.6256	2 000
2/0	67.42	7 / 3.503	10.51	186	20.52	0.4959	3 500
3/0	85.03	7 / 3.932	11.8	234	25.86	0.3936	3 000
4/0	107.23	7 / 4.417	13.26	296	32.63	0.3119	2 000
250	126.66	19/2,913	14.57	349	38.93	0.2642	2 000
300	152.1	19 / 3.193	15.97	419	46.77	0.2199	3 000
350	177.35	19 / 3.447	17.24	489	52.25	0.1887	3 000
400	202.71	19 / 3,686	18.43	559	59.74	0.165	2 500
450	228	19 / 3.909	19.55	629	67.19	0.1467	2 000
500	253.35	19 / 4.120	20.6	698	74.64	0.1321	2 000
550	278.6	37 / 3.096	21.67	768	83.8	0.1202	2 000
600	303.8	37 / 3.233	22.63	838	91.38	0.1102	2 000
650	329.25	37 / 3.366	23.56	908	97.94	0.1016	2 000
700	354.55	37 / 3.493	24.45	978	102.2	0.0944	3 500
750	380.2	37 / 3.617	25.32	1 049	109.6	0.088	3 000
800	405.15	37 / 3.734	26.14	1 117	116.8	0.0826	3 000
900	456.16	37 / 3,962	27.73	1 258	131.5	0.0733	3 000
1 000	506.71	37 / 4.176	29.23	1 399	146.1	0.066	2 500

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: BS EN 50182

Dessin typique:

Code	Zone		Échouant et fil Diale	Env. Diamètre oyerall	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouant et fil Diale	Env. Diamètre oyerall	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	mm²	mm²	MM	MM	kg / km	KN	Ohm / km	M ± 5
	10	11.9	7 / 1.47	4.41	32	3.33	2.277	2 500
BOÎTE	15	18.8	7 / 1,85	5.55	51	5.27	1.749	2 000
ACACIA	20	23.9	7 / 2.08	6.24	65	6.7	1.384	2 500
AMANDE	25	30.1	7 / 2.34	7.02	82	8.44	1.094	2 000
CÈDRE	30	35.5	7 / 2.54	7.62	97	9.95	0.9281	2 000
	35	42.2	7 / 2.77	8.31	115	11.83	0.78	2 000
SAPIN	40	47.8	7 / 2.95	8.85	131	13.4	0.688	2 500
NOISETTE	50	59.9	7/3,30	9.9	164	16.8	0.5498	2 000
PINE	60	71.7	7 / 3.61	10.83	196	20.1	0.4595	3 000
	70	84.1	7 / 3.91	11.73	230	23.57	0.3917	3 000
SAULE	75	89.8	7 / 4.04	12.12	246	25.17	0.3669	2 500
	80	96.5	7 / 4.19	12.57	264	27.04	0.341	2 500
	90	108.8	7 / 4.45	13.35	298	30.5	0.3026	2 000
CHÊNE	100	118.9	7 / 4.65	13.95	325	33.3	0.2769	2 000
	100	118.7	19/2,82	14.1	326	33.3	0.2786	2 000
MÛRE	125	151.1	19 / 3.18	15.9	415	42.3	0.219	3 000
CENDRE	150	180.7	19 / 3,48	17.4	497	50.6	0.183	3 000
ORME	175	211	19/3,76	18.8	580	59.1	0.1568	2 500
PEUPLIER	200	239	37 / 2.87	20.09	660	67	0.1387	2 500
	225	270.3	37 / 3.05	21.35	744	75.7	0.1224	2 000
SYCOMORE	250	303	37 / 3.23	22.61	835	84.9	0.1094	2 000
Upas	300	362.1	37 / 3.53	24.71	998	101.5	0.09155	2 000
	350	421.8	37 / 3.81	26.67	1163	118.2	0.0786	3 000
If	400	479.9	37 / 4.06	28.42	1323	134.5	0.06908	2 500

ACST

Produit: Conducteurs en aluminium en acier renforcé

Normes: BS 215 Partie 2

Dessin typique:

Zone				Échoue et Fil Diamètre		Environ Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
Nom.Alum.	Alun.	Acier	Total	Alun.	Acier	Environ Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
16/2,5	15.3	2.55	17.8	6/1,80	1/1,80	5.4	42	20	62	5.81	1.8793	2 500
25 / 4.0	23.8	4	27.8	6/2,25	1/2,25	6.8	65	32	97	9.02	1.2028	2 000
35 / 6.0	34.3	5.7	40	6/2,70	1/2,70	8.1	94	46	140	12.7	0.8353	2 000
44/32.0	44	31.7	75.7	14/2,00	7 / 2.40	11.2	122	250	373	45.46	0.6573	2 000
50 / 8.0	48.3	8	56.3	6/3,20	1/3,20	9.6	132	64	196	17.18	0.5946	2 000
50/30	51.2	29.8	81	12/2,33	7 / 2.33	11.7	141	237	378	44.28	0.5644	2 000
70/12	69.9	11.4	81.3	26 / 1,85	7 / 1.44	11.7	193	91	284	26.31	0.413	2 000
95/15	94.4	15.3	109.7	26 / 2.15	7 / 1,67	13.6	260	123	383	35.18	0.3058	3 000
95/55	96.5	56.3	152.8	12/3,20	7/3,20	16	266	446	714	80.2	0.2992	3 000
105/75	105.7	75.5	181.5	14/3,10	19/2,25	17.5	292	599	899	106.69	0.2736	2 000
120/20	121.6	19.8	141.4	26 / 2.44	7 / 1.9	15.5	336	158	494	44.94	0.2374	2 500
120/70	122	71.3	193.3	12/3,60	7 / 3.60	18	337	564	904	98.16	0.2364	2 500
125/30	127.9	29.8	157.7	30 / 2.33	7 / 2.33	16.3	353	238	590	57.86	0.2259	2 500
150/25	148.9	24.2	173.1	26 / 2.70	7 / 2.10	17.1	411	194	604	54.37	0.1939	2 000
170/40	171.8	40.1	211.9	30 / 2.70	7 / 2.70	18.9	475	319	794	77.01	0.1682	2 000
185/30	183.8	29.8	213.6	26/3,00	7 / 2.33	19	507	239	744	66.28	0.1571	2 500
210/35	209.1	34.1	243.2	26 / 3.20	7 / 2.49	20.3	577	273	848	74.94	0.138	2 000
210/50	212.1	49.5	261.6	30/3,00	7/3,00	21	587	394	979	92.25	0.1363	2 500
230/30	230.9	29.8	260.7	24 / 3,50	7 / 2.33	21	638	239	874	73.09	0.1249	3 500
240/40	243	39.5	282.5	26 / 3.45	7 / 2.68	21.9	671	316	985	86.46	0.1188	3 500
265/35	263.7	34.1	297.8	24 / 3,74	7 / 2.49	22.4	728	274	998	82.94	0.1094	3 000
300/50	304.3	49.5	353.7	26 / 3.86	7/3,00	24.5	840	396	1 233	105.09	0.0949	3 000
300/40	304.6	39.5	344.1	54 / 2.68	7 / 2.68	24.1	843	317	1 155	99.3	0.0949	2 000
340/30	339.3	29.8	369.1	48 / 3,00	7 / 2.33	25	938	242	1 174	92.56	0.0851	2 500
380/50	382	49.5	431.5	54 / 3,00	7/3,00	27	1 056	397	1 448	120.91	0.0757	3 000
385/35	386	34.1	420.1	48 / 3.20	7 / 2.49	26.7	1 067	277	1 336	104.31	0.0748	2 000
435/55	434.3	56.3	490.6	54 / 3.20	7/3,20	28.8	1 203	450	1 647	136.27	0.0666	2 000
450/40	448.7	39.5	488.2	48 / 3.45	7 / 2.68	28.7	1 241	320	1 553	120.19	0.0644	2 000
490/65	490.3	63.6	553.9	54 / 3.40	7 / 3.40	30.6	1 356	510	1 850	152.85	0.059	2 000
485/35	494.1	34.1	528.2	45 / 3,74	7 / 2.49	29.9	1 363	283	1 636	120.31	0.0584	2 000
510/45	510.2	45.3	555.5	48 / 3,68	7 / 2.87	30.7	1 413	365	1 770	134.33	0.0566	2 000
550/70	550	71.3	621.3	54 / 3,60	7 / 3.60	32.4	1 520	572	2 065	167.42	0.0526	2 000
560/50	561.7	49.5	611.2	48 / 3.86	7/3,00	32.2	1 553	401	1 943	146.28	0.0514	2 000
570/40	565.5	39.5	610.3	45/4,00	7 / 2.68	32.2	1 563	325	1 889	137.98	0.0506	2 500
632/45	632.1	45.3	677.4 764.8	45/4,23 54/4,00	7 / 2.87	34	1 754	364	2 183	155.52	0.0442	2 500
680/85	678.8	86	677.4 764.8	45/4,23 54/4,00	19/2,40	36	1 868	702	2 564	209.99	0.0426	2 500

ACSR

Produit: Conducteurs en aluminium en acier renforcé

Normes: BS 215 Partie 2

Dessin typique:

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
TAUPE	10	10.62	1.77	12.39	6/1,50	1/1,50	4.5	29	14	43	4.14	2.076	3 000
ÉCUREUIL	20	20.94	3.49	24.43	6/2,11	1/2,11	6.33	58	27	85	7.88	1.368	3 000
Gopher	25	26.25	4.37	30.62	6/2,36	1/2,36	7.08	72	34	106	9.61	1.093	2 500
BELETTE	30	31.61	5.27	36.88	6/2,59	1/2,59	7.77	87	41	128	11.45	0.9077	2 000
RENARD	35	36.66	6.11	42.77	6/2,79	1/2,79	8.37	101	48	149	13.2	0.7822	2 000
FURET	40	42.41	7.07	49.48	6/3,00	1/3,00	9	117	55	172	15.2	0.6766	2 500
LAPIN	50	52.88	8.82	61.7	6 / 3,35	1/3,35	10.05	145	69	214	18.35	0.5426	2 000
VISON	60	63.18	10.53	73.71	6 / 3,66	1/3,66	10.98	173	82	255	21.8	0.4545	3 000
MOUFFETTE	60	63.27	36.93	100.3	12/2,59	7 / 2.59	12.95	175	290	465	53	0.4567	2 500
CASTOR	70	74.82	12.47	87.29	6 / 3,99	1/3,99	11.97	205	97	302	25.7	0.3825	2 500
CHEVAL	70	73.37	42.8	116.17	12/2,79	7 / 2.79	13.95	203	335	536	61.2	0.3936	2.000
RATON LAVEUR	75	79.2	13.2	92.4	6/4.10	1/4.10	12.3	217	103	320	27.2	0.3622	2 500
LOUTRE	80	83.88	13.98	97.86	6 / 4.22	1/4,22	12.66	230	109	339	28.8	0.3419	2 500
CHAT	90	95.4	15.9	111.3	6/4,50	1/4,5	13.5	262	124	386	32.7	0.3007	2 000
LIÈVRE	100	105	17.5	122.5	6 / 4.72	1/4,72	14.16	288	137	425	36	0.2733	2 000
CHIEN	100	105	13.5	118.5	6 / 4.72	7 / 1,57	14.15	288	106	394	32.7	0.2733	2 000
HYÈNE	100	105.8	20.44	126.2	7 / 4.39	7 / 1,93	14.57	290	160	450	40.9	0.2712	2 000
LÉOPARD	125	131.3	16.8	148.1	6 / 5.28	7/1,75	15.81	360	132	492	40.7	0.2184	2 000
COYOTE	125	132.1	20.1	152.2	26 / 2.54	7 / 1.91	15.89	365	157	522	46.4	0.2187	2 000
PUMA	125	130.3	7.25	137.5	18/3,05	1/3,05	15.25	362	57	419	29.8	0.2189	2 000
TIGRE	125	131.1	30.6	161.7	30 / 2.36	7 / 2.36	16.52	362	240	602	58	0.2202	2 500
LOUP	150	158	36.9	194.9	30 / 2.59	7 / 2.59	18.13	437	289	726	69.2	0.1828	2 000
DINGO	150	158.7	8.8	167.5	18/3,35	1/3,35	16.75	437	69	506	35.7	0.1815	3 000
LYNX	175	183.4	42.8	226.2	30 / 2.79	7 / 2.79	19.53	507	335	842	79.8	0.1576	2 000
Caracal	175	184.2	10.3	194.5	18/3,61	1/3,61	18.05	507	80	587	41.1	0.1563	2 500
PANTHÈRE	200	212	49.5	261.5	30/3,00	7/3,00	21	586	388	974	92.25	0.1363	2 500
LION	225	238.5	55.6	294.2	30 / 3.18	7 / 3.18	22.26	659	436	1 095	100.6	0.1212	2 000
OURS	250	264	61.6	325.6	30 / 3.35	7 / 3.35	23.45	730	483	1 213	111.1	0.1093	2 000
CHÈVRE	300	324.3	75.7	400	30 / 3.71	7 / 3.71	25.97	896	593	1489	135.7	0.0891	3 000
MOUTON	350	374.1	87.3	461.4	30 / 3.99	7 / 3.99	27.93	1 034	684	1 718	155.9	0.07704	2 500
ANTILOPE	350	373.1	48.4	421.5	54 / 2.97	7 / 2.97	26.73	1 032	379	1 411	118.2	0.07727	2 500
BISON	350	381.8	49.5	431.3	54 / 3,00	7/3,00	27	1 056	388	1 444	120.9	0.07573	3 000
JAGUAR	200	210.6	11.7	222.3	18/3,86	1/3,86	19.3	580	91	671	46.55	0.1367	2 000
CERF	400	429.3	100.2	529.5	30 / 4.27	7 / 4.27	29.89	1 186	785	1 971	178.5	0.06726	2 500
ZÈBRE	400	428.9	55.6	484.5	54 / 3.18	7 / 3.18	28.62	1 186	435	1 621	131.9	0.0674	2 000
WAPITI	450	477	111.3	588.3	30 / 4.50	7 / 4.50	31.5	1 318	872	2 190	198.2	0.06056	2 000
CHAMEAU	450	475.2	61.6	536.8	54 / 3,35	7 / 3.35	30.15	1 314	483	1 797	145.7	0.06073	2 500
ÉLAN	500	528.7	68.5	597.2	54 / 3,53	7 / 3.53	31.77	1.462	537	1.999	161.1	0.0547	2 000

ACSR

Produit: acier renforcé

Normes: ASTM en aluminium typique

Dessin: Conducteurs B 232

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	MST Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	MST Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
DINDE	6	13.29	2.19	15.48	6/1,68	1/1,68	5.04	37	17	54	5.24	2.1586	3 000
CYGNE	4	21.16	3.55	24.71	6 / 2.12	1/2,12	6.36	58	27	85	8.32	1.3557	3 000
SWANATE	4	21.16	5.35	26.51	7 / 1.96	1/2,61	6.53	58	42	100	10.53	1.3557	3.000
MOINEAU	2	33.61	5.61	39.22	6 / 2.67	1/2,67	8.01	92	44	136	12.7	0.8535	3 000
Apparier	2	33.61	8.52	42.13	7 / 2.47	1/3,30	8.24	92	67	159	16.11	0.8535	2 500
Roupler	1	42.39	7.1	49.49	6/3,00	1/3,00	9	116	55	171	15.85	0.6767	2 500
CORBEAU	1/0	53.48	8.9	62.38	6 / 3.37	1/3,37	10.11	147	69	216	19.32	0.5364	2 000
CAILLE	2/0	67.42	11.23	78.65	6 / 3.78	1/3,78	11.34	185	88	273	23.62	0.4255	3 000
PIGEON	3/0	85.03	14.19	99.22	6 / 4.25	1/4,25	12.75	233	110	343	29.41	0.3373	2 500
MANCHOT	4/0	107.23	17.87	125.1	6 / 4.77	1/4,77	14.31	294	139	433	37.06	0.2675	2 000
JASEUR	266.8	135.16	7.48	142.64	16 / 3.09	1/3,09	15.45	373	58	431	30.27	0.2133	3 500
PERDRIX	266.8	135.16	22	157.16	26 / 2.57	7/2,00	16.28	374	172	546	50.29	0.2143	2 500
AUTRUCHE	300	152	24.71	176.11	26 / 2.73	7 / 2.12	17.28	421	193	614	56.52	0.1906	3 000
Merun	336.4	170.45	9.48	179.93	16 / 3.47	1/3,47	17.35	470	74	544	38.23	0.1691	2 000
LINOTTE	336.4	170.45	27.81	198.26	26 / 2.89	7 / 2.25	18.31	472	217	689	62.71	0.1699	2 500
LORIOT	336.4	170.45	39.81	210.26	30 / 2.69	7 / 2.69	18.83	473	311	784	77.27	0.1704	3 000
Chickadee	397.5	201.42	11.16	212.58	16 / 3.77	1/3,77	18.85	555	87	642	43.99	0.1431	2 500
Brant	397.5	201.42	26.13	227.55	24 / 3.27	7 / 2.18	19.61	558	204	762	64.69	0.1438	2 000
IBIS	397.5	201.42	32.77	234.19	26 / 3.14	7 / 2.44	19.88	558	256	814	72.11	0.1438	2 500
ALOUETTE	397.5	201.42	48.97	248.39	30 / 2.92	7 / 2.92	20.44	560	367	927	88.69	0.1442	2 500
PÉLICAN	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2 000
VACILLER	477	241.68	31.29	272.97	24 / 3,58	7 / 2.39	21.49	670	245	915	76.66	0.1199	3 000
FAUCON	477	241.68	39.42	281.1	26 / 3.44	7 / 2.67	21.79	670	308	978	86.65	0.1199	2 000
HEN	477	241.68	56.39	298.07	30 / 3.20	7/3,20	22.4	671	441	1 112	105.34	0.1201	2 000
BALBUZARD	556.5	282	15.68	297.68	18/4,47	1/4,47	22.35	777	122	899	60.88	0.1022	2 000
PERRUCHE	556.5	282	36.58	318.58	24 / 3.87	7 / 2,58	23.22	781	286	1 067	88.22	0.1027	3 000
COLOMBE	556.5	282	45.94	327.94	26 / 3.72	7 / 2.89	23.55	781	359	1 140	101.03	0.1027	3 000
AIGLE	556.5	282	65.81	347.81	30 / 3.46	7 / 3.46	24.21	783	515	1 298	122.92	0.103	3 500
PAON	605	306.58	39.74	346.32	24 / 4.03	7 / 2.69	24.2	849	311	1 160	95.88	0.0945	3 000
PIGEONNEAU	605	306.58	49.94	356.52	26 / 3.87	7 / 3.01	24.51	850	390	1 240	108.14	0.0945	3 000
Canard à bois	605	306.58	71.55	378.13	30 / 3.61	7 / 3.61	25.25	851	560	1 411	128.84	0.0947	3 000
SARCELLE	605	306.58	69.87	376.45	30 / 3.61	19/2,16	25.24	851	548	1 399	133.59	0.0947	2 000
Oiseau de roi	636	322.26	17.9	340.16	18/4,78	1/4,78	23.88	889	139	1 028	69.55	0.08945	2 000
TOUR	636	322.26	41.81	364.07	24 / 4.14	7 / 2.76	24.84	893	326	1.219	100.63	0.08989	2 500

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
GROS BEC	636	322.26	52.45	374.71	26 / 3.97	7 / 3.09	25.15 25.88	893	409	1 302	111.8	0.08989	3 000
Scot	636	322.26	75.22	397.48	30 / 3.70	7 / 3.70	25.15 25.88	895	589	1484	135.44	0.09011	3 000
Aigrette	636	322.26	73.55	395.8	30 / 3.70	19/2,22	25.9	894	576	1470	140.3	0.09011	3.000
RAPIDE	636	322.26	8.96	331.22	36 / 3.38	1/3,38	23.62	888	70	958	60.52	0.08945	2 000
FLAMANT	666.6	337.74	43.81	381.55	24 / 4.23	7 / 2.82	25.4	936	342	1 278	105.68	0.08577	2 500
Faillite	666.6	337.74	55.03	392.77	26 / 4.07	7 / 3.16	25.76	938	429	1 365	117.33	0.08577	2 500
PILOTIS	715.5	362.58	46.97	409.55	24 / 4.39	7 / 2.92	26.31	1 005	367	1 372	113.35	0.07989	2 000
ÉTOURNEAU	715.5	362.53	59.03	421.61	26 / 4.21	7 / 3.28	26.68	1 005	461	1466	125.91	0.07989	2 500
Redwing	715.5	362.58	82.58	445.16	30 / 3,92	19/2,35	27.43	1 006	647	1 653	153.94	0.08009	2 000
STERNE	795	402.84	27.87	430.71	45 / 3,38	7 / 2.25	27.03	1 116	217	1 333	97.37	0.07191	2 500
CONDOR	795	402.84	52.19	455.03	54 / 3.08	7 / 3.08	27.72	1 116	408	1 524	124.45	0.07191	3 000
COUCOU	795	402.84	52.19	455.03	24 / 4.62	7 / 3.08	27.74	1 116	408	1 524	123.94	0.07191	2 000
CANARD	795	402.84	65.51	468.45	26 / 4.44	7 / 3.45	28.11	1 116	512	1.628	139.92	0.07191	2 000
FOULQUE	795	402.84	11.16	414	36 / 3.77	1/3,77	26.41	1 1110	88	1 198	74.34	0.07156	3 000
MALLARD	795	402.84	91.87	484.71	30 / 4.14	19/2,48	28.96	1 119	719	1.838	171.18	0.07208	2 500
ROUGE	900	456.06	31.54	487.6	45 / 3,59	7 / 2.40	28.73	1 263	247	1 510	108.96	0.06351	2 000
CANARI	900	456.06	59.1	515.6	54 / 3.28	7 / 3.28	29.52	1 263	461	1 724	140.95	0.06351	2 000
RAIL	954	483.42	33.42	516.84	45 / 3,70	7 / 2.47	29.61	1 339	262	1 601	115.63	0.05992	2 000
Oiseau de chat	954	483.42	13.42	496.84	36 / 4.14	1/4.14	28.95	1 333	105	1 438	87.65	0.05962	2 500
CARDINAL	954	483.42	62.65	546.07	54 / 3.38	7 / 3.38	30.42	1 339	490	1 829	149.36	0.05992	2 500
Ortlan	1 033,5	523.68	36.19	559.87	45 / 3,85	7 / 2.57	30.81	1451	283	1 734	123.1	0.05531	2 000
Déchirure	1 033,5	523.68	14.51	538.19	36 / 4.30	1/4.30	30.12	1 443	113	1 556	94.93	0.05504	2 000
COURLIS	1 033,5	523.68	67.87	591.55	54 / 3,52	7 / 3,52	31.68	1451	530	1 981	161.8	0.05531	2 000
Bluejay	1 113	563.93	39.03	602.96	45/4,00	7 / 2.66	31.98	1 563	385	1 868	132.63	0.05136	2 500
BOUVREUIL	1 113	563.93	71.55	635.48	54 / 3,65	19/2,19	32.85	1 570	580	2 1330	174.41	0.05161	2 000
BRUANT	1 192,5	604.26	41.55	645.81	45 / 4.14	7 / 2.76	33.12	1 674	327	2 001	141.79	0.04793	2.500
Grackle	1 192,5	604.26	76.58	680.84	54 / 3.77	19/2,27	33.97	1 682	600	2 282	188.38	0.04817	2 000
BUTOR	1 272	644.51	44.52	689.03	45 / 4.27	7 / 2.85	34.17	1 785	349	2 134	151.48	0.04494	2 500
FAISAN	1 272	644.51	81.63	726.19	54 / 3,90	19/2,34	35.1	1 795	638	2 433	194	0.04516	2.000
ALOUETTE	1 272	644.51	17.87	662.38 731.94	36 / 4.78	1/4,78	33.42	1.777	140	1.917	115.85	0.04472	2 000
LOUCHE	1 351,5	684.84 684.84	47.1	662.38 731.94	45 / 4.40	7 / 2.92	35.16	1 898	368	2 266	160.7	0.0423	2 000
Martin	1 351,5	684.84 684.84	88.71	771.55 775.42	54 / 4.02	19/2,41	36.17	1 906	679	2 585	206.05	0.0425	2 000
Bobolink	1 431	725.1	50.32	771.55 775.42	45 / 4.53	7 / 3.02	36.24	2 009	393	2 402	170.71	0.03994	2 000
PLUVIER	1 431	725.1	91.87	816.97	54 / 4.14	19/2,48	37.24	2 019	719	2 738	218.24	0.04013	2 500
Cuvetterie	1 510,5	765.35	52.9	818.25	45 / 4.65	7 / 3.10	37.2	2 120	414	2 534 2 890 2 667 3 042 222	177.89	0.03784	2 000
PERROQUET	1 510,5	765.35	96.84	862.19	54 / 4.25	19/2,55	38.25	2 131	759		230.2	0.03802	2 000
VANNEAU	1 590	805.68	55.48 102.13	861.16	45 / 4.77	7 / 3.18	38.16	2 232 2 243	435 799		187.02	0.03595	2 000
FAUCON	1 590	805.68	55.48 102.13	907.81	54 / 4.36	19/2,62	39.26	2 232 2 243	435 799		242.55	0.03613	2 000
GROUSE	80	40.52	14.13	54.65	8/2,54	1/4,24	9.32	112	110		23.6	0.7115	2 500
PÉTREL	101.8	51.61	30.06	81.67	12/2,34	7 / 2.34	11.71 12.22 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2 000 2 000 2 000 2 000 2 000 3 000 2 500 3.000
MINORQUE	110.8	56.13	32.77	88.9	12/2,44	7 / 2.44					51,25 61,7 72,55 78,5 84,8 128,8 93.9	0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705
Gaze	134.6	68.19	39.81	108	12/2,69	7 / 2.69
GUINÉE Dotterel Foulard	159	80.58	46.97	127.55	12/2,92	7 / 2.92	14.63 15.42 16.03 18.14 16.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12/3,08	7 / 3.08
	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3,20 18/2,86 12 / 3,37	7 / 3,20 19 / 2,48 7 / 3,37
BRAHMA Cochin	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3,20 18/2,86 12 / 3,37	7 / 3,20 19 / 2,48 7 / 3,37

ACSR / AW

Produit: Conducteurs en aluminium

Normes: ASTM B 549

Dessin typique:

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
SWANATE	4	21.16	5.35	26.51	7 / 1.96	1/2,61	6.53	58	35	93	10.16	1.249	2 000
MOINEAU	2	33.61	5.61	39.22	6 / 2.67	1/2,67	8.01	92	37	129	12.31	0.8079	2 000
Apparier	2	33.61	8.52	42.13	7 / 2.47	1/3,30	8.24	92	56	148	15.6	0.7861	2 000
Roupler	1	42.39	7.1	49.49	6/2,00	1/3,00	9	116	47	163	15.34	0.6404	2 500
CORBEAU	1/0	53.48	8.9	62.38	6 / 3.37	1/3,37	10.11	147	59	206	18.78	0.5078	2 000
CAILLE	2/0	67.42	11.23	78.65	6 / 3.78	1/3,78	11.34	185	74	259	22.85	0.4028	3 000
PIGEON	3/0	85.03	14.19	99.22	6 / 4.25	1/4,25	12.75	233	94	327	28.03	0.3193	2 500
MANCHOT	4/0	107.23	17.87	125.1	6 / 4.77	1/4,77	14.31	294	118	412	34.15	0.2532	2 000
JASEUR	266.8	135.16	7.48	142.64	16 / 3.09	1/3,09	15.45	373	49	422	30.03	0.2094	2 000
Merlin	336.4	170.45	9.48	119.93	16 / 3.47	1/3,47	17.35	470	62	532	37.66	0.166	2 500
LINOTTE	336.4	170.45	21.81	198.26	26 / 2.89	7 / 2.25	18.31	472	184	656	59.95	0.161	2 500
LORIOT	336.4	170.45	39.81	210.26	30 / 2.69	7 / 2.69	18.83	473	264	737	74.65	0.1578	2 000
Chickadee	397.5	201.42	11.16	212.58	16 / 3.77	1/3,77	18.85	555	74	629	43.62	0.1405	2 500
IBIS	397.5	201.42	32.77	234.19	26 / 3.14	7 / 2.44	19.88	558	217	775	69.8	0.1363	2 000
ALOUETTE	397.5	201.42	46.97	248.39	30 / 2.92	7 / 2.92	20.44	560	311	871	87.19	0.1335	2 500
PÉLICAN	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	88	754	50.86	0.1171	2 000
VACILLER	477	241.68	31.29	272.97	24 / 3,58	7 / 2.39	21.49	670	207	877	74.35	0.1148	3 000
FAUCON	477	241.68	39.42	281.10	26 / 3.44	7 / 2.67	21.8	670	261	931	83.87	0.1136	3 500
HEN	477	241.68	56.39	298.07	30 / 3.20	7/3,20	22.4	671	373	1 044	103.63	0.1113	2 000
BALBUZARD	556.5	282	15.68	297.68	18/4,47	1/4,47	22.35	777	103	880	58.73	0.1003	2 000
PERRUCHE	556.5	282	36.58	318.58	24 / 3.87	7 / 2,58	23.22	781	242	1 023	85.64	0.0984	2 500
COLOMBE	556.5	282	45.94	327.94	26 / 3.72	7 / 2.89	23.55	781	304	1 085	97.6	0.0973	3 000
AIGLE	556.5	282	65.81	347.8	30 / 3.46	7 / 3.46	24.21	783	436	1 219	118.96	0.0954	3 500
PAON	605	306.58	39.74	346.32	24 / 4.03	7 / 2.69	24.2	840	263	1 112	93.08	0.0905	2 500
PIGEONNEAU	605	306.58	49.94	356.52	26 / 3.87	7 / 3.01	24.51	850	330	1 180	104.89	0.0895	3 000
Canard à bois	605	306.58	71.55	378.13	30 / 3.61	7 / 3.61	25.25	851	474	1 325	126.53	0.0877	3 000
Oiseau de roi	636	322.26	17.9	340.16	18/4,78	1/4,78	23.88	889	118	1 007	66.64	0.0978	2 000
TOUR	636	322.26	41.81	364.07	24 / 4.14	7 / 2.76	24.84	893	277	1 170	97.88	0.0861	2 500
GROS BEC	636	322.26	52.45	374.7	26 / 3.97	7 / 3.09	25.15	893	347	1 240	110.21	0.0852	2 500
Scot	636	322.26	75.22	397.48	30 / 3.70	7 / 3.70	25.88	895	498	1 393	130.29	0.0834	3 000
RAPIDE	636	322.26	8.96	331.22	36 / 3.38	1/3,38	23.62	888	59	947	60.36	0.0886	2 000
FLAMANT	666.6	337.74	43.81	381.55	24 / 4.23	7 / 2.82	25.4	936	290	1 226	102.57	0.0821	2 500
Faillite	666.6	337.74	55.03	392.77	26 / 4.07	7 / 3.16	25.76	936	364	1 300	115.57	0.0813	2 500
PILOTIS	715.5	362.58	46.97	409.55	24 / 4.39	7 / 2.92	26.31	1 005	311	1.316	110.04	0.0765	2 000

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
ÉTOURNEAU	715.5	362.58	59.03	421.61	26 / 4.21	7 / 3.28	26.68	1 005	391	1 396	122.35	0.0757	2 500
Redwing	715.5	362.58	82.58	445.16	30 / 3,92	19/2,35	27.43	1 006	547	1 553	148.31	0.0743	2 000
STERNE	795	402.84	27.87	430.71	45 / 3,38	7 / 2.25	27.03	1 116	184	1 300	95.44	0.0702	2 500
Coiffeur	795	402.84	52.19	455.03	54 / 3.08	7 / 3.08	27.72	1 116	345	1 461	122.77	0.0689	3 000
COUCOU	795	402.84	52.19	455.03	24 / 4.62	7 / 3.08	27.74	1 116	345	1 461	122.77	0.0689	2 000
CANARD	795	402.84	65.61	468.45	26 / 4.44	7 / 3.45	28.11	1 116	434	1 550	135.96	0.0681	2 000
FOULQUE	795	402.84	11.16	414	36 / 3.77	1/3,77	26.41	1 1110	74	1 184	74.09	0.0709	3 000
MALLARD	795	402.84	91.87	494.71	30 / 4.14	19/2,48	28.96	1 119	609	1 728	164.91	0.0669	2 500
ROUGE	900	456.06	31.54	487.6	45 / 3,59	7 / 2.4	28.73	1 263	209	1 472	107.09	0.082	2 000
CANARI	900	456.06	59.1	515.16	54 / 3.28	7 / 3.28	29.52	1 263	391	1 654	137.34	0.0808	2 000
RAIL	954	483.42	33.42	516.84	45 / 3,70	7 / 2.47	29.61	1 339	221	1 560	113.26	0.0585	2 000
Oiseau de chat	954	483.42	13.42	496.84	36 / 4.14	1/4.14	28.95	1 333	88	1 421	86.36	0.0591	2 500
CARDINAL	954	483.42	62.65	546.07	54 / 3.38	7 / 3.38	30.42	1 339	414	1 753	145.59	0.0574	2 500
Ortlan	1 033,5	523.68	36.19	559.67	45 / 3,85	7 / 2.57	30.81	1451	239	1 690	120.55	0.054	2 000
Tanage	1 033,5	523.68	14.51	538.19	36 / 4.30	1/4.30	30.12	1 443	96	1 539	93.52	0.0545	2 000
COURLIS	1 033,5	523.68	67.87	591.55	54 / 3,52	7 / 3,52	31.68	1451	449	1 900	155.16	0.053	2 000
Bluejay	1 113	563.93	39.03	602.96	45/4,00	7 / 2.66	31.98	1 563	258	1 821	129.88	0.0502	2 500
BRUANT	1 192,5	804.26	41.55	645.81	45 / 4.14	7 / 2.76	33.12	1 874	275	1 949	138.86	0.0468	2 500
Grackle	1 192,5	804.26	76.58	680.84	54 / 3.77	19/2,27	33.97	1 562	508	2 190	179	0.0462	2 000
BUTOR	1 272	644.51	44.52	689.03	45 / 4.27	7 / 2.85	34.17	1 785	295	2 080	148.34	0.0439	2 500
FAISAN	1 272	644.51	81.86	726.19	54 / 3,90	19/2,34	35.1	1 795	541	2 336	188.43	0.0433	2 000
	1 272	644.51	17.87	662.38	36 / 4.78	1/4,78	33.42	1 777	118	1 895	113.94	0.0443	2 000
LOUCHE	1.351.5	684.84	47.1	731.94	45 / 4.40	7 / 2.92	35.16	1 908	312	2 210	157.39	0.0413	2 000
Martin	1 351,5	684.84	86.71	771.55	54 / 4.02	19/2,41	36.17	1 906	575	2 481	200.13	0.0407	2 500
8080iinx	1 431	725.1	50.32	775.42	45 / 4.53	7 / 3.02	36.24	2 019	333	2 342	167.16	0.039	2 000
PLUVIER	1 431	725.1	91.87	816.97	54 / 4.14	19/2,48	37.24	2 019	609	2 628	211.97	0.0385	2 500
Cuvetterie	1 510,5	765.35	52.90	818.25	45 / 4.65	7 / 3.10	37.20	2 120	350	2 470	176.19	0.0370	2 000
PERROQUET	1 510,5	765.35	96.84	862.19	54 / 4.25	19/2,55	38.25	2 131	642	2 773	223.59	0.0364	2 500
VANNEAU	1 590	805.68	55.48	861.16	45 / 4.77	7 / 3.18	38.16	2 232	367	2 599	185.24	0.0351	2 000
FAUCON	1 590	805.68	102.13	907.81	54 / 4.36	19/2,62	39.26	2 243	677	2 920	235.58	0.0345	2 000
GROUSE	80.0	40.54	14.13	54.67	8/2,54	1/4,242	9.32	111	93	204	21.70	0.6358	2 500
PÉTREL	101.8	51.58	30.08	81.66	12/2,339	7 / 2.339	11.70	141	201	342	44.00	0.4687	2 000
MINORQUE	110.8	56.14	32.76	88.90	12/2,441	7 / 2.441	12.20	154	219	373	47.92	0.4306	2 000
Gaze	134.6	62.80	39.78	102.58	12/2,69	7 / 2.69	13.45	187	266	453	57.80	0.3535	2 000
GUINÉE	159.0	80.57	47.00	127.57	12/2,924	7 / 2.924	14.62	221	314	535	67.98	0.3000	2 000
Dotterel	176.9	89.64	52.29	141.93	12 / 3.084	7 / 3.084	15.42	246	349	595	75.20	0.2697	3 500
Foulard	190.8	96.68	56.4	153.08	12/3,203	7 / 3.203	16.01	265	377	642	81.11	0.2500	3 000
BRAHMA	203.2	103.00	91.93	194.93	16/2,863 12/3,371	19/2,482 7 / 3.371	18.13	283	617	900	120.46 88.06	0.2160	2 500
Cochin	211.3	107.1	62.47	169.67	16/2,863 12/3,371	19/2,482 7 / 3.371	16.85	294	417	711	120.46 88.06	0.2257	3 000

sur:

En vertu d'un:

Chef d'orchestre d'égard de la baisse Conducteurs aériens groupés (ABC)

*code de vérification

Conducteurs AAC à haute conductivité pour la transmission de puissance

1. Tension et application du système

2. Capacité de transport de courant (intensité admissible)

3. Taille et toronnage des conducteurs

4. Résistance mécanique et envergure

5. Conditions environnementales

6. Environnement d'installation et matériel

7. Normes et spécifications

Spécifications techniques

Applications typiques

À PROPOS DE NOUS

PRODUITS

CONTACTEZ-NOUS
