abc

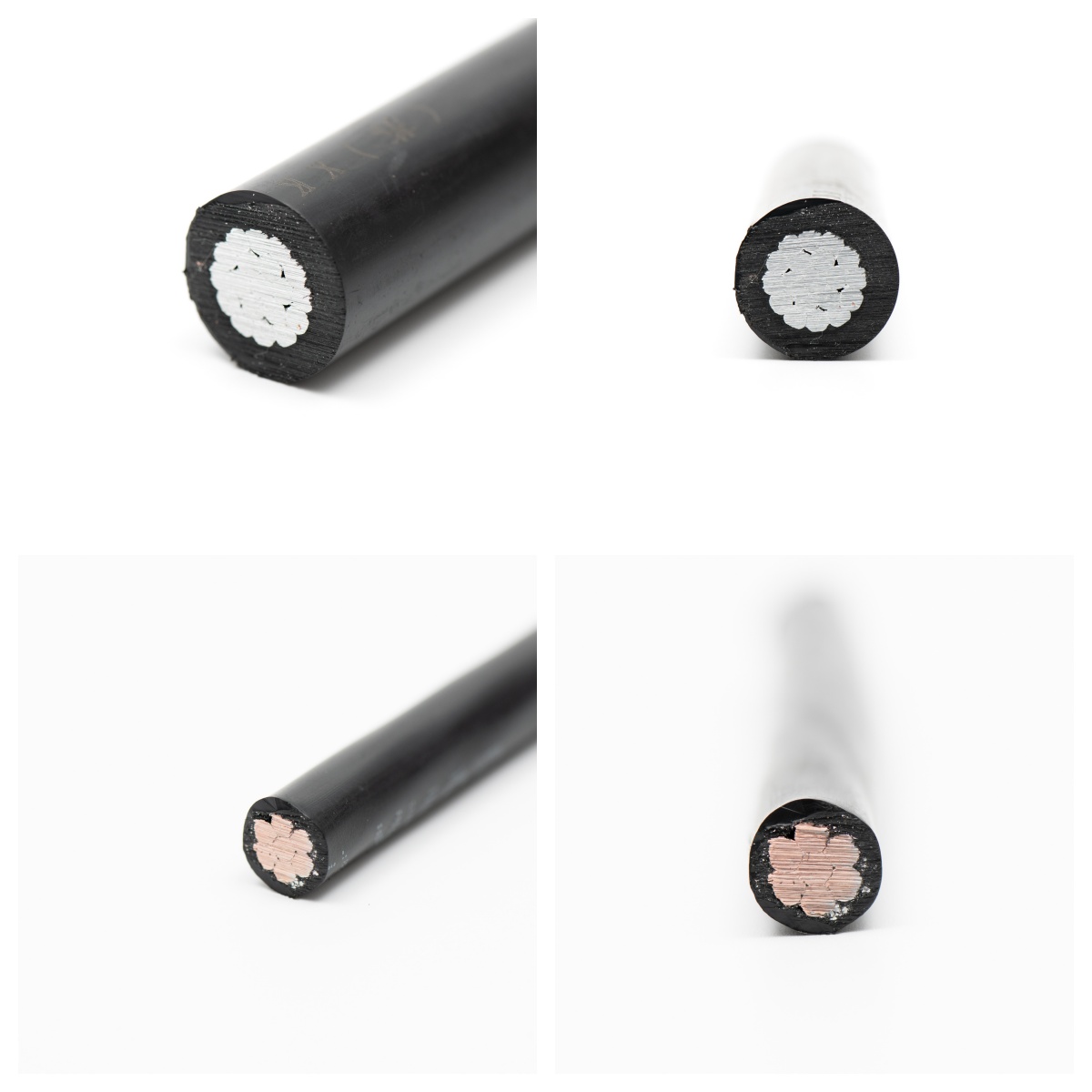

East Energy Electrical Engineering se spécialise dans la fabrication hautes performances de conducteurs groupés aériens (ABC) avec isolation XLPE , conçus pour une transmission d'énergie aérienne sûre et efficace dans les secteurs urbains, ruraux et industriels. Nos produits ABC intègrent de haute pureté des conducteurs en aluminium (H68 Al) et des messagers neutres en alliage d'aluminium , associés à une isolation en polyéthylène réticulé (XLPE) qui résiste à des températures extrêmes de -40°C à +90°C.
Nous accordons la priorité à la précision à chaque étape de production, en adhérant à des normes strictes telles que IEC 60502 , CENELEC HD 626 et ASTM B231 , garantissant que la tolérance du diamètre des conducteurs est contrôlée à ± 0,1 mm. Les conducteurs sont dotés d'un câblage concentrique (7 conducteurs pour ≤50 mm², 19 conducteurs pour 50 à 150 mm²) pour une durabilité mécanique améliorée, tandis que la conception du faisceau intégré élimine le besoin de structures de support séparées.
Pour répondre aux divers besoins du projet, nous proposons une personnalisation complète des paramètres clés : les sections transversales vont de 10 mm² à 400 mm², les configurations de faisceaux (Duplex 2x16+1x16, Triplex 3x25+1x25, etc.) et les matériaux d'isolation (XLPE/HDPE). Nous fournissons également des services OEM pour nous aligner sur les normes régionales spécifiques ou les exigences de marque des clients, ce qui rend notre ABC adapté aux réseaux électriques basse tension (0,6/1 kV) et moyenne tension (11 kV/33 kV).
| Norme | de valeur | du paramètre |
|---|---|---|
| Tension nominale | 0,6 / 1kV | CENELEC HD 626 |
| Conducteur | H68 AL (phase / rue), alliage Al (neutre) | ASTM B231 |
| Isolation | XLPE / PE (90 ° C max) | IEC 60502 |
| Configurations de groupe | Duplex (2x16 + 1x16), triplex (3x25 + 1x25) | Personnalisable |
| Plage de section transversale | 10–400 mm² | HD 626 |
| Température de fonctionnement. | -40 ° C à + 90 ° C | En 50618 |
| Attribut | HD 626 ABC | Câbles traditionnels |
|---|---|---|
| Vitesse d'installation | 30% plus rapide (faisceau pré-assemblé) | Plus lent (câblage séparé) |
| Charge de tour | Réduction de 40% (conception légère) | Coût structurel plus élevé |
| Durée de vie | Plus de 25 ans (résistant à la corrosion) | 15 à 20 ans (noyau en acier) |
| Conformité à la sécurité | CENELEC HD 626 / IEC 60502 | Normes variables |
| Scénario | avantage | technique |
|---|---|---|
| Complexes de construction | Distribution d'énergie intégrée à la façade | Intégration esthétique + affaissement réduit |
| Quartiers historiques | Lignes aériennes de rue étroites | Conception compacte (Ø≤20 mm) |
| Stations côtières | Exposition aux airs de sel | Résistance à la corrosion de 25 ans |
| Microgers renouvelables | Éclairage architectural à énergie solaire | Isolation XLPE résistant aux UV |

Propriété | Valeur |
Épaisseur d'isolation | 1,5 mm - 3,5 mm (XLPE / HDPE) |
Résistance à la traction | 1000–1500 n / mm² (fil de messagerie) |
Résistance | 1,12 Ω / km (pour 50 mm² al) |
Poids | 150–600 kg / km (varie selon la taille) |
Notre ABC combine une couche d'oxyde naturel sur les conducteurs en aluminium avec une isolation XLPE résistante aux UV , formant une barrière robuste contre les pluies acides, les brouillards salins et la pollution. Cette conception prolonge la durée de vie du produit à plus de 25 ans , dépassant de loin les 15 à 20 ans des câbles à âme en acier traditionnels. Il est validé pour les zones côtières et les zones à forte humidité, garantissant des performances fiables dans des environnements difficiles.
Tous les produits répondent aux normes de sécurité mondiales, notamment les certifications CE , RoHS et ISO 9001 . La conception du faisceau isolé minimise les risques de court-circuit et de contact accidentel, ce qui la rend idéale pour les zones densément peuplées. Le respect des normes régionales garantit une intégration transparente dans les systèmes électriques locaux.
Électrification rurale : légère et facile à déployer dans les zones reculées avec une infrastructure limitée, prenant en charge les projets hors réseau et micro-réseau.
Distribution urbaine : la conception compacte s'adapte aux rues étroites et aux complexes immobiliers, permettant une intégration esthétique avec les façades urbaines.
Zones côtières et tropicales : une isolation résistante à l'air salin et des conducteurs résistants à la corrosion fonctionnent de manière fiable dans des environnements salins et très humides.
Réseaux d'énergie renouvelable : l'isolation XLPE résistante aux UV connecte les parcs solaires/éoliens aux réseaux principaux, avec une capacité actuelle jusqu'à 600 A s'adaptant à une production d'énergie renouvelable variable.
Critique pour la performance : ABC ne doit pas être enterré , même dans des conduits. Il est conçu exclusivement pour une installation aérienne, tirant parti du fil messager (âme en acier ou en alliage d'aluminium) pour le support mécanique.
En tant que fabricant basé en Chine avec plus d'une décennie d'expérience, nous contrôlons l'ensemble de la chaîne de production, depuis les matériaux des câbles (XLPE, alliages d'aluminium) jusqu'aux produits finis. Notre usine garantit une qualité constante grâce à des équipements de test avancés, vérifiant des paramètres tels que l'épaisseur de l'isolation (1,5 à 3,5 mm) et la résistance à la traction (1 000 à 1 500 N/mm² pour les fils messagers).
Nous détenons des certifications complètes, notamment CNCA-CP-0001 (Chine obligatoire), IEC 61089 et BS 7870 , garantissant que notre ABC répond aux normes mondiales les plus strictes. Cette conformité élimine les barrières à l'exportation vers plus de 50 pays, soutenue par un service client multilingue (anglais, espagnol, français, russe, etc.).
Au-delà de la fourniture de produits, nous proposons des conseils en matière de projets d'ingénierie , aidant les clients à sélectionner la bonne taille de conducteur, la configuration du faisceau et le plan d'installation. Notre équipe après-vente fournit des conseils techniques et nous maintenons un stock de spécifications communes pour une livraison rapide.
La capacité de courant varie selon la taille et la configuration du conducteur. Par exemple, un conducteur en aluminium de 50 mm² supporte jusqu'à 140 A (ambiante 25 °C, température maximale du conducteur 70 °C), tandis que des tailles plus grandes (par exemple, 120 mm²) atteignent 250 A. Pour les modèles moyenne tension (11 kV), la capacité peut aller jusqu'à 600 A : contactez notre équipe pour des calculs personnalisés.
Oui. Nous proposons des versions spécialisées pour les environnements extrêmes :
Zones à haute température : isolation XLPE conçue pour un fonctionnement à +90 °C.
Zones sujettes aux orages : Produits testés pour les niveaux isocérauniques jusqu'à 180 jours d'orage/an.
Climats froids : Les conducteurs restent flexibles à -40°C, adaptés aux régions du nord.
Absolument. Nous fournissons des services OEM pour les tailles de conducteurs, les couleurs d'isolation et les configurations de faisceaux. Une marque personnalisée (logos clients sur l'emballage ou les étiquettes des produits) est disponible pour les commandes groupées, sans quantité minimale pour les personnalisations standard.
Les modèles ABC standard (par exemple, 0,6/1 kV, 16 à 120 mm²) sont en stock, avec une livraison sous 1 à 2 semaines. Les commandes personnalisées ou de gros volumes (plus de 100 km) prennent 3 à 4 semaines, selon les spécifications.
East Energy Electrical Engineering se spécialise dans la fabrication hautes performances de conducteurs groupés aériens (ABC) avec isolation XLPE , conçus pour une transmission d'énergie aérienne sûre et efficace dans les secteurs urbains, ruraux et industriels. Nos produits ABC intègrent de haute pureté des conducteurs en aluminium (H68 Al) et des messagers neutres en alliage d'aluminium , associés à une isolation en polyéthylène réticulé (XLPE) qui résiste à des températures extrêmes de -40°C à +90°C.
Nous accordons la priorité à la précision à chaque étape de production, en adhérant à des normes strictes telles que IEC 60502 , CENELEC HD 626 et ASTM B231 , garantissant que la tolérance du diamètre des conducteurs est contrôlée à ± 0,1 mm. Les conducteurs sont dotés d'un câblage concentrique (7 conducteurs pour ≤50 mm², 19 conducteurs pour 50 à 150 mm²) pour une durabilité mécanique améliorée, tandis que la conception du faisceau intégré élimine le besoin de structures de support séparées.
Pour répondre aux divers besoins du projet, nous proposons une personnalisation complète des paramètres clés : les sections transversales vont de 10 mm² à 400 mm², les configurations de faisceaux (Duplex 2x16+1x16, Triplex 3x25+1x25, etc.) et les matériaux d'isolation (XLPE/HDPE). Nous fournissons également des services OEM pour nous aligner sur les normes régionales spécifiques ou les exigences de marque des clients, ce qui rend notre ABC adapté aux réseaux électriques basse tension (0,6/1 kV) et moyenne tension (11 kV/33 kV).
| Norme | de valeur | du paramètre |
|---|---|---|
| Tension nominale | 0,6 / 1kV | CENELEC HD 626 |
| Conducteur | H68 AL (phase / rue), alliage Al (neutre) | ASTM B231 |
| Isolation | XLPE / PE (90 ° C max) | IEC 60502 |
| Configurations de groupe | Duplex (2x16 + 1x16), triplex (3x25 + 1x25) | Personnalisable |
| Plage de section transversale | 10–400 mm² | HD 626 |
| Température de fonctionnement. | -40 ° C à + 90 ° C | En 50618 |
| Attribut | HD 626 ABC | Câbles traditionnels |
|---|---|---|
| Vitesse d'installation | 30% plus rapide (faisceau pré-assemblé) | Plus lent (câblage séparé) |
| Charge de tour | Réduction de 40% (conception légère) | Coût structurel plus élevé |
| Durée de vie | Plus de 25 ans (résistant à la corrosion) | 15 à 20 ans (noyau en acier) |
| Conformité à la sécurité | CENELEC HD 626 / IEC 60502 | Normes variables |
| Scénario | avantage | technique |
|---|---|---|
| Complexes de construction | Distribution d'énergie intégrée à la façade | Intégration esthétique + affaissement réduit |
| Quartiers historiques | Lignes aériennes de rue étroites | Conception compacte (Ø≤20 mm) |
| Stations côtières | Exposition aux airs de sel | Résistance à la corrosion de 25 ans |
| Microgers renouvelables | Éclairage architectural à énergie solaire | Isolation XLPE résistant aux UV |

Propriété | Valeur |
Épaisseur d'isolation | 1,5 mm - 3,5 mm (XLPE / HDPE) |
Résistance à la traction | 1000–1500 n / mm² (fil de messagerie) |
Résistance | 1,12 Ω / km (pour 50 mm² al) |
Poids | 150–600 kg / km (varie selon la taille) |
Notre ABC combine une couche d'oxyde naturel sur les conducteurs en aluminium avec une isolation XLPE résistante aux UV , formant une barrière robuste contre les pluies acides, les brouillards salins et la pollution. Cette conception prolonge la durée de vie du produit à plus de 25 ans , dépassant de loin les 15 à 20 ans des câbles à âme en acier traditionnels. Il est validé pour les zones côtières et les zones à forte humidité, garantissant des performances fiables dans des environnements difficiles.
Tous les produits répondent aux normes de sécurité mondiales, notamment les certifications CE , RoHS et ISO 9001 . La conception du faisceau isolé minimise les risques de court-circuit et de contact accidentel, ce qui la rend idéale pour les zones densément peuplées. Le respect des normes régionales garantit une intégration transparente dans les systèmes électriques locaux.
Électrification rurale : légère et facile à déployer dans les zones reculées avec une infrastructure limitée, prenant en charge les projets hors réseau et micro-réseau.
Distribution urbaine : la conception compacte s'adapte aux rues étroites et aux complexes immobiliers, permettant une intégration esthétique avec les façades urbaines.
Zones côtières et tropicales : une isolation résistante à l'air salin et des conducteurs résistants à la corrosion fonctionnent de manière fiable dans des environnements salins et très humides.
Réseaux d'énergie renouvelable : l'isolation XLPE résistante aux UV connecte les parcs solaires/éoliens aux réseaux principaux, avec une capacité actuelle jusqu'à 600 A s'adaptant à une production d'énergie renouvelable variable.
Critique pour la performance : ABC ne doit pas être enterré , même dans des conduits. Il est conçu exclusivement pour une installation aérienne, tirant parti du fil messager (âme en acier ou en alliage d'aluminium) pour le support mécanique.
En tant que fabricant basé en Chine avec plus d'une décennie d'expérience, nous contrôlons l'ensemble de la chaîne de production, depuis les matériaux des câbles (XLPE, alliages d'aluminium) jusqu'aux produits finis. Notre usine garantit une qualité constante grâce à des équipements de test avancés, vérifiant des paramètres tels que l'épaisseur de l'isolation (1,5 à 3,5 mm) et la résistance à la traction (1 000 à 1 500 N/mm² pour les fils messagers).
Nous détenons des certifications complètes, notamment CNCA-CP-0001 (Chine obligatoire), IEC 61089 et BS 7870 , garantissant que notre ABC répond aux normes mondiales les plus strictes. Cette conformité élimine les barrières à l'exportation vers plus de 50 pays, soutenue par un service client multilingue (anglais, espagnol, français, russe, etc.).
Au-delà de la fourniture de produits, nous proposons des conseils en matière de projets d'ingénierie , aidant les clients à sélectionner la bonne taille de conducteur, la configuration du faisceau et le plan d'installation. Notre équipe après-vente fournit des conseils techniques et nous maintenons un stock de spécifications communes pour une livraison rapide.
La capacité de courant varie selon la taille et la configuration du conducteur. Par exemple, un conducteur en aluminium de 50 mm² supporte jusqu'à 140 A (ambiante 25 °C, température maximale du conducteur 70 °C), tandis que des tailles plus grandes (par exemple, 120 mm²) atteignent 250 A. Pour les modèles moyenne tension (11 kV), la capacité peut aller jusqu'à 600 A : contactez notre équipe pour des calculs personnalisés.
Oui. Nous proposons des versions spécialisées pour les environnements extrêmes :
Zones à haute température : isolation XLPE conçue pour un fonctionnement à +90 °C.
Zones sujettes aux orages : Produits testés pour les niveaux isocérauniques jusqu'à 180 jours d'orage/an.
Climats froids : Les conducteurs restent flexibles à -40°C, adaptés aux régions du nord.
Absolument. Nous fournissons des services OEM pour les tailles de conducteurs, les couleurs d'isolation et les configurations de faisceaux. Une marque personnalisée (logos clients sur l'emballage ou les étiquettes des produits) est disponible pour les commandes groupées, sans quantité minimale pour les personnalisations standard.
Les modèles ABC standard (par exemple, 0,6/1 kV, 16 à 120 mm²) sont en stock, avec une livraison sous 1 à 2 semaines. Les commandes personnalisées ou de gros volumes (plus de 100 km) prennent 3 à 4 semaines, selon les spécifications.
Code: ABC 0,6 / 1kV.
Normes : HD 626 S1 : 1996 Partie 5-Section D, AMKA (SFS 2200).

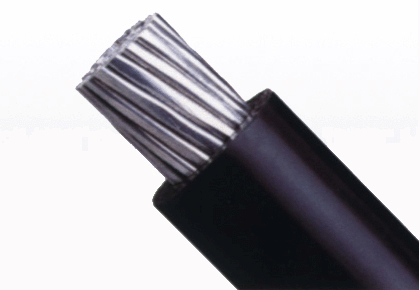

Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre: conducteurs en aluminium.
Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Défini pour une température ambiante de 25 ℃ et max .
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |
LV-ABC Lignes avec messager neutre isolé
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)
Construction: Conducteurs en aluminium avec isolation XLPE.
Application : Les conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments électriques et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre de noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | Max. | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.
Dimensions des conducteurs de messager neutres
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Défini pour une température ambiante de 30 ℃ et max.
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
3 × 25 + 54,6 | 30.0 |
3 × 35 + k × 16 + 54,6 | 33.0 |
3 × 50 + k × 16 + 54,6 | 36.0 |
3 × 70 + k × 16 + 54,6 | 37.5 |
3 × 70 + k × 25 + 54,6 | 40.0 |
3 × 70 + k × 16 + 70 | 41.0 |
3 × 95 + K × 16 + 70 | 44.0 |
3 × 120 + k × 16 + 70 | 46.0 |
3 × 120 + k × 16 + 95 | 47.0 |
3 × 150 + k × 16 + 70 | 48.0 |
3 × 150 + k × 16 + 95 | 49.0 |
* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).
Lignes MV-ABC avec messager neutre isolé
Code: ABC 11KV.
Normes: sans 1713.
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre : un conducteur en acier galvanisé échoué avec isolation XLPE.
Application : Les conducteurs groupés aériens doivent être adaptés à un fonctionnement continu à l'extérieur dans les zones tropicales à des altitudes allant jusqu'à 2 200 m au-dessus du niveau de la mer, une humidité allant jusqu'à 90 %, une température ambiante moyenne de +30 ℃ avec un minimum de - 1 ℃ et un maximum de +4 ℃ en plein soleil, des conditions de forte salinité le long de la côte et des niveaux isocérauniques allant jusqu'à 180 jours d'orage par an.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Caractéristiques du conducteur de phase
1 | Taille du conducteur | mm² | 70 | 95 | 185 |
2 | Diamètre sur conducteur.nominal | MM | 9.3-10.2 | 11.6 | 16.4 |
3 | Épaisseur de diélectrique.Nominal | MM | 3.4 | 3.4 | 3.4 |
Minimum à un point | MM | 2.96 | 2.96 | 2.96 | |
4 | Diamètre sur l'isolation. nominal | MM | 16.1-17.0 | 21.3 | 25.9 |
5 | Diamètre sur l'écran de base semi-conducteur . nominal | MM | 18.1-19 | 23.3 | 27.9 |
6 | Épaisseur de ruban de cuivre.Nominal | MM | 0.15 | 1.15 | 2.15 |
7 | Épaisseur de gaine. | MM | 1.8 | 1.8 | 1.8 |
Minimum à un point | MM | 1.43 | 1.43 | 1.51 | |
8 | Taille caténaire | mm² | 50 | 50 | 70 |
9 | Diamètre global du bundle.Nominal | MM | 55.7 | 67.8 | 79.2 |
10 | Masse nominale | kg / m | 2.64 | 3.25 | 4.65 |
Soutenir les caractéristiques caténaires
1 | Taille caténaire | mm² | 50 | 70 |
2 | Nombre de fils | 7 | 7 | |
3 | Taille du fil (diamètre) | MM | 3.0 | 3.6 |
4 | Résistance à la traction minimale de chaque fil | KN | 9.26 | 13.13 |
5 | Allongement à la pause. minimum | % | 3.5 | 4.0 |
6 | Épaisseur de revêtement protecteur | |||
Nominal | MM | 1.2 | 1.2 | |
Minimum à un point | MM | 0.96 | 1.96 | |
7 | Impusehsandvoag E1.250S | 21KV / 5min | 21KV / 5min |
Code: ABC 0,6 / 1kV.
Normes : HD 626 S1 : 1996 Partie 5-Section D, AMKA (SFS 2200).
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre: conducteurs en aluminium.
Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Défini pour une température ambiante de 25 ℃ et max .
Coupe transversale | Diamètre du conducteur | Épaisseur de l'isolation | Diamètre du noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
1 × 16 + 25 | 15 |
3 × 16 + 25 | 22 |
4 × 16 + 25 | 22 |
3 × 25 + 35 | 26 |
4 × 25 + 35 | 26 |
3 × 35 + 50 | 30 |
3 × 50 + 70 | 35 |
3 × 70 + 95 | 41 |
3 × 120 + 95 | 47 |
LV-ABC Lignes avec messager neutre isolé
Code: ABC 0,6 / 1kV.
Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)
Construction: Conducteurs en aluminium avec isolation XLPE.
Application : Les conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments électriques et leurs réseaux internes.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Dimensions des conducteurs de phase
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre de noyau | Capacité de charge actuelle | Charge de rupture | |||
(mm²) | min. | Max. | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.
Dimensions des conducteurs de messager neutres
Coupe transversale | Conductor Diamètre | Épaisseur Isolation | Diamètre du noyau | Capacité de charge actuelle | Rupture Charger | |||
(mm²) | min. | tolérance | Nom. | min. | min. | Max. | (UN*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Défini pour une température ambiante de 30 ℃ et max.
Dimensions du paquet de câbles
Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public + Section transversale neutre (mm²) | Diamètre du faisceau Env. (mm) |
3 × 25 + 54,6 | 30.0 |
3 × 35 + k × 16 + 54,6 | 33.0 |
3 × 50 + k × 16 + 54,6 | 36.0 |
3 × 70 + k × 16 + 54,6 | 37.5 |
3 × 70 + k × 25 + 54,6 | 40.0 |
3 × 70 + k × 16 + 70 | 41.0 |
3 × 95 + K × 16 + 70 | 44.0 |
3 × 120 + k × 16 + 70 | 46.0 |
3 × 120 + k × 16 + 95 | 47.0 |
3 × 150 + k × 16 + 70 | 48.0 |
3 × 150 + k × 16 + 95 | 49.0 |
* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).
Lignes MV-ABC avec messager neutre isolé
Code: ABC 11KV.
Normes: sans 1713.
Construction: Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.
Messager neutre : un conducteur en acier galvanisé échoué avec isolation XLPE.
Application : Les conducteurs groupés aériens doivent être adaptés à un fonctionnement continu à l'extérieur dans les zones tropicales à des altitudes allant jusqu'à 2 200 m au-dessus du niveau de la mer, une humidité allant jusqu'à 90 %, une température ambiante moyenne de +30 ℃ avec un minimum de - 1 ℃ et un maximum de +4 ℃ en plein soleil, des conditions de forte salinité le long de la côte et des niveaux isocérauniques allant jusqu'à 180 jours d'orage par an.
Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.
Caractéristiques du conducteur de phase
1 | Taille du conducteur | mm² | 70 | 95 | 185 |
2 | Diamètre sur conducteur.nominal | MM | 9.3-10.2 | 11.6 | 16.4 |
3 | Épaisseur de diélectrique.Nominal | MM | 3.4 | 3.4 | 3.4 |
Minimum à un point | MM | 2.96 | 2.96 | 2.96 | |
4 | Diamètre sur l'isolation. nominal | MM | 16.1-17.0 | 21.3 | 25.9 |
5 | Diamètre sur l'écran de base semi-conducteur . nominal | MM | 18.1-19 | 23.3 | 27.9 |
6 | Épaisseur de ruban de cuivre.Nominal | MM | 0.15 | 1.15 | 2.15 |
7 | Épaisseur de gaine. | MM | 1.8 | 1.8 | 1.8 |
Minimum à un point | MM | 1.43 | 1.43 | 1.51 | |
8 | Taille caténaire | mm² | 50 | 50 | 70 |
9 | Diamètre global du bundle.Nominal | MM | 55.7 | 67.8 | 79.2 |
10 | Masse nominale | kg / m | 2.64 | 3.25 | 4.65 |
Soutenir les caractéristiques caténaires
1 | Taille caténaire | mm² | 50 | 70 |
2 | Nombre de fils | 7 | 7 | |
3 | Taille du fil (diamètre) | MM | 3.0 | 3.6 |
4 | Résistance à la traction minimale de chaque fil | KN | 9.26 | 13.13 |
5 | Allongement à la pause. minimum | % | 3.5 | 4.0 |
6 | Épaisseur de revêtement protecteur | |||
Nominal | MM | 1.2 | 1.2 | |
Minimum à un point | MM | 0.96 | 1.96 | |
7 | Impusehsandvoag E1.250S | 21KV / 5min | 21KV / 5min |
