Confirmez les métaux à assembler :
Cuivre vers aluminium : Connecteur bimétallique standard avec transition cuivre-aluminium.
Aluminium vers aluminium : Connecteur aluminium ou connecteur bimétallique avec contact aluminium-aluminium.
Cuivre vers cuivre : connecteur en cuivre ; le bimétal n’est pas requis sauf indication contraire pour la normalisation.
Identifiez la forme du conducteur de chaque côté :
Câble toronné, câble solide, jeu de barres, tube ou cosse.
Plage de sections transversales : généralement de 16 à 800 mm², avec des tailles personnalisées disponibles.
Confirmez si le connecteur doit accepter différentes tailles de chaque côté, comme un câble en aluminium de 240 mm² vers un jeu de barres en cuivre de 120 mm².
Courant nominal : correspond au courant de charge continu avec une marge pour la température ambiante et le regroupement.
Tension : Confirmer les exigences d’isolation pour les applications BT ou MT.
Tenue aux courts-circuits : vérifiez que le connecteur peut résister au courant de court-circuit du système sans augmentation excessive de la température ni dommage mécanique.
| Type | Description | Utilisation typique |
|---|---|---|
| Boulonné | Pince mécanique avec boulons | Assemblage sur site, réglable, remplacement facile |
| Compression | Sertissage avec outil hydraulique | Joints permanents, résistance de contact inférieure |
| Combiné | Caractéristiques boulonnées et compressées | Connexions à fortes vibrations ou critiques |
| Sélectionnez en fonction des outils disponibles, des exigences de maintenance et de la fiabilité des articulations. |
Fournir ou confirmer :
Diamètre et espacement des trous de boulons
Largeur, longueur et épaisseur de la paume
Taille du goujon ou filetage
Diamètre et orientation d'entrée de câble
Dessin ou échantillon si non standard
Côté cuivre : T2, TU1 ou cuivre équivalent.
Côté aluminium : 1060, 1050 ou aluminium équivalent.
Collage : Soudage par friction, soudage par flash ou brasage. Le soudage par friction est courant pour les transitions Cu-Al à haute résistance.
Traitement de surface : étamage sur le côté cuivre en option ; face aluminium généralement nue ou traitée par oxydation.
Intérieur : Conception standard ; confirmer le dégagement et l’isolation.
Extérieur : résistance aux UV, à la pluie et aux cycles de température.
Côtier ou industriel : Préciser la protection contre la corrosion et la compatibilité des matériaux.
Humidité élevée : Confirmez le traitement de surface et le scellement si nécessaire.
Vibration : utilisez un type boulonné ou combiné avec des fonctions de verrouillage.
Préciser les normes applicables :
CEI 61238-1 : Connecteurs à compression et mécaniques pour câbles de puissance.
GB/T 14315 : Connecteurs de câble d'alimentation.
DL/T 759 : Connecteurs pour lignes aériennes.
Exigences spécifiques au projet en matière de résistance de contact, d'échauffement et de test de court-circuit.
Demandez des rapports de test pour la résistance de contact, la résistance à la traction et l’échauffement si nécessaire.
Marquez chaque connecteur avec la taille, le matériau et le numéro de lot.
Emballez dans des cartons ou des caisses en bois pour éviter toute déformation.
Incluez les instructions d’installation si nécessaire.
| Paramètre | Unité | Plage typique / Option |
|---|---|---|
| Taper | — | Connecteur de câble à liaison bimétallique, boulonné / compression / combiné |
| Matériel | — | Cuivre T2/TU1 + Aluminium 1060/1050 |
| Processus de liaison | — | Soudage par friction, soudage par flash, brasage |
| Gamme de conducteurs | mm² | 16 – 800, personnalisé |
| Interface côté cuivre | — | Cosse de câble, jeu de barres, tube, goujon fileté |
| Interface latérale en aluminium | — | Cosse de câble, jeu de barres, tube, goujon fileté |
| Taille du boulon | — | M8, M10, M12, M16, personnalisé |
| Espacement des trous de boulons | MM | D'après dessin |
| Courant nominal | A | 100 – 2000, selon la section |
| Tension nominale | V | BT/MT selon besoins |
| Résistance des contacts | — | ≤ 1,1 × joint en cuivre de référence |
| Augmentation de la température | K | ≤ 45 K au courant nominal |
| Résistance aux courts-circuits | ka | Selon les exigences du système |
| Traitement de surface | — | Étamage côté cuivre en option ; côté aluminium nu |
| Protection | — | Intérieur / extérieur |
| Normes | — | CEI 61238-1, GB/T 14315, DL/T 759 |
| Emballage | — | Carton, caisse en bois, palette |
Remarque : Les dimensions, les valeurs nominales actuelles et les détails de l'interface sont personnalisés. Confirmez par rapport aux dessins ou aux échantillons avant de commander.
Transition entre câble en aluminium et jeu de barres en cuivre
Bornes de transformateur, d'appareillage de commutation et d'appareillage de commande
Connexions de lignes aériennes extérieures
Connexions des jeux de barres et des équipements du sous-station
Onduleurs d'énergie renouvelable, stockage sur batterie et convertisseurs de puissance
Distribution d'énergie industrielle et connexions de moteurs
Zones où les conducteurs en cuivre et en aluminium doivent être joints sans contact direct

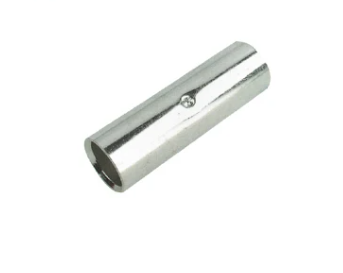

Pays d'origine: Chine (continentale)
Type: lien bimétal
Application: alimentation, connecteur de câble
Genre: Autre
Nom: connecteur de câble
Matériel: E-Cu; AL-99,6%
Traitement de surface: brillant
Couleur: argent, personnalisé
Certificat: CE ROHS ISO9001
Caractéristique: installation simple, utilisation sûre, pas cher
Code HS: 8536909000
OEM: fourni
