Faible perte de redresseur conçue de pertes et d'énergie à économie d'énergie

Comment sélectionner le bon transformateur redresseur

1. Exigences de sortie CC

Définissez la tension CC nominale, le courant CC et la puissance CC requis. Ceux-ci déterminent la tension secondaire et le courant nominal du transformateur, ainsi que la configuration du circuit redresseur. Tenez compte de la capacité de surcharge et du cycle de service.

2. Conditions d'entrée CA

Spécifiez la tension primaire, la fréquence (50 Hz ou 60 Hz) et le nombre de phases. Confirmez si l'entrée provient d'une alimentation dédiée ou d'un bus partagé, et s'il existe une fluctuation ou un déséquilibre de tension.

3. Type de circuit redresseur

Sélectionnez le numéro d'impulsion du redresseur :

• 6 impulsions : simple, à moindre coût et à contenu harmonique plus élevé.

• 12 impulsions : Deux enroulements secondaires avec déphasage de 30°, harmoniques réduites.

• 24 impulsions : quatre enroulements secondaires, réduction supplémentaire des harmoniques, adapté aux grandes charges CC.
  Le nombre d'impulsions détermine le nombre d'enroulements secondaires, les angles de déphasage et les connexions des enroulements.

4. Configuration et impédance du bobinage

Choisissez la connexion du bobinage (par exemple, delta, étoile, zigzag) et le pourcentage d'impédance. L'impédance affecte le courant de court-circuit, le fonctionnement en parallèle et le partage harmonique. Pour les transformateurs multi-enroulements, spécifiez le déphasage entre les enroulements secondaires.

5. Méthode de refroidissement

Sélectionnez en fonction de l'environnement d'installation et du profil de charge :

• AN (Air Naturel) : Pour un environnement intérieur propre et de capacité faible à moyenne.

• AF (Forced Air) : Capacité supérieure avec ventilateurs, intérieur.

• ONAN (Oil Natural Air Natural) : Immergée dans l'huile, en extérieur ou en intérieur.

• ONAF (Oil Natural Air Forced) : Capacité supérieure, immergée dans l'huile avec ventilateurs.

• OFAF (Oil Forced Air Forced) : Très grande capacité, circulation d'huile forcée.

• Refroidi par eau : pour une densité de puissance extrêmement élevée ou un espace restreint.

6. Isolation et élévation de température

Spécifiez la classe d'isolation (par exemple, classe F, classe H) et l'échauffement autorisé. Une élévation de température plus élevée réduit la taille et le coût mais peut affecter la durée de vie. Tenez compte de la température ambiante, de l’altitude et de la ventilation.

7. Efficacité et pertes

Définissez la perte à vide et la perte de charge maximales autorisées. Les conceptions à faibles pertes utilisent de l'acier au silicium de haute qualité, une géométrie de noyau optimisée et des enroulements en cuivre à haute conductivité. Confirmez si le respect de normes d'efficacité spécifiques (par exemple, CEI 60076-20, GB 20052) est requis.

8. Environnement d'installation

• Intérieur/Extérieur : affecte le boîtier, le refroidissement et le degré de protection.

• Altitude : Au-dessus de 1 000 m nécessite un déclassement ou une isolation particulière.

• Température ambiante : une température ambiante élevée réduit la capacité ; une température ambiante basse affecte la viscosité de l'huile.

• Humidité et pollution : Préciser la ligne d'isolement et la protection contre la corrosion.

• Charge sismique et éolienne : Pour une installation extérieure, confirmer la conception mécanique.

9. Normes et tests

Spécifiez les normes applicables : CEI 60076, GB 1094, IEEE C57.12.00, etc. Les tests de routine incluent la résistance des enroulements, le rapport, l'impédance, la perte à vide, la perte de charge, les tests diélectriques et l'échauffement. Les tests de type peuvent inclure la mesure des chocs de foudre, des courts-circuits et des harmoniques.

10. Dimensions physiques et poids

Confirmez l'encombrement, la hauteur et le poids autorisés pour le transport et l'installation. Pour les unités immergées dans l’huile, tenez compte du volume d’huile et de l’accès pour la maintenance. Pour le type sec, tenez compte de l'espace libre pour le refroidissement.

Spécifications techniques

Remarque : Tous les paramètres sont personnalisables en fonction des exigences de l'application. Confirmez les données de conception réelles avant de commander.

Applications typiques

• Systèmes de redressement d'électrolyse et de galvanoplastie

• Fonderie d'aluminium, de cuivre et de zinc

• Fours à arc DC et chauffage par induction

• Alimentation électrique de traction pour les chemins de fer et les métros

• Variateurs DC pour laminoirs et machines à papier

• Production d'hydrogène et procédés électrochimiques

• Installations de test et de recherche CC haute puissance

•

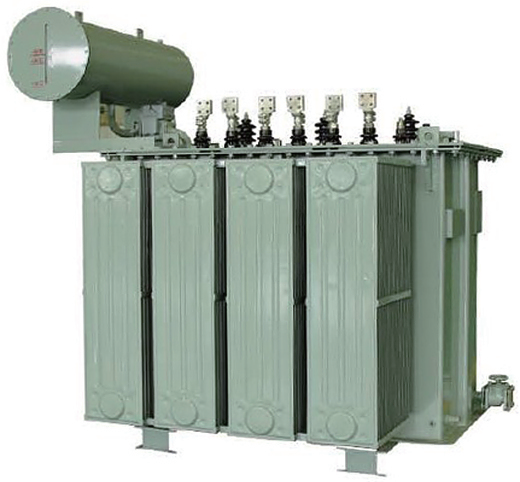

Transformateur de redresseur

Les transformateurs du redresseur sont la puissance de l'équipement du redresseur, la plupart des sources d'alimentation CC et l'alimentation CC en système électronique sont fournies par le réseau AC et l'équipement composé par les transformateurs et le redresseur du redresseur. Ainsi, le transformateur du redresseur est largement utilisé en fonction électro-chimique, envers la transmission électronique, transmission de puissance à courant continu, conversion de fréquence et puissance du redresseur de l'industrie. Tous ces transformateurs sont des produits à faible perte et d'économie d'énergie et pourraient être spéciaux conçus en fonction des besoins du client.

1. Température ambiante: température maximale, + 40 ° C, température min, -30 ° (réviser si elle est au-delà de la plage)

2. Altitude: ＜ 1000m (augmentation de température et distance d'isolation externe à modifier si> 1000 m)

3. Humidité relative: ＜ 90% (25 ℃)

4.Classe de pollution externe: 4
