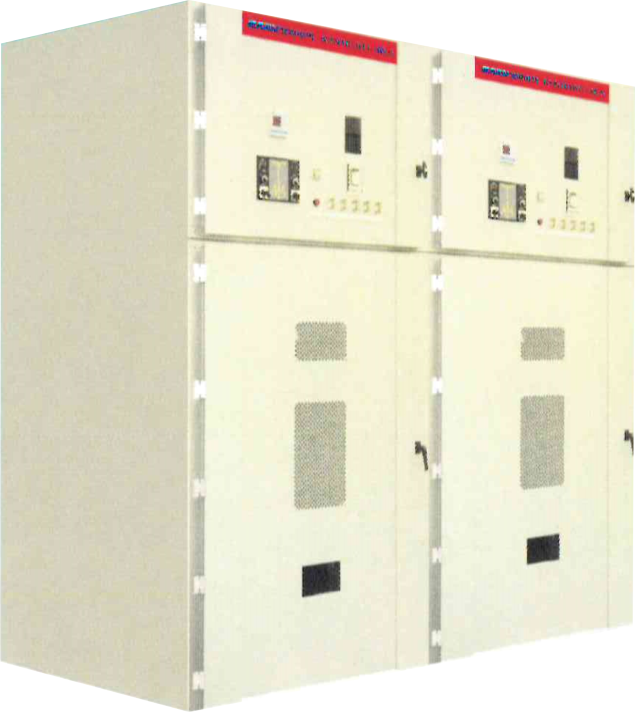

Le type de commutation à interrupteur de type de sevrage CLAD KYN61-40.5 est conçu pour une utilisation dans des systèmes d'alimentation triphasés AC 50Hz avec une tension nominale de 40,5 kV. Ce l'appareillage de commutation est principalement utilisé pour recevoir et distribuer de l'énergie électrique dans les systèmes de transformation et de distribution de puissance entre les centrales électriques, les sous-stations, les entreprises industrielles et mines et les immeubles de grande hauteur. Il fournit également des fonctionnalités de contrôle de circuit, de protection et de surveillance. Conçu pour répondre aux exigences de la CEI 60298 , GB3906 , DL404 et d'autres normes internationales, il intègre des fonctionnalités avancées comme cinq protections pour une sécurité et une fiabilité améliorées.
Modèle KYN61-40.5 Type de retrait revêti AC ACT-Fermeret Pserse de commutation est applicable au système électrique en triphasage AC 5Hz, 40,5 kV en bus et en bus unique Système d'alimentation de la centrale électrique. GB3906.DL404, etc., et possède une fonction parfaite à cinq proventions.
Fiabilité élevée : conçue pour répondre aux normes de sécurité et opérationnelles strictes pour les systèmes critiques de distribution et de transformation d'énergie.
Applications polyvalentes : adaptées à une utilisation dans les centrales électriques, les sous-stations, les complexes industriels et les immeubles de grande hauteur.
Protection avancée : offre cinq fonctions de protection pour assurer un fonctionnement sûr et stable.
Conformité : entièrement conforme aux normes internationales telles que la CEI 60298 et GB3906.
Résistance à l'isolation élevée : capacités d'isolation supérieures pour résister à des surtensions à haute tension et assurer la longévité de l'équipement.
Paramètres techniques
Voltag nominal | 40,5 kV | |
Fréquence nominale | 50Hz | |
Bus de formulaire de courant nominal | 1250 1600，2000A | |
Bus Current Forbranch noté | 630，1250，1600A | |
| Niveau d'isolation noté | Phase à phasephase à l'oreille | Fracture d'isolement primaire |
| 1min PowerFrequency Tension Tension (EffectValue) | 95 kV | 115KV |
Tension de trait de la foudre (valeur maximale) | 215KV | 185KV |
Circuit de commande auxiliaire 1min PowerFrequency Tension Tension | 2000v | |
Courant de rupture de court-circuit noté | 25，31.5A | |
Courant de clôture de court-circuit nominal (valeur de crête) | 63，80ka | |
Évalué le courant de courte durée (4S) | 25，31.5A | |
| Valeur de crête nominale Courant | 63，80ka | |
Circuit de commande de tension nominale | DC110、220, AC110、220V | |
Dimensions externes (WXDXH) | 1400x2800 (3000) x2600 mm | |
| Degré de protection | ||
Enveloppe de classe de protection | Ip4x | |
When compartiment.Charbotage de chambre à circuit ISO PINED | Ip2x | |
Cettenture de commutation est équipée de cinq fonctions de protection essentielles, assurant une sécurité maximale pour l'équipement et le personnel:
Protection de surintensité : empêche les dommages des courants excessifs.
Protection des défauts de la Terre : détecte et isole rapidement les défauts du sol.
Protection de court-circuit : offre une protection contre les événements de court-circuit, en maintenant l'intégrité du système.
Protection de surtension : sauvegarde l'équipement contre les pointes de tension dommageables.
Protection mécanique de verrouillage : assure un fonctionnement sûr et empêche des actions de commutation incorrectes.
Sécurité améliorée : équipée de cinq mécanismes de protection, offrant une protection complète à la fois pour l'équipement et le système d'alimentation.
Durabilité : construite avec des matériaux de haute qualité, offrant une durée de vie à longue durée de service et une maintenance minimale.
Options personnalisables : configurations flexibles pour divers besoins opérationnels.
Conception compacte : conception économe en espace pour une installation et une intégration faciles dans les systèmes existants.
Conformité des normes mondiales : se conforme aux normes internationales garantissant des performances et une fiabilité élevées.
