IEC standard des conducteurs nus avec des options personnalisables ASTM B232

5 0 Commentaires

Quantité:




enquête Ajouter au panier

AAC

Produit: conducteurs allaluminium (classe Classa et Classaa)

Normes: ASTM B-231

Dessin tpical:

Code	Zone		Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	AWG ou MCM	mm²	Non.	MM	kg / km	KN	Ohm / km	M ± 5
Pêche	6	13.29	7 / 1,554	4.67	37	2.49	2.1692	3 500
ROSE	4	21.16	7 / 1.961	5.89	58	3.96	1.3624	3 000
IRIS	2	33.61	7 / 2.474	7.42	93	5.97	0.8577	2 500
PENSÉE	1	42.39	7 / 2.776	8.33	117	7.32	0.6801	2 500
PAVOT	1/10	53.48	7 / 3.119	9.36	147	8.73	0.539	2 000
ASTER	2/0	67.42	7 / 3.503	10.51	186	11	0.4276	3 500
PHLOX	3/0	85.03	7 / 3.932	11.8	234	13.47	0.339	3 000
Oxlip	4/0	107.23	7 / 4.417	13.26	296	16.98	0.2686	2 000
VALÉRIANE	250	126.71	19/2,913	14.57	349	20.62	0.2275	2 000
Étreindre	250	126.71	7 / 4.80	14.4	349	20.07	0.2275	2 000
LAURIER	266.8	135.16	19 / 3.01	15.05	373	22	0.2133	2 000
MARGUERITE	266.8	135.16	7 / 4.96	14.9	373	21.41	0.2133	2 000
PIVOINE	300	152	19 / 3.193	15.97	419	24.03	0.1896	3 000
TULIPE	336.4	170.45	19 / 3.381	16.91	470	26.95	0.1691	3 000
JONQUILLE	350	177.35	19 / 3.447	17.24	489	28.04	0.1625	3 000
Canna	397.5	201.42	19 / 3,673	18.36	555	31.84	0.1431	2 500
Doréntuft	450	228	19 / 3.909	19.55	629	34.99	0.1264	2 000
Syringa	477	241.68	37 / 2.862	20.19	666	38.49	0.1193	2 500
COSMOS	477	241.68	19 / 4.023	20.12	666	37.08	0.1193	2 000
JACINTHE	500	253.35	3712.951	20.65	698	40.35	0.1138	2 500
ZINNIA	500	253.35	19 / 4.12	20.6	698	38.88	0.1138	2 000

Code	Zone		Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	AWG ou MCM	mm²	Non.	MM	kg / km	KN	Ohm / km	M ± 5
Dahua	556.5	282	19 / 4.346	21.73	777	43.27	0.1022	2 000
GUI	556.5	282	37 / 3.114	21.79	777	43.62	0.1022	2 000
Iejoow Sweet	600	304	37 / 3.233	22.63	838	47.03	0.0948	2 000
ORCHIDÉE	636	322.25	37 / 3.33	23.31	688	49.85	0.0894	2 000
Heuchara	650	329.35	37 / 3.366	23.56	908	50.95	0.0875	2 000
DRAPEAU	700	354.71	61 / 2.72	24.48	978	51.46	0.0813	2 000
VERVEINE	700	354.71	37 / 3.493	24.45	978	54.87	0.0813	2 000
CAPUCINE	715.5	362.58	61 / 2,75	24.76	1 000	58.74	0.0795	2 000
VIOLET	715.5	362.58	37 / 3.533	24.74	1 000	56.09	0.0795	3 000
La que main-d'œuvre	750	380	61 / 2.817	25.35	1 048	59.85	0.0759	2 000
PÉTUNIA	750	380	37 / 3.617	25.32	1 048	58.75	0.0759	3 000
LILAC	795	402.84	61 / 2.9	26.11	1 111	63.45	0.0715	2 000
ARBOUSIER	795	402.84	37 / 3.724	26.06	1 111	62.32	0.0715	3 000
Shapdragon	900	456.06	61 / 3.086	27.78	1 257	69.78	0.0632	3 000
CRÊTE DE COQ	900	456.06	37 / 3,962	27.73	1 257	68.48	0.0632	2 500
Dorénrod	954	483.42	61 / 3.177	28.6	1 333	78.96	0.0596	2 000
MAGNOLIA	954	483.42	37 / 4.079	28.55	1 333	72.58	0.0596	2 500
CAMÉLIA	1 000	506.71	61 / 3.251	29.36	1 397	77.53	0.0569	2 000
Fauveau	1 000	506.71	37 / 4.176	29.23	1 397	76.08	0.0569	2 500
Trépas	1 033,5	523.68	61 / 3.307	29.76	1 444	80.12	0.055	2 500
JACINTHE DES BOIS	1 033,5	523.68	37 / 4.244	29.72	1 444	78.63	0.055	2 500
SOUCI	1 113	563.93	61 / 3.432	30.89	1 555	86.28	0.0511	2 500
AUBÉPINE	1 192,5	604.26	61 / 3.551	31.05	1 666	92.45	0.0477	2 000
NARCISSE	1 272	644.51	61 / 3.668	33.02	1 777	98.61	0.0447	2 000
ANCOLIE	1 351,5	684.84	61 / 3.78	34.01	1 888	104.78	0.0421	2 000
ŒILLET	1 431	725.1	61 / 3.89	35.03	1 999	107.68	0.0398	2 000
GLAÏEUL	1 510,5	765.35	61 / 4.00	35.09	2110	113.65	0.0376	2 000
Coreops	1 590	805.68	61 / 4.099	36.51	2 221	119.64	0.0358	2 000
JASMIN	1 750	886.71	61 / 4.302	38.73	2 445	131.68	0.0325	1 500

AAC

Produit: conducteurs allalunim

Normes: BS 215, partie 1

Dessin typique :

Code	Zone		Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouage et diamètre de fil	Env. Diamètre global	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	AWG ou MCM	mm²	Non.	MM	kg / km	KN	Ohm / km	M ± 5
MOUCHERON	22	23.33	7 / 2.06	6.2	64	3.99	1.227	2 500
Aphis	25	26.4	3/3,35	7.2	73	4.11	1.081	2 000
MOUCHERON	25	26.8	7 / 2.21	6.6	73	4.59	1.066	2 000
CHARANÇON	30	31.6	3/3,66	7.9	86	4.86	0.9082	3 000
Mos Quito	35	37	7 / 2.59	7.8	101	6.03	0.7762	2 000
COCCINELLE	40	42.8	7 / 2.79	8.4	117	6.87	0.6689	2 000
FOURMI	50	52.83	7 / 3.1	9.3	145	8.28	0.5419	2 000
VOLER	60	63.55	7 / 3.4	10.2	174	9.9	0.4505	2 000
Bouteille bleue	70	73.7	7 / 3.66	11	202	11.34	0.3881	3 000
Vogue d'oreille	75	78.5	7 / 3.78	11.4	215	11.94	0.3644	3 000
Grass Hopper	80	84.1	7 / 3.91	11.7	230	12.78	0.3406	3 000
Clegg	90	95.6	7 / 4.17	12.5	262	14.53	14.53	2 500
GUÊPE	100	106	7 / 4.39	13.2	290	16	0.2702	2 000
SCARABÉE	100	106.6	19/2,67	13.4	293	17.42	0.2704	2 000
ABEILLE	125	132	7 / 4.90	14.7	361	19.94	0.2169	2 000
CRICKET	150	157.9	7 / 5.36	16.1	432	23.85	0.1813	1 500
FRELON	150	157.6	19 / 3.25	16.3	434	27.7	0.1825	3 000
CAFARD	250	265.7	19 / 4.22	21.1	731	40.4	0.1083	2 000
DRONE	350	373.3	37 / 3.58	25.1	1029	57.45	0.07741	3 500
Pilier de la traite	175	186	19 / 3,53	17.7	512	28.63	0.1547	2 500
Chafer	200	213.2	19/3,78	18.9	587	32.4	0.1349	2 500
ARAIGNÉE	225	236.9	19 / 3,99	20	652	36.01	0.1211	2 000
PAPILLON	300	322.7	19 / 4.65	23.3	688	48.7	0.08916	1 500
PAPILLON DE NUIT	350	373.2	1915	25	1 027	56.37	0.07711	1 500
CRIQUET	400	428.5	1915.36	26.8	1 179	64.73	0.0671	1 500
Centide	400	415.2	37 / 3.78	26.5	1 145	63.1	0.06944	3 000
Maybug	450	486.9	37 / 4.09	28.6	1 342	74.01	0.05931	2 500
SCORPION	500	529.5	37 / 4.27	29.9	1460	79.98	0.05441	2 500
CIGALE	500	628.6	37 / 4.65	32.6	1 733	94.95	0.04588	2 000
Taran Tula	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1 500

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: DIN 48201

Dessin typique:

Zone		Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Nominal	Réel	Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Awg ou MCM	mm³	Non.	MM	kg / km	KN	Ohm / km	M ± 5
16	15.89	7 / 1.7	5.1	44	4.41	2.091	3 000
25	24.25	7/2,1	6.3	67	6.77	1.3703	3 000
35	34.36	7/2,5	7.5	94	9.61	0.9669	3 000
50	49.46	7 / 3.0	9	135	13.82	0.6714	3 000
50	46.36	19/1,8	9	133	13.54	0.6905	3 000
70	65.82	19/2,1	10.5	181	18.39	0.5073	2 000
95	93.27	19/2,5	12.5	256	26.09	0.3579	2 000
120	117	19/2,8	14	322	32.72	0.2854	2 000
150	147.1	37 / 2.25	15.7	406	41.1	0.2274	2 000
185	181.6	37 / 2.5	17.5	501	50.77	0.1842	2 000
240	242.5	61 / 2.25	20.2	670	67.79	0.1383	2 000
300	299.4	61 / 2,5	22.5	827	83.73	0.112	2 000
400	400.1	61 / 2.89	26	1 105	111.83	0.0938	2 000
500	499.8	61 / 3.23	29.1	1 381	139.74	0.06709	2 000

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: NFC 34-125

Dessin typique:

Designation

Zone

Équivalent

Cuivre

Zone

Diamètre de fil d'échouement

Dans l'ensemble

Diamètre

Nominal

Rupture

Charger

Nominal

Résistance

à 20 ℃

Standard

Poids

Standard

Longueur

Non.

mm²

Ohm / km

M ± 5%

Aster 22

21.99

2.00

6.00

710

1.50

60.2

4 000

Aster 34-4

34.36

18.8

2.50

7.50

1.105

0.958

3 000

Aster 54-6

54.55

29.8

3.15

9.45

1.755

0.603

149

3 000

Aster 75-5

75.54

41.3

2.25

11.26

2.430

0.438

208

3 000

Aster 93-3

93.27

2.50

12.50

3.000

0.354

257

3 000

Aster 117

116.98

63.9

2.80

14.00

3.765

0.283

322

2 000

Aster 148

148.01

80.9

3.15

15.75

4.765

0.224

407

2 000

Aster 181-6

181.62

99.2

2.50

17.50

5.845

0.183

500

2 000

Aster 228

227.83

124.5

2.80

19.60

7.340

0.146

627

2 000

Aster 288

288.34

157.6

3.15

22.05

9.280

0.115

794

2 000

Aster 366

366.22

200.1

3.55

24.85

11.785

0.0905

1 009

2 500

Aster 570

570.22

311.6

3.45

31.05

18.360

0.0583

1 574

2 000

AACSR

Produit: Conducteurs renforcés en acier

Normes: Allaluminumalloy NFC typique 34-125

Dessin: East Energy Electrical Engineering

Designation	Acier Zone	Al Alliage Zone	Tot.	Équivalent -ent cu Zone	Nombre				Env. Dia global.		Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Poids	St. Longueur
	Acier Zone	Al Alliage Zone	Tot.	Équivalent -ent cu Zone	Acier		Alliage Al		Noyau en acier	Complet Cond.	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃
	mm²	mm²	mm²	mm²	Non.		Non.		MM	MM	Dan	Ohm / km	kg / km	M ± 5%
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2 360	1.17	155	4 000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4 560	0.88	276	4 000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5 770	0.695	348	3 000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10 815	0.58	636	3 000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13 685	0.466	802	3 000
Pastel 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8 185	0.279	547	3 000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16 895	0.378	990	3 000
Pastel 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10,120	0.227	675	3 000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21 200	0.3	1 244	2 000
Pastel 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12 680	0.18	848	2 000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26 800	0.237	1 570	2 000
Pastel 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16 050	0.142	1 074	2 000
Pastel 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20 875	0.162	1 320	2 000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8 035	0.642	481	4 000
Pastel412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20,830	0.103	1 593	2 500

AAAC

Produit: allaluminum conducteurs d'alliage

Normes: ASTM B 399

Dessin typique:

Code	Zone		Taille et échangement de l'ACSR avec un diamètre égal		N ° et diamètre des fils	Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Standard Longueur
	Nominal	Réel	Taille et échangement de l'ACSR avec un diamètre égal		N ° et diamètre des fils	Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger
	MCM	mm²	AWG ou MCM	Al / acier	MM	MM	kg / km	KN	M ± 5
Akron	30.58	15.48	6	6/1	7 × 1,68	5.04	42.7	4.92	3 000
Alton	48.69	24.71	4	6/1	7 × 2,12	6.35	68	7.84	3 000
Ames	77.47	39.22	2	6/1	7 × 2,67	8.02	108	12.45	2 000
Azusa	123.3	62.38	1/0	6/1	7 × 3,37	10.11	172	18.97	2 000
Anaheim	155.4	78.65	2/0	6/1	7 × 3,78	11.35	217	23.93	3 000
Amherst	195.7	99.22	3/0	6/1	7 × 4,25	12.75	273	30.18	2 500
ALLIANCE	246.9	125.1	4/0	6/1	7 × 4,77	14.31	345	38.05	2 000
Butte	312.8	158.6	266.8	26/7	19 × 3,26	16.3	437	48.76	3 000
CANTON	394.5	199.9	336.4	26/7	19 × 3,66	18.3	551	58.91	2 500
CAIRE	465.4	235.8	397.5	26/7	19 × 3,98	19.88	650	69.48	2 000
Darien	559.5	283.5	477	26/7	19 × 4,36	21.79	781	83.52	2 000
Elgin	652.4	330.6	556.5	26/7	19 × 4,71	23.54	911	97.42	1 500
SILEX	740.8	375.3	636	26/7	37 × 3,59	25.16	1 035	108.21	3 000
Greeley	927.2	469.8	795	26/7	37 × 4,02	28.14	1 295	135.47	2 500

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: ASTM B 399

Dessin typique:

Zone		Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Nominal	Réel	Échouage et diamètre de fil	Env. Dans l'ensemble Diamètre	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
Awg ou MCM	mm²	MM	MM	kg / km	KN	Ohm / km	M ± 5
6	13.3	7 / 1,554	4.67	37	4.22	2.5199	3 500
4	21.15	7 / 1.961	5.89	58	6.71	1.5824	3 000
2	33.63	7 / 2.474	7.42	93	10.68	0.9942	2 500
1/0	53.48	7 / 3.119	9.36	148	16.97	0.6256	2 000
2/0	67.42	7 / 3.503	10.51	186	20.52	0.4959	3 500
3/0	85.03	7 / 3.932	11.8	234	25.86	0.3936	3 000
4/0	107.23	7 / 4.417	13.26	296	32.63	0.3119	2 000
250	126.66	19/2,913	14.57	349	38.93	0.2642	2 000
300	152.1	19 / 3.193	15.97	419	46.77	0.2199	3 000
350	177.35	19 / 3.447	17.24	489	52.25	0.1887	3 000
400	202.71	19 / 3,686	18.43	559	59.74	0.165	2 500
450	228	19 / 3.909	19.55	629	67.19	0.1467	2 000
500	253.35	19 / 4.120	20.6	698	74.64	0.1321	2 000
550	278.6	37 / 3.096	21.67	768	83.8	0.1202	2 000
600	303.8	37 / 3.233	22.63	838	91.38	0.1102	2 000
650	329.25	37 / 3.366	23.56	908	97.94	0.1016	2 000
700	354.55	37 / 3.493	24.45	978	102.2	0.0944	3 500
750	380.2	37 / 3.617	25.32	1 049	109.6	0.088	3 000
800	405.15	37 / 3.734	26.14	1 117	116.8	0.0826	3 000
900	456.16	37 / 3,962	27.73	1 258	131.5	0.0733	3 000
1 000	506.71	37 / 4.176	29.23	1 399	146.1	0.066	2 500

AAAC

Produit: conducteurs d'alliage allaluminum

Normes: BS EN 50182

Dessin typique:

Code	Zone		Échouant et fil Diale	Env. Diamètre oyerall	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	Nominal	Réel	Échouant et fil Diale	Env. Diamètre oyerall	Poids	Nominal Rupture Charger	Dc nominal Résistance à 20 ℃	Standard Longueur
	mm²	mm²	MM	MM	kg / km	KN	Ohm / km	M ± 5
	10	11.9	7 / 1.47	4.41	32	3.33	2.277	2 500
BOÎTE	15	18.8	7 / 1,85	5.55	51	5.27	1.749	2 000
ACACIA	20	23.9	7 / 2.08	6.24	65	6.7	1.384	2 500
AMANDE	25	30.1	7 / 2.34	7.02	82	8.44	1.094	2 000
CÈDRE	30	35.5	7 / 2.54	7.62	97	9.95	0.9281	2 000
	35	42.2	7 / 2.77	8.31	115	11.83	0.78	2 000
SAPIN	40	47.8	7 / 2.95	8.85	131	13.4	0.688	2 500
NOISETTE	50	59.9	7/3,30	9.9	164	16.8	0.5498	2 000
PINE	60	71.7	7 / 3.61	10.83	196	20.1	0.4595	3 000
	70	84.1	7 / 3.91	11.73	230	23.57	0.3917	3 000
SAULE	75	89.8	7 / 4.04	12.12	246	25.17	0.3669	2 500
	80	96.5	7 / 4.19	12.57	264	27.04	0.341	2 500
	90	108.8	7 / 4.45	13.35	298	30.5	0.3026	2 000
CHÊNE	100	118.9	7 / 4.65	13.95	325	33.3	0.2769	2 000
	100	118.7	19/2,82	14.1	326	33.3	0.2786	2 000
MÛRE	125	151.1	19 / 3.18	15.9	415	42.3	0.219	3 000
CENDRE	150	180.7	19 / 3,48	17.4	497	50.6	0.183	3 000
ORME	175	211	19/3,76	18.8	580	59.1	0.1568	2 500
PEUPLIER	200	239	37 / 2.87	20.09	660	67	0.1387	2 500
	225	270.3	37 / 3.05	21.35	744	75.7	0.1224	2 000
SYCOMORE	250	303	37 / 3.23	22.61	835	84.9	0.1094	2 000
Upas	300	362.1	37 / 3.53	24.71	998	101.5	0.09155	2 000
	350	421.8	37 / 3.81	26.67	1163	118.2	0.0786	3 000
If	400	479.9	37 / 4.06	28.42	1323	134.5	0.06908	2 500

ACST

Produit: Conducteurs en aluminium en acier renforcé

Normes: BS 215 Partie 2

Dessin typique:

Zone				Échoue et Fil Diamètre		Environ Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
Nom.Alum.	Alun.	Acier	Total	Alun.	Acier	Environ Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
16/2,5	15.3	2.55	17.8	6/1,80	1/1,80	5.4	42	20	62	5.81	1.8793	2 500
25 / 4.0	23.8	4	27.8	6/2,25	1/2,25	6.8	65	32	97	9.02	1.2028	2 000
35 / 6.0	34.3	5.7	40	6/2,70	1/2,70	8.1	94	46	140	12.7	0.8353	2 000
44/32.0	44	31.7	75.7	14/2,00	7 / 2.40	11.2	122	250	373	45.46	0.6573	2 000
50 / 8.0	48.3	8	56.3	6/3,20	1/3,20	9.6	132	64	196	17.18	0.5946	2 000
50/30	51.2	29.8	81	12/2,33	7 / 2.33	11.7	141	237	378	44.28	0.5644	2 000
70/12	69.9	11.4	81.3	26 / 1,85	7 / 1.44	11.7	193	91	284	26.31	0.413	2 000
95/15	94.4	15.3	109.7	26 / 2.15	7 / 1,67	13.6	260	123	383	35.18	0.3058	3 000
95/55	96.5	56.3	152.8	12/3,20	7/3,20	16	266	446	714	80.2	0.2992	3 000
105/75	105.7	75.5	181.5	14/3,10	19/2,25	17.5	292	599	899	106.69	0.2736	2 000
120/20	121.6	19.8	141.4	26 / 2.44	7 / 1.9	15.5	336	158	494	44.94	0.2374	2 500
120/70	122	71.3	193.3	12/3,60	7 / 3.60	18	337	564	904	98.16	0.2364	2 500
125/30	127.9	29.8	157.7	30 / 2.33	7 / 2.33	16.3	353	238	590	57.86	0.2259	2 500
150/25	148.9	24.2	173.1	26 / 2.70	7 / 2.10	17.1	411	194	604	54.37	0.1939	2 000
170/40	171.8	40.1	211.9	30 / 2.70	7 / 2.70	18.9	475	319	794	77.01	0.1682	2 000
185/30	183.8	29.8	213.6	26/3,00	7 / 2.33	19	507	239	744	66.28	0.1571	2 500
210/35	209.1	34.1	243.2	26 / 3.20	7 / 2.49	20.3	577	273	848	74.94	0.138	2 000
210/50	212.1	49.5	261.6	30/3,00	7/3,00	21	587	394	979	92.25	0.1363	2 500
230/30	230.9	29.8	260.7	24 / 3,50	7 / 2.33	21	638	239	874	73.09	0.1249	3 500
240/40	243	39.5	282.5	26 / 3.45	7 / 2.68	21.9	671	316	985	86.46	0.1188	3 500
265/35	263.7	34.1	297.8	24 / 3,74	7 / 2.49	22.4	728	274	998	82.94	0.1094	3 000
300/50	304.3	49.5	353.7	26 / 3.86	7/3,00	24.5	840	396	1 233	105.09	0.0949	3 000
300/40	304.6	39.5	344.1	54 / 2.68	7 / 2.68	24.1	843	317	1 155	99.3	0.0949	2 000
340/30	339.3	29.8	369.1	48 / 3,00	7 / 2.33	25	938	242	1 174	92.56	0.0851	2 500
380/50	382	49.5	431.5	54 / 3,00	7/3,00	27	1 056	397	1 448	120.91	0.0757	3 000
385/35	386	34.1	420.1	48 / 3.20	7 / 2.49	26.7	1 067	277	1 336	104.31	0.0748	2 000
435/55	434.3	56.3	490.6	54 / 3.20	7/3,20	28.8	1 203	450	1 647	136.27	0.0666	2 000
450/40	448.7	39.5	488.2	48 / 3.45	7 / 2.68	28.7	1 241	320	1 553	120.19	0.0644	2 000
490/65	490.3	63.6	553.9	54 / 3.40	7 / 3.40	30.6	1 356	510	1 850	152.85	0.059	2 000
485/35	494.1	34.1	528.2	45 / 3,74	7 / 2.49	29.9	1 363	283	1 636	120.31	0.0584	2 000
510/45	510.2	45.3	555.5	48 / 3,68	7 / 2.87	30.7	1 413	365	1 770	134.33	0.0566	2 000
550/70	550	71.3	621.3	54 / 3,60	7 / 3.60	32.4	1 520	572	2 065	167.42	0.0526	2 000
560/50	561.7	49.5	611.2	48 / 3.86	7/3,00	32.2	1 553	401	1 943	146.28	0.0514	2 000
570/40	565.5	39.5	610.3	45/4,00	7 / 2.68	32.2	1 563	325	1 889	137.98	0.0506	2 500
632/45	632.1	45.3	677.4 764.8	45/4,23 54/4,00	7 / 2.87	34	1 754	364	2 183	155.52	0.0442	2 500
680/85	678.8	86	677.4 764.8	45/4,23 54/4,00	19/2,40	36	1 868	702	2 564	209.99	0.0426	2 500

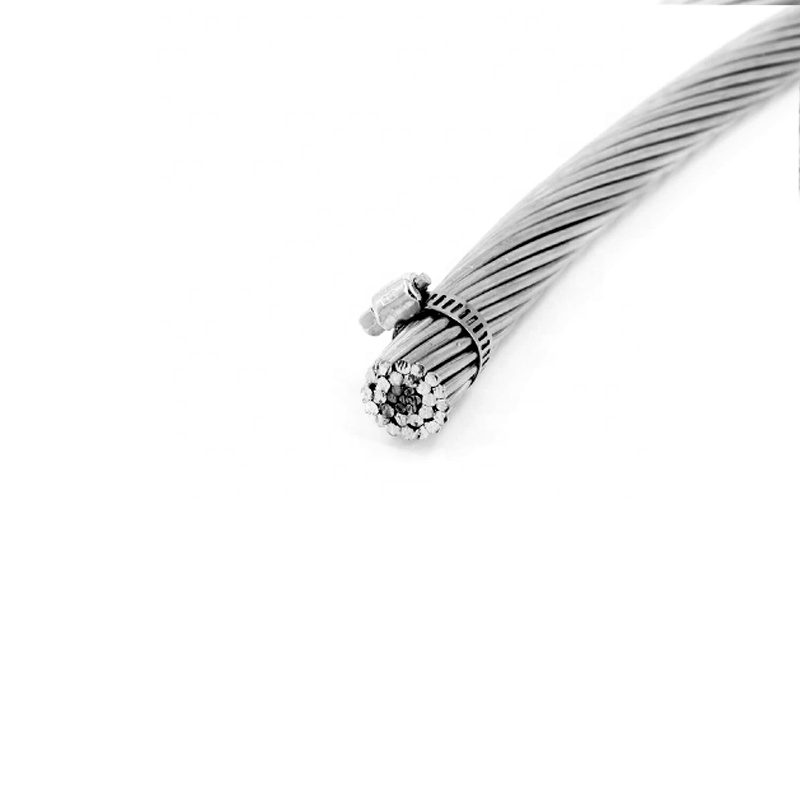

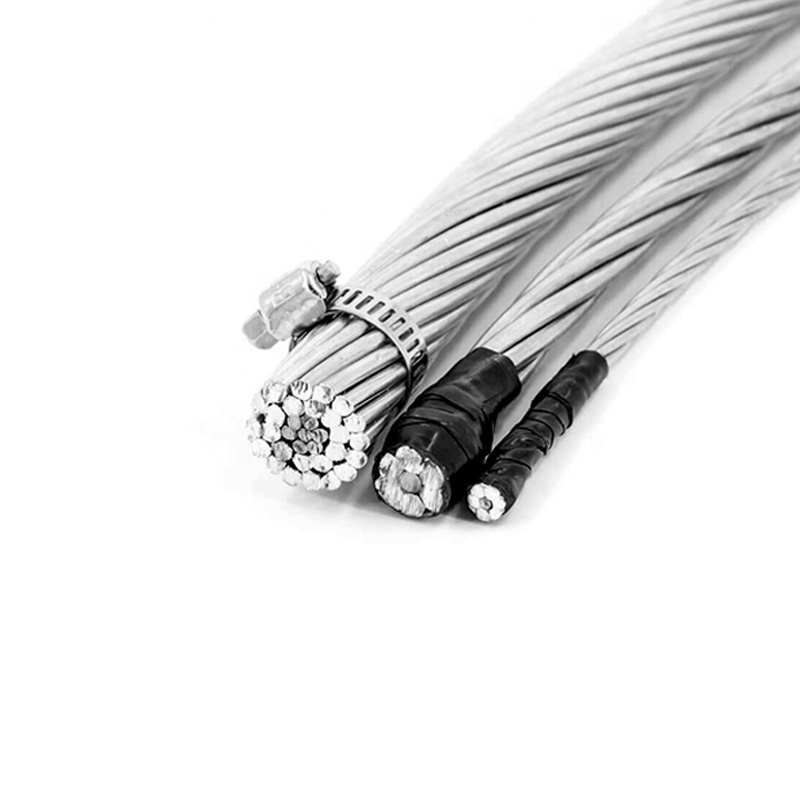

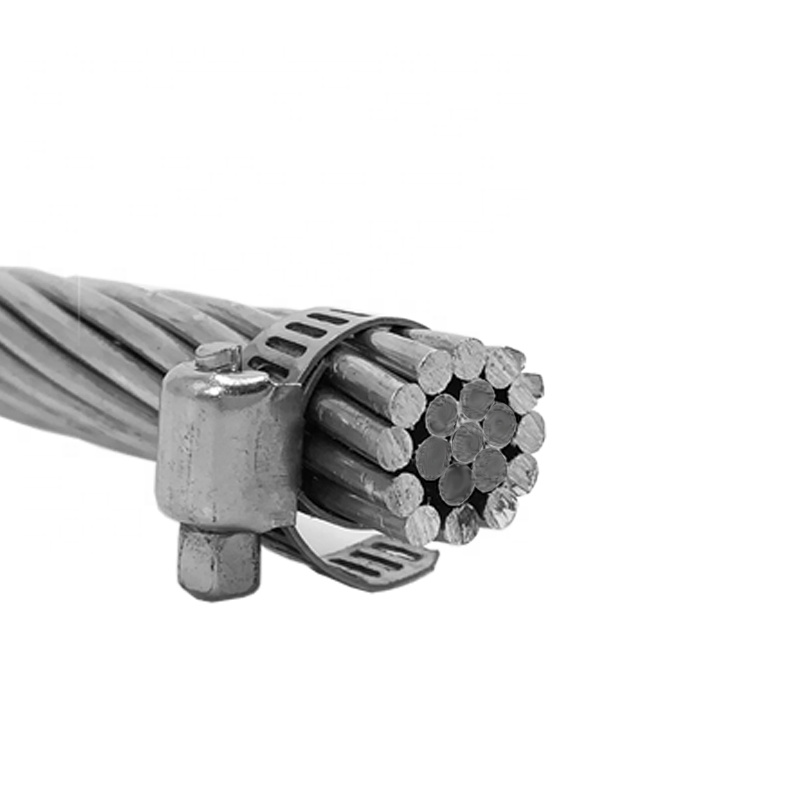

ACSR

Produit: Conducteurs en aluminium en acier renforcé

Normes: BS 215 Partie 2

Dessin typique:

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
TAUPE	10	10.62	1.77	12.39	6/1,50	1/1,50	4.5	29	14	43	4.14	2.076	3 000
ÉCUREUIL	20	20.94	3.49	24.43	6/2,11	1/2,11	6.33	58	27	85	7.88	1.368	3 000
Gopher	25	26.25	4.37	30.62	6/2,36	1/2,36	7.08	72	34	106	9.61	1.093	2 500
BELETTE	30	31.61	5.27	36.88	6/2,59	1/2,59	7.77	87	41	128	11.45	0.9077	2 000
RENARD	35	36.66	6.11	42.77	6/2,79	1/2,79	8.37	101	48	149	13.2	0.7822	2 000
FURET	40	42.41	7.07	49.48	6/3,00	1/3,00	9	117	55	172	15.2	0.6766	2 500
LAPIN	50	52.88	8.82	61.7	6 / 3,35	1/3,35	10.05	145	69	214	18.35	0.5426	2 000
VISON	60	63.18	10.53	73.71	6 / 3,66	1/3,66	10.98	173	82	255	21.8	0.4545	3 000
MOUFFETTE	60	63.27	36.93	100.3	12/2,59	7 / 2.59	12.95	175	290	465	53	0.4567	2 500
CASTOR	70	74.82	12.47	87.29	6 / 3,99	1/3,99	11.97	205	97	302	25.7	0.3825	2 500
CHEVAL	70	73.37	42.8	116.17	12/2,79	7 / 2.79	13.95	203	335	536	61.2	0.3936	2.000
RATON LAVEUR	75	79.2	13.2	92.4	6/4.10	1/4.10	12.3	217	103	320	27.2	0.3622	2 500
LOUTRE	80	83.88	13.98	97.86	6 / 4.22	1/4,22	12.66	230	109	339	28.8	0.3419	2 500
CHAT	90	95.4	15.9	111.3	6/4,50	1/4,5	13.5	262	124	386	32.7	0.3007	2 000
LIÈVRE	100	105	17.5	122.5	6 / 4.72	1/4,72	14.16	288	137	425	36	0.2733	2 000
CHIEN	100	105	13.5	118.5	6 / 4.72	7 / 1,57	14.15	288	106	394	32.7	0.2733	2 000
HYÈNE	100	105.8	20.44	126.2	7 / 4.39	7 / 1,93	14.57	290	160	450	40.9	0.2712	2 000
LÉOPARD	125	131.3	16.8	148.1	6 / 5.28	7/1,75	15.81	360	132	492	40.7	0.2184	2 000
COYOTE	125	132.1	20.1	152.2	26 / 2.54	7 / 1.91	15.89	365	157	522	46.4	0.2187	2 000
PUMA	125	130.3	7.25	137.5	18/3,05	1/3,05	15.25	362	57	419	29.8	0.2189	2 000
TIGRE	125	131.1	30.6	161.7	30 / 2.36	7 / 2.36	16.52	362	240	602	58	0.2202	2 500
LOUP	150	158	36.9	194.9	30 / 2.59	7 / 2.59	18.13	437	289	726	69.2	0.1828	2 000
DINGO	150	158.7	8.8	167.5	18/3,35	1/3,35	16.75	437	69	506	35.7	0.1815	3 000
LYNX	175	183.4	42.8	226.2	30 / 2.79	7 / 2.79	19.53	507	335	842	79.8	0.1576	2 000
Caracal	175	184.2	10.3	194.5	18/3,61	1/3,61	18.05	507	80	587	41.1	0.1563	2 500
PANTHÈRE	200	212	49.5	261.5	30/3,00	7/3,00	21	586	388	974	92.25	0.1363	2 500
LION	225	238.5	55.6	294.2	30 / 3.18	7 / 3.18	22.26	659	436	1 095	100.6	0.1212	2 000
OURS	250	264	61.6	325.6	30 / 3.35	7 / 3.35	23.45	730	483	1 213	111.1	0.1093	2 000
CHÈVRE	300	324.3	75.7	400	30 / 3.71	7 / 3.71	25.97	896	593	1489	135.7	0.0891	3 000
MOUTON	350	374.1	87.3	461.4	30 / 3.99	7 / 3.99	27.93	1 034	684	1 718	155.9	0.07704	2 500
ANTILOPE	350	373.1	48.4	421.5	54 / 2.97	7 / 2.97	26.73	1 032	379	1 411	118.2	0.07727	2 500
BISON	350	381.8	49.5	431.3	54 / 3,00	7/3,00	27	1 056	388	1 444	120.9	0.07573	3 000
JAGUAR	200	210.6	11.7	222.3	18/3,86	1/3,86	19.3	580	91	671	46.55	0.1367	2 000
CERF	400	429.3	100.2	529.5	30 / 4.27	7 / 4.27	29.89	1 186	785	1 971	178.5	0.06726	2 500
ZÈBRE	400	428.9	55.6	484.5	54 / 3.18	7 / 3.18	28.62	1 186	435	1 621	131.9	0.0674	2 000
WAPITI	450	477	111.3	588.3	30 / 4.50	7 / 4.50	31.5	1 318	872	2 190	198.2	0.06056	2 000
CHAMEAU	450	475.2	61.6	536.8	54 / 3,35	7 / 3.35	30.15	1 314	483	1 797	145.7	0.06073	2 500
ÉLAN	500	528.7	68.5	597.2	54 / 3,53	7 / 3.53	31.77	1.462	537	1.999	161.1	0.0547	2 000

ACSR

Produit: acier renforcé

Normes: ASTM en aluminium typique

Dessin: Conducteurs B 232

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	MST Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	MST Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
DINDE	6	13.29	2.19	15.48	6/1,68	1/1,68	5.04	37	17	54	5.24	2.1586	3 000
CYGNE	4	21.16	3.55	24.71	6 / 2.12	1/2,12	6.36	58	27	85	8.32	1.3557	3 000
SWANATE	4	21.16	5.35	26.51	7 / 1.96	1/2,61	6.53	58	42	100	10.53	1.3557	3.000
MOINEAU	2	33.61	5.61	39.22	6 / 2.67	1/2,67	8.01	92	44	136	12.7	0.8535	3 000
Apparier	2	33.61	8.52	42.13	7 / 2.47	1/3,30	8.24	92	67	159	16.11	0.8535	2 500
Roupler	1	42.39	7.1	49.49	6/3,00	1/3,00	9	116	55	171	15.85	0.6767	2 500
CORBEAU	1/0	53.48	8.9	62.38	6 / 3.37	1/3,37	10.11	147	69	216	19.32	0.5364	2 000
CAILLE	2/0	67.42	11.23	78.65	6 / 3.78	1/3,78	11.34	185	88	273	23.62	0.4255	3 000
PIGEON	3/0	85.03	14.19	99.22	6 / 4.25	1/4,25	12.75	233	110	343	29.41	0.3373	2 500
MANCHOT	4/0	107.23	17.87	125.1	6 / 4.77	1/4,77	14.31	294	139	433	37.06	0.2675	2 000
JASEUR	266.8	135.16	7.48	142.64	16 / 3.09	1/3,09	15.45	373	58	431	30.27	0.2133	3 500
PERDRIX	266.8	135.16	22	157.16	26 / 2.57	7/2,00	16.28	374	172	546	50.29	0.2143	2 500
AUTRUCHE	300	152	24.71	176.11	26 / 2.73	7 / 2.12	17.28	421	193	614	56.52	0.1906	3 000
Merun	336.4	170.45	9.48	179.93	16 / 3.47	1/3,47	17.35	470	74	544	38.23	0.1691	2 000
LINOTTE	336.4	170.45	27.81	198.26	26 / 2.89	7 / 2.25	18.31	472	217	689	62.71	0.1699	2 500
LORIOT	336.4	170.45	39.81	210.26	30 / 2.69	7 / 2.69	18.83	473	311	784	77.27	0.1704	3 000
Chickadee	397.5	201.42	11.16	212.58	16 / 3.77	1/3,77	18.85	555	87	642	43.99	0.1431	2 500
Brant	397.5	201.42	26.13	227.55	24 / 3.27	7 / 2.18	19.61	558	204	762	64.69	0.1438	2 000
IBIS	397.5	201.42	32.77	234.19	26 / 3.14	7 / 2.44	19.88	558	256	814	72.11	0.1438	2 500
ALOUETTE	397.5	201.42	48.97	248.39	30 / 2.92	7 / 2.92	20.44	560	367	927	88.69	0.1442	2 500
PÉLICAN	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2 000
VACILLER	477	241.68	31.29	272.97	24 / 3,58	7 / 2.39	21.49	670	245	915	76.66	0.1199	3 000
FAUCON	477	241.68	39.42	281.1	26 / 3.44	7 / 2.67	21.79	670	308	978	86.65	0.1199	2 000
HEN	477	241.68	56.39	298.07	30 / 3.20	7/3,20	22.4	671	441	1 112	105.34	0.1201	2 000
BALBUZARD	556.5	282	15.68	297.68	18/4,47	1/4,47	22.35	777	122	899	60.88	0.1022	2 000
PERRUCHE	556.5	282	36.58	318.58	24 / 3.87	7 / 2,58	23.22	781	286	1 067	88.22	0.1027	3 000
COLOMBE	556.5	282	45.94	327.94	26 / 3.72	7 / 2.89	23.55	781	359	1 140	101.03	0.1027	3 000
AIGLE	556.5	282	65.81	347.81	30 / 3.46	7 / 3.46	24.21	783	515	1 298	122.92	0.103	3 500
PAON	605	306.58	39.74	346.32	24 / 4.03	7 / 2.69	24.2	849	311	1 160	95.88	0.0945	3 000
PIGEONNEAU	605	306.58	49.94	356.52	26 / 3.87	7 / 3.01	24.51	850	390	1 240	108.14	0.0945	3 000
Canard à bois	605	306.58	71.55	378.13	30 / 3.61	7 / 3.61	25.25	851	560	1 411	128.84	0.0947	3 000
SARCELLE	605	306.58	69.87	376.45	30 / 3.61	19/2,16	25.24	851	548	1 399	133.59	0.0947	2 000
Oiseau de roi	636	322.26	17.9	340.16	18/4,78	1/4,78	23.88	889	139	1 028	69.55	0.08945	2 000
TOUR	636	322.26	41.81	364.07	24 / 4.14	7 / 2.76	24.84	893	326	1.219	100.63	0.08989	2 500

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
GROS BEC	636	322.26	52.45	374.71	26 / 3.97	7 / 3.09	25.15 25.88	893	409	1 302	111.8	0.08989	3 000
Scot	636	322.26	75.22	397.48	30 / 3.70	7 / 3.70	25.15 25.88	895	589	1484	135.44	0.09011	3 000
Aigrette	636	322.26	73.55	395.8	30 / 3.70	19/2,22	25.9	894	576	1470	140.3	0.09011	3.000
RAPIDE	636	322.26	8.96	331.22	36 / 3.38	1/3,38	23.62	888	70	958	60.52	0.08945	2 000
FLAMANT	666.6	337.74	43.81	381.55	24 / 4.23	7 / 2.82	25.4	936	342	1 278	105.68	0.08577	2 500
Faillite	666.6	337.74	55.03	392.77	26 / 4.07	7 / 3.16	25.76	938	429	1 365	117.33	0.08577	2 500
PILOTIS	715.5	362.58	46.97	409.55	24 / 4.39	7 / 2.92	26.31	1 005	367	1 372	113.35	0.07989	2 000
ÉTOURNEAU	715.5	362.53	59.03	421.61	26 / 4.21	7 / 3.28	26.68	1 005	461	1466	125.91	0.07989	2 500
Redwing	715.5	362.58	82.58	445.16	30 / 3,92	19/2,35	27.43	1 006	647	1 653	153.94	0.08009	2 000
STERNE	795	402.84	27.87	430.71	45 / 3,38	7 / 2.25	27.03	1 116	217	1 333	97.37	0.07191	2 500
CONDOR	795	402.84	52.19	455.03	54 / 3.08	7 / 3.08	27.72	1 116	408	1 524	124.45	0.07191	3 000
COUCOU	795	402.84	52.19	455.03	24 / 4.62	7 / 3.08	27.74	1 116	408	1 524	123.94	0.07191	2 000
CANARD	795	402.84	65.51	468.45	26 / 4.44	7 / 3.45	28.11	1 116	512	1.628	139.92	0.07191	2 000
FOULQUE	795	402.84	11.16	414	36 / 3.77	1/3,77	26.41	1 1110	88	1 198	74.34	0.07156	3 000
MALLARD	795	402.84	91.87	484.71	30 / 4.14	19/2,48	28.96	1 119	719	1.838	171.18	0.07208	2 500
ROUGE	900	456.06	31.54	487.6	45 / 3,59	7 / 2.40	28.73	1 263	247	1 510	108.96	0.06351	2 000
CANARI	900	456.06	59.1	515.6	54 / 3.28	7 / 3.28	29.52	1 263	461	1 724	140.95	0.06351	2 000
RAIL	954	483.42	33.42	516.84	45 / 3,70	7 / 2.47	29.61	1 339	262	1 601	115.63	0.05992	2 000
Oiseau de chat	954	483.42	13.42	496.84	36 / 4.14	1/4.14	28.95	1 333	105	1 438	87.65	0.05962	2 500
CARDINAL	954	483.42	62.65	546.07	54 / 3.38	7 / 3.38	30.42	1 339	490	1 829	149.36	0.05992	2 500
Ortlan	1 033,5	523.68	36.19	559.87	45 / 3,85	7 / 2.57	30.81	1451	283	1 734	123.1	0.05531	2 000
Déchirure	1 033,5	523.68	14.51	538.19	36 / 4.30	1/4.30	30.12	1 443	113	1 556	94.93	0.05504	2 000
COURLIS	1 033,5	523.68	67.87	591.55	54 / 3,52	7 / 3,52	31.68	1451	530	1 981	161.8	0.05531	2 000
Bluejay	1 113	563.93	39.03	602.96	45/4,00	7 / 2.66	31.98	1 563	385	1 868	132.63	0.05136	2 500
BOUVREUIL	1 113	563.93	71.55	635.48	54 / 3,65	19/2,19	32.85	1 570	580	2 1330	174.41	0.05161	2 000
BRUANT	1 192,5	604.26	41.55	645.81	45 / 4.14	7 / 2.76	33.12	1 674	327	2 001	141.79	0.04793	2.500
Grackle	1 192,5	604.26	76.58	680.84	54 / 3.77	19/2,27	33.97	1 682	600	2 282	188.38	0.04817	2 000
BUTOR	1 272	644.51	44.52	689.03	45 / 4.27	7 / 2.85	34.17	1 785	349	2 134	151.48	0.04494	2 500
FAISAN	1 272	644.51	81.63	726.19	54 / 3,90	19/2,34	35.1	1 795	638	2 433	194	0.04516	2.000
ALOUETTE	1 272	644.51	17.87	662.38 731.94	36 / 4.78	1/4,78	33.42	1.777	140	1.917	115.85	0.04472	2 000
LOUCHE	1 351,5	684.84 684.84	47.1	662.38 731.94	45 / 4.40	7 / 2.92	35.16	1 898	368	2 266	160.7	0.0423	2 000
Martin	1 351,5	684.84 684.84	88.71	771.55 775.42	54 / 4.02	19/2,41	36.17	1 906	679	2 585	206.05	0.0425	2 000
Bobolink	1 431	725.1	50.32	771.55 775.42	45 / 4.53	7 / 3.02	36.24	2 009	393	2 402	170.71	0.03994	2 000
PLUVIER	1 431	725.1	91.87	816.97	54 / 4.14	19/2,48	37.24	2 019	719	2 738	218.24	0.04013	2 500
Cuvetterie	1 510,5	765.35	52.9	818.25	45 / 4.65	7 / 3.10	37.2	2 120	414	2 534 2 890 2 667 3 042 222	177.89	0.03784	2 000
PERROQUET	1 510,5	765.35	96.84	862.19	54 / 4.25	19/2,55	38.25	2 131	759		230.2	0.03802	2 000
VANNEAU	1 590	805.68	55.48 102.13	861.16	45 / 4.77	7 / 3.18	38.16	2 232 2 243	435 799		187.02	0.03595	2 000
FAUCON	1 590	805.68	55.48 102.13	907.81	54 / 4.36	19/2,62	39.26	2 232 2 243	435 799		242.55	0.03613	2 000
GROUSE	80	40.52	14.13	54.65	8/2,54	1/4,24	9.32	112	110		23.6	0.7115	2 500
PÉTREL	101.8	51.61	30.06	81.67	12/2,34	7 / 2.34	11.71 12.22 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2 000 2 000 2 000 2 000 2 000 3 000 2 500 3.000
MINORQUE	110.8	56.13	32.77	88.9	12/2,44	7 / 2.44					51,25 61,7 72,55 78,5 84,8 128,8 93.9	0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705
Gaze	134.6	68.19	39.81	108	12/2,69	7 / 2.69
GUINÉE Dotterel Foulard	159	80.58	46.97	127.55	12/2,92	7 / 2.92	14.63 15.42 16.03 18.14 16.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12/3,08	7 / 3.08
	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3,20 18/2,86 12 / 3,37	7 / 3,20 19 / 2,48 7 / 3,37
BRAHMA Cochin	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3,20 18/2,86 12 / 3,37	7 / 3,20 19 / 2,48 7 / 3,37

ACSR / AW

Produit: Conducteurs en aluminium

Normes: ASTM B 549

Dessin typique:

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
SWANATE	4	21.16	5.35	26.51	7 / 1.96	1/2,61	6.53	58	35	93	10.16	1.249	2 000
MOINEAU	2	33.61	5.61	39.22	6 / 2.67	1/2,67	8.01	92	37	129	12.31	0.8079	2 000
Apparier	2	33.61	8.52	42.13	7 / 2.47	1/3,30	8.24	92	56	148	15.6	0.7861	2 000
Roupler	1	42.39	7.1	49.49	6/2,00	1/3,00	9	116	47	163	15.34	0.6404	2 500
CORBEAU	1/0	53.48	8.9	62.38	6 / 3.37	1/3,37	10.11	147	59	206	18.78	0.5078	2 000
CAILLE	2/0	67.42	11.23	78.65	6 / 3.78	1/3,78	11.34	185	74	259	22.85	0.4028	3 000
PIGEON	3/0	85.03	14.19	99.22	6 / 4.25	1/4,25	12.75	233	94	327	28.03	0.3193	2 500
MANCHOT	4/0	107.23	17.87	125.1	6 / 4.77	1/4,77	14.31	294	118	412	34.15	0.2532	2 000
JASEUR	266.8	135.16	7.48	142.64	16 / 3.09	1/3,09	15.45	373	49	422	30.03	0.2094	2 000
Merlin	336.4	170.45	9.48	119.93	16 / 3.47	1/3,47	17.35	470	62	532	37.66	0.166	2 500
LINOTTE	336.4	170.45	21.81	198.26	26 / 2.89	7 / 2.25	18.31	472	184	656	59.95	0.161	2 500
LORIOT	336.4	170.45	39.81	210.26	30 / 2.69	7 / 2.69	18.83	473	264	737	74.65	0.1578	2 000
Chickadee	397.5	201.42	11.16	212.58	16 / 3.77	1/3,77	18.85	555	74	629	43.62	0.1405	2 500
IBIS	397.5	201.42	32.77	234.19	26 / 3.14	7 / 2.44	19.88	558	217	775	69.8	0.1363	2 000
ALOUETTE	397.5	201.42	46.97	248.39	30 / 2.92	7 / 2.92	20.44	560	311	871	87.19	0.1335	2 500
PÉLICAN	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	88	754	50.86	0.1171	2 000
VACILLER	477	241.68	31.29	272.97	24 / 3,58	7 / 2.39	21.49	670	207	877	74.35	0.1148	3 000
FAUCON	477	241.68	39.42	281.10	26 / 3.44	7 / 2.67	21.8	670	261	931	83.87	0.1136	3 500
HEN	477	241.68	56.39	298.07	30 / 3.20	7/3,20	22.4	671	373	1 044	103.63	0.1113	2 000
BALBUZARD	556.5	282	15.68	297.68	18/4,47	1/4,47	22.35	777	103	880	58.73	0.1003	2 000
PERRUCHE	556.5	282	36.58	318.58	24 / 3.87	7 / 2,58	23.22	781	242	1 023	85.64	0.0984	2 500
COLOMBE	556.5	282	45.94	327.94	26 / 3.72	7 / 2.89	23.55	781	304	1 085	97.6	0.0973	3 000
AIGLE	556.5	282	65.81	347.8	30 / 3.46	7 / 3.46	24.21	783	436	1 219	118.96	0.0954	3 500
PAON	605	306.58	39.74	346.32	24 / 4.03	7 / 2.69	24.2	840	263	1 112	93.08	0.0905	2 500
PIGEONNEAU	605	306.58	49.94	356.52	26 / 3.87	7 / 3.01	24.51	850	330	1 180	104.89	0.0895	3 000
Canard à bois	605	306.58	71.55	378.13	30 / 3.61	7 / 3.61	25.25	851	474	1 325	126.53	0.0877	3 000
Oiseau de roi	636	322.26	17.9	340.16	18/4,78	1/4,78	23.88	889	118	1 007	66.64	0.0978	2 000
TOUR	636	322.26	41.81	364.07	24 / 4.14	7 / 2.76	24.84	893	277	1 170	97.88	0.0861	2 500
GROS BEC	636	322.26	52.45	374.7	26 / 3.97	7 / 3.09	25.15	893	347	1 240	110.21	0.0852	2 500
Scot	636	322.26	75.22	397.48	30 / 3.70	7 / 3.70	25.88	895	498	1 393	130.29	0.0834	3 000
RAPIDE	636	322.26	8.96	331.22	36 / 3.38	1/3,38	23.62	888	59	947	60.36	0.0886	2 000
FLAMANT	666.6	337.74	43.81	381.55	24 / 4.23	7 / 2.82	25.4	936	290	1 226	102.57	0.0821	2 500
Faillite	666.6	337.74	55.03	392.77	26 / 4.07	7 / 3.16	25.76	936	364	1 300	115.57	0.0813	2 500
PILOTIS	715.5	362.58	46.97	409.55	24 / 4.39	7 / 2.92	26.31	1 005	311	1.316	110.04	0.0765	2 000

Code	Zone				Échoue et Fil Diamètre		Env. Dans l'ensemble Diale	Poids			Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	Nom	Alun.	Acier	Total	Alun.	Acier	Env. Dans l'ensemble Diale	Alun.	Acier	Total	Nom. Rupture Charger	Nom.dc Résistance à 20 ℃	St. Longueur
	mm²	mm²	mm²	mm²	MM	MM	MM	kg / km	kg / km	kg / km	KN	Ohm / km	m. ± 5%
ÉTOURNEAU	715.5	362.58	59.03	421.61	26 / 4.21	7 / 3.28	26.68	1 005	391	1 396	122.35	0.0757	2 500
Redwing	715.5	362.58	82.58	445.16	30 / 3,92	19/2,35	27.43	1 006	547	1 553	148.31	0.0743	2 000
STERNE	795	402.84	27.87	430.71	45 / 3,38	7 / 2.25	27.03	1 116	184	1 300	95.44	0.0702	2 500
Coiffeur	795	402.84	52.19	455.03	54 / 3.08	7 / 3.08	27.72	1 116	345	1 461	122.77	0.0689	3 000
COUCOU	795	402.84	52.19	455.03	24 / 4.62	7 / 3.08	27.74	1 116	345	1 461	122.77	0.0689	2 000
CANARD	795	402.84	65.61	468.45	26 / 4.44	7 / 3.45	28.11	1 116	434	1 550	135.96	0.0681	2 000
FOULQUE	795	402.84	11.16	414	36 / 3.77	1/3,77	26.41	1 1110	74	1 184	74.09	0.0709	3 000
MALLARD	795	402.84	91.87	494.71	30 / 4.14	19/2,48	28.96	1 119	609	1 728	164.91	0.0669	2 500
ROUGE	900	456.06	31.54	487.6	45 / 3,59	7 / 2.4	28.73	1 263	209	1 472	107.09	0.082	2 000
CANARI	900	456.06	59.1	515.16	54 / 3.28	7 / 3.28	29.52	1 263	391	1 654	137.34	0.0808	2 000
RAIL	954	483.42	33.42	516.84	45 / 3,70	7 / 2.47	29.61	1 339	221	1 560	113.26	0.0585	2 000
Oiseau de chat	954	483.42	13.42	496.84	36 / 4.14	1/4.14	28.95	1 333	88	1 421	86.36	0.0591	2 500
CARDINAL	954	483.42	62.65	546.07	54 / 3.38	7 / 3.38	30.42	1 339	414	1 753	145.59	0.0574	2 500
Ortlan	1 033,5	523.68	36.19	559.67	45 / 3,85	7 / 2.57	30.81	1451	239	1 690	120.55	0.054	2 000
Tanage	1 033,5	523.68	14.51	538.19	36 / 4.30	1/4.30	30.12	1 443	96	1 539	93.52	0.0545	2 000
COURLIS	1 033,5	523.68	67.87	591.55	54 / 3,52	7 / 3,52	31.68	1451	449	1 900	155.16	0.053	2 000
Bluejay	1 113	563.93	39.03	602.96	45/4,00	7 / 2.66	31.98	1 563	258	1 821	129.88	0.0502	2 500
BRUANT	1 192,5	804.26	41.55	645.81	45 / 4.14	7 / 2.76	33.12	1 874	275	1 949	138.86	0.0468	2 500
Grackle	1 192,5	804.26	76.58	680.84	54 / 3.77	19/2,27	33.97	1 562	508	2 190	179	0.0462	2 000
BUTOR	1 272	644.51	44.52	689.03	45 / 4.27	7 / 2.85	34.17	1 785	295	2 080	148.34	0.0439	2 500
FAISAN	1 272	644.51	81.86	726.19	54 / 3,90	19/2,34	35.1	1 795	541	2 336	188.43	0.0433	2 000
	1 272	644.51	17.87	662.38	36 / 4.78	1/4,78	33.42	1 777	118	1 895	113.94	0.0443	2 000
LOUCHE	1.351.5	684.84	47.1	731.94	45 / 4.40	7 / 2.92	35.16	1 908	312	2 210	157.39	0.0413	2 000
Martin	1 351,5	684.84	86.71	771.55	54 / 4.02	19/2,41	36.17	1 906	575	2 481	200.13	0.0407	2 500
8080iinx	1 431	725.1	50.32	775.42	45 / 4.53	7 / 3.02	36.24	2 019	333	2 342	167.16	0.039	2 000
PLUVIER	1 431	725.1	91.87	816.97	54 / 4.14	19/2,48	37.24	2 019	609	2 628	211.97	0.0385	2 500
Cuvetterie	1 510,5	765.35	52.90	818.25	45 / 4.65	7 / 3.10	37.20	2 120	350	2 470	176.19	0.0370	2 000
PERROQUET	1 510,5	765.35	96.84	862.19	54 / 4.25	19/2,55	38.25	2 131	642	2 773	223.59	0.0364	2 500
VANNEAU	1 590	805.68	55.48	861.16	45 / 4.77	7 / 3.18	38.16	2 232	367	2 599	185.24	0.0351	2 000
FAUCON	1 590	805.68	102.13	907.81	54 / 4.36	19/2,62	39.26	2 243	677	2 920	235.58	0.0345	2 000
GROUSE	80.0	40.54	14.13	54.67	8/2,54	1/4,242	9.32	111	93	204	21.70	0.6358	2 500
PÉTREL	101.8	51.58	30.08	81.66	12/2,339	7 / 2.339	11.70	141	201	342	44.00	0.4687	2 000
MINORQUE	110.8	56.14	32.76	88.90	12/2,441	7 / 2.441	12.20	154	219	373	47.92	0.4306	2 000
Gaze	134.6	62.80	39.78	102.58	12/2,69	7 / 2.69	13.45	187	266	453	57.80	0.3535	2 000
GUINÉE	159.0	80.57	47.00	127.57	12/2,924	7 / 2.924	14.62	221	314	535	67.98	0.3000	2 000
Dotterel	176.9	89.64	52.29	141.93	12 / 3.084	7 / 3.084	15.42	246	349	595	75.20	0.2697	3 500
Foulard	190.8	96.68	56.4	153.08	12/3,203	7 / 3.203	16.01	265	377	642	81.11	0.2500	3 000
BRAHMA	203.2	103.00	91.93	194.93	16/2,863 12/3,371	19/2,482 7 / 3.371	18.13	283	617	900	120.46 88.06	0.2160	2 500
Cochin	211.3	107.1	62.47	169.67	16/2,863 12/3,371	19/2,482 7 / 3.371	16.85	294	417	711	120.46 88.06	0.2257	3 000

sur:

En vertu d'un:

*code de vérification

IEC standard des conducteurs nus avec des options personnalisables ASTM B232

À PROPOS DE NOUS

LIENS RAPIDES

PRODUITS

CONTACTEZ-NOUS
