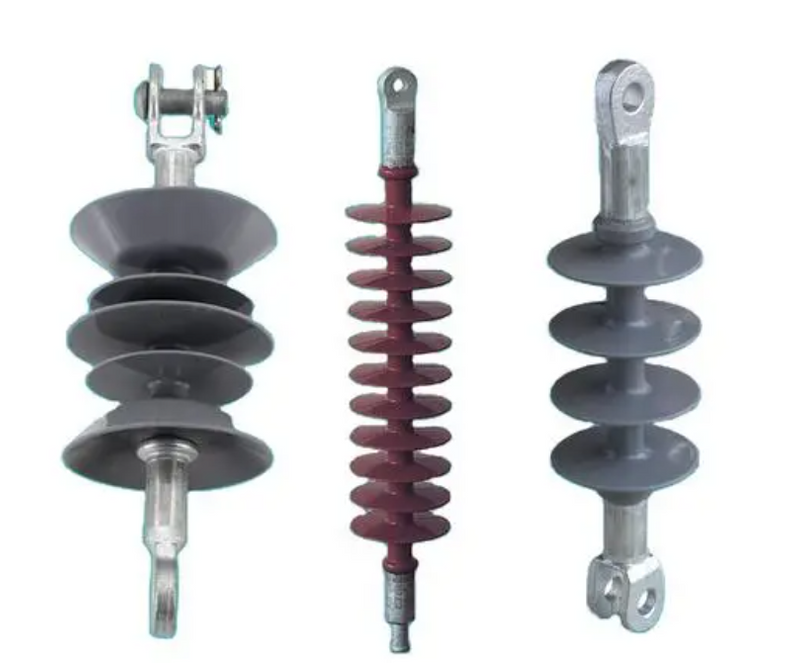

L'isolateur composite extérieur est un type d'isolateur électrique utilisé dans les systèmes de transmission et de distribution de puissance haute tension. Il est conçu pour soutenir et isoler les conducteurs électriques tout en résumant les conditions environnementales telles que la pluie, le rayonnement UV, la pollution et les fluctuations de la température. Les isolateurs composites sont de plus en plus populaires en raison de leur légèreté, de leur durabilité et de leurs performances supérieures par rapport aux isolateurs traditionnels en porcelaine ou en verre.
Normes internationales :
IEC 61109, IEC 62217, IEC 61462, IEEE 1523, ANSI C29.11.
Normes régionales et nationales :
BS EN 61466 (Royaume-Uni), DIN EN 61466 (Allemagne), est 14493 (Inde), GB / T 19519 (Chine).
Test et conformité :
Tests de charge mécanique, tests électriques, tests de pollution et tests de vieillissement.
Certifications tierces (par exemple, Kema, CESI).
La construction d'un isolant composite extérieur est conçue pour fournir une excellente isolation électrique, une résistance mécanique et une résistance aux conditions environnementales. Il se compose généralement de plusieurs composants clés, chacun servant une fonction spécifique. Vous trouverez ci-dessous une ventilation détaillée de la construction d'un isolant composite:
1. Core (composant porteur)
Matériel : Le noyau est généralement en polymère renforcé en fibre de verre (FRP) ou en fibre de verre imprégné de résine époxy . Fournit une résistance mécanique élevée pour résister aux charges de traction, de compression et de flexion.
2. Shets météorologiques (logement extérieur)
Matériau : en caoutchouc en silicone ou en monomère de diène éthylène propylène (EPDM) . Protège le noyau des facteurs environnementaux tels que le rayonnement UV, l'humidité et la pollution.
3. Raccords d'extrémité (attaches en métal)
Matière : Typiquement en aluminium , en acier galvanisé ou en fer ductile . Fournit une connexion sécurisée entre l'isolateur et le conducteur (à l'extrémité énergisée) et la structure de support (à l'extrémité fondée).
Tension nominale (KV) :
La tension du système maximale que l'isolateur est conçue pour résister.
Distance de fabrication (mm / kV) :
La distance de surface totale le long de l'isolateur entre les extrémités énergisées et la mise à la terre.
Détermine la capacité de l'isolateur à résister à la pollution et aux conditions humides.
Distance d'arc à sec (mm) :
La distance la plus courte à travers l'air entre l'extrémité énergisée et l'extrémité ancrée.
Critique pour prévenir les flashs dans des conditions sèches.
Tension résistée à l'impulsion (KV) :
La capacité de l'isolateur à résister à la foudre ou à la commutation.
Fréquence de puissance Tension de tension (KV) :
La capacité de l'isolateur à résister à la tension de fonctionnement continue et aux surtensions temporaires.
6. Niveau de décharge partielle (PC) :
Mesure le niveau de rejets partiels, ce qui peut indiquer les défauts d'isolation.
Anneaux Corona :
Utilisé dans des applications à haute tension pour réduire la décharge de la corona et éviter d'endommager l'isolateur.
Dispositifs anti-oiseaux :
Installé pour empêcher les oiseaux de causer des dommages ou une contamination.
Suivi et résistance à l'érosion :
Les hangars en caoutchouc en silicone sont formulés pour résister au suivi (dégradation de la surface) et à l'érosion causée par des décharges électriques.
Lignes de transmission :
Insulateurs de suspension et de tension pour les lignes aériennes.
Sondures :
Insulateurs de noyau creux pour les bagues, les disjoncteurs et les interrupteurs de déconnexion.
Lignes de distribution :
Les isolateurs de poste de ligne pour soutenir les conducteurs.
Électrification ferroviaire :
Systèmes caténaires aériens.
Énergie renouvelable :
Installations d'énergie éolienne et solaire.
Utilisez des boîtes en bois et des emballages en plastique pour protéger les produits contre les dommages physiques, l'humidité et les polluants environnementaux.
Livré dans le monde entier via le fret maritime, aérien ou terrestre. Des solutions d'expédition personnalisées sont disponibles en fonction des exigences des clients.
