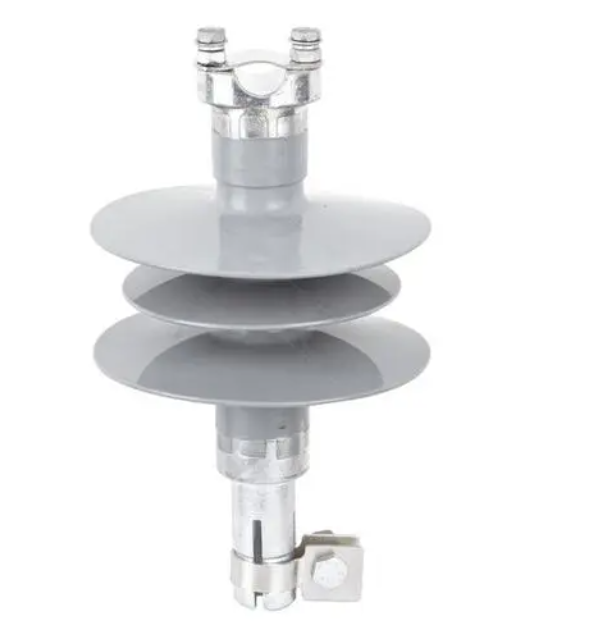

L'isolant en polymère composite haute tension est un type avancé d'isolateur utilisé dans les systèmes d'alimentation électrique pour prendre en charge et isoler les conducteurs à haute tension. Ces isolateurs sont conçus pour résister à une contrainte électrique élevée, à des charges mécaniques et à des conditions environnementales. Ils remplacent de plus en plus les isolateurs traditionnels en céramique ou en verre en raison de leurs performances et de leur durabilité supérieures.
Ces isolants en polymère composite doivent se conformer aux normes internationales telles que la CEI 61109, la CEI 61952 et l'IEEE 1523.
Ils subissent des tests rigoureux pour les performances électriques, mécaniques et environnementales.
La construction d'un isolant en polymère composite haute tension est un aspect essentiel de sa conception, garantissant qu'il répond aux normes de performance électrique, mécanique et environnementale requise. Vous trouverez ci-dessous une explication détaillée de la construction de ces isolateurs, décomposée en leurs composants clés:
1. Core (composant porteuse): en résine époxy renforcée en fibre de verre. Fournit à l'isolateur une résistance mécanique élevée pour résister aux charges de traction, de compression et de flexion.
2. Protège le noyau des facteurs environnementaux et fournit une isolation électrique.
3. Raccords d'extrémité (accessoires métalliques): en acier galvanisé, en aluminium ou en fer ductile. Relie l'isolateur à la ligne de transmission ou à la structure de support.
| Taper | Tension nominale (KV) | Charge mécanique spécifiée (KN) | Longueur de section (mm) | Distance à l'arc min (mm) | Distance de fuite (mm) | Lightning Impulse résiste à bil (kv) | Fréquence de puissance résiste (humide) (KV) |
| FPQ-12/4 | 12 | 4 | 215 | 125 | 280 | 75 | 42 |
| FPQ-15/5 | 15 | 5 | 250 | 180 | 370 | 105 | 42 |
| FPQ-24/8 | 24 | 8 | 305 | 255 | 715 | 150 | 75 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1100 | 185 | 95 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1300 | 185 | 95 |
Lignes de transmission: utilisées dans les lignes électriques aériennes pour une transmission haute tension (généralement 11 kV et plus).
Sondures: employés dans les sous-stations de support de barreaux et d'isolation de l'équipement.
Électrification ferroviaire: utilisé dans les systèmes caténaires aériens pour les chemins de fer.
Systèmes HVDC: Convient aux applications de courant direct (HVDC) à haute tension.
Utilisez des boîtes en bois et des emballages en plastique pour protéger les produits contre les dommages physiques, l'humidité et les polluants environnementaux.
Livré dans le monde entier via le fret maritime, aérien ou terrestre. Des solutions d'expédition personnalisées sont disponibles en fonction des exigences des clients.
