| Quantité: | |
|---|---|

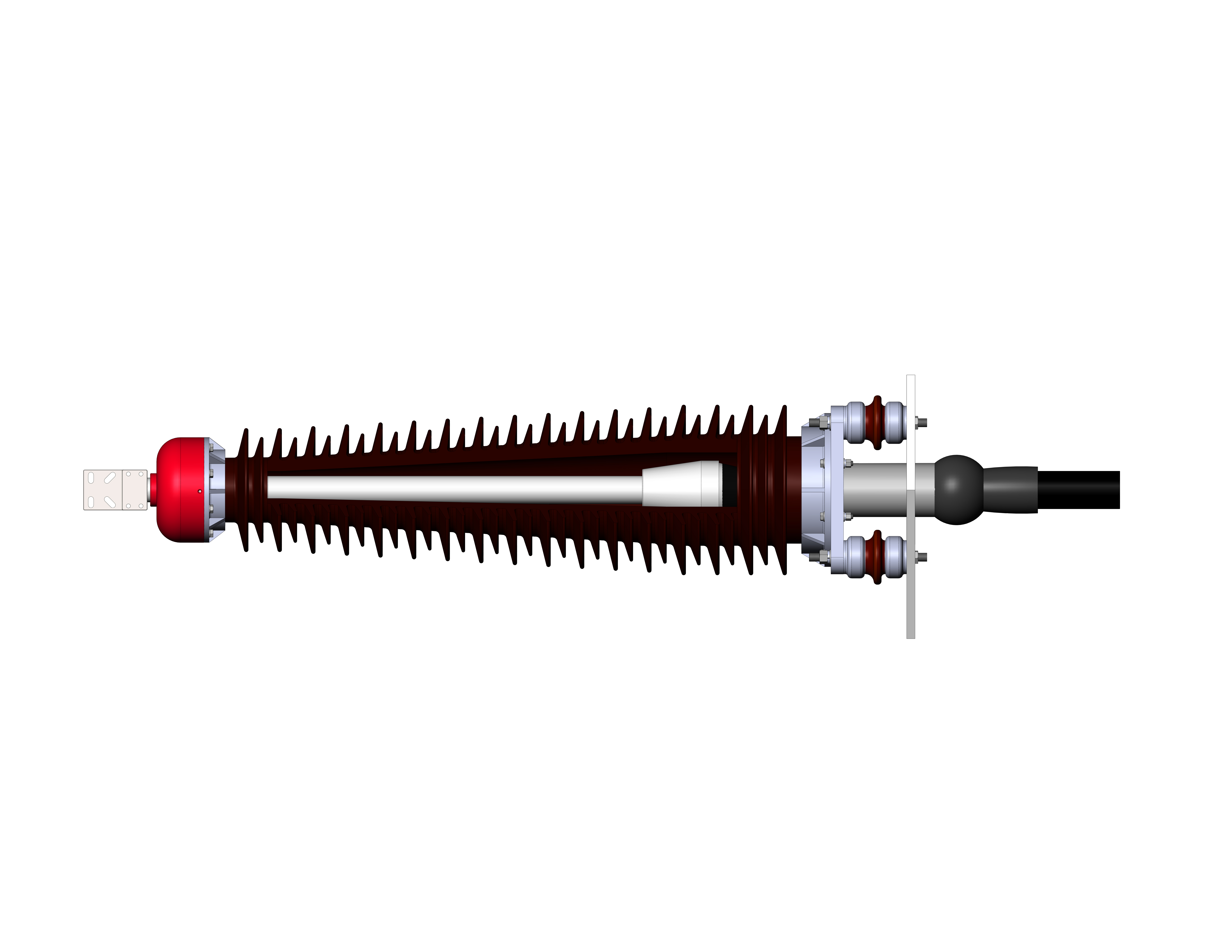

4. Polyisobutylène 5. Boulotage de porcelaine 6. Cone de contrainte 7. Plaque fixe 8. Support Isolateur 9. Pipe de queue 10. Câble |
| S ize mm | 48/66KV | 64/110KV | 80/138KV | 127 / 220KV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | Φ22 | Φ22 | Φ22 | Φ32 |
| Distance de fuite | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| Non. | Nom de test | Code |
| 1 | Test de routine | R |
| 2 | Test d'échantillonnage | S |
| 3 | Test de type | T |
| 4 | Test -de pré -identification | P |
| 5 | Test supplémentaire | A |
| Article | 66KV | 110KV | 220KV |
| Décharge partielle | 72kV , décharge partielle pas plus que les articles réalisés auparavant | 96KV , décharge partielle pas plus que les articles réalisés auparavant | 190KV , Décharge partielle pas plus que les articles réalisés auparavant |
| Fréquence de puissance Tension résistée | 120kV / 30min (corps principal conjoint 60min , pas de flashover sans panne) | 160kV / 30min (corps principal conjoint 60min , pas de flashover sans ventilation) | 318kV / 30min (corps principal conjoint 60min , pas de flashover sans ventilation) |
| Test de joint | 0,25 ± 0,01 MPA / 1H pour les raccords d'étanchéité, la bague en porcelaine, la bague composite, pas de fuite | ||
| 0,6 ~ 0,7 MPA / 1H pour la bague époxy, pas de fuite | |||
| Test d' apparence | Aucun dommage, pas de fissuration et d'autres défauts qui affectent la qualité et l'apparence | ||
Type de produit / plage d'applications
* Caractéristiques du produit

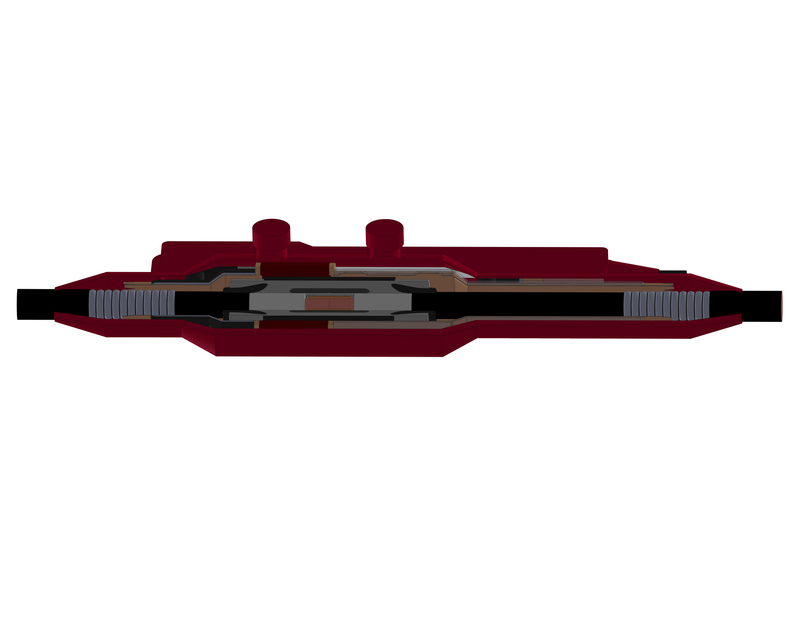

Le kit de joint de câble à haute tension de 110KV de haute qualité à travers le joint à haute tension est conçu pour une connexion sûre et fiable des câbles à haute tension. Ce kit est conçu pour fournir un étanchéité durable et haute performance pour les joints de câble dans les systèmes de transmission et de distribution de puissance. Il assure des performances électriques optimales, minimisant les temps d'arrêt et maximiser la sécurité pour les applications extérieures et intérieures.
Caractéristiques clés
Capacité haute tension
Classé pour 110kV, offrant une excellente isolation et des performances électriques pour les applications à haute tension.
Convient pour les câbles monocomes et trois cœurs.
Matériel d'isolation avancé
Utilise des matériaux de haute qualité comme le polyéthylène réticulé (XLPE) et le caoutchouc de silicone pour une isolation électrique supérieure.
Assure une perte minimale et une protection maximale contre les défauts électriques.
Technologie d'étanchéité fiable
Le kit comprend des composants à la chaleur et à la froide pour fournir des joints serrés contre l'humidité, la saleté et d'autres contaminants.
Protection contre les fuites électriques et les dommages environnementaux.
Installation facile
Les composants préfabriqués rendent l'installation rapide et simple, réduisant le besoin d'outils spécialisés ou de longs temps d'arrêt.
Des instructions détaillées sont incluses pour une configuration efficace, garantissant des connexions sécurisées dans un minimum de temps.
Durabilité et résistance aux intempéries
Résiste aux conditions météorologiques difficiles telles que l'exposition aux UV, les températures extrêmes et l'humidité élevée.
Conçu pour les installations intérieures et extérieures, offrant des performances à long terme dans les infrastructures critiques.
Applications
Systèmes de transmission de puissance
idéaux pour lier les câbles moyens à haute tension dans les réseaux électriques, assurant un transfert d'énergie transparent sans compromettre la sécurité.
Projets d'énergie renouvelable
utilisés dans les centrales éoliennes, solaires et hydroélectriques pour créer des joints de câbles robustes et sécurisés, contribuant à l'efficacité énergétique et à la fiabilité du système.
Sous-étapes et réseaux industriels
adaptés aux environnements industriels, aux sous-stations et aux réseaux de distribution électrique qui exigent des joints de câbles résistants aux pannes de haute qualité.
Les réseaux de télécommunications et de données
fournissent un scellement et une isolation à haute performance pour les câbles à haute tension dans l'infrastructure de télécommunications.
Avantages du kit conjoint de 110kV directement
Sécurité améliorée
Offre une excellente isolation électrique pour éviter les défauts et réduire le risque de risques électriques.
Réduit la possibilité d'incendies électriques ou de dommages à l'équipement causés par des articulations défectueuses.
Performance durable
Conçu pour durer des décennies, même dans les environnements les plus exigeants.
Minimise le besoin de maintenance ou de réparations fréquentes, contribuant à des économies de coûts à long terme.
Rentable
Réduit les temps d'arrêt opérationnels pendant l'installation et l'entretien, réduisant les coûts de main-d'œuvre.
La nature durable du kit assure moins de remplacements et de réparations au fil du temps.
Pourquoi choisir le kit de joint de câble haute tension de 110KV?
Ce kit conjoint de câble à haute tension de 110KV de haute qualité à travers le joint à haute tension est la solution idéale pour tous ceux qui cherchent à sécuriser, isoler et protéger les connexions de câbles à haute tension. Avec ses performances fiables, sa protection de longue durée et son processus d'installation facile, il garantit que votre infrastructure électrique reste sûre et efficace pour les années à venir.
Contactez-nous dès aujourd'hui pour une solution personnalisée adaptée à vos exigences de joint de câble spécifiques!
