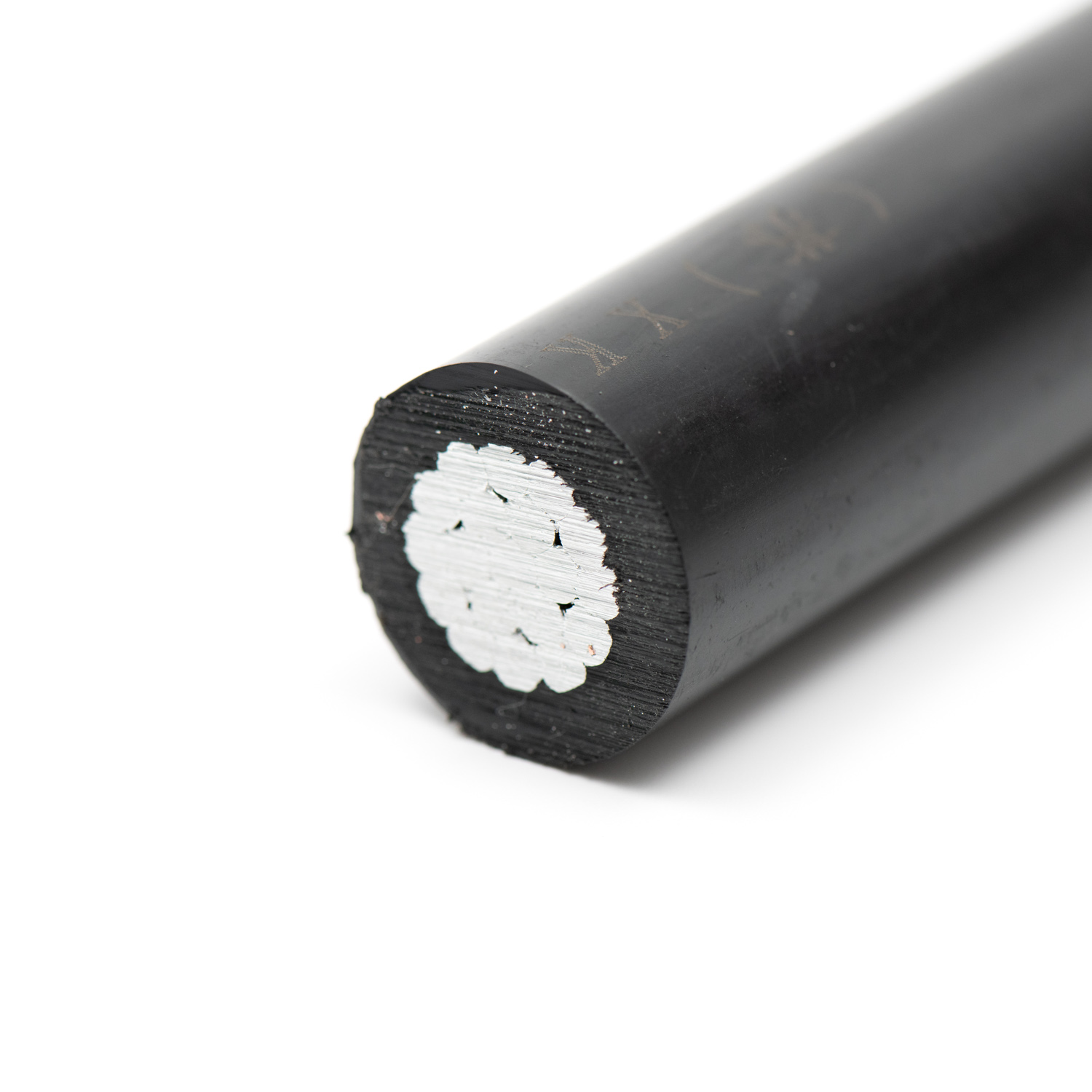

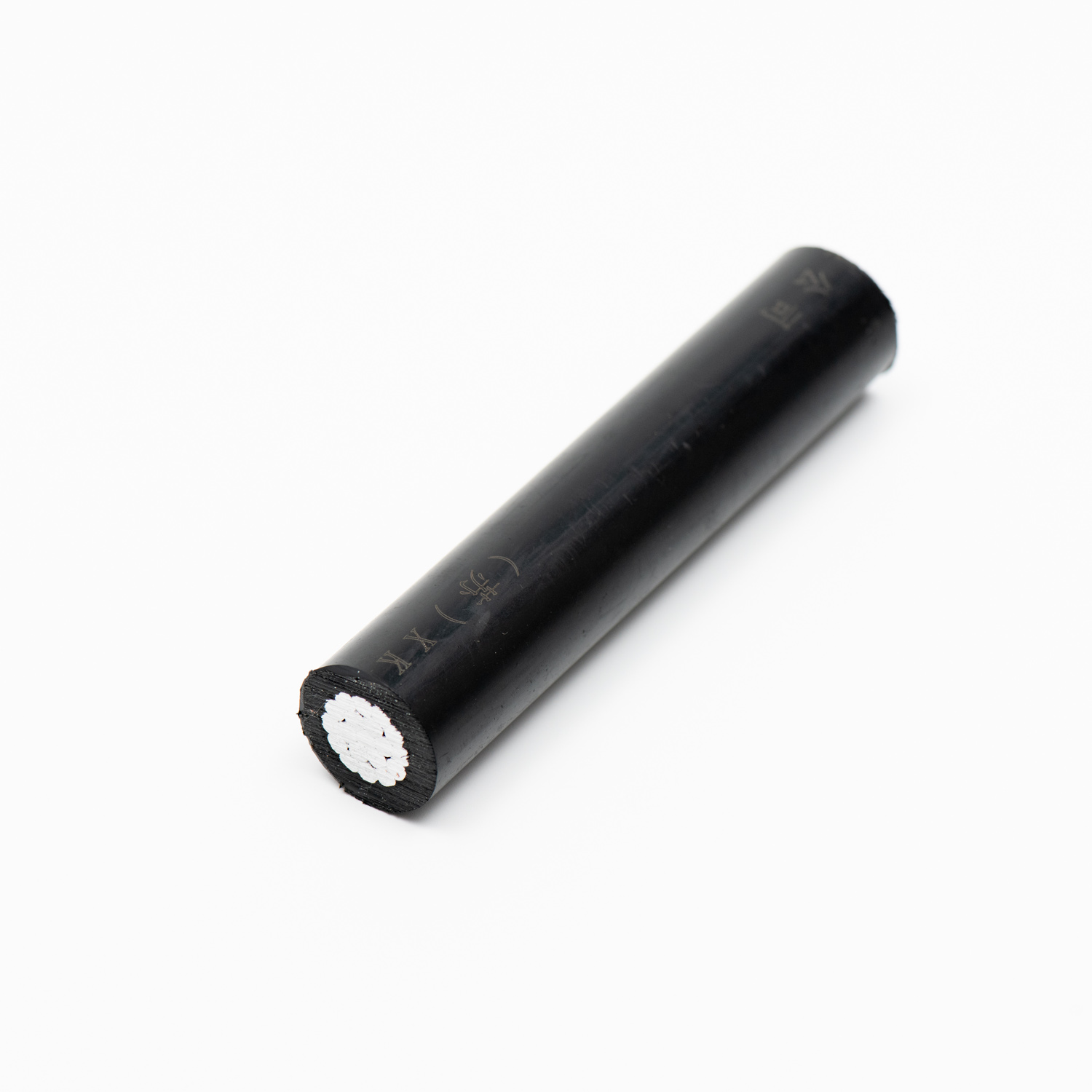

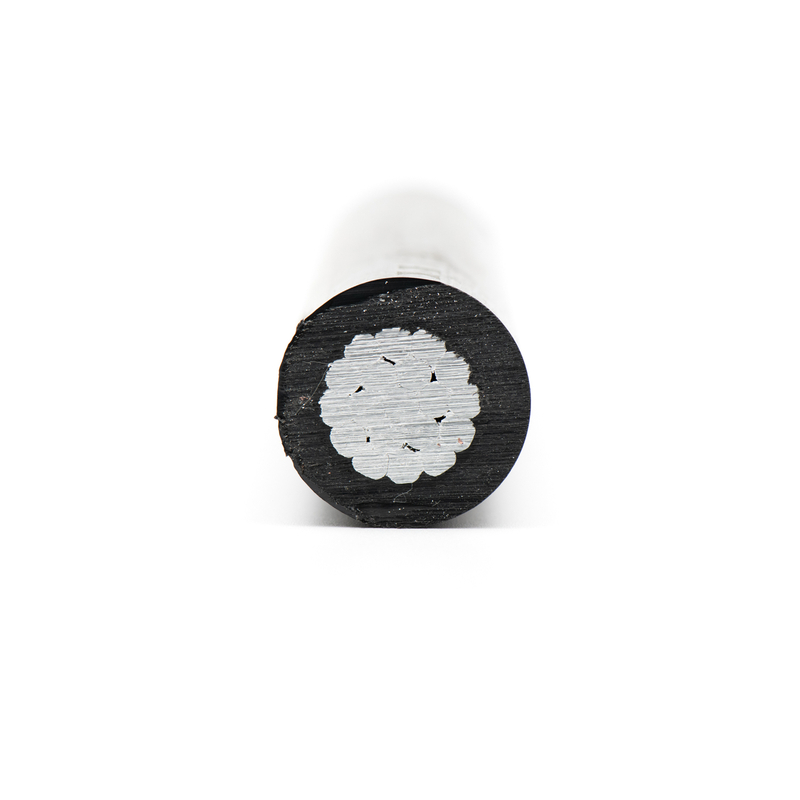

Lignes LV-ABC autonomes 0,6 / 1kV

5 0 Commentaires
État de disponibilité:
Quantité:
enquête Ajouter au panier

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Câble groupé aérien ABC 0,6/1 kV – NFA2X, AsXS(n), 1-AES (conforme HD 626)

Codes et normes

Description du paramètre
Code ABC 0,6/1 kV, NFA2X, AsXS(n), 1-AES
Normes HD 626 S1:1996 Partie 4 Section F, PL WT92/K396, CSN 34761-4F

Construction

Propriété clé du matériau du composant
Conducteurs de phase Aluminium avec isolation XLPE Haute conductivité, léger, résistant aux UV
Messager neutre Aluminium avec isolation XLPE Neutre intégré pour le support mécanique et la mise à la terre

Application

Les conducteurs groupés aériens (ABC) sont utilisés pour :

  • Réseaux affluents de bâtiments électriques

  • Réseaux internes des bâtiments électriques

Installation

⚠️ Important : Ces câbles ne doivent pas être enterrés, même dans des conduits.

✅ Méthode d'installation : installation aérienne (aérienne) uniquement


Caractéristiques clés

Description des fonctionnalités
Tension nominale 0,6/1kV
Isolation XLPE – résistant aux UV, résistant aux intempéries
Conducteur Aluminium (phase et neutre)
Conception groupée Compact, peu encombrant, facile à installer
Conforme HD 626 Conforme à la norme européenne pour les câbles aériens groupés
Application Distribution électrique aérienne pour les bâtiments et les réseaux internes

Spécifications techniques (typiques)

Valeur du paramètre
Tension nominale 0,6/1kV
Conducteur Aluminium
Matériel d'isolation XLPE (polyéthylène réticulé)
Nombre de cœurs Selon la configuration AsXS(n)
Standard HD626 S1:1996
Installation Aérien uniquement (pas d'enfouissement direct, pas d'enfouissement de conduit)

Applications

Application sectorielle
Bâtiments électriques Réseaux affluents, distribution électrique interne
Installations industrielles Alimentation aérienne des bâtiments et des équipements
Complexes commerciaux Distribution d'énergie aérienne



Dimensions des conducteurs de phase


Coupe transversale

Conductor

Diamètre

Épaisseur

Isolation

Diamètre du noyau

Capacité de charge actuelle

Rupture

Charger

(mm²)

min.

Max.

Nom.

min.

min

(UN*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)

16

4.6

5.1

1.2

1.00

7.8

2.60

25

5.6

6.5

1.3

1.07

10.1

107

4.17

35

6.6

7.5

1.3

1.07

11.0

132

5.78

50

7.7

8.6

1.5

1.25

12.5

165

8.45

70

9.3

10.2

1.5

1.25

14.0

205

11.32

95

11.0

12.0

1.7

1.50

16.1

15.30

120

12.5

13.5

1.8

1.60

17.6

20.00

150

13.9

15.0

1.8

1.60

18.8

25.00

* Défini pour une température ambiante de 35 ° ℃ et max.

Dimensions des conducteurs de messager neutres


Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public

+ Section transversale neutre

(mm²)

Diamètre du faisceau

Env.

(mm)

2 × 16

15

2 × 25

18

2 × 35

20

4 × 16

18

4 × 25

22

4 × 35

25

4 × 50

28

4 × 70

32

4 × 70 + 1 × 35

36

4 × 70 + 2 × 35

40

4 × 95

37

4 × 120

40

4 × 120 + 2 × 35

43

4 × 150

44





* Défini pour une température ambiante de 35 ° ℃ et max.

Dimensions des conducteurs de messager neutres

Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public

+ Section transversale neutre

(mm²)

Diamètre du faisceau

Env.

(mm)

2 × 16

15

2 × 25

18

2 × 35

20

4 × 16

18

4 × 25

22

4 × 35

25

4 × 50

28

4 × 70

32

4 × 70 + 1 × 35

36

4 × 70 + 2 × 35

40

4 × 95

37

4 × 120

40

4 × 120 + 2 × 35

43

4 × 150

44


Code: ABC 0,6 / 1kV.

Normes: HD 626  S1: 1996  Part5-Section D, Amka (SFS     2200).

Construction:  Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.

Messager neutre: conducteurs en aluminium.

Application : Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des bâtiments d'alimentation et leurs réseaux internes.

Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.

Dimensions des conducteurs de phase

Coupe transversale

Conductor

Diamètre

Épaisseur de l'isolation

Diamètre du noyau

Capacité de charge actuelle

Rupture

Charger

(mm²)

min.

tolérance

Nom.

min.

min.

Max.

(UN*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)

16

4.4

± 0,05

1.4

7.1

7.3

70

25

5.9

± 0,02

1.4

8.3

9.1

95

35

6.9

± 0,02

1.6

9.7

10.5

115

50

8.1

± 0,25

1.6

10.8

11.8

140

70

9.7

± 0,25

1.8

12.8

13.8

180

120

12.8

± 0,30

2.0

16.2

17.4

250

*  Défini  pour  une  température  ambiante  de 25 ℃  et  max  .

Coupe transversale

Diamètre du conducteur

Épaisseur de l'isolation

Diamètre du noyau

Capacité de charge actuelle

Charge de rupture

(mm²)

min.

tolérance

Nom.

min.

min.

Max.

(UN*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)

25

5.9

± 0,02

5.5

6.3

7.4

35

6.9

± 0,02

6.5

7.3

10.3

50

8.1

± 0,25

7.6

8.6

14.2

70

9.7

± 0,25

9.2

10.2

20.6

95

11.4

± 0,30

10.8

12.0

27.9

Dimensions     du     paquet     de câbles

Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public

+ Section transversale neutre

(mm²)

Diamètre du faisceau

Env.

(mm)

1 × 16 + 25

15

3 × 16 + 25

22

4 × 16 + 25

22

3 × 25 + 35

26

4 × 25 + 35

26

3 × 35 + 50

30

3 × 50 + 70

35

3 × 70 + 95

41

3 × 120 + 95

47

LV-ABC Lignes avec messager neutre isolé

Code: ABC 0,6 / 1kV.

Normes: HD 626 S1: 1996 Partie 6 Section E, Amka (SFS 2200)

Construction: Conducteurs en aluminium avec  isolation XLPE.

Application: Des conducteurs groupés aériens sont utilisés pour les réseaux affluents des     bâtiments d'alimentation et leurs réseaux internes.

Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.

Dimensions des conducteurs de phase

Coupe transversale

Conductor

Diamètre

Épaisseur

Isolation

Diamètre de noyau

Capacité de charge actuelle

Charge de rupture

(mm²)

min.

Max.

Nom.

min.

min.

Max.

(UN*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)

16

4.6

5.1

1.2

7.0

7.8

25

5.8

6.3

1.4

8.6

9.4

112

35

6.8

7.3

1.6

10.0

10.9

138

50

7.9

8.4

1.6

11.1

12.0

168

70

9.7

10.2

1.8

13.3

14.2

213

95

11.0

12.0

1.8

14.6

15.7

258

120

12.0

13.1

1.8

15.6

16.7

306

150

13.9

15.0

1.7

17.3

18.6

344

* Défini pour une température ambiante de 30 ℃ et max. Température du conducteur de 90 ℃.

Dimensions des conducteurs de messager neutres

Coupe transversale

Conductor

Diamètre

Épaisseur

Isolation

Diamètre du noyau

Capacité de charge actuelle

Rupture

Charger

(mm²)

min.

tolérance

Nom.

min.

min.

Max.

(UN*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)

54.6

9.2

9.6

1.6

12.3

13.0

16.6

70

10.0

10.2

1.5

12.9

13.6

20.5

95

12.2

12.9

1.6

15.3

16.3

27.5

* Défini pour une température ambiante de 30 ℃ et max.

Dimensions du paquet  de câbles

Nombre de noyaux de phase × section transversale + conducteurs d'éclairage public

+ Section transversale neutre

(mm²)

Diamètre du faisceau

Env.

(mm)

3 × 25 + 54,6

30.0

3 × 35 + k × 16 + 54,6

33.0

3 × 50 + k × 16 + 54,6

36.0

3 × 70 + k × 16 + 54,6

37.5

3 × 70 + k × 25 + 54,6

40.0

3 × 70 + k × 16 + 70

41.0

3 × 95 + K × 16 + 70

44.0

3 × 120 + k × 16 + 70

46.0

3 × 120 + k × 16 + 95

47.0

3 × 150 + k × 16 + 70

48.0

3 × 150 + k × 16 + 95

49.0

* Remarque: k Nombre de conducteurs d'éclairage public (k peut être égal à 0,1.2..or 3).

Code: ABC 11KV.

Normes: sans 1713.

Construction:  Conducteurs de phase: Conducteurs en aluminium avec isolation XLPE.

Messager  neutre : un  conducteur  en acier  galvanisé  échoué  avec  isolation XLPE.

Application: les conducteurs aériens groupés doivent être appropriés

Opération à l'extérieur dans les zones tropicales à des altitudes allant jusqu'à 2200 m au-dessus de la mer

niveau, humidité allant jusqu'à 90%, température ambiante moyenne de + 30 ℃ avec

un minimum de - 1 ℃ et un maximum de + 4 ℃ en  lumière directe du soleil, lourd

conditions  salines  le  long  de la  côte  et  des niveaux  isocénéniques  de  180

orages jours par an.

Installation: Ces câbles ne peuvent pas être enterrés, même dans les conduits.


Caractéristiques du conducteur de phase

1

Taille    du conducteur

mm²

70

95

185

2

Diamètre    sur    conducteur.Nominal

MM

9.3-10.2

11.6

16.4


3

Épaisseur   de   diélectrique.Nominal

MM

3.4

3.4

3.4

Minimum  à  un  point

MM

2.96

2.96

2.96

4

Diamètre  sur  l'isolation.  nominal

MM

16.1-17.0

21.3

25.9

5

Diamètre  sur l'écran  de base  semi-conducteur  .  nominal

MM

18.1-19

23.3

27.9

6

Épaisseur  de  ruban  de cuivre.Nominal

MM

0.15

1.15

2.15


7

Épaisseur   de   gaine.

MM

1.8

1.8

1.8

Minimum  à  un  point

MM

1.43

1.43

1.51

8

Taille   caténaire

mm²

50

50

70

9

Diamètre   global   du   bundle.Nominal

MM

55.7

67.8

79.2

10

Masse  nominale

kg / m

2.64

3.25

4.65


Soutenir les caractéristiques caténaires

1

Taille caténaire

mm²

50

70

2

Nombre de fils

7

7

3

Taille du fil (diamètre)

MM

3.0

3.6

4

Résistance à la traction minimale de chaque fil

KN

9.26

13.13

5

Allongement à la pause. minimum

%

3.5

4.0


6

Épaisseur de revêtement protecteur


Nominal

MM

1.2

1.2

Minimum à un point

MM

0.96

1.96

7

Impusehsandvoag        E1.250S

21KV / 5min

21KV / 5min


sur:
En vertu d'un:
