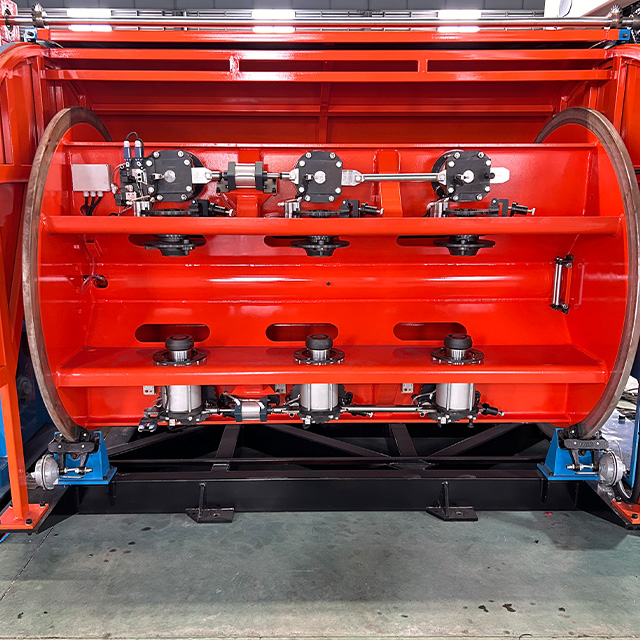

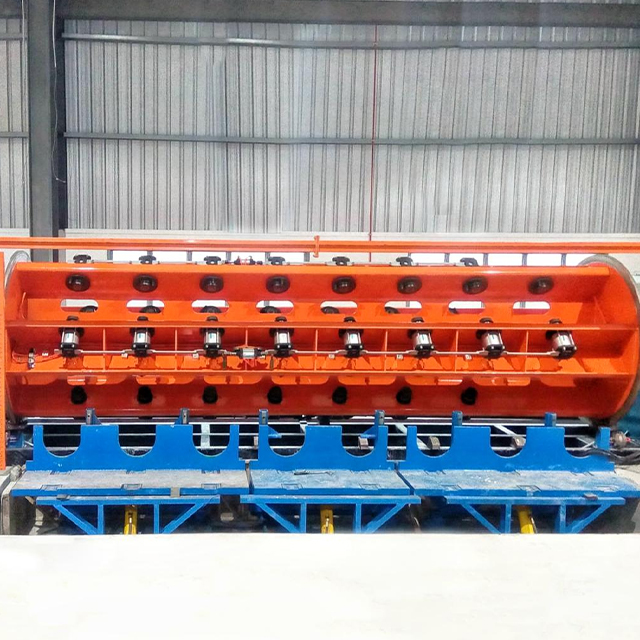

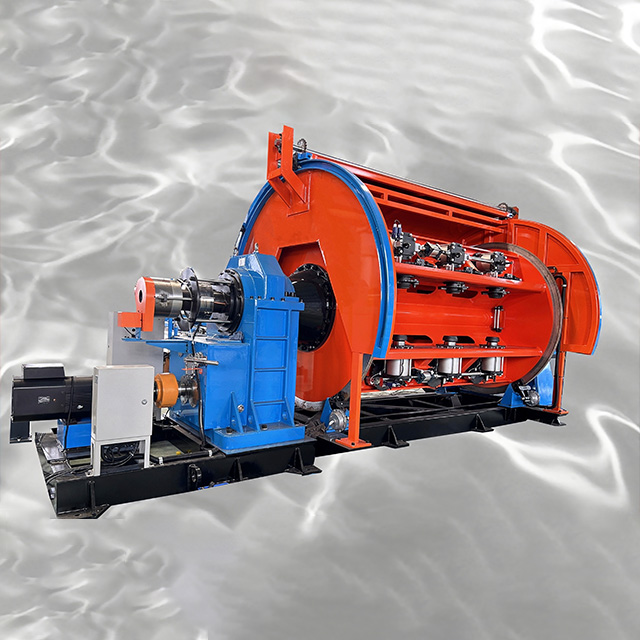

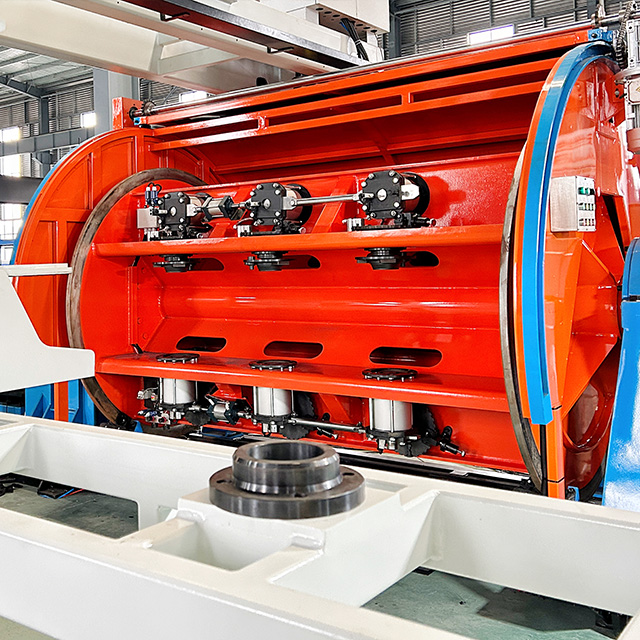

La machine à bandage rigide est conçue pour fabriquer des conducteurs rigides rigides à haute résistance utilisés dans la transmission de puissance, l'électrification ferroviaire et les câbles industriels robustes. Avec une structure de trame rigide et des commandes de servomotes de précision, il réalise un fonctionnement de 500 tr / min tout en maintenant une précision de longueur de pose de 1,5 mm. Compatible avec des fils solide en aluminium, en cuivre et en alliage, cette machine assure un échangement uniforme pour les applications exigeant une résistance à la traction exceptionnelle et une durabilité. Certifié selon les normes ISO 9001 et CE , il s'agit de la pierre angulaire de la production fiable de câbles rigides.
Points de vente de base
1. Cadre rigide renforcé : la construction en acier en service lourd minimise les vibrations pour un fonctionnement stable à grande vitesse.
2. Échouage multicouche : prend en charge jusqu'à 4 couches pour les conceptions de conducteurs complexes.
3. Contrôle automatisé de la tension : le système axé sur le servo-± 1% d'uniformité de tension entre tous les brins.
4. outillage à changement rapide : les bobines et les guides modulaires réduisent le temps de configuration à ≤ 10 minutes.
5. Conception d'économie d'énergie : le freinage régénératif réduit la consommation d'énergie de 20%.
Le de la machine cadre rigide et le système à double broche permettent un alignement précis des conducteurs solides, atteignant des résistances à la traction allant jusqu'à 800 MPa . Le système de remboursement automatisé ajuste dynamiquement la tension pour empêcher la déformation des câbles pendant l'échange à grande vitesse.
· Alignement guidé au laser : assure une précision de longueur de la pose de ± 1,5 mm pour la géométrie uniforme du conducteur.
· Mécanisme anti-twist : élimine la contrainte de torsion dans les fils solides pendant l'échouage multicouche.
· Compatibilité des matériaux : traite l'aluminium solide (jusqu'à 25 mm de diamètre), le cuivre et les alliages.
· Configuration multi-couches : Produisez 1 à 4 couches avec une longueur de pose réglable (10–300 mm).
· Interface HMI : surveillance en temps réel du RPM, la tension et le nombre de couches via un écran tactile de 10 pouces.
· Conformité à la sécurité : arrêt d'urgence, protection contre les surcharges et gardes de sécurité entrelacés.
Paramètre | Valeur |
Diamètre du conducteur | 5 mm à 25 mm (fil massif) |
Vitesse maximale | 500 tr / min |
Précision de la longueur | ± 1,5 mm |
Puissance du moteur | 55 kW (entraînement principal), 3,5 kW (servo) |
Bobine | 150 kg à 800 kg |
Certifications | ISO 9001, CE |
