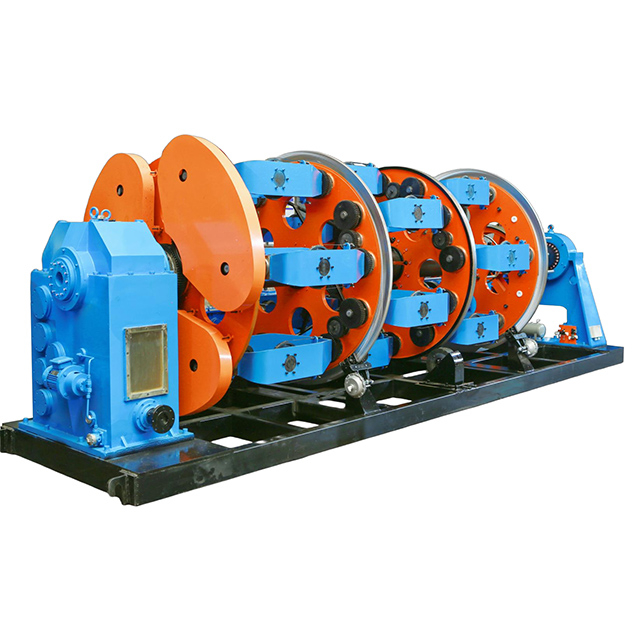

La toronneuse à cage est conçue pour la production en grand volume de conducteurs toronnés avec une précision exceptionnelle. Conçu pour un fonctionnement à grande vitesse, il traite plusieurs fils simultanément tout en conservant une précision de longueur de pas de ±0,5 mm, entièrement conforme aux normes CEI 60228.
Certifiée UL, CE et ISO 9001, cette machine est idéale pour la fabrication :
Câbles d'alimentation (conducteurs AAC/ACSR)
Câbles de communication (CAT6, CAT7, renfort fibre optique)
Faisceaux de câbles automobiles (véhicules électriques et hybrides)
Câbles d'énergie renouvelable (connexions au réseau solaire et éolien)
Avec une conception modulaire, un fonctionnement économe en énergie et un contrôle automatisé de la tension, la toronneuse à cage offre vitesse, qualité et évolutivité pour les lignes de production de câbles modernes.
| Avantage | des fonctionnalités |
|---|---|
| Traitement multi-fils à grande vitesse | Traite plusieurs fils en un seul passage, réduisant considérablement le temps de production. Longueur de pose réglable avec une précision de ±0,5 mm. |
| Contrôle de précision et stabilité | Le contrôle de tension à double couche assure un alignement uniforme des fils et minimise la casse. Écran tactile PLC + HMI pour une surveillance en temps réel. |
| Construction robuste | La conception de la cage modulaire avec un cadre léger en aluminium/acier inoxydable réduit l'inertie. Le système anti-vibration stabilise le fonctionnement aux vitesses maximales. |
| Efficacité énergétique | Le système de freinage régénératif réduit la consommation d'énergie. Les roulements à faible friction et les rapports de transmission optimisés améliorent l'efficacité. |
| Sécurité et conformité | Protections de sécurité certifiées CE/UL, arrêt d'urgence, protection contre les surcharges. Conforme aux normes CEI 60811 et ISO 9001. |
| Personnalisation | Capacité de fil configurable, longueur de pas et niveaux d'automatisation (par exemple, chargement/déchargement automatique). Systèmes d’enroulement en option disponibles. |
| Type | de plage de diamètre | de matériau |
|---|---|---|
| Fils de cuivre, d'aluminium, d'alliage | [ ] mm à [ ] mm | Nu, étamé ou isolé |
| Application | sectorielle |
|---|---|
| Transmission de puissance | Conducteurs multibrins pour câbles AAC/ACSR et lignes aériennes |
| Télécom | Câbles CAT6/CAT7, torons de renfort fibre optique |
| Automobile | Faisceaux de câblage haute flexibilité pour véhicules électriques et véhicules hybrides |
| Énergie renouvelable | Câbles de connexion au réseau pour parcs solaires et éoliens |
Lot testé pour la cohérence de la tension, la précision de la longueur de pas et la stabilité mécanique
Composants codés QR pour la traçabilité et la documentation de conformité
| Valeur | du paramètre |
|---|---|
| Diamètre de l'échouc | 500 mm – 1 500 mm |
| Vitesse maximale | 800 tr / min |
| Précision des tensions | ± 1,5% |
| Puissance du moteur | 90 kW (entraînement principal), 7,5 kW (servo) |
| Bobine | 200 kg – 1 000 kg |
| Certifications | ISO 9001, CE |
