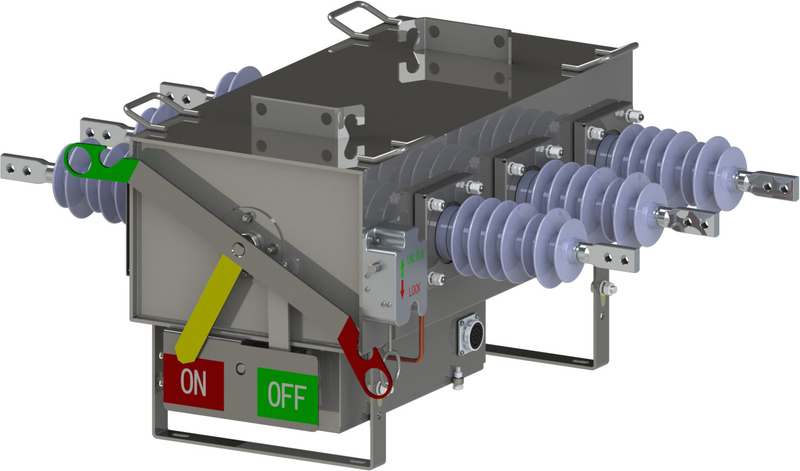

Manuel de l'interrupteur de rupture SF6 monté sur le poteau / motor
6KV,… .40.5KV, 400A, .. 630,… .1250A
Fourni de fabrication personnalisée
Solutions entières pour la conception, l'assemblage, le test
● Résumé
RPS est une famille d'interrupteur de pause à pôle extérieur isolée SF6 pour les lignes aériennes et spécifiquement
Conçu pour une utilisation dans les systèmes d'automatisation de distribution à distance modernes. Le RPS offre une maintenance fiable
opération libre même dans les conditions climatiques les plus exigeantes, y compris les atmosphères chargées de sel, l'industrie corrosive
Pollution, neige et glace. Il a une excellente perversation de charge et une capacité de fabrication des défauts et satisfait l'isolement
Exigences spécifiées pour l'interrupteur de rupture de charge. Le réservoir en métal terrestre empêche tous les courants de fuite possibles à travers
un interrupteur ouvert. Les RP peuvent être utilisés manuellement ou opérés pour le moteur pour la commande électrique locale et à distance, améliorée.
● Environnement de service
1. Température aérienne: température maximale: + 85 ℃; Température minimale: -45 ℃
Humidité: humidité moyenne mensuelle 95%; Humidité moyenne quotidienne 90%.
Altitude au-dessus du niveau de la mer: installation maximale Altitude: 2500 m ou plus supérieure.
Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, de la vapeur, etc.
● Offre
Avec des classes facultatives pour la plage de courant nominale:
- Type RPS 15, note 6-20 kV avec 400a, 16 kaup à 1250a, 20KA;
- Type RPS 27, note 22-27 kV avec 400a, 16 kaup à 1250a, 20ka;
- Type RPS 38, note 30-40,5 kV avec 400a, 16 kaup à 1250a, 20ka;
Avec des classes facultatives pour différentes installations d'application de grille:
Fonction de section (section)
50 surintensités instantanés / temps défini (P.OC)
51 surccurre temporel de phase (courbe p.fast / courbe p.delay)
Surcharge (courbe n.fast / N.Delay Curve)
50N SURMÉRIEUR SUR LE GROUR RÉSIDÉ
51N sur le temps résiduel du sol (g. courbe rapide / g.delay courbe)
50sef Fauteur de terre sensible (SEF)
Charge à froid 51C (charge à froid)
TRSOTF Switch-Onto-Fault (SOTF)
59 sur tension （ L.Over Volt ）
27 sous tension (L.under Volt)
Fonctions de surveillance:
Phases primaires / secondaires et courants terrestres
Direction
Tensions de lignes primaires / secondaires
Facteur de puissance et de puissance apparents
Puissance réelle et réactive
Dossier de demande historique
Tension et courant de séquence de phase positive
Tension et courant de séquence de phases négatives
Tension de séquence de phase zéro
Fréquence
État d'entrée / sortie binaire
Circuit de voyage sain / échec
Heure et date
Records de défauts
Records de l'événement
● Fonction RPS
L'acier inoxydable de 3 mm de haute qualité est utilisé pour le réservoir, qui est conçu pour sa robustesse maximale et
Ligne de soudage minimale pour minimiser la corrosion, et spécifiquement pour garantir la sécurité du
Personnel d'opération Même avec les défauts d'arc interne à la capacité de défaut maximale du réservoir que le RPS peut
supporte un défaut interne sans évacuer les gaz chauds.
Le mécanisme d'opération de ressort indépendant adopte le ressort en spirale des brevets Rockwill ® , fournit une charge garantie
Break Fault fait la capacité en assurant la vitesse d'ouverture et de clôture de l'interrupteur.
Le RPS est fourni avec un indicateur de position de réflexion de lumière qui est directement connecté au fonctionnement du commutateur
Arbre fournissant une indication de position d'interrupteur claire et sans ambiguïté. Indicateur en matériau réfléchissant de lumière, qui
est facilement visible depuis le sol même la nuit sous des pluies à disciples.
● Nouveaux avantages principaux de RPS
Fournir une technologie de clôture du manuel de conception spéciale avec son propre brevet, il a demandé la normale et
Clôture de situation anormale. Sa vitesse de fermeture (temps) est conforme à l'IEC62271-100.
Cette fonction peut compenser à partir du défaut d'actionneur magnétique qui, lorsque l'actionneur ne peut pas fonctionner, provoquera le principal accident.
Bouche composite résistante à la corrosion
Mécanisme manuel de lock-out (y compris le bâton de crochet)
Terrain de logement fiable
Indicateur O / C (en matériau de réflexion de lumière),
Compteur de fonctionnement, jauge de densité de gaz qui sont facilement
visible du niveau du sol.
Détection de fuite d'hélium avancée et intégrée
et l'équipement de remplissage, qui garantit une fuite SF6 de
Chaque commutateur est inférieur à 0,1% strictement par an.
Lecteur de moteur, qui se moderne facilement sur place pour
Unités opérationnelles manuelles.
● Distances de fluage des RP
Terminal à Ground Creepage | 5KV BIL 95/110KV | 27KV BIL125 / 150KV | 38KV BIL 170 / 200KV |
Bague composite | 564 mm | 840 mm | 1400 mm |
Bague en porcelaine | 556 mm | 708 mm | 1250 mm |
● Transformateur de courant et capteur de tension
Numéro de pièce | RPS-15 | RPS-27 | RPS-38 | |||
Manuel | Motoriser | Manuel | Motoriser | Manuel | Motoriser | |
Transformateur de courant | / | 3 | / | 3 | / | 3 |
Capteur de tension | / | 3/6 | / | 3/6 | / | 3/6 |
Remarque: les transformateurs de courant et les capteurs de tension peuvent être personnalisés en fonction des exigences.
● Normes de référence
IEC 62271-1 IEC62271-102 IEC 62271-103
Appareillage de commutation haute tension et contrôle de contrôle. Partie 103: Commutateurs pour une tension nominale supérieure à 1 kV jusqu'à 52 kV
Front: indicateur Couleur Clear O / C
