I. Introduction générale

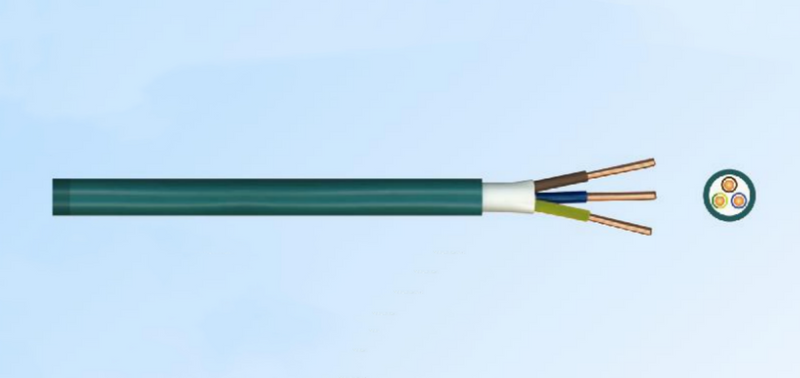

Le câble N2XH, conçu pour les applications de 0,6 / 1 kV, adhère à la norme VDE 276 - 604. Il présente une conception incendie - sécurité, ce qui en fait un choix idéal pour les zones à haut risque d'incendie et d'endroits bondés tels que les centres commerciaux, les centres d'affaires, les hôtels, les écoles et les tunnels.
Ii Spécifications techniques
1. Tension nominale
Le câble N2XH est évalué à 0,6 / 1kV (U₀ / U), ce qui convient à une large gamme de systèmes de distribution d'énergie moyenne.
2. CONDUCTEUR
Le conducteur est en cuivre solide ou échoué. Pour les zones transversales de 16 mm² et moins, l'oxygène à haute pureté solide - le cuivre libre est utilisé. Le cuivre a une pureté d'au moins 99,97% et est en surface pour prévenir l'oxydation, assurant une excellente conductivité électrique et une stabilité à long terme.
Pour les zones transversales supérieures à 16 mm², des conducteurs de cuivre échoués sont appliqués. Ils sont composés de multiples fils de cuivre finement échoués, offrant une flexibilité améliorée tout en conservant des performances électriques de haute qualité. Les conducteurs échoués sont conformes aux normes CEI 60228 de classe 1 (pour solides) et de classe 2 (pour les échoués).
3. Isolation
Le matériau d'isolation est en polyéthylène lié au croisement (XLPE). XLPE propose d'excellentes propriétés d'isolation électrique. Il peut résister à une température de fonctionnement à long terme de 90 ℃. En cas de court-circuit court, le câble peut supporter une température allant jusqu'à 250 ℃ pendant un maximum de 5 secondes sans dommages significatifs à l'isolation, assurant un fonctionnement fiable dans des conditions anormales.
4. remplissage
Un remplissage spécial bas - fumée, incendie - ignifuge et halogène - libre (LSFOH) est utilisé. Ce remplissage a un indice d'oxygène d'au moins 35%, ce qui signifie qu'il est très résistant à la combustion. Lorsqu'il est exposé au feu, il aide à supprimer la propagation des flammes. De plus, sa densité de fumée est inférieure ou égale à 40% telle que mesurée selon la CEI 61034 - 2, minimisant l'obstruction de la vision en cas d'incendie.
5. Gaine
La gaine est également composée d'un matériau LSFOH spécial. Il a une dureté rivage de 85 ± 5, offrant une bonne protection mécanique pour les composants intérieurs du câble. De plus, il répond à la norme UL 746C en plein air pour la résistance aux intempéries, garantissant que le câble peut être utilisé dans diverses conditions environnementales, à l'intérieur et à l'extérieur.
Iii. Feu - sécurité - conception centrée
L'utilisation de matériaux LSFOH dans le remplissage et la gaine est une caractéristique clé du câble N2XH. En cas d'incendie, ces matériaux jouent des rôles cruciaux. Ils suppriment efficacement la propagation des flammes, réduisant le risque de dégénation d'incendie. La caractéristique des émissions de fumée basse est particulièrement importante dans les zones bondées ou fermées. Avec une transmittance légère d'au moins 60% à 4% (testée selon la norme ASTM E662), il aide à maintenir la visibilité pour les personnes à évacuer en toute sécurité. De plus, le câble ne libère pas d'halogène toxique - contenant des gaz, car la quantité de libération de HCL est inférieure ou égale à 5 mg / g (en ligne avec la CEI 61249 - 2 - 11), bien en dessous de la limite de 90 mg / g spécifiée dans la directive UE ROHS. Cela réduit considérablement le préjudice à la santé humaine et à l'environnement lors d'un incendie.
