La sélection du parasurtenseur approprié nécessite de faire correspondre quatre paramètres clés aux conditions spécifiques de votre système et à votre environnement d'installation.
1. Tension du système et configuration de la mise à la terre
Pour un système de 33 kV, la tension nominale maximale du système (Um) est de 36 kV. La MCOV (Tension Maximale Continue de Fonctionnement) requise dépend du type de mise à la terre du système :
| Type de mise à la terre du système | Facteur de tension (k) | MCOV recommandé |
|---|---|---|
| Efficacement mis à la terre | 1.0 | ≥ 0,8 × Um (≥ 28,8 kV) |
| Neutre non mis à la terre/isolé | 1,25-1,4 | ≥ Um/√3 × 1,25 (≥ 26 kV) |
| Résonant mis à la terre | 1,4-1,73 | ≥ Um/√3 × 1,4 (≥ 29 kV) |
Pour la plupart des applications de distribution de 33 kV avec des neutres efficacement mis à la terre, un MCOV de 27,0 à 27,5 kV est standard et offre une marge adéquate . En règle générale, les parafoudres sont choisis avec des valeurs MCOV 10 à 20 % supérieures à la tension de fonctionnement phase-terre standard..
2. Courant de décharge nominal (In)
5kA (Classe 1 / Classe de Distribution) : Pour lignes de distribution standard avec activité de foudre modérée. Convient aux parafoudres de ligne et aux petits transformateurs de distribution.
10 kA (Classe 2 / Classe Station) : Pour les sous-stations, les transformateurs critiques et les zones à forte densité de foudre. Offre une plus grande capacité d’absorption d’énergie et une durée de vie plus longue. Recommandé pour la plupart des applications de sous-stations 33 kV.
3. Distance d'isolement et niveau de pollution
La ligne d'isolement doit être sélectionnée en fonction de l'environnement d'installation selon la norme CEI 60815 :
| Niveau de pollution Ligne | de fuite minimale | Application typique |
|---|---|---|
| Lumière (Niveau I) | 16 mm/kV | Zones intérieures à faible humidité |
| Moyen (niveau II) | 20 mm/kV | Installations extérieures générales |
| Lourd (niveau III à IV) | 25-31 mm/kV | Zones côtières, désertiques, industrielles |
Pour les systèmes 33 kV avec une tension maximale de 36 kV, une ligne de fuite de 900 à 1 330 mm est typique pour les zones à forte pollution. Les parafoudres à boîtier en porcelaine sont disponibles avec des lignes de fuite étendues pour les environnements côtiers et industriels.
4. Sélection des matériaux du boîtier : porcelaine ou polymère
Il s’agit d’une décision cruciale affectant les performances mécaniques, l’installation et le coût total de possession. Le tableau comparatif ci-dessous résume les principales différences :
Choisissez un boîtier en porcelaine lorsque : la charge mécanique est extrême (vents violents, zones sismiques), la charge thermique est sévère ou les spécifications des services publics exigent explicitement une construction en porcelaine . Choisissez un boîtier en polymère lorsque : la simplicité d'installation, la légèreté et les performances supérieures en matière de pollution sont des priorités.
| Paramètre | Unité | Y5W-33 (5kA) | Y10W-33 (10kA) |
|---|---|---|---|
| Tension nominale (UR) | kV (rms) | 33 | 33 |
| Tension de fonctionnement continue maximale (MCOV/Uc) | kV (rms) | 27,0-27,5 | 27,0-27,5 |
| Courant de décharge nominal (In) | ka | 5 | 10 |
| Tension résiduelle d'impulsion de courant raide (1/4µs) | kV (crête) | ≤113 | ≤113 |
| Tension résiduelle d'impulsion de foudre (8/20µs) | kV (crête) | ≤99 | ≤99 |
| Tension résiduelle d'impulsion de commutation (30/60µs) | kV (crête) | ≤89 | ≤89 |
| Résistance au courant d'onde carrée de 2 ms | A | 150 | 250 |
| Tenue aux impulsions à courant élevé de 4/10 µs | ka | 65 | 100 |
| Distance de fuite | MM | 750-900 | 10 h 55-13 h 30 |
| Matériel de logement | — | Porcelaine de qualité électrique | Porcelaine de qualité électrique |
| Noyau de varistance | — | ZnO (oxyde de zinc) sans espace | ZnO (oxyde de zinc) sans espace |
| Standard | — | IEC 60099-4 | IEC 60099-4 |
| Température de fonctionnement | °C | -40 à +45 | -40 à +45 |
| Altitude | m | ≤3000 | ≤3000 |
Remarque : La ligne d'isolement varie en fonction des spécifications du niveau de pollution. Évaluations personnalisées disponibles sur demande.
Ce parafoudre en porcelaine 33kV est conçu pour les installations suivantes :
Lignes de distribution aériennes 33 kV : protègent les isolateurs de ligne, les transformateurs et les terminaisons de câbles connectés contre les surtensions induites par la foudre. Particulièrement adapté aux zones à forte activité éclair où les parafoudres de ligne réduisent le risque de contournement et éliminent le besoin de câbles de blindage.
Transformateurs de distribution : installés sur le côté primaire des transformateurs 33 kV/11 kV ou 33 kV/0,4 kV pour limiter les surtensions entrantes avant qu'elles n'atteignent l'isolation de l'enroulement.
Terminaisons de câbles et appareillage de commutation : protègent les extrémités d'étanchéité des câbles et l'appareillage de commutation connecté contre les surtensions de commutation et les surtensions transitoires propagées à travers les câbles d'alimentation connectés.
Équipement de sous-station : appliqué comme protection de classe station pour les jeux de barres, les disjoncteurs et les transformateurs de mesure dans les sous-stations de 33 kV.
| Parafoudre en porcelaine Aspect | 33kV | Parafoudre en polymère 33kV |
|---|---|---|
| Matériel de logement | Céramique électrique émaillée | Caoutchouc de silicone / EPDM sur noyau FRP |
| Poids (environ) | 8 à 12 kg | 2 à 4 kg |
| Résistance en porte-à-faux | Élevé (jusqu'à 70 000 lb / 311 kN) | Modéré |
| Résistance à la pollution | Nécessite une ligne de fuite adéquate | La surface hydrophobe repousse activement l'eau |
| Comportement en cas d'échec | Peut se briser en cas de faute ; décompression directionnelle disponible | Non fragmenté ; plus sûr dans les zones peuplées |
| Résistance aux UV / vieillissement | Excellente stabilité à long terme | Bien; le silicone peut vieillir sous des UV extrêmes |
| Types de câbles appropriés | Toutes les terminaisons de câbles XLPE, EPR, PILC 33 kV | Même; préféré pour les boîtiers de câbles compacts |
| Environnement recommandé | Vents violents, zones sismiques, sous-stations, emplacements à haute température | Installations côtières, désertiques et à espace limité |
| Exigence d'installation | Grue ou équipement de levage ; structure de support rigide | Manutention manuelle ; montage sur poteau ou sur support standard |
| Entretien | Inspection visuelle périodique ; nettoyage si fortement pollué | Inspection visuelle ; surface hydrophobe autonettoyante |

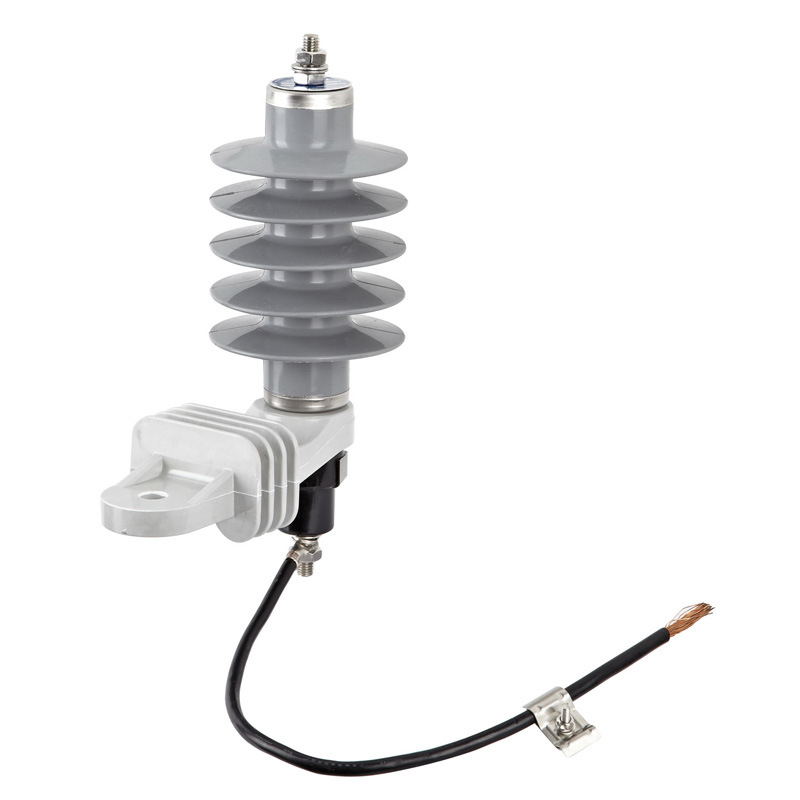

Série de surtension:
Notes: 0,22 ~ 500kV (porcelaine), 0,22 ~ 220kV (composite)
Applications: Conçu pour protéger les systèmes de transmission et de distribution de puissance de la surtension causée par la foudre ou d'autres surtensions électriques.
Options de logement: Disponible en polymère en silicone Habillage des zones de surtension en oxyde de métal composite et en porcelaine de logement en porcelaine sur les homologues en oxyde de métal.
Protection et fiabilité: La protection et la fiabilité du parafouissement ont été considérablement améliorées en raison de sa construction robuste et de sa technologie de pointe.
Pourquoi choisir nos vitesses?
Protection supérieure: les entretoises de surtension en oxyde de zinc sont connues pour leur protection supérieure contre la surtension, ce qui en fait un choix fiable pour les systèmes à haute tension.
Durabilité à long terme: le logement en porcelaine assure une résistance à long terme aux dommages environnementaux, même dans des conditions difficiles.
Haute efficacité: aucune conception de l'espace de décharge et caractéristiques non linéaires ne fournissent un moyen plus efficace et fiable de gérer les situations de surtension.
Condition de travail
1. Température de l'air ambiant: -40 ℃ ~ + 40 ℃;
2. Altitude: <= 2000m;
3. Fréquence: 48Hz ~ 62 Hz;
4. Tension de fréquence de puissance appliquée entre les bornes du parafarme de surtension ne doit pas dépasser la tension de fonctionnement continue du monteur de surtension;
5. L'intensité du tremblement de terre est inférieure à 8 degrés;
6. Max. La vitesse du vent est de 35 m / s.
Paramètre technique principal
1. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 5KA)
Modèle | Tension nominale (KVR.MS) | Tension de fonctionnement continue (KVR.MS） | Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP) | Classe de décharge de ligne | Distance de chair de poule (mm) | Courant impulsif d'onde carré 2 ms (a) | 4/10 μhigh Impulse de courant (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 10KA)
Modèle | Tension nominale (KVR.MS) | Tension de fonctionnement continue (KVR.MS） | Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP) | Classe de décharge de ligne | Distance de chair de poule (mm) | Courant impulsif d'onde carré 2 ms (a) | 4/10 μhigh Impulse de courant (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Tadre de surtension de type polymère à oxyde métallique (sans espace) pour le système AC (série 20KA)
Modèle | Tension nominale (KVR.MS) | Tension de fonctionnement continue (KVR.MS） | Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP) | Classe de décharge de ligne | Distance de chair de poule (mm) | Courant impulsif d'onde carré 2 ms (a) | 4/10 μhigh Impulse de courant (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Tadre de surtension de type en porcelaine en oxyde métallique (sans espace) pour le système AC (série 5KA)
Modèle | Tension nominale (KVR.MS) | Tension de fonctionnement continue (KVR.MS） | Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP) | Classe de décharge de ligne | Distance de chair de poule (mm) | Courant impulsif d'onde carré 2 ms (a) | 4/10 μhigh Impulse de courant (KAP) |
Y5w-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Boîtier en polymère à oxyde métallique (sans espace) Tadre de surtension pour le système AC (série 10KA)
Modèle | Tension nominale (KVR.MS) | Tension de fonctionnement continue (KVR.MS） | Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP) | Classe de décharge de ligne | Distance de chair de poule (mm) | Courant impulsif d'onde carré 2 ms (a) | 4/10 μhigh Impulse de courant (KAP) |
Y10w-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Boîtier en polymère à oxyde métallique (sans espace) Tableau de surtension pour le système AC (série 20KA)
Modèle | Tension nominale (KVR.MS) | Tension de fonctionnement continue (KVR.MS） | Éclair tension résiduelle de l'impulsion sous courant de décharge nominal (<= KVP) | Classe de décharge de ligne | Distance de chair de poule (mm) | Courant impulsif d'onde carré 2 ms (a) | 4/10 μhigh Impulse de courant (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
