| Quantité: | |
|---|---|
4E
| Modèle Série | Tension U₀/U | Conducteurs | Câble Plage de diamètres d’isolation | Application | Type de blindage |
|---|---|---|---|---|---|
| TVH-10/1 | 6/10kV | 1 | 16-35 mm | Intérieur/Extérieur | Ruban / fil de cuivre |
| TVH-10/3 | 6/10kV | 3 | 20 à 45 mm | Intérieur/Extérieur | Ruban / fil de cuivre |
| TVH-15/1 | 8,7/15kV | 1 | 18-40 mm | Intérieur/Extérieur | Ruban / fil de cuivre |
| TVH-15/3 | 8,7/15kV | 3 | 25 à 50 mm | Intérieur/Extérieur | Ruban / fil de cuivre |
| TVH-24/1 | 12/20 kilovolts | 1 | 22 à 48 mm | Intérieur/Extérieur | Ruban / fil de cuivre |
| TVH-24/3 | 12/20 kilovolts | 3 | 30 à 60 millimètres | Intérieur/Extérieur | Ruban / fil de cuivre |
| TVH-35/1 | 26/35kV | 1 | 30 à 60 millimètres | Intérieur/Extérieur | Ruban / fil de cuivre |
| TVH-35/3 | 26/35kV | 3 | 40 à 75 mm | Intérieur/Extérieur | Ruban / fil de cuivre |
Kits personnalisés disponibles pour les diamètres d'isolation et les constructions de câbles non standard.
Tension nominale (U₀/U) : correspond à la tension nominale du câble. Pour un système 10 kV, utilisez un kit 6/10 kV ou 8,7/15 kV en fonction de la mise à la terre. Pour un système 35 kV, utilisez le kit 26/35 kV.

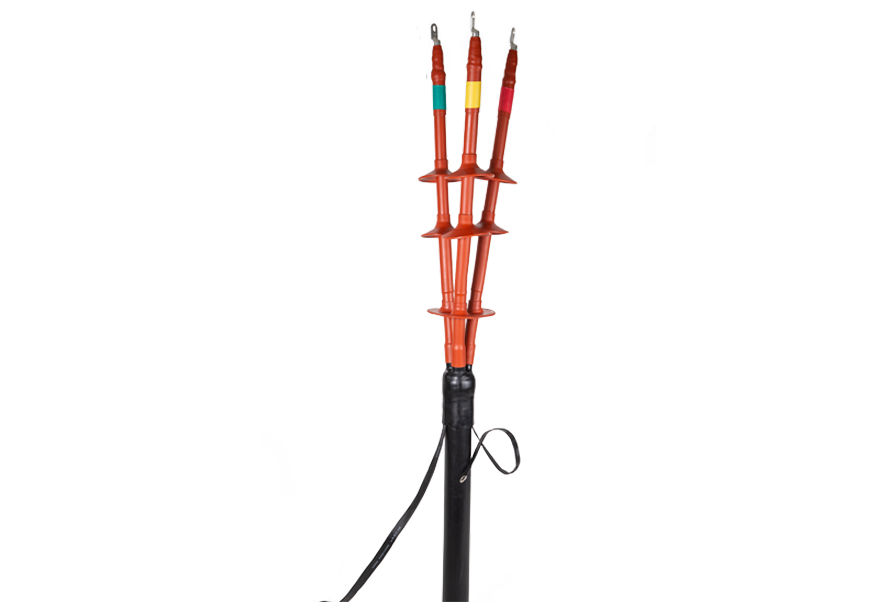

Nombre de cœurs : monocœur ou trois cœurs. Les kits à trois cœurs comprennent des tubes séparés pour chaque cœur et une botte de dérivation.
Diamètre extérieur de l'isolation du câble : C'est la dimension critique. Mesurez le diamètre sur l'écran isolant (hors couche semi-conductrice). Sélectionnez un kit dont la plage de diamètre couvre votre câble. Si le diamètre du câble se situe entre deux tailles de kit, choisissez la plus grande et utilisez du ruban d'étanchéité supplémentaire.
Structure du blindage : ruban de cuivre, fil de cuivre ou gaine de plomb. Les kits comprennent un fil de terre approprié et un ressort à force constante pour la connexion du blindage. Pour la gaine en plomb, utilisez un manchon en plomb et de la soudure.
Intérieur ou extérieur : les kits extérieurs comprennent des tubes anti-traces et une plus grande distance de fuite. Les kits intérieurs sont plus courts. Les deux utilisent le même principe de contrôle du stress.
Section du conducteur du câble : Détermine la taille des cosses. Les kits comprennent généralement des cosses pour une gamme de sections transversales. Spécifiez le matériau du conducteur (cuivre ou aluminium) et le type de cosse (à compression, boulonnée ou mécanique).
Environnement d'installation : Pour les zones très polluées, sélectionnez un kit extérieur avec ligne de fuite étendue. Pour les hautes altitudes, réduisez la tension. Pour les zones sismiques, utilisez des connexions flexibles.
| Valeur | du paramètre |
|---|---|
| Tension nominale U₀/U | 3,6/6, 6/10, 8,7/15, 12/20, 18/30, 26/35 kV |
| Tension maximale du système Um | 7,2, 12, 17,5, 24, 36, 42 kV |
| Tenue à la fréquence industrielle (5 min) | 2,5 U₀ pendant 1 min (test de routine) |
| Tenue aux chocs de foudre (1,2/50 µs) | 60, 75, 95, 125, 150, 170 kV (selon classe) |
| Décharge partielle à 1,73 U₀ | ≤ 10 PC |
| Température du conducteur continu | 90°C |
| Température de surcharge d'urgence | 130°C (≤ 8 heures) |
| Température de court-circuit | 250°C (≤ 5 s) |
| Température de retrait thermorétractable | 120-140°C |
| Température d'installation recommandée | Au dessus de -10°C |
| Distance d'isolement (extérieur) | ≥ 31 mm/kV |
| Durée de conservation du kit | 2 ans à compter de la date de production |
| Conditions de stockage | Sec, aéré, en dessous de 35°C, éviter le soleil |
Préparez le câble : coupez le câble à la longueur souhaitée, dénudez la gaine extérieure, l'armure et la literie. Laissez une longueur suffisante pour la résiliation. Retirez l’écran isolant pour exposer l’isolation. Couche semi-conductrice biseautée.
Installez le fil de terre : connectez le fil de terre au blindage en cuivre à l'aide d'un ressort à force constante. Pour les trois cœurs, connectez chaque blindage et armure. Souder ou sertir.
Appliquer un tube de contrôle des contraintes : Nettoyer la surface isolante. Faites glisser le tube de contrôle des contraintes sur la découpe de l'écran isolant. Chauffer uniformément du centre vers l’extérieur jusqu’à récupération.
Appliquer le tube isolant : faire glisser le tube isolant sur le tube de contrôle des contraintes. Thermorétractable de bas en haut pour éviter les poches d'air.
Appliquer un tube d'étanchéité : Pour l'extérieur, faites glisser le tube anti-trace sur le tube isolant. Thermorétractable. Pour l'intérieur, utilisez un tube d'étanchéité en haut.
Installer la cosse : sertir ou boulonner la cosse sur le conducteur. Couvrir le corps de la cosse avec un tube d'étanchéité et un thermorétractable.
Scellement et finition : Appliquer un mastic conducteur au niveau de la coupure de l'écran si nécessaire. Assurez-vous que tous les tubes sont entièrement récupérés et qu’il n’y a pas de vides. Testez la résistance d’isolation.
Suivez toujours le manuel d’instructions du kit spécifique fourni avec chaque terminaison.

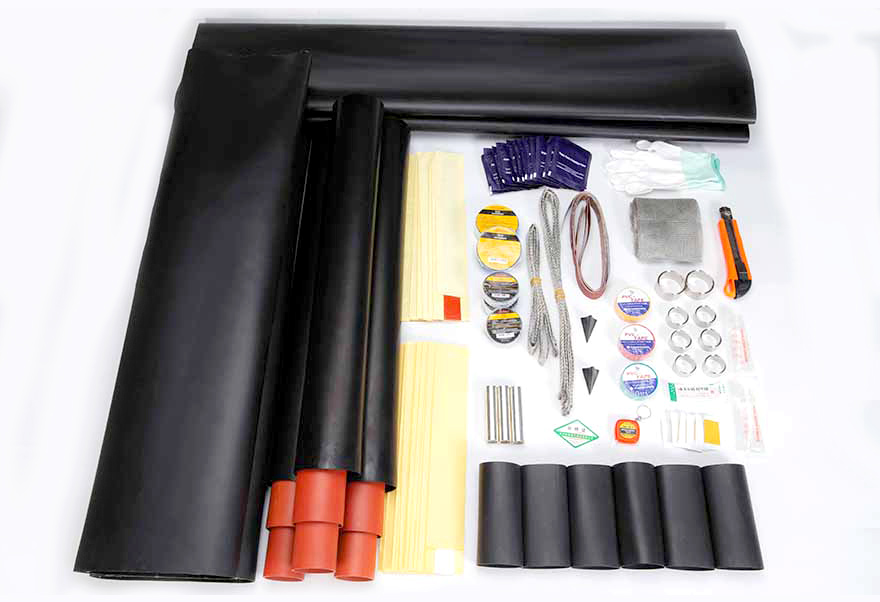

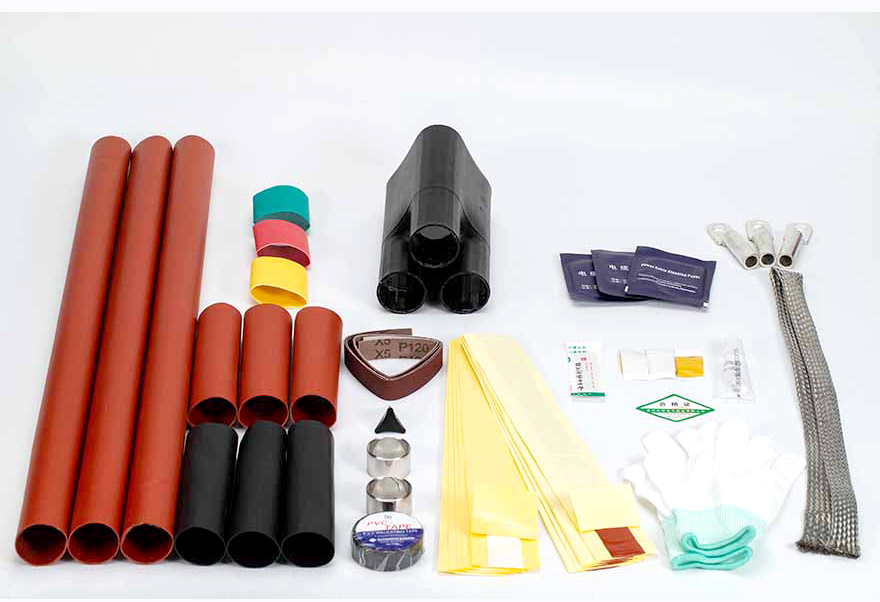

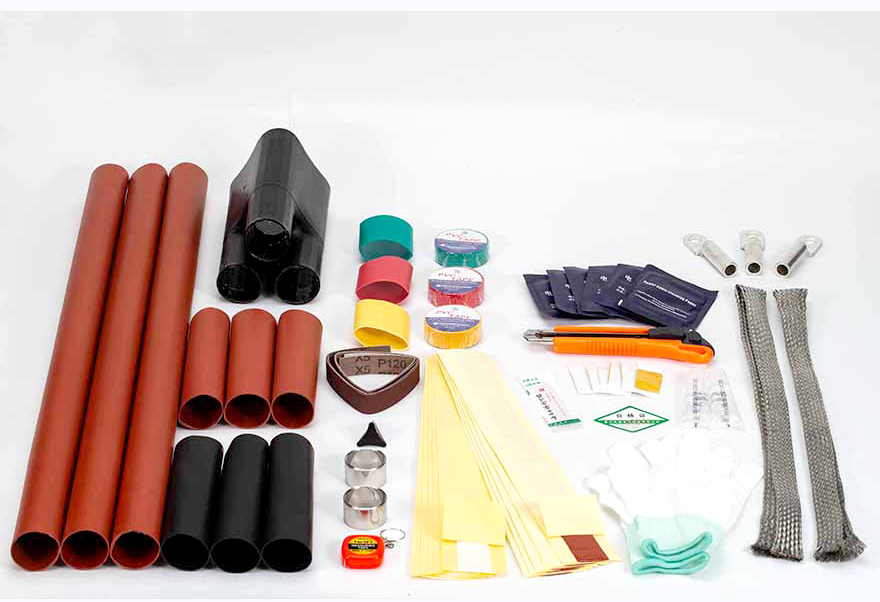

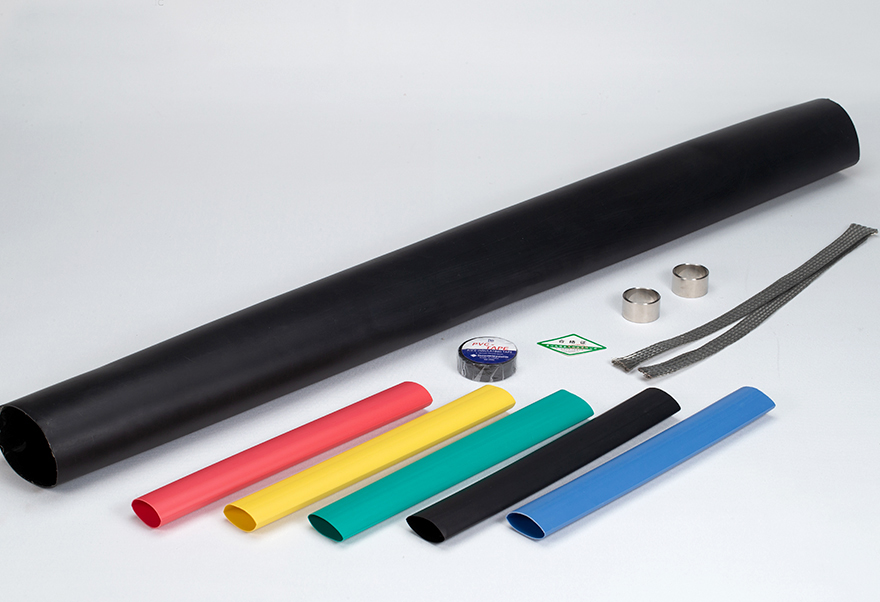

| Article | Quantité | Description |
|---|---|---|
| Tube de contrôle du stress | 3 | Thermorétractable, rouge |
| Tube d'isolation | 3 | Thermorétractable, noir |
| Tube anti-trace | 3 | Thermorétractable, gris |
| Démarrage en petits groupes | 1 | Thermorétractable, noir |
| Tube d'étanchéité | 3 | Thermorétractable, noir |
| Charge conductrice | 1 | Tube |
| Fil de terre | 1 | Cuivre, avec cosse |
| Ressort à force constante | 3 | Pour connexion de blindage |
| Cosses de borne | 3 | Compression ou boulonné |
| Lingettes nettoyantes | 1 paquet | |
| Tissu abrasif | 1 | |
| Manuel d'installation | 1 |
Les kits monocœur et intérieur contiennent moins de composants. Le contenu exact varie selon le modèle.
Appareillage moyenne tension et unités principales en anneau
Transformateurs de distribution et sous-stations groupées
Boîtes de dérivation de câbles et piliers d'alimentation
Sous-stations intérieures et poteaux extérieurs
Systèmes de collecte d'énergie renouvelable (solaire, éolien)
Distribution d'énergie pour installations industrielles
Rénovation et réparation de câbles PILC ou XLPE existants
Références de projets typiques : terminaisons de câbles XLPE à trois conducteurs de 10 kV pour un parc solaire de 2 MW en Espagne ; Terminaisons unipolaires 35 kV pour une aciérie en Turquie ; Terminaisons intérieures tripolaires 20 kV pour un centre de données en Allemagne.
✅ Rentable – coût de matériau et d’installation inférieur à celui du rétrécissement à froid
✅ Large plage de température – –55°C à +125°C, adaptée aux environnements extrêmes
✅ Rigidité diélectrique élevée – ≥ 20 kV/mm
✅ Ignifuge – auto-extinguible (IEC 60332-1)
✅ Résistant aux UV et aux intempéries – convient pour une utilisation en extérieur (avec abris contre les intempéries)
✅ Durée de vie de plus de 30 ans – fiabilité éprouvée à long terme
✅ Compatible avec les câbles BT, MT et HT – jusqu'à 35 kV
