L'équipement est conçu pour fonctionner de manière fiable dans les conditions environnementales suivantes :
Altitude : Ne dépassant pas 2 000 mètres au-dessus du niveau de la mer.
Température ambiante : Maximum +40°C, minimum –25°C.
Vitesse du vent extérieur : ne doit pas dépasser 35 m/s.
Niveau de pollution : classe II (environnement à pollution modérée, adapté à la plupart des zones industrielles et urbaines).
Résistance sismique :
Accélération horizontale : ≤ 3 m/s²
Accélération verticale : ≤ 1,5 m/s²
Facteur de sécurité : > 1,67
Ces paramètres garantissent des performances stables dans des conditions typiques de distribution extérieure, y compris une activité sismique modérée et des charges de vent standard.

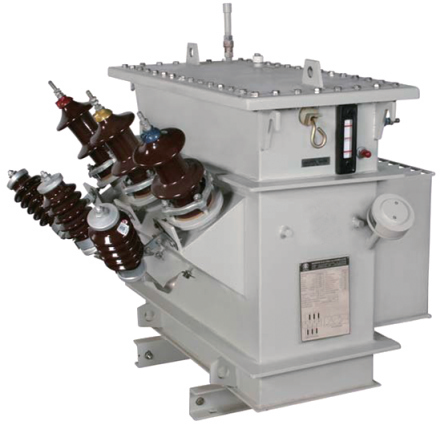

Pour obtenir le transformateur CSP (Completely Self-Protected) hautes performances, nous avons intégré plusieurs composants clés de protection et de surveillance dans la conception du transformateur. Ces composants fonctionnent ensemble pendant le processus de fabrication pour fournir plusieurs couches de protection électrique et thermique, garantissant ainsi la sécurité et la fiabilité opérationnelles à long terme sans nécessiter de dispositifs de protection externes étendus.
La technologie CSP intègre :
Protection contre les surintensités (fusible haute tension)
Indication de surcharge (signal lumineux visuel)
Protection contre les défauts secondaires (disjoncteur basse tension)
Ces composants sont montés en interne et coordonnés électriquement pour fournir une protection complète à la fois au transformateur et au réseau en aval.
Le fusible haute tension sert de principal dispositif de protection contre les surintensités pour le transformateur. Sa fonction principale est d'isoler automatiquement un transformateur défectueux du réseau électrique principal en cas de défaut interne, tel qu'un court-circuit ou une surcharge importante.
Emplacement de montage : À l’intérieur du réservoir du transformateur.
Connexion électrique : Connecté entre :
Le fil haute tension entrant de la traversée, et
Le fil de ligne haute tension provenant de l’enroulement primaire du transformateur.
Ce montage interne garantit que le fusible fonctionne dans un environnement contrôlé, protégé de la contamination externe et des conditions météorologiques. Lorsque le fusible fonctionne (gronde), il interrompt en toute sécurité le courant de défaut et déconnecte le transformateur du réseau, évitant ainsi d'endommager l'équipement en amont et réduisant l'impact des pannes sur les autres clients.
L'indicateur de surcharge fournit une indication visuelle claire lorsque le transformateur fonctionne dans des conditions de charge anormales (par exemple, surcharge soutenue au-delà de la capacité nominale).
Emplacement de montage : Le voyant lumineux est monté sur la paroi extérieure du réservoir du transformateur, près de la poignée de commande du disjoncteur pour une visibilité facile.
Connexion électrique : le signal lumineux est connecté électriquement au circuit de détection du signal lumineux interne à l'intérieur du transformateur, qui surveille en permanence le courant de charge.
Lorsque le courant de charge dépasse le seuil prédéfini pendant une période spécifiée, le circuit de détection active le voyant externe. Cela permet au personnel de terrain d'identifier rapidement les transformateurs surchargés sans ouvrir le réservoir ni effectuer de mesures complexes, permettant ainsi une gestion de la charge ou des actions de maintenance en temps opportun.
Le disjoncteur basse tension (secondaire) offre une protection contre les défauts et les surcharges du côté secondaire, protégeant le circuit basse tension et l'équipement en aval des dommages causés par un courant excessif.
Emplacement de montage : À l’intérieur du réservoir du transformateur.
Connexion électrique : Connecté entre :
L'enroulement secondaire (côté basse tension du transformateur), et
La traversée secondaire (qui se connecte au câble ou à la charge basse tension externe).
Cette connexion interne garantit que tout le courant sortant de l’enroulement secondaire traverse le disjoncteur. En cas de défaut du côté secondaire (comme un court-circuit ou une surcharge soutenue), le disjoncteur se déclenche, déconnectant la charge du transformateur. Cela protège à la fois le transformateur et l'équipement en aval des contraintes thermiques et mécaniques.
Le disjoncteur secondaire peut être réinitialisé manuellement une fois le défaut résolu, offrant à la fois protection et commodité opérationnelle.
