Une usine d"accessoires pour câbles doit choisir son équipement de test en fonction des risques liés à son produit et des déclarations de décharge, et non à partir d"une liste de contrôle générique de laboratoire. L"équipement nécessaire pour assembler un kit de connecteurs basse tension est différent de l"équipement nécessaire pour vérifier les terminaisons moyenne tension ou les joints haute tension. Pourtant, toute usine sérieuse partage le même objectif : elle doit identifier les matériaux, contrôler les dimensions critiques et les étapes d"assemblage, détecter les produits inacceptables avant expédition et conserver des enregistrements crédibles. Ce guide sépare les couches essentielles de l"équipement de test des accessoires de câbles afin qu"un fabricant puisse investir dans des capacités utiles sans confondre des instruments coûteux avec un système qualité efficace.
Commencez par les spécifications du produit, l"interface du câble, la classe de tension et les critères d"acceptation du client ; ils déterminent le plan de test.
Développez les capacités en plusieurs couches : inspection à l"arrivée, contrôle en cours de processus, contrôles finaux ou de routine, assistance au développement et accès à des tests de qualification spécialisés.
Accordez autant d’attention aux montages de test, à l’étalonnage, à la sécurité et aux enregistrements qu’à l’instrument de test lui-même.
N"utilisez pas une vérification électrique finale comme substitut au contrôle de l"identité des matériaux, des dimensions, de la propreté ou de la séquence d"assemblage.
L"externalisation des tests spécialisés peut être judicieuse, mais la responsabilité des preuves du produit incombe au fabricant.
Les accessoires de câble fonctionnent au niveau de la connexion entre le câble et l"équipement ou entre les sections de câble. Selon le produit, ils doivent maintenir la continuité électrique, les performances d"isolation, la continuité de l"écran ou de la terre, le contrôle sur le terrain, l"étanchéité et l"intégrité mécanique. Les contrôles effectués en usine doivent donc répondre à trois questions distinctes.
Premièrement, les matériaux entrants et les composants achetés sont-ils les bons articles approuvés ? Deuxièmement, la production a-t-elle créé la géométrie et les conditions d"assemblage prévues ? Troisièmement, le produit fini répond-il aux critères de sortie définis ? Les deux premières questions sont souvent celles qui permettent de stopper les défaillances évitables. Un laboratoire qui effectue uniquement un test final peut manquer le remplacement du fournisseur, un corps moulé endommagé, un mauvais connecteur, un kit incomplet ou une orientation d"assemblage incorrecte qui a créé le risque.

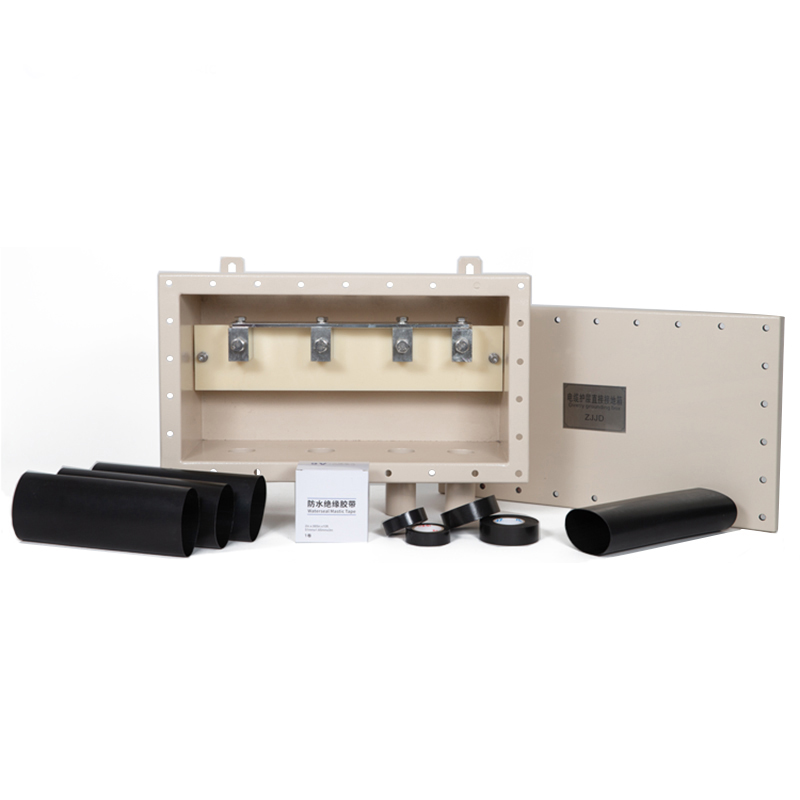

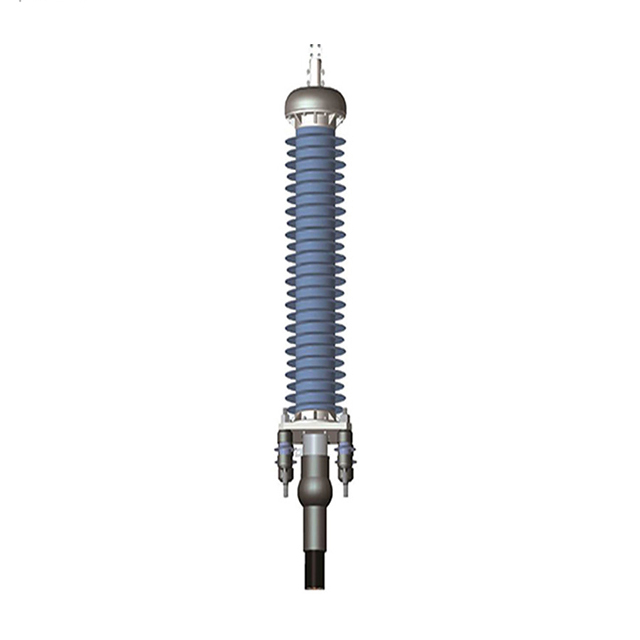

La portée des tests doit suivre le produit. Les accessoires de câbles 4E comprennent des produits moyenne tension dans la gamme 6 kV à 35 kV et des accessoires haute tension pour 66 kV et plus. Ces catégories de produits ne peuvent raisonnablement partager une seule hypothèse de test universelle. Le plan de test, les dispositions de sécurité, les accessoires et le parcours de qualification externe doivent être examinés séparément pour chaque famille libérée.
L’inspection à l’arrivée empêche une usine d’intégrer des problèmes de qualité dans chaque unité. Cela commence par l"identification : numéro de pièce, révision, approbation du fournisseur, numéro de lot, quantité, état et exigences de stockage. La profondeur de l"inspection doit refléter le rôle du composant. Un corps isolant moulé critique, un composant de contrôle des contraintes, un connecteur, une pièce d"étanchéité ou un élément d"écran conducteur mérite une méthode de vérification définie. Les consommables simples peuvent nécessiter un contrôle d’identité et de durée de conservation plutôt qu’un test complexe.
L"équipement essentiel d"inspection à l"arrivée comprend généralement des instruments dimensionnels calibrés, des jauges appropriées, des aides à l"inspection visuelle, des balances lorsque la quantité de matériau ou le poids du kit est important, des outils d"étiquetage ou de codes-barres et un stockage protégé de conservation des échantillons. La plage de mesure et la résolution exactes doivent être sélectionnées à partir des dessins et des tolérances. L"achat d"un appareil haute résolution sans méthode permettant de positionner la partie flexible de manière cohérente ne crée pas une mesure fiable.
L’état du matériau est également une entrée de test. Les composants en élastomère peuvent être endommagés par une mauvaise manipulation, une contamination ou une déformation. Les adhésifs, mastics, produits de nettoyage et certains composés peuvent avoir des limites de durée de conservation ou des limites environnementales. Établissez un système de statut qui sépare le matériel accepté, rejeté, en attente et non encore inspecté. Il est peu coûteux par rapport à une réclamation sur le terrain et donne aux auditeurs un itinéraire visible depuis le lot livré jusqu"au kit fini.
Le contrôle en cours de processus doit vérifier ce qui ne peut plus être vu ou corrigé ultérieurement. Pour une terminaison ou un joint, cela peut inclure l"orientation des composants, la profondeur d"insertion, l"emplacement d"une pièce de contrôle des contraintes, l"installation du connecteur, le réglage du couple ou de la compression, le placement du joint, la propreté de l"interface ou l"achèvement du contenu du kit. La méthode peut être visuelle, dimensionnelle, mécanique, électrique ou numérique, mais elle doit être reproductible et liée à une règle d"acceptation claire.
Les opérateurs ont besoin de montages et de jauges conçus pour la pièce et non improvisés de mémoire. Une jauge go/no-go peut être plus utile qu’un pied à coulisse à usage général lorsqu’elle vérifie systématiquement un seul endroit critique. Un outil à couple contrôlé peut nécessiter des paramètres programmés, un contrôle d"accès et un plan de réponse en cas de résultat hors plage. Un processus de sertissage peut nécessiter une identification de la matrice, une séquence définie et une inspection de la connexion résultante. Pour les kits assemblés manuellement, la lecture de codes-barres ou une liste de sélection vérifiée peuvent empêcher qu’un petit composant manquant ne devienne un problème pour le client.
L’usine ne doit enregistrer que les informations qu’elle peut utiliser. Des formulaires excessifs invitent à des entrées peu fiables. Un dossier solide identifie le produit, le lot, la station, l"opérateur ou l"équipe, l"instrument ou l"outil le cas échéant, le résultat et la disposition. Tendancez les données là où elles peuvent révéler une dérive. Si une dimension s"approche lentement d"une limite ou si un outil particulier crée des retouches répétées, des mesures peuvent être prises avant qu"une défaillance n"atteigne le test final.
Les tests de routine constituent la preuve utilisée pour libérer le produit selon le plan de fabrication convenu. Le contenu exact provient des exigences applicables du produit et du contrat client. Cela peut inclure une confirmation dimensionnelle, une continuité électrique, des contrôles liés à l"isolation, une inspection visuelle et de marquage, une vérification du kit ou d"autres examens définis. Il ne faut pas l’appeler un essai de type simplement parce qu’il est effectué avec un équipement électrique.
Couche de test | Objectif principal | Catégorie d"équipement typique | Enregistrement nécessaire |
|---|---|---|---|
Inspection à l"arrivée | Confirmer l"identité, l"état et les caractéristiques critiques des articles reçus | Jauges, aides visuelles, balances, outils de traçabilité | Lot fournisseur, résultat de réception, référence de contrôle |
Contrôle en cours de processus | Empêcher les erreurs d’assemblage ou dimensionnelles de se déplacer vers l’aval | Fixations dédiées, outils de couple ou de compression, jauges go/no-go | ID produit ou lot, résultat station, action anormale |
Libération de routine | Confirmer que chaque produit ou unité de production définie répond aux critères de sortie | Équipement de test électrique spécifique au produit, contrôles dimensionnels et d"emballage | Résultat du test, identité de l"instrument ou de l"appareil, statut de version |
Vérification du développement | Découvrez si une conception nouvelle ou modifiée fonctionne comme prévu | Montages spécialisés, équipements environnementaux ou mécaniques, outils d"analyse | Plan de tests, configuration, observations, conclusions |
Qualification formelle | Démontrer les performances sous un protocole externe ou interne spécifié | Laboratoire accrédité ou capacité haute tension spécialisée | Rapport, traçabilité des échantillons, configuration et révision |
Une usine d’accessoires de câbles doit définir explicitement ce que signifie un échec lors d’un test de routine. Le produit est-il retravaillable ? L’événement nécessite-t-il un confinement de lot ? Un luminaire doit-il être vérifié ? Une revue technique est-elle requise ? Un système de test qui affiche simplement la réussite ou l’échec sans processus de disposition est incomplet.
Lorsque les exigences du produit nécessitent des tests haute tension, le dispositif de test doit être conçu comme un système de sécurité contrôlé. L"équipement lui-même n"est qu"un composant. La zone nécessite une séparation appropriée, des indications d"avertissement, des verrouillages ou un accès contrôlé adaptés au risque, des dispositions de mise à la terre, des procédures d"urgence, du personnel formé, une inspection des câbles et des connexions et des instructions d"utilisation documentées. L"agencement du produit doit également être approprié ; un adaptateur improvisé peut créer des conditions dangereuses ou des lectures dénuées de sens.
Ne spécifiez pas un ensemble de test haute tension uniquement par sa sortie maximale. Déterminez les tests prévus, la capacité ou la configuration du produit, le cas échéant, les fonctions de contrôle et de mesure requises, l"espace disponible, les besoins en luminaires, les réglementations de sécurité applicables et l"assistance technique. Créez ensuite une méthode de travail sûre et confirmez-la lors de la mise en service. La zone de test ne doit pas devenir un raccourci utilisé par du personnel non formé sous la pression de la production.
La direction de l"usine doit également comprendre les limites d"un test. Une vérification électrique de routine peut fournir des preuves précieuses de rejet, mais elle ne prouve pas toutes les conditions sur le terrain à long terme. C"est pourquoi des tests formels de type et de développement existent. Dans la littérature technique sur les tests d"accessoires de câbles, les tests de développement, les tests de routine et les tests de type sont traités comme des catégories distinctes ; une usine doit conserver la même distinction dans sa propre matrice de test.
Les nouveaux produits et les changements importants nécessitent une procédure de vérification qui va au-delà du contrôle de production de routine. Selon le produit, cela peut impliquer une évaluation électrique, thermique, mécanique, environnementale ou liée à l"installation selon une norme définie ou une spécification client. Une start-up n’a pas nécessairement besoin de posséder tous les équipements spécialisés. Des laboratoires externes accrédités et des partenaires spécialisés peuvent offrir une meilleure solution au début du développement.
L"externalisation ne transfère pas la responsabilité de conception. Le fabricant doit contrôler la configuration de l"échantillon, la révision des dessins, les matériaux, la traçabilité des lots, les instructions de préparation, la demande de test, les écarts, l"examen du rapport et le lien entre le rapport et la version de production publiée. Si un moule, un matériau, un connecteur, un paramètre de processus ou une géométrie change de manière significative, évaluez si les preuves existantes s"appliquent toujours. Un rapport de qualification pour une configuration précédente ne constitue pas un certificat global pour toutes les variantes futures.

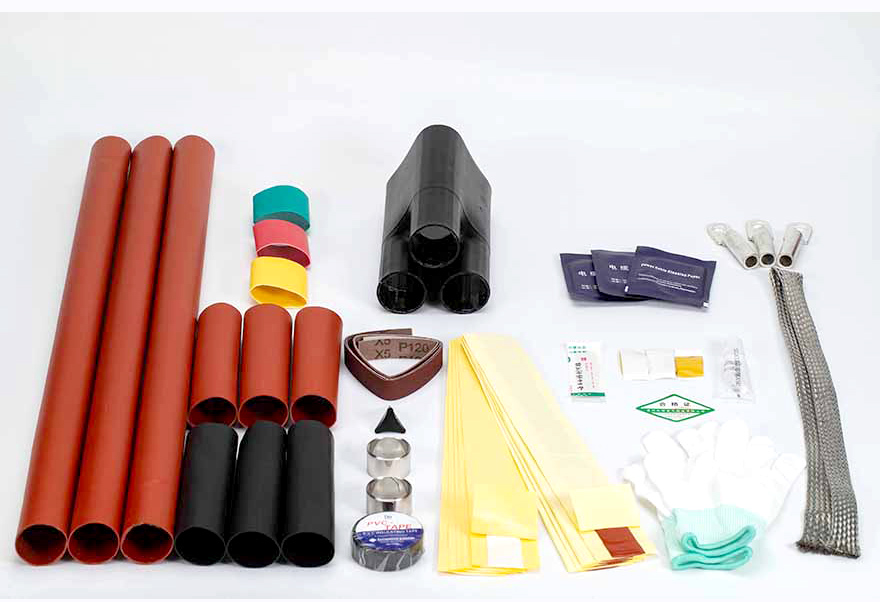

Ceci est particulièrement pertinent pour les familles d’accessoires complexes. Une gamme de terminaisons de câble 4E couvre les options thermorétractables, rétractables à froid et moulées. Chaque technologie peut nécessiter des échantillons, des montages et des conditions de validation différents. Le plan de test d'une usine doit être aussi spécifique que l'architecture du produit.
Un instrument n"est utile que si l"usine sait qu"il est adapté et en cours d"étalonnage. Tenez un registre d"étalonnage qui enregistre l"identité, l"emplacement, la plage, le statut, la date d"échéance et l"action de l"actif lorsqu"un élément est en retard ou hors tolérance. Marquez clairement les instruments afin que les opérateurs puissent voir s’ils sont disponibles pour utilisation. Maintenir des jauges principales ou des étalons de référence lorsque le processus l"exige.
La discipline du système de mesure signifie également évaluer le dispositif et la méthode. Les composants flexibles, incurvés ou souples peuvent donner des lectures différentes lorsqu"ils sont tenus différemment. Si une dimension est critique, définissez la donnée, le point de contact, la pression, l"environnement le cas échéant et l"état de l"échantillon. Réalisez une étude de répétabilité simple avec plusieurs opérateurs lorsque cela est possible. Le résultat peut montrer que le problème ne vient pas de l’étrier mais de la méthode.
La même approche s’applique aux appareils de test électriques. Identifiez le luminaire par numéro de pièce et révision, inspectez-le, protégez-le contre tout dommage et conservez la configuration dans le dossier de test. Si un résultat change de manière inattendue, l"enquête doit prendre en compte le produit, l"instrument, le montage, le jeu de sondes et la méthode plutôt que de supposer que le produit est toujours en faute.
Le meilleur système de données est celui qui relie de manière fiable le produit fini à ses preuves. Une implémentation de base peut utiliser des enregistrements papier contrôlés et des étiquettes de lot ; une opération plus grande peut utiliser des codes-barres et un système de fabrication. Les deux approches doivent préserver la même chaîne : commande client ou ordre de fabrication, kit fini, nomenclature, lots de matériaux, enregistrements de processus clés, résultat de test, décision de sortie et expédition.
Utilisez les tableaux de bord avec précaution. Suivez les mesures qui soutiennent les décisions, telles que le taux de rejets entrants, le rendement au premier passage, la cause des reprises, l"échec des tests par station, l"état de l"étalonnage, le taux de problèmes des fournisseurs et les retours des clients. Ne créez pas une longue liste de métriques sans propriété. Un défaut récurrent doit déclencher un confinement, une analyse des causes profondes, une action corrective, un examen de l"efficacité et une mise à jour documentée si nécessaire.
Pour une plante en croissance, ces informations permettent de prioriser les investissements. Des variations répétées de l"assemblage peuvent justifier un meilleur luminaire. De longues files d"attente pour les tests peuvent justifier l"installation d"une deuxième station de test. Les variations des fournisseurs peuvent justifier des contrôles entrants plus stricts ou un examen de qualification. Les données devraient rendre l’usine plus intelligente, et pas seulement plus documentée.
Commencez par rédiger la matrice de test du produit publié. Répertoriez chaque famille de produits, caractéristique critique, étape d"inspection, méthode, équipement ou accessoire, critère d"acceptation, enregistrement et rôle responsable. Utilisez-le pour décider de la première liste d"achat. La liste initiale doit prendre en charge l"inspection de réception en toute sécurité, l"assemblage reproductible, la libération de routine contrôlée et les enregistrements fiables.
Ensuite, spécifiez chaque station de test sous forme d"ensemble : instrument, accessoire de produit, instructions de travail, plan d"étalonnage, dispositions de sécurité, capture de données, pièces de rechange et test de mise en service. Cela évite le problème courant de l’achat d’un instrument performant sans aucun moyen sûr ou reproductible de l’utiliser sur le produit. Planifiez ensuite le développement et l"accès aux tests de type pour chaque famille avant que l"équipe commerciale ne fasse des déclarations de performances.
Enfin, examinez la liste après les versions pilotes. Certains équipements s’avéreront indispensables ; d"autres éléments pourraient être mieux différés. La priorité n"est pas de remplir un laboratoire. Il s’agit de rendre chaque unité libérée traçable, correctement assemblée et étayée par des preuves appropriées.
Le bon équipement de test pour une usine d’accessoires de câbles est un système connecté de méthodes, de personnes, de dispositifs, d’instruments, d’enregistrements et de contrôles de sécurité. L"inspection à l"arrivée protège le processus, les contrôles en cours de processus protègent les interfaces critiques, les tests de routine protègent la libération et les tests de développement ou de type protègent la revendication du produit. 4E peut aider les fabricants qui ont besoin d’aligner la portée des accessoires de câbles, la planification de l’usine et la préparation à la production. Investissez d’abord dans les contrôles qui permettent à une nouvelle ligne de fabriquer encore et encore le même produit acceptable ; ajoutez des capacités spécialisées lorsque la stratégie produit et le volume le rendent précieux.
Non. Elle a besoin d"un contrôle de routine approprié pour ses produits commercialisés et d"un itinéraire défini vers des tests spécialisés si nécessaire. Certains travaux de qualification formelle peuvent être effectués en externe, à condition que les échantillons, les configurations et les rapports soient contrôlés.
Vérifiez l"identité, la révision, le lot, l"état, l"état de stockage et les caractéristiques critiques spécifiées par le plan d"inspection approuvé. Le plan doit se concentrer sur les caractéristiques qui affectent les performances d’ajustement, d’isolation, d’étanchéité ou d’assemblage.
Non. L’inspection visuelle peut détecter des dommages, des composants manquants ou des défauts d’assemblage évidents, mais elle ne peut pas prouver toutes les caractéristiques électriques. Cela devrait faire partie d’un plan de contrôle spécifique au produit.
Utilisez un intervalle basé sur l’instrument, son utilisation, les risques, les conseils du fabricant et ses antécédents. L’usine doit également protéger l’équipement contre tout dommage et le mettre hors service lorsque son état n’est pas clair.
Les luminaires positionnent le produit et créent l’interface entre l’instrument et l’élément de test. Un appareil de mauvaise qualité ou endommagé peut créer des conditions dangereuses, des résultats faux ou des mesures incohérentes, même lorsque l"instrument lui-même en est capable.
Conserver l"identité du produit ou du lot, la date, le résultat, la méthode applicable, l"identité de la station d"essai ou de l"appareil le cas échéant, l"opérateur ou l"examinateur, et la décision de libération ou d"élimination. Liez l’enregistrement à l’historique des matériaux et de la production.
