Comment choisir un transformateur de distribution pour une installation industrielle

Le choix d"un transformateur de distribution pour une installation industrielle est une décision de conception du système et non une comparaison de catalogue. Le transformateur doit fournir la charge de fonctionnement réelle tout en s"adaptant à la tension du site, à l"environnement d"installation, au dispositif de protection, aux hypothèses de service en cas de panne, au modèle de maintenance et au plan d"expansion. Une unité surdimensionnée peut augmenter les coûts et fonctionner de manière inefficace à une charge très légère ; une unité sous-dimensionnée ou mal adaptée peut limiter la production, créer une chute de tension inacceptable ou réduire la durée de vie de l"équipement. Ce guide donne aux propriétaires d"installations, aux ingénieurs et aux équipes d"approvisionnement une manière disciplinée de transformer les informations de charge en spécifications de transformateur défendables.

Points clés à retenir

• Commencez par des données de charge mesurées ou bien documentées, notamment la demande, la diversité, le démarrage du moteur, les harmoniques et la croissance planifiée.

• Sélectionnez les kVA à partir du profil de fonctionnement réel de l"installation, et pas simplement en additionnant toutes les valeurs nominales indiquées sur la plaque signalétique.

• Confirmez les tensions primaires et secondaires, le groupe de vecteurs, l"impédance, la disposition des neutres et la coordination de protection en tant que système complet.

• Faites correspondre le type et le boîtier du transformateur à l"emplacement intérieur ou extérieur, à la stratégie anti-incendie, à l"exposition environnementale, à l"espace et à la capacité de maintenance.

• Comparez les conséquences du cycle de vie telles que les pertes d"énergie, le risque d"indisponibilité, l"accès et le service plutôt que de vous concentrer uniquement sur le prix d"achat.

Définir le service électrique avant de sélectionner un transformateur de distribution

Un site industriel dispose rarement d’une seule charge constante. Il peut s"agir de moteurs qui démarrent à des moments différents, d"entraînements à vitesse variable, d"équipements de soudage, de chauffage de processus, de compresseurs, de pompes, d"éclairage, de charges de contrôle, de chargement de batteries et de futurs équipements de production. Un processus de sélection utile commence par la création d"un programme de charge qui enregistre la puissance nominale de l"équipement, la demande de fonctionnement normale, la simultanéité attendue, les heures de fonctionnement, le facteur de puissance lorsqu"il est connu, le comportement de démarrage du moteur, la contribution harmonique et les ajouts prévus.

Les totaux des plaques signalétiques à eux seuls peuvent être trompeurs. Certaines charges ne fonctionnent qu"occasionnellement, tandis que d"autres fonctionnent en continu. Une usine dotée de plusieurs gros moteurs peut avoir une demande stable et modeste mais des événements de démarrage exigeants. Une installation dotée de charges électroniques de puissance peut nécessiter une attention particulière aux effets harmoniques et aux performances thermiques. Une bonne évaluation de la charge utilise des données d"intervalle mesurées lorsque le site existe déjà ; pour un nouveau site, il utilise des informations de conception de processus et des hypothèses conservatrices et documentées qui peuvent être revues lors de la mise en service.

Le calcul peut être exprimé en clair comme suit : transformateur kVA = kW connecté × facteur de demande / (facteur de puissance × facteur de charge prévu). Il s’agit d’une relation de planification qui ne remplace pas une étude technique. Le facteur de demande, le facteur de puissance et le facteur de charge prévu doivent être choisis à partir du profil réel de l"installation. La valeur préliminaire résultante doit ensuite être testée par rapport au démarrage du moteur, aux harmoniques, aux conditions ambiantes, à la redondance requise et à la croissance future de la charge.

Créer un modèle de charge qui reflète les opérations

Séparez la charge de l"installation en groupes qui se comportent différemment. La charge de processus de base, la charge de processus intermittente, les charges de moteur, les charges non linéaires, les charges essentielles, les équipements techniques du bâtiment et les charges futures méritent souvent des rangées distinctes. Identifiez les conditions de production qui créent la demande simultanée la plus élevée. Une moyenne au ralenti peut être utile pour la planification énergétique, mais elle ne doit pas déterminer la taille du transformateur pour une période de production complète.

Posez des questions pratiques aux équipes opérationnelles. Quels moteurs démarrent sur toute la ligne et lesquels utilisent des démarreurs progressifs ou des entraînements ? Les démarrages peuvent-ils être séquencés ? Un four ou un compresseur fonctionne-t-il avec une autre charge importante ? Une future grande ligne de production est-elle déjà approuvée ? L’installation devrait-elle croître grâce à un deuxième transformateur ou à une seule unité plus grande ? Ces réponses ont plus de valeur qu’un pourcentage arbitraire de capacité inutilisée.

Tenez également compte de la manière dont l’alimentation électrique et le système en aval réagissent aux changements de charge. La chute de tension lors du démarrage, le niveau de défaut disponible, les réglages des dispositifs de protection et la longueur des câbles influencent le fonctionnement acceptable d"un transformateur nominalement adéquat. La sélection du transformateur doit être coordonnée avec l"appareillage de commutation, les conducteurs, la protection, la mise à la terre et l"atténuation de la qualité de l"énergie au lieu d"être traitée comme un achat isolé.

Spécifier les caractéristiques électriques qui doivent correspondre au système

Une fois qu’une évaluation préliminaire est identifiée, traduisez-la en une spécification électrique complète. La tension primaire doit correspondre à l"alimentation disponible. La tension secondaire doit correspondre au système d"utilisation et à l"équipement. La fréquence, la disposition des phases, les exigences de prise, le groupe vectoriel, la configuration neutre, l"impédance, le niveau d"isolation et la disposition des connexions peuvent tous avoir de l"importance. Les valeurs correctes ne sont pas universelles ; ils suivent le réseau local, la conception de la distribution des installations et les exigences en matière d"équipement.

L"impédance du transformateur est un bon exemple. Il influence la régulation de la tension et le comportement aux courts-circuits, ce qui affecte à la fois le fonctionnement normal et la coordination des dispositifs de protection. Changer l"impédance pour résoudre un problème peut en créer un autre. De même, une disposition neutre influence la conception de la mise à la terre et de la protection. Ces choix doivent être examinés par l"ingénieur électricien responsable avec les données actuelles du système plutôt que copiés à partir d"un projet précédent.

Choisissez le type d"installation dans les conditions du site

La sélection du transformateur de distribution est étroitement liée à l’endroit où l’unité vivra. Une salle électrique intérieure peut donner la priorité à la stratégie incendie, à la ventilation, à l"accès, au bruit, au dégagement et aux interfaces du bâtiment. Une installation extérieure peut donner la priorité à la protection contre les intempéries, à la plage de température, à la contamination, à la sécurité, à la corrosion et à un accès maintenable. Un site industriel compact peut privilégier une approche intégrée réduisant les interfaces sur le terrain, tandis qu"un site plus grand peut nécessiter des équipements séparés pour s"adapter à la redondance ou à une expansion par étapes.

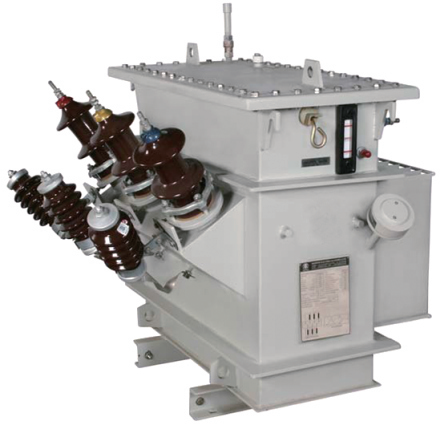

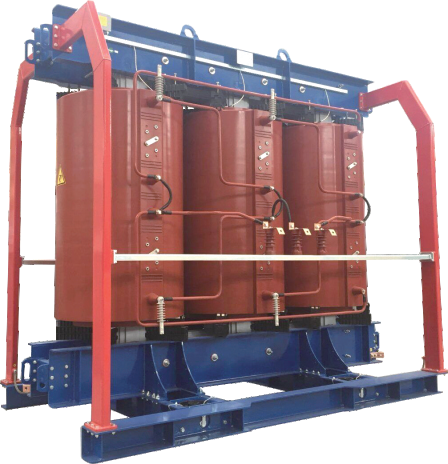

Les termes « type sec » et « immergé dans l"huile » ne doivent pas être utilisés comme un raccourci pour le bien et le mal. Les deux peuvent être appropriés dans la bonne application. Les conceptions de type sec sont souvent envisagées lorsqu"une installation intérieure, des considérations d"incendie ou des exigences réduites en matière de manipulation de fluides sont importantes. Les conceptions immergées dans l’huile peuvent constituer une solution solide lorsque les considérations liées à l’installation, au confinement, à la maintenance et à l’environnement sont correctement prises en compte. Le choix final doit être basé sur l"évaluation des risques et les exigences du site, et non sur une préférence générique.

Pour les sites bénéficiant d'une distribution packagée, la solution de transformateur préfabriqué de 4E décrit un agencement qui intègre un équipement haute tension, un transformateur et un équipement basse tension dans des compartiments fonctionnels. Une équipe de projet doit toujours vérifier que ses exigences en matière de tension, de protection, de boîtier, d’environnement et d’accès sont respectées avant de sélectionner une solution packagée.

Tenir compte des moteurs, des harmoniques et de la qualité de l"énergie

Le comportement du moteur modifie souvent les exigences pratiques du transformateur. Un démarrage important du moteur peut provoquer une chute de tension temporaire qui affecte les autres charges, les commandes et la stabilité du processus. La gravité dépend de la méthode de démarrage du moteur, de l"impédance du système, des caractéristiques du transformateur, du parcours des câbles et de la charge simultanée. Une installation peut réduire le problème en séquençant les démarrages, en utilisant un équipement de démarrage approprié, en révisant l"architecture de distribution ou en sélectionnant une spécification de transformateur adaptée à la tâche. La réponse devrait provenir d’une étude et non d’une règle empirique.

Les charges non linéaires méritent également une attention particulière. Les entraînements à vitesse variable, les redresseurs, les systèmes UPS, les équipements de soudage et certaines charges électroniques peuvent introduire un courant harmonique. Les harmoniques peuvent augmenter l’échauffement et affecter la forme d’onde de tension. L"équipe de conception doit quantifier le spectre de charge probable, confirmer les directives du fabricant du transformateur pour le service prévu et coordonner les mesures d"atténuation avec la conception de la distribution. Il ne suffit pas de supposer qu’une valeur nominale en kVA couvre chaque forme d’onde.

La correction du facteur de puissance peut modifier le profil de courant et de demande, mais elle doit être conçue en tenant compte des harmoniques et du comportement de commutation de l"installation. Traitez la qualité de l’énergie comme faisant partie du modèle de charge dès le début. Il est beaucoup plus facile de réserver de l"espace, de définir des points de surveillance et de coordonner les équipements dès la phase de conception que de les moderniser en réponse à un problème d"exploitation perturbateur.

Décidez tôt de la stratégie de fiabilité et de croissance

La continuité de service souhaitée peut conduire à une solution différente du simple dimensionnement en pointe. Un site avec une fenêtre d"arrêt tolérable peut accepter un transformateur avec maintenance planifiée. Une installation avec un processus critique peut avoir besoin d"une sectionnement, d"une stratégie de rechange, d"un deuxième transformateur ou d"une alimentation dédiée pour les charges essentielles. La redondance est une décision commerciale étayée par une analyse électrique : elle dépend du coût des temps d"arrêt, de la capacité à délester la charge, du délai de réparation et de la nature du processus.

La croissance doit être exprimée sous forme de scénarios spécifiques. Au lieu d"ajouter une marge arbitraire, répertoriez les charges de dilatation approuvées, leur timing et leur comportement électrique. Comparez les options telles que l"installation d"un transformateur plus grand maintenant, en laissant de l"espace physique et électrique pour un deuxième transformateur, ou en utilisant un agencement modulaire. Incluez les implications en matière de commutation, de protection, de câblage, civiles et de contrôle. Le coût initial le plus bas peut devenir coûteux si la prochaine expansion nécessite un arrêt majeur et une reconstruction.

Comparez le coût du capital avec la valeur du cycle de vie

Le prix d"achat ne représente qu"une partie de la propriété du transformateur. Examinez les pertes à vide et en charge, le profil de charge attendu, la maintenance, les travaux de génie civil d"installation, les besoins en matière d"enceinte, les mesures d"incendie ou de confinement, l"accès, la stratégie de rechange, le support technique, la surveillance et l"exposition aux temps d"arrêt. Une unité dont le prix d’achat est inférieur mais dont les pertes sont plus élevées peut coûter plus cher sur une longue période d’exploitation. À l’inverse, un choix présentant des pertes inhabituellement faibles peut ne pas apporter de valeur s’il n’est pas correctement dimensionné pour la tâche.

Demandez aux fournisseurs des données comparables sur la même base : puissance nominale, tension, impédance, conception de refroidissement ou d"isolation, pertes spécifiées, accessoires, boîtier, documentation de test, contenu de la livraison et exclusions. Une comparaison devient peu fiable lorsqu’un devis inclut des interfaces de protection ou des accessoires qu’un autre exclut. Les équipes techniques et commerciales doivent utiliser une seule feuille de comparaison contrôlée afin que les écarts soient visibles.

La gamme de produits de transformateurs de 4E peut être un point de départ pour discuter des configurations de transformateurs et de sous-stations compactes. La spécification finale doit être vérifiée par rapport au schéma unifilaire du projet et aux exigences réelles de l'installation.

Préparer une spécification d"approvisionnement complète

Une demande de devis solide indique aux fournisseurs potentiels ce que le transformateur doit faire et comment sa conformité sera démontrée. Incluez les caractéristiques électriques et les tensions, la fréquence, le type d"installation, les conditions ambiantes et du site, les prises requises, les attentes en matière d"impédance, la disposition des enroulements et du neutre, les exigences d"isolation ou de refroidissement, les besoins en matière de boîtier, les accessoires, la surveillance, les bornes, les exigences de test, la documentation, l"emballage, l"assistance à la mise en service et les normes applicables ou les spécifications du client.

Indiquez les interfaces. Identifiez les connexions de câble ou de bus entrantes et sortantes, les contraintes d"espace, l"itinéraire de levage, la fondation ou le socle, le point de mise à la terre, les dispositifs de protection, les besoins de surveillance à distance et les autorisations de maintenance. Partagez le diagramme unifilaire actuel et les données du site dans le cadre du processus de contrôle des documents du projet. L"ambiguïté au stade de la cotation se manifeste généralement sous la forme d"une variation, d"un retard ou d"une modification de champ.

Des tests de réception en usine et une réception sur site doivent également être planifiés. La documentation d"usine doit identifier la configuration fournie et démontrer les tests convenus. Sur place, l"inspection doit confirmer que l"unité livrée, les accessoires, les connexions, les paramètres de protection, la mise à la terre et les conditions d"installation correspondent à la conception. La mise sous tension doit suivre les procédures et les règles de sécurité approuvées du projet.

Conclusion

Le meilleur transformateur de distribution est celui qui correspond à la charge réelle de l"installation, à l"architecture du système, à l"environnement, à l"objectif de fiabilité et au plan futur. Commencez par des hypothèses de charge mesurées ou défendables, puis coordonnez la valeur nominale, la tension, l"impédance, la protection, le type d"installation et les implications du cycle de vie. Évitez une décision purement basée sur le catalogue. Lorsque le transformateur est spécifié comme faisant partie du système de distribution d’énergie industrielle, l’approvisionnement devient plus clair et la mise en service devient plus prévisible.

FAQ

Comment calculer le bon kVA de transformateur pour une installation industrielle ?

Commencez par un programme de charge, appliquez des hypothèses justifiées de demande et de diversité, tenez compte du facteur de puissance, puis testez le résultat préliminaire par rapport au service de démarrage, aux harmoniques, aux conditions ambiantes et à la croissance prévue. Faites examiner la sélection finale avec l’étude du système d’installations.

Dois-je ajouter de la capacité de réserve à chaque transformateur de distribution ?

Ajoutez de la capacité pour des charges futures définies, une incertitude qui ne peut pas encore être résolue ou une stratégie de fiabilité. Une marge arbitraire peut augmenter les coûts sans répondre aux exigences réelles d’expansion ou de continuité.

Un transformateur peut-il être sélectionné uniquement à partir des plaques signalétiques du moteur ?

Les plaques signalétiques n"indiquent pas le fonctionnement simultané, la séquence de démarrage du moteur, le fonctionnement, le contenu harmonique ou la croissance future. Ces facteurs peuvent modifier sensiblement la sélection.

Quand un transformateur de type sec est-il approprié ?

Les conceptions de type sec sont souvent envisagées pour les sites intérieurs ou lorsque la stratégie incendie, la manipulation des fluides et les conditions de maintenance les rendent adaptées. Le choix doit toujours tenir compte des exigences de charge, de ventilation, d’environnement, de bruit, d’accès et du projet.

Pourquoi l"impédance du transformateur est-elle importante ?

L"impédance affecte à la fois le comportement de la tension sous charge et le courant de défaut disponible. Il doit être coordonné avec les exigences de l"installation en matière de protection, de conducteurs, d"appareillage de commutation et de démarrage de moteur.

Quelles informations dois-je envoyer avec une demande de prix pour transformateur ?

Fournissez le schéma unifilaire, les tensions primaires et secondaires, l"objectif nominal, l"environnement d"installation, le profil de charge, les informations de protection, les accessoires requis, les normes, les contraintes du site et les hypothèses d"expansion future. Cela aide les fournisseurs à renvoyer des propositions techniquement comparables.
