La sélection d"un transformateur pour une sous-station intérieure nécessite plus que de choisir entre une construction de type sec et une construction immergée dans l"huile. Les deux conceptions peuvent servir à des applications industrielles, commerciales, utilitaires et d’infrastructure lorsque leurs conditions d’installation sont correctement conçues. La bonne décision dépend de la stratégie incendie du bâtiment, de la disposition des pièces, de la ventilation, de la charge, des conditions environnementales, des réglementations locales, de la capacité de maintenance, du système de protection et de la durée de vie prévue. Ce guide compare les facteurs de décision pratiques afin que les équipes de projet puissent choisir un transformateur de poste intérieur à partir de preuves plutôt que d"une règle simplifiée.
Commencez par le bâtiment et le contexte de risque : compartimentage coupe-feu, accès, ventilation, drainage ou confinement, occupation et planification d"urgence.
Comparez les solutions complètes installées, y compris le boîtier, les travaux de génie civil, la ventilation, la protection, la surveillance et la maintenance, et pas seulement le prix d"achat du transformateur.
Les transformateurs de type sec et immergés dans l"huile ont des implications d"installation différentes ; ni l’un ni l’autre n’est automatiquement supérieur pour chaque application intérieure.
Vérifiez le profil de charge, le service harmonique, les attentes en matière de bruit et les contraintes d"espace avant de finaliser les spécifications techniques.
Documentez la justification de la sélection avec les dessins du site, les codes applicables, l"évaluation des risques, les données du fabricant et la conception électrique approuvée.
Une sous-station intérieure place le transformateur dans un environnement de bâtiment avec des personnes, des structures, des services, des voies d"évacuation et des règles de fonctionnement définies. L"équipe de conception doit tenir compte de la manière dont le transformateur interagit avec l"espace environnant pendant le fonctionnement normal, la maintenance et les conditions anormales. Cela rend l’ingénierie du site aussi importante que l’évaluation de la plaque signalétique.
Les questions de départ sont pratiques. Le poste est-il dans un local électrique dédié ou intégré dans un bâtiment occupé ? Quelles mesures de résistance au feu et de séparation sont nécessaires ? Existe-t-il un itinéraire pour la livraison, l’installation, l’inspection, le remplacement et le levage ? La chaleur peut-elle être évacuée sous la charge et les conditions ambiantes prévues ? Y a-t-il un espace libre suffisant pour les terminaisons de câbles, l"appareillage de commutation et une maintenance sûre ? Le bâtiment a-t-il des exigences en matière de drainage ou de confinement ? Que se passe-t-il si un dispositif de protection se déclenche ou si une intervention d’urgence est nécessaire ?
Répondez à ces questions avant de demander quel type de transformateur est « le meilleur ». Un produit peut être techniquement solide mais mal adapté à une pièce restreinte. À l’inverse, une installation plus complexe peut être appropriée lorsque la conception du bâtiment, la protection, le plan de maintenance et les fonctions d’exploitation ont été coordonnés dès le départ.
Un transformateur de type sec utilise des enroulements et des systèmes d"isolation sans agent isolant liquide dans la configuration du réservoir principal. Les approches de construction et de refroidissement varient selon la conception, et l"installation finale nécessite toujours une ventilation, des dégagements, une protection et un accès appropriés. Il est fréquemment évalué pour les applications intérieures où la stratégie anti-incendie, la réduction de la manipulation des liquides et l"intégration dans la salle d"équipement sont importantes.

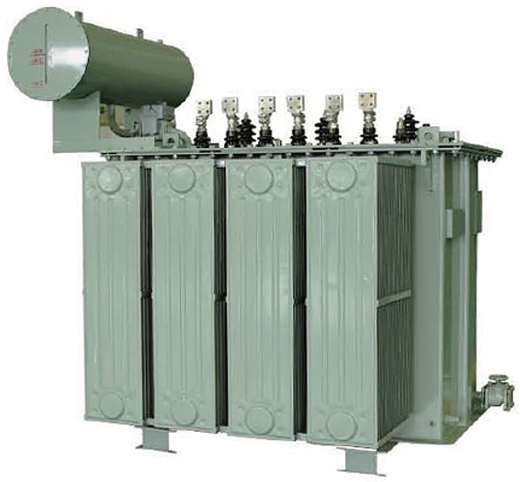

Un transformateur immergé dans l’huile utilise un liquide isolant dans le cadre de son système d’isolation et de refroidissement. Il peut constituer un choix solide pour de nombreuses tâches de distribution, y compris les installations où son comportement thermique, sa plage nominale, ses pratiques d"entretien et ses caractéristiques de cycle de vie conviennent au projet. Pour une utilisation en intérieur, le projet doit répondre aux exigences d"installation liées aux liquides, aux mesures d"incendie, au confinement ou au drainage le cas échéant, à l"accès, à la surveillance et aux obligations des codes locaux.
La comparaison ne doit pas s’arrêter au médium. La conception du fabricant, le système d"isolation, le système de refroidissement, le boîtier, la protection, le support de maintenance et les conditions du projet sont tous importants. L’affirmation selon laquelle un type est toujours plus sûr, moins cher ou plus efficace ignore les exigences qui rendent une installation intérieure acceptable.
Critère de décision | Considérations sur les transformateurs de type sec | Considérations sur les transformateurs immergés dans l"huile | Question de projet |
|---|---|---|---|
Stratégie incendie et construction | Souvent évalué lorsqu’une manipulation réduite des liquides est souhaitable ; a encore besoin de protection et d"aménagement de la pièce | Nécessite une attention particulière aux risques, à la protection et aux mesures d"installation liés aux liquides | Qu’exigent les codes locaux et l’évaluation des risques liés aux bâtiments ? |
Ventilation et chaleur | La ventilation de la pièce doit correspondre aux pertes et au devoir | La conception du refroidissement et de la pièce doit être adaptée à l"unité et à l"installation. | La pièce peut-elle contrôler de manière fiable la température en cas de charge maximale ? |
Espace et accès | Les dimensions, les chemins de ventilation et l"accès au terminal varient selon la conception | Le réservoir, les accessoires, le confinement et l"accès pour l"entretien peuvent influencer la disposition | L’unité complète peut-elle être installée et entretenue en toute sécurité ? |
Modèle d"entretien | Nécessite une inspection et un nettoyage planifiés adaptés aux conditions du site | Nécessite une inspection planifiée, des vérifications de l"état et des procédures liées aux liquides | Qui l’entretiendra et quelles sont les installations disponibles ? |
Environnement | La poussière, l"humidité, la contamination et la corrosion doivent être évaluées | Les mêmes facteurs environnementaux s’appliquent, plus les besoins en matière d’enceinte et de confinement | La pièce est-elle propre, sèche, corrosive ou difficile d’accès ? |
Coût du cycle de vie | Comparez les pertes, les travaux d"installation et les besoins de service tout au long de la durée de vie | Comparez les mêmes facteurs, y compris les mesures civiles et de protection | Quelle solution complète correspond au profil de charge et au risque d’indisponibilité ? |
Ce tableau est un cadre décisionnel et ne remplace pas la spécification du projet. Les conditions qui sont courantes dans une juridiction ou un secteur peuvent être contrôlées différemment dans une autre. L"ingénieur responsable doit aligner la conception du transformateur et de la salle sélectionnée avec les règles applicables et les exigences de l"assureur, du service public, du propriétaire ou du client.
Pour les sous-stations intérieures, la sécurité incendie des transformateurs est un système de prévention, de détection, de protection, de séparation, d"exploitation et d"intervention d"urgence. Le type de transformateur est une entrée. La construction de la pièce, les entrées de câbles, la conception de la ventilation, les barrières coupe-feu, la détection, la stratégie de suppression si nécessaire, les dispositifs de protection, les conditions de maintenance, l"entretien ménager et les procédures du personnel influencent également le risque.
Évitez les réclamations isolées telles que « pas d"entretien » ou « ignifugé ». Chaque actif électrique nécessite une inspection et un environnement d"exploitation géré. Les équipements de type sec peuvent accumuler de la poussière ou être affectés par une contamination, de l"humidité ou une mauvaise ventilation. Les équipements immergés dans l"huile nécessitent une gestion appropriée du liquide isolant et les mesures spécifiées pour l"installation. L"équipe de projet doit effectuer une analyse documentée des risques et impliquer les autorités ou les parties prenantes requises par le projet.
La même discipline s"applique à la protection électrique. La détection des défauts, les réglages des relais, la valeur nominale de l"appareillage de commutation, la mise à la terre, la protection contre les surtensions et la coordination avec les appareils en amont et en aval doivent être conçus comme un seul système. Un bon choix de transformateur ne peut pas compenser une coordination de protection inadéquate.
Les pertes du transformateur apparaissent sous forme de chaleur. Dans une pièce intérieure, cette chaleur doit être gérée dans les conditions ambiantes et le profil de fonctionnement attendus du site. La conception de la ventilation doit prendre en compte la charge maximale crédible du transformateur, les autres sources de chaleur telles que l"appareillage de commutation, le chemin d"air, les filtres ou les persiennes, la pression ambiante, la température externe et les modes de défaillance de tout système mécanique. Ne présumez pas qu’une pièce dotée d’une grille dispose d’une ventilation adéquate sans une vérification technique.
Planifiez simultanément la maintenance et l’accès aux câbles. Les transformateurs ont besoin d"un dégagement pour l"inspection, les travaux de connexion, le nettoyage, les tests et le retrait ou le remplacement éventuel. Les câbles ont besoin d"un rayon de courbure, d"un accès aux bornes, d"un support et d"une ségrégation. L"appareillage de commutation nécessite des portes battantes, un espace de retrait ou de maintenance, le cas échéant, ainsi qu"une zone de travail sûre. Une salle bondée peut rencontrer l"empreinte d"un dessin mais être coûteuse ou dangereuse à exploiter.
Le bruit mérite également une attention précoce. Le transformateur, la structure du bâtiment, le montage, les pièces adjacentes et le calendrier de fonctionnement influencent l"expérience des occupants. Si la sous-station se trouve à proximité de bureaux, d"espaces de soins de santé, de résidences ou de processus sensibles au bruit, incluez les attentes acoustiques dans le dossier d"approvisionnement et examinez le chemin d"installation pour la transmission solidienne.
Le transformateur doit être sélectionné en fonction de la manière dont l"installation utilise réellement l"énergie. Une charge de base continue, une charge de processus cyclique, des démarrages de moteur importants et une électronique non linéaire imposent des exigences différentes au système de distribution. Établissez la courbe de charge attendue, la demande de pointe, le facteur de puissance, la séquence de démarrage, le profil harmonique et les ajouts futurs. Confirmez les conseils techniques du fabricant pour le service proposé plutôt que de vous fier à une hypothèse de service générique.
Les harmoniques nécessitent une attention particulière. Les variateurs, redresseurs, équipements UPS et autres charges non linéaires peuvent modifier le fonctionnement thermique d"un transformateur. La conception électrique peut nécessiter des filtres, des réacteurs, des caractéristiques de conception de transformateur appropriées, une surveillance ou des modifications du dispositif de distribution. Ces mesures doivent être évaluées par des ingénieurs qualifiés dans le cadre de l"étude complète de la qualité de l"énergie.
La marge de notation doit refléter un besoin défini. Une marge peut supporter une croissance connue, des conditions ambiantes élevées ou un plan de fiabilité, mais le simple choix du plus grand transformateur pratique peut entraîner des coûts inutiles et un mauvais fonctionnement avec une charge très légère. Utilisez le modèle de charge pour comparer la demande actuelle, les conditions de pointe crédibles et les scénarios futurs. Documentez ensuite pourquoi la note sélectionnée est appropriée.
La maintenance des transformateurs commence par l"accès et l"information. L"installation doit disposer d"un moyen sûr d"inspecter l"unité, de l"isoler, d"enregistrer les observations et de réagir aux anomalies. Les intervalles et les tâches de maintenance doivent suivre la documentation du fabricant, le service réel, l"environnement du site et la stratégie de maintenance du propriétaire. Un local électrique propre, sec et bien géré prend en charge les deux types de transformateurs.
Pour les installations de transformateurs de type sec, l"inspection peut se concentrer sur la propreté, les signes de surchauffe, les connexions, les chemins de refroidissement, les vibrations, l"état des surfaces isolantes et les données de surveillance, le cas échéant. Pour les installations de transformateurs immergés dans l"huile, le plan de maintenance traite également du réservoir et des accessoires, des joints, des indicateurs d"état et des procédures de gestion des liquides pertinentes pour l"unité et les règles locales. Des tests spécifiques et des évaluations de l"état doivent être planifiés avec un personnel de service qualifié.
Ne confiez pas la maintenabilité à l’équipe des opérations après le transfert. Incluez les voies d"accès, les dispositions de levage, la stratégie de rechange, les paramètres de protection, les connexions de surveillance, les enregistrements et la formation dans la portée du projet. Un transformateur installé est plus facile à gérer lorsque les personnes qui le reçoivent connaissent ses indications normales, sa réponse aux alarmes, sa procédure d"isolement et son chemin de contact pour le service.
Le transformateur s"interface avec l"appareillage haute et basse tension, les câbles, la protection, la mise à la terre, les commandes et éventuellement la surveillance à distance. Chaque interface a besoin de clarté. Confirmez les tensions nominales, la disposition des bornes, les terminaisons de câbles, les valeurs nominales de défaut, la disposition de mise à la terre, la logique des relais, les mesures, les alarmes et les exigences de communication. Un transformateur n’est pas un système électrique autonome.

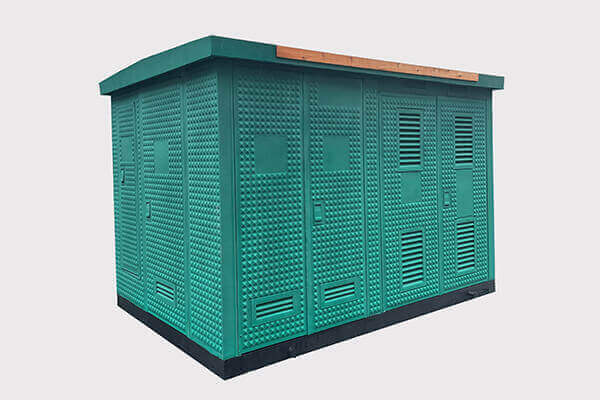

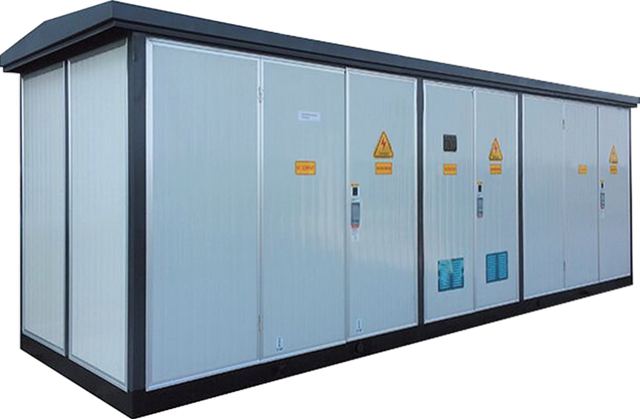

Lorsqu'une approche compacte ou préfabriquée convient au site, elle peut simplifier certaines interfaces en regroupant les principaux composants dans une enceinte coordonnée. Le transformateur préfabriqué de 4E décrit des zones fonctionnelles distinctes pour la distribution haute tension, le transformateur et la distribution basse tension. Une équipe de projet doit vérifier toutes les exigences spécifiques au site en matière d'électricité, d'incendie, d'accès, environnementales et de services publics avant de décider qu'une solution compacte est appropriée.
Le suivi doit servir une décision opérationnelle. La température, la charge, les alarmes, l"état de commutation et d"autres signaux peuvent être précieux s"ils parviennent à quelqu"un qui sait quoi faire. Évitez de collecter des données sans priorités d’alarme, sans procédures de réponse et sans propriété de maintenance. Pour les installations critiques, la surveillance et la gestion de l’état peuvent réduire les pannes surprises lorsqu’elles sont liées à un plan d’exploitation clair.
Créez une spécification contrôlée qui enregistre les exigences électriques et d"installation du projet. Incluez la valeur nominale, les tensions, la fréquence, la disposition des connexions, l"impédance, les prises, le type d"isolation ou de refroidissement, les pertes, les conditions ambiantes, l"altitude le cas échéant, le boîtier, l"emplacement intérieur, les exigences en matière de bruit, les interfaces des terminaux, la protection, la surveillance, la documentation de test, les accessoires, les normes, l"emballage, les contraintes de transport et l"assistance à la mise en service.
Incluez les dessins des pièces et le schéma unifilaire. Indiquez l"accès de maintenance souhaité, l"itinéraire d"entrée des câbles, les contraintes de levage, les exigences en matière de fondations, les hypothèses de ventilation, la stratégie anti-incendie, les dispositions de drainage ou de confinement, le cas échéant, ainsi que la documentation requise. Demandez aux fournisseurs de lister les exclusions et les hypothèses. Cela transforme un devis générique en une comparaison de solutions complètes.
Utiliser les activités d'acceptation en usine et sur site pour vérifier la configuration livrée. Sur place, vérifiez les plaques signalétiques, l'état physique, les accessoires, les dispositions de connexion, la mise à la terre, les paramètres de protection, l'état de la pièce, la ventilation et les étapes de mise sous tension approuvées. Enregistrez les écarts et fermez-les avant les opérations de routine. 4E La gamme de transformateurs peut prendre en charge les premières discussions sur les produits, tandis que la décision finale du projet doit toujours suivre la conception électrique approuvée.
Pour une sous-station intérieure, le meilleur choix de transformateur est celui qui s’adapte à une conception complète du bâtiment et du système électrique. Les solutions de transformateurs de type sec et immergés dans l"huile ont chacune des applications valables, mais la sélection doit être fondée sur la stratégie incendie, la ventilation, la disposition des pièces, la charge, la protection, la maintenance et la valeur du cycle de vie. Utilisez une comparaison documentée, confirmez les exigences locales et spécifiez les interfaces dès le début. Cette approche évite un faux binaire et produit une installation que les opérateurs peuvent maintenir en toute sécurité tout au long de sa durée de vie.
Le type approprié dépend de l"évaluation des risques du bâtiment, des exigences locales, du fonctionnement du transformateur, de la conception de la pièce, de la protection, du plan de maintenance et des préférences du propriétaire. Les deux options nécessitent une installation technique.
Son installation intérieure doit tenir compte des considérations pertinentes liées aux liquides, aux incendies, au confinement ou au drainage, à la protection et à l"entretien. Les dispositions exactes dépendent de l’unité, du site et de la réglementation applicable.
Les besoins de maintenance dépendent de la conception spécifique, de l"environnement, du chargement et des instructions du fabricant. Ne faites pas votre choix uniquement en fonction d"une demande de faible entretien ; examiner les tâches d"inspection et d"entretien prévues pour l"installation réelle.
Les charges non linéaires peuvent augmenter les contraintes thermiques et influencer la qualité de la tension. Évaluez le spectre de charge et coordonnez le choix du transformateur avec la conception de la qualité de l’énergie et de la distribution.
Incluez l"empreinte du transformateur, les dégagements, les chemins de ventilation, l"accès aux appareillages de commutation, les chemins de câbles, la mise à la terre, les mesures d"incendie, l"éclairage, le drainage ou le confinement, le cas échéant, l"espace de travail sûr et un itinéraire pour l"installation et le remplacement.
Cela peut être possible lorsque la configuration du produit et les conditions du bâtiment sont appropriées, mais le projet doit vérifier les dimensions, la ventilation, la stratégie incendie, les interfaces électriques, l"accès et tous les codes applicables avant l"approbation.
